前言

云计算、虚拟化数据中心大规模落地后，传统 VLAN 组网方案暴露出大量适配短板，无法支撑多租户、大集群、跨机房虚拟机动态迁移的业务需求。

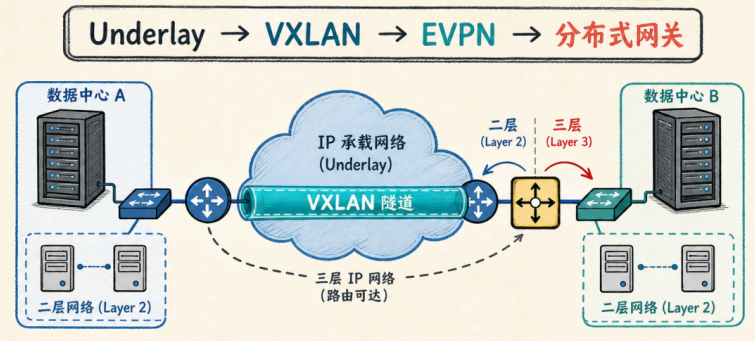

VXLAN 作为 Overlay 隧道技术应运而生，搭配 EVPN 控制平面与分布式三层网关，形成当前主流的数据中心 Fabric 组网架构。整套体系依靠三层底层网络承载逻辑二层业务，彻底解决传统二层网络的扩展性、资源数量、转发效率三大核心痛点。整套架构可梳理为四层核心组件：底层承载网络 Underlay、VXLAN 隧道封装、EVPN 路由控制、分布式就近三层网关。

一、传统 VLAN 组网的三大固有缺陷

传统以太网依靠 VLAN 划分广播域，在小型机房、固定物理服务器场景下可以稳定运行，但云化数据中心规模扩张后，会出现无法调和的矛盾。业务侧需要无边界、可灵活迁移的二层网络，而物理底层网络更适合稳定、易收敛的三层路由架构，二者天然冲突，具体瓶颈分为三点：统VLAN三

1. 逻辑网络标识资源上限过低  标准 VLAN 标签仅占用 12 比特位，可用 ID 区间仅 1~4094。当数据中心承载数十上百租户、上百套独立业务集群时，有限的 VLAN 编号会快速耗尽，无法实现租户网络完全隔离。
2. 大二层广播域稳定性极差  若为实现跨机房同网段互通，强行把二层广播域跨多台交换机、机房打通，广播报文、未知单播报文会在全网泛洪。网络规模越大，广播风暴、环路故障的影响范围越大，STP 生成树协议收敛、故障排查难度成倍提升。
3. 虚拟机业务迁移受物理硬件束缚  虚拟化场景下，虚拟机跨服务器迁移时，通常要求 IP 地址、网关配置保持不变，保障业务无中断。传统 VLAN 绑定物理交换机端口，一旦服务器更换接入机柜 / 机房，原有二层链路无法延伸，迁移操作会受到物理网络布局严格限制。

举个典型场景：两套机房内的业务服务器同属一个业务网段，需要二层直连互通。小规模环境下可通过 Trunk 链路透传 VLAN；机房数量、服务器规模扩大后，上述三类问题会集中爆发，这也是 VXLAN 技术诞生的核心背景。

二、VXLAN 隧道：在三层网络上搭建虚拟二层通道

VXLAN 本质是一种报文封装技术，核心思路是将完整的二层以太网数据帧封装在 UDP 报文中，依托底层三层 IP 网络完成跨设备、跨机房传输，负责封装和解封装的网络设备统一称为 VTEP（VXLAN 隧道端点）。

1. 报文封装变化过程

• 原始终端报文结构：以太网头 + 业务 IP 头 + 传输层头 + 业务数据
• 经过 VTEP 封装后完整报文结构：外层以太网头 + 底层承载 IP 头 + UDP 端口 4789 头部 + VXLAN 标识头 + 原始完整二层报文

2. 跨 VTEP 数据转发流程

• 业务主机发出普通二层报文，送达本地接入 VTEP 设备；
• VTEP 为报文叠加 VXLAN 隧道封装头部，填充对端 VTEP 的 IP 作为外层目的地址；
• 底层 Underlay 三层网络仅依据外层 IP 路由转发，无需感知内部租户 MAC、网段信息；
• 远端 VTEP 接收隧道报文，剥离全部外层封装头部，还原原始二层以太网帧；
• 还原后的二层报文转发至目标业务服务器，两端主机如同处于同一物理二层网络。

整套转发逻辑中，中间三层交换机仅转发外层 IP 数据包，完全隔离租户内部二层流量，真正实现 “三层底层承载虚拟二层网络”。

三、VNI：解决 VLAN 编号资源不足问题

VXLAN 使用 24 比特长度的 VNI（虚拟网络标识符）区分不同逻辑广播域，对比 12 比特 VLAN 具备量级优势：

• VLAN：12bit，最大 4094 个独立网络；
• VNI：24bit，理论可支持约 1677 万个独立虚拟网络。

同一机房内不同业务、不同租户可以复用相同 VLAN 编号，只需映射至不同 VNI 即可实现网络隔离，不会产生广播域冲突。本地接入交换机的 VLAN 仅具备本地端口区分作用，跨设备传输时依靠 VNI 作为唯一标识。

但仅依靠 VNI 扩容无法彻底解决网络泛洪缺陷：若没有路由控制平面，VTEP 只能依靠广播泛洪学习远端终端 MAC 地址，大规模组网下泛洪流量会严重消耗带宽，EVPN 控制平面由此成为配套必备组件。

四、EVPN 控制平面：消除泛洪，精准发布终端路由

VXLAN 仅定义数据报文的封装格式，无法自动同步全网终端 MAC、IP 位置信息，BGP EVPN 作为配套控制平面，专门解决路由信息分发问题，二者分工清晰：

• VXLAN（数据平面）：负责封装、传输业务流量；
• EVPN（控制平面）：通过 BGP 协议向全网 VTEP 同步终端 MAC、IP、对应 VTEP 地址等路由信息。

设备接入流程示例：新服务器接入 VTEP2 后，该设备会通过 EVPN 路由条目，向全网所有 VTEP 通告 “终端 MAC、IP 归属 VTEP2”。其余 VTEP 收到路由后，可直接定向发送流量至目标 VTEP，无需全网广播泛洪查找终端，大幅降低大网络中的广播开销，是大型数据中心 Fabric 的标准配套方案。

五、集中式三层网关的转发缺陷：流量绕行问题

同一 VNI 内的终端可直接二层互通，若需要跨网段访问，则必须经过三层网关完成路由转发。早期 EVPN-VXLAN 方案采用集中式网关，所有跨网段流量统一转发至核心交换机做三层处理，存在明显短板。即便两台跨网段服务器接入同一台接入交换机，流量也需要先上行至核心网关完成路由，再原路下行返回接入层，行业内称为 “发夹流量”。机房规模越大，核心网关的转发压力、链路带宽损耗越严重，极易形成全网性能瓶颈。

六、分布式网关：三层转发下沉，实现就近路由

现代 Fabric 架构将三层网关功能下沉至每一台 Leaf 接入交换机，即分布式网关，每台 Leaf 设备均配置全网业务网段的统一网关 IP 与网关 MAC（Anycast 网关）。

1.跨网段转发流程

源服务器 → 本地 Leaf 交换机（本地完成三层路由转发） → VXLAN 隧道 → 远端 Leaf 交换机 → 目标服务器

2.分布式网关三大核心优势

• 本地就近转发：跨网段流量无需上行至核心，接入层直接完成三层路由，消除流量绕行；
• 全网负载均衡：所有 Leaf 分担网关转发压力，不存在单一核心性能瓶颈；
• 兼容虚拟机动态迁移：虚拟机迁移至任意 Leaf 设备，网关 IP、MAC 保持不变，无需修改终端配置，业务迁移零改动。

至此整套完整架构逻辑闭环：三层 Underlay 保证所有 VTEP 互通；VXLAN 构建租户独立虚拟二层；EVPN 同步全网终端路由；分布式网关下沉三层转发能力。

七、核心概念区分梳理

1. Underlay 与 Overlay

• Underlay：物理底层承载网络，由交换机、路由器搭建的真实三层 IP 网络，作用是打通所有 VTEP 设备之间的路由；底层网络不通，则 VXLAN 隧道无法建立；
• Overlay：建立在 Underlay 之上的虚拟逻辑网络，由 VXLAN 隧道构成，面向租户、业务提供二层网络服务，与物理底层拓扑解耦。

2. L2 VNI 与 L3 VNI

• L2 VNI：对应独立二层广播域，用于同网段终端二层互通；
• L3 VNI：三层转发专用虚拟网络，承载不同网段之间的跨 VTEP 路由交互，配合 VPN 实例实现租户路由隔离。

3. VXLAN 与 EVPN 边界区分

VXLAN 不属于路由协议，仅规定隧道封装格式；EVPN 不是隧道技术，是基于 BGP 的控制平面协议。二者不存在替代关系，EVPN-VXLAN 组合才是数据中心标准完整组网方案。

八、EVPN-VXLAN 故障排查标准化流程

现场故障排查遵循由底至上的顺序，优先排除底层基础连通性，再逐层核查上层虚拟网络，避免无效排查：

1. 核查 Underlay 底层：确认各 VTEP 环回接口路由可达，无丢包、路由缺失；
2. 核查 VXLAN 隧道状态：确认隧道接口状态 Up，两端 VTEP 地址配置无误；
3. 核查二层映射关系：确认桥域 BD、VNI、接入端口绑定关系匹配；
4. 核查 EVPN 控制平面：查看 BGP EVPN 邻居状态，确认 MAC/IP 路由条目正常收发；
5. 核查三层网关配置：确认分布式网关 IP、VPN 实例、三层路由表配置正确；
6. 抓包验证流量封装：核对报文外层 IP、VXLAN 封装、回程转发路径是否对称。

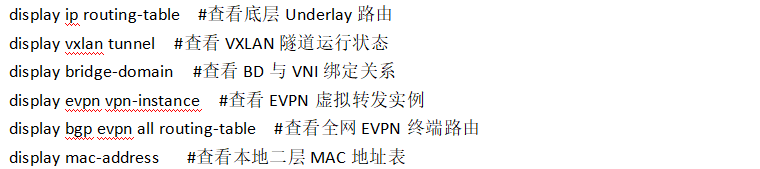

 通用设备排查命令（华为 CE 系列，适配 VRP 系统）

说明：不同厂商、不同版本交换机命令存在差异，实际运维以设备官方手册为准。排查 VXLAN 不通故障时，优先确认 VTEP 环回地址互通，不要直接定位 VNI 配置问题。

九、全文总结

VXLAN 技术的核心目标并非完全摒弃三层网络，而是借助三层网络优秀的扩展性，为上层业务搭建不受物理机房、交换机限制的弹性虚拟二层网络，整套体系解决四大核心痛点：

1. 实现虚拟二层网络跨三层物理基础设施部署；
2. 依靠海量 VNI 标识，支撑大规模多租户网络隔离；
3. 虚拟机跨硬件迁移时，保留原有 IP 与网关配置，业务无感知；
4. 分布式网关消除集中网关流量绕行，全网转发性能均衡。

底层 Underlay 负责打通所有隧道端点，VXLAN 封装构建虚拟二层，EVPN 同步全网终端路由，分布式网关完成就近三层转发。物理网络仅负责基础连通，业务网络彻底脱离物理硬件布局束缚，是云数据中心虚拟化组网的核心技术底座。
