网络设备ECMP负载均衡工作原理

原创

网络老技工 博主文章分类：网络设计和运维

文章标签 负载均衡 ECMP HASH HASH极化 文章分类 负载均衡 服务器 阅读数4****

©著作权归作者所有：来自51CTO博客作者网络老技工的原创作品，请联系作者获取转载授权，否则将追究法律责任

00 目录

1.       引言与核心概念：解析ECMP的基本定义与核心价值，深入理解HASH机制在流量分发中扮演的关键角色。

2.       核心算法原理：拆解HASH计算三步曲：提取关键Key值、执行HASH运算、映射转发路径，掌握算法底层逻辑。

3.       影响因素与问题：探讨HASH熵、HASH冲突及HASH极化等现象的成因，分析其对网络流量负载均衡的实际影响。

4.       高级优化与解决方案：介绍HASH加盐、一致性HASH、UCMP等高级技术手段，提供解决流量不均问题的系统化优化思路与策略。

5.       实践配置指南：结合主流网络设备厂商的配置实例，讲解实际工程中的参数调整与部署要点，将理论转化为可落地的实践方案。

01 引言：什么是ECMP（等价多路径）？

ECMP的概念

ECMP是一种路由技术，允许路由器为同一目的网络同时保留多条具有相同开销（Cost/Metric）的路径，打破传统单一路径的限制。

前提是，OSPF、IS-IS、BGP等路由协议需成功发现并将多条等价路由条目安装至路由表，这是ECMP生效的基础。

ECMP的价值

**链路冗余高可用：**单路径故障时，流量毫秒级无缝切换至其他路径，保障业务不中断，极大提升网络可靠性。

**负载均衡提带宽：**流量分散到多条等价路径，聚合多路径带宽，显著提升网络整体吞吐量。

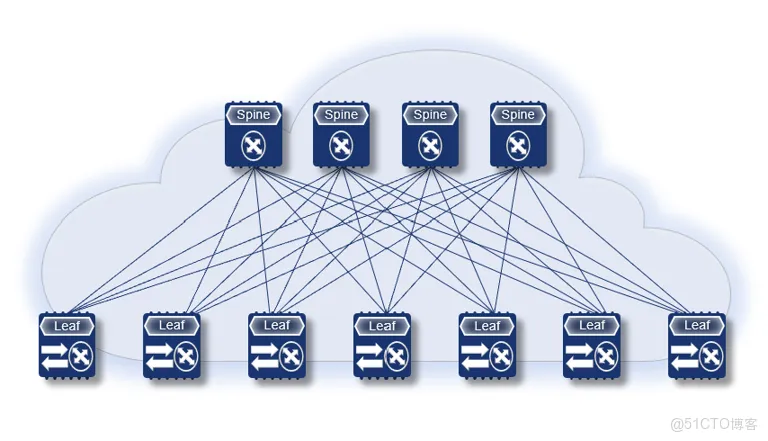

典型ECMP网络拓扑：路由器通过多条等价路径连接至目的网络，实现流量的并行传输与故障冗余切换。

负载均衡方式

当存在多条等价路径时，若采用简单的逐包轮转（Round-robin）策略，会导致同一数据流的数据包经由不同路径传输，最终乱序到达。这会严重破坏TCP等上层协议的拥塞控制与重传机制，大幅降低网络传输性能。

HASH机制的引入

为解决乱序问题，ECMP采用“基于流（Per-Flow）”的负载分担机制。其核心是通过HASH算法，为每个数据流计算唯一且固定的HASH值，将整个流严格绑定到一条路径上，从根本上避免单流数据包的路径分散。

然而，在AIDC“大象流”为主的场景下，容易引发哈希冲突和链路负载不均。因此在AI训练等追求极致性能的网络场景，网络设备倾向于采用包喷洒、Flowlet等细粒度均衡，最大化带宽利用率，代价是必须在接收端引入复杂的重排序机制。相关内容超出了本文的范围，不做展开。

HASH机制的核心价值

**严格保序：**确保同源IP、目的IP、协议和端口的数据包始终沿同一路径转发，保障报文顺序无误。

负载均衡：利用HASH算法的离散性，将海量不同的数据流均匀映射到所有等价路径上，充分利用网络带宽资源。

ECMP的核心逻辑

以“流”为单位进行HASH映射，在保障数据包顺序的前提下，实现网络链路的流量负载均衡。

02 核心原理：HASH计算三步曲

ECMP的HASH过程是实现流量负载均衡的核心机制，它将复杂的数据流映射逻辑拆解为三个清晰、标准化的步骤，确保每一个数据包都能被精准、高效地分发到最优路径。

Step 1：提取HASH因子（HASH Key）

从网络报文头中提取用于唯一标识数据流的关键字段组合，常见的提取对象包括源IP地址、目的IP地址、传输层端口号（TCP/UDP）等，构建成HASH计算的原始输入，又称之为HASH因子。

五元组标识：源IP+目的IP+协议+源端口+目的端口的组合，可在绝大多数场景下唯一锁定TCP/UDP会话。

隧道网络场景：在VXLAN/GRE中，可选择基于外层、内层或结合的字段HASH，有效打破流量极化，提升转发效率。

针对链路聚合（port-channel）的场景，可能还会使用Layer 2（链路层）基于源MAC、目的MAC、VLAN ID，识别局域网内的数据流，并基于这些字段进行HASH计算，用于链路聚合成员端口上的负载均衡。

Step 2：执行HASH计算

将提取的HASH因子输入专用的HASH函数（如CRC32、Toeplitz等），通过单向散列算法生成一个固定长度的数字摘要，即HASH结果。HASH结果是随机的数字串，即数据的“数字指纹”。

以下是主流HASH算法：

XOR 异或：运算速度极快，但散列均匀性较差，容易产生碰撞冲突，适合对性能要求极高的简单场景。

CRC 校验：如CRC16/32，散列特性优于XOR，能有效减少冲突，是网络设备中最常用的哈希算法之一。

Toeplitz：引入随机密钥（Seed）的高级算法，具备极佳的统计均匀性，能最大程度避免HSAH冲突。

输入的微小变化（如源端口+1）会导致输出HASH值发生巨大改变，确保数据流被均匀分布到不同路径，提升负载均衡效果。

Step 3：映射到出接口

利用取模运算（HASH值 % 路径数量）将计算出的HASH值映射到ECMP等价路由组中的某一条具体出接口。这一步确保了同一条流的数据包始终选择相同的路径转发。

概念定义

将网络设备计算出的流HASH值，通过特定算法映射到ECMP（等价多路径）组中的某一条具体物理路径，从而确定数据包的下一跳地址或出接口。

取模运算

Path_Index = Hash % Paths

这是最经典、高效的映射方法。通过对HASH值与路径总数执行取模，直接得到目标路径的索引，实现数据流到物理链路的快速分配。

场景示例演示

设定ECMP组含4条路径（0-3）。数据流A(4660)与B (22136)取模结果均为0，映射至同一路径；数据流C(43981)取模得1，成功映射至路径1。

关键点

取模运算实现了流与路径的高效绑定，但不同的HASH值可能产生相同余数，这是导致流量不均的根本原因。

03 关键影响因素：HASH效果的决定因素

HASH因子的熵（Entropy）

熵代表了HASH因子的多样性和随机性。熵越高，HASH结果在路径上的分布越均匀，能有效避免单一路径过载，是负载均衡的核心基础。

场景启示：若仅用“目的IP”做Key，流量会集中映射到同一路径。需引入源IP、源端口等多维字段，构建高熵Key组合。

HASH算法的优劣

算法的设计直接决定了数据映射的均匀性。优秀的HASH算法能最大程度减少“HASH冲突”，确保流量在各个出口链路间平滑分散，提升整体传输效率。

技术选择：相比简单的XOR算法，CRC和Toeplitz等高级算法能提供更优的分布特性，显著降低因算法缺陷导致的负载不均问题。

核心结论

高熵的HSAH因子组合是基础，优质的HASH算法是保障，二者结合才能实现高效、公平的流量负载均衡。

04 常见问题：HASH极化(Hash Polarization)

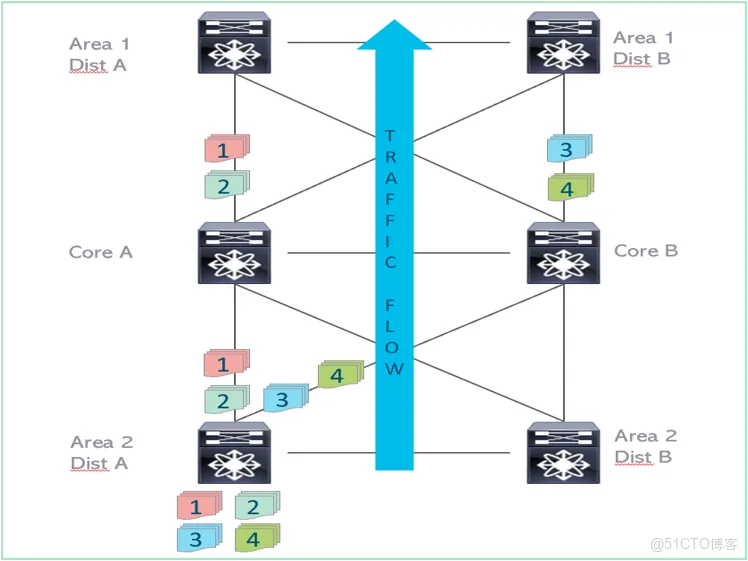

数据中心“核心-分区”双层网络架构，层级设备同质化HASH配置易触发流量极化效应，造成链路负载不均：

核心现象：路径强相关

当交换机使用相同的HASH算法和Key时，流量转发在各层交换机的某些接口发生聚集，导致所有流量最终集中在少数几条端到端物理链路上。

深层诱因：机制与拓扑耦合

HASH计算的确定性特质，叠加数据中心的层级拓扑结构，使得单点的HASH冲突被放大为全网路径的锁定效应。

严重影响：网络资源浪费

链路利用率呈现“忙的忙死，闲的闲死”的极端分布，导致网络实际吞吐量远低于设计容量，严重制约数据中心的业务承载能力。

05 可能发生：HASH冲突(Hash Collision)

HASH冲突演示：不同数据流输入经哈希运算后映射到同一转发位置，造成资源争抢、流量叠加的冲突现象。

核心现象：不同输入，同一输出

两个或多个完全不同的网络数据流，经过哈希函数计算后得到了相同的HASH值，这通常不容易发生。然而，不同的HASH值很有可能分配到相同的路径上（因为取模运算的结果相同）导致流量不均，这比发生HASH冲突要容易得多。

网络危害：链路拥塞，资源浪费

当大流量数据流发生冲突时，会导致单一链路负载过载、延迟增加甚至丢包，而其他路径却处于空闲状态，严重降低了网络整体的资源利用率和传输效率。

典型场景：高带宽视频流冲突

两路独立的4K高清视频流因哈希值取模结果一致，被分配至同一路由端口，导致该端口吞吐量饱和，画面出现卡顿，而相邻端口带宽利用率不足10%。

06 高级优化：HASH加盐(Hash Salting / Seed)

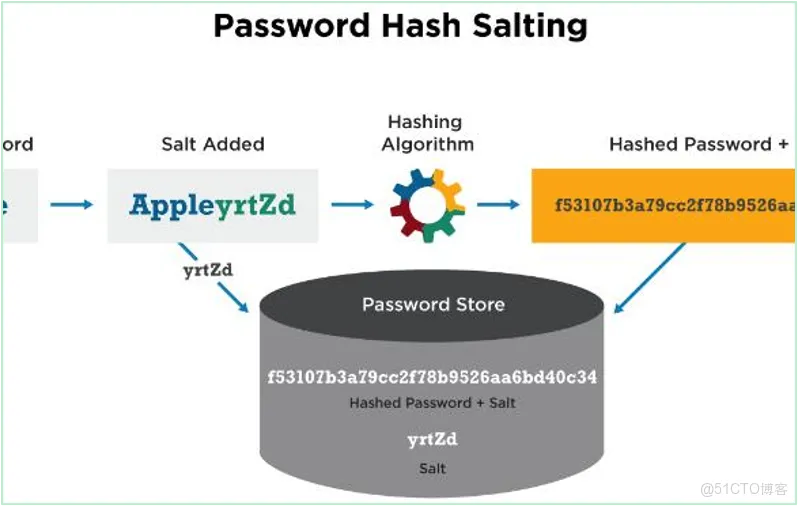

HASH加盐机制：将设备专属随机盐值与原始KEY混合哈希，让不同设备哈希结果唯一，彻底破除层级网络HASH相关性。

这相当于往原有的菜谱里（HASH因子）添加不同的调味料（Salt），重新炒菜（HASH计算）得到不同的味道（HASH值）。

核心原理：引入设备唯一“盐值”

在执行HASH计算前，将设备特定的、随机生成的“盐”（Salt）或“种子”（Seed）与原始HASH Key混合。这个“盐”对于每台网络设备而言都是独一无二的，是实现差异化计算的关键。

核心作用：解决HASH极化困局

确保不同层级设备即使使用相同算法和Key，也会因“盐”不同产生完全不同的HASH结果，彻底打破网络中HASH结果的相关性，是解决流量分布不均、实现负载均衡的最有效手段。

行业实现标准

华为设备实现：配置命令：ecmp seed ，灵活指定设备专属的随机种子值。

IETF标准草案：标准化定义了“Shift Factor”（移位因子），为跨厂商设备的HASH加盐提供统一规范。

07 高级优化：一致性HASH(Consistent Hashing)

问题背景：传统HASH的“风暴”危机

传统HASH在ECMP路径变化（如链路故障）时，几乎所有流都会重新计算HASH并更换路径，引发大规模流量抖动和瞬时拥塞，即严重的“HASH风暴”问题。

关键作用：提升网络自愈稳定性

极大降低网络拓扑动态变化时的流量扰动，减少丢包与重传，让网络具备更强的自愈能力，保障业务流量的连续性和稳定性，尤其适用于高频变化的云网络环境。

基本原理：最小化路径扰动

一致性HASH算法通过哈希环映射节点与数据，确保在路径数量增减时，仅少数受影响的流会改变路径，绝大多数流量保持原路径转发，避免全网重算。

技术实践：思科Resilient Hashing

思科的Resilient Hashing（弹性HASH）是一致性HASH在ECMP中的典型工业级应用，通过优化哈希映射算法，在链路故障或扩容时，实现流量的平滑迁移与负载均衡。

08 高级优化：非等价多路径(UCMP)

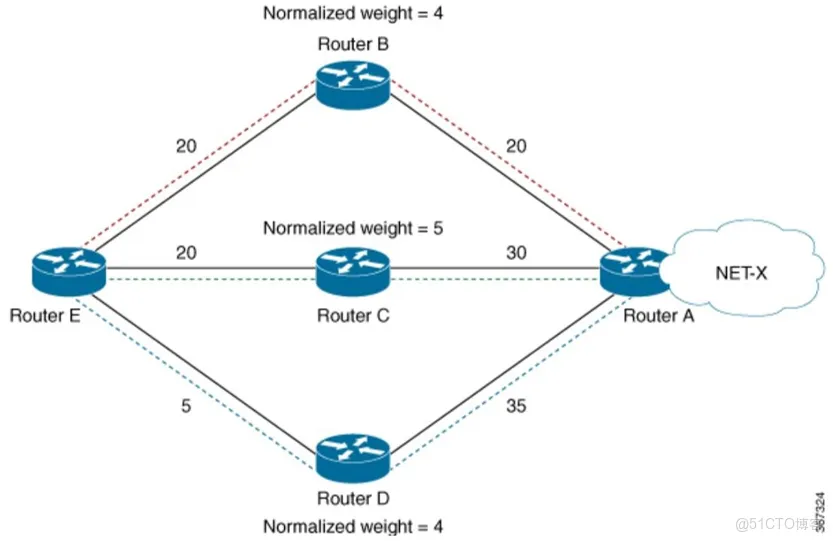

UCMP权重负载分担拓扑：不同带宽链路配置对应归一化权重，路由器按权重比例分发流量，匹配链路实际承载能力。

传统ECMP的局限性

ECMP默认平均分配流量，忽视了链路实际带宽差异（如10G与1G链路）。这会导致窄带宽链路迅速拥塞丢包，而高带宽链路却处于闲置状态，造成网络资源的极大浪费。

UCMP的核心机制

UCMP引入“链路权重”概念，权重值通常与物理带宽成正比。设备会根据预设权重，将流量按比例分配到不同路径上，让高权重（高带宽）的路径承载更多流量，从而匹配链路的实际承载能力。

资源利用率的跃升

实现了真正的按比例负载分担，最大化利用网络总带宽。例如，将10G与1G链路权重设为10:1，流量将以此比例分发，彻底解决了链路利用率不均的问题，提升了整体网络吞吐量。

09 实践配置指南

以企业级路由器为例，通过标准化的命令行配置，可高效实现流量负载分担与哈希优化，保障网络传输的稳定性与均衡性。

华为设备配置示例

# 1. 基础视图与模板创建
system-view
[HUAWEI] load-balance profile MY_ECMP_PROFILE

# 2. 五元组HASH与防极化配置
[HUAWEI-load-balance] ip src-ip dstip protocol l4-src-port l4-dst-port
[HUAWEI-load-balance] ecmp seed 12345

# 3. 提交生效
[HUAWEI-load-balance] commit

思科设备配置示例

# 1. 启用CEF与OSPF最大路径
Router(config)# ip cef
Router(config-router)# maximum-paths 8

# 2. 增强型五元组负载均衡算法
Router(config)# ip cef loadsharing algorithm include-ports source destination

# 3. (可选) 启用弹性一致性HASH
Router(config)# ip cef loadsharing algorithm resilient
