各位行业同仁、技术伙伴，大家好！

上期和大家聊了图像与IMU的硬件同步，很多朋友看完来找我交流，问得最多的一个问题是：是不是把时间同步做准了，视觉惯性融合的效果就一定差不了？

其实真不一定。时间同步解决的是 “数据在时间上对不对齐”，但还有一件同样重要的事，决定了数据在空间上对不对得准——就是标定。

很多人对标定这个词既熟悉又陌生。知道做视觉方案要标定，但具体标定什么、为什么非得做、做不好会有什么后果，往往说不太清。

今天众鑫创展就用大白话把这件事讲透，结合大家平时做机器人、机械臂、三维采集的实际场景，说说标定到底为什么绕不开。

一、标定到底是个啥？

打个最通俗的比方：标定就像给你的传感器系统统一度量衡。

你拿一把尺子去量东西，首先得保证这尺子的刻度是准的。如果尺子本身刻度画歪了、单位长度不准，那量出来的结果自然全是错的。其次，如果你和同事各拿一把尺子，两把尺子的标准不一样，那你们测出来的数据也没法放在一起用。

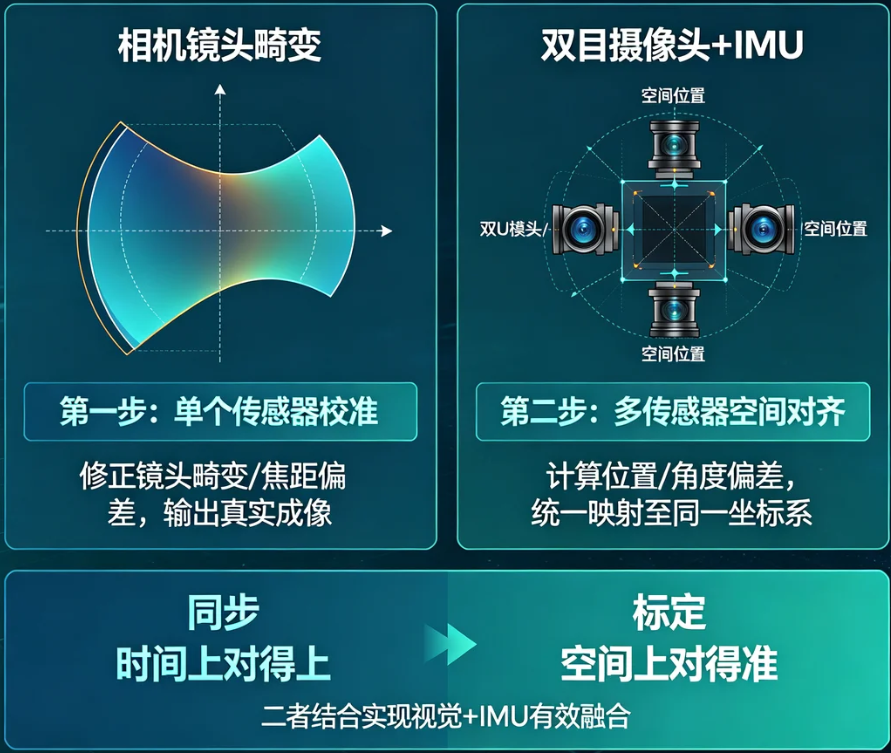

标定干的就是这两件事：先把单个传感器的 “刻度” 校准，再把多个传感器的 “坐标系” 对齐。

落到视觉 + IMU的方案里，第一层是单个传感器的自我校准，比如相机镜头因为工艺原因，天生会有畸变，画面边缘会弯、焦距和标称值有偏差，标定就是把这些误差算出来，修正成真实的成像结果。第二层是多传感器之间的空间对齐，双目摄像头有左右两个镜头，IMU又单独固定在模组上，它们彼此之间的位置、角度都有细微偏差。标定就是把这些偏差精准算出来，让所有传感器的数据都能映射到同一个坐标系里，真正能用在一起。

说直白点，同步是让数据 “时间上对得上”，标定是让数据 “空间上对得准”。两个都做好了，视觉和IMU的融合才真的有意义。缺了哪一个，最终效果都会打折扣。

二、三类标定，分别决定了什么？

视觉摄像头方案要过三关标定，有一关没做好，都会在实际项目里直观地反映出来。

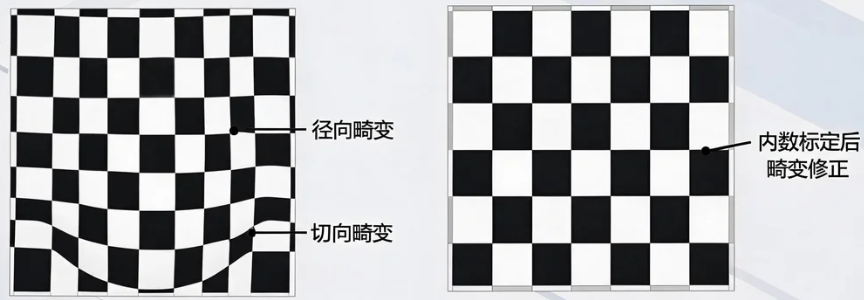

第一关是相机内参标定。这是最基础的，针对单个摄像头。镜头和感光芯片在生产的时候，不可能做到百分百完美，焦距会有误差、光心不一定在画面正中心、镜头还会有径向和切向的畸变。内参标定就是把这些参数都算出来，后续成像的时候做修正。

别觉得这点误差无所谓。放在工业机械臂抓取的场景里，镜头畸变带来的像素偏差，换算到实际工作距离上，可能就是几毫米的定位误差。抓小件产品的时候，这几毫米就足以导致抓取失败。

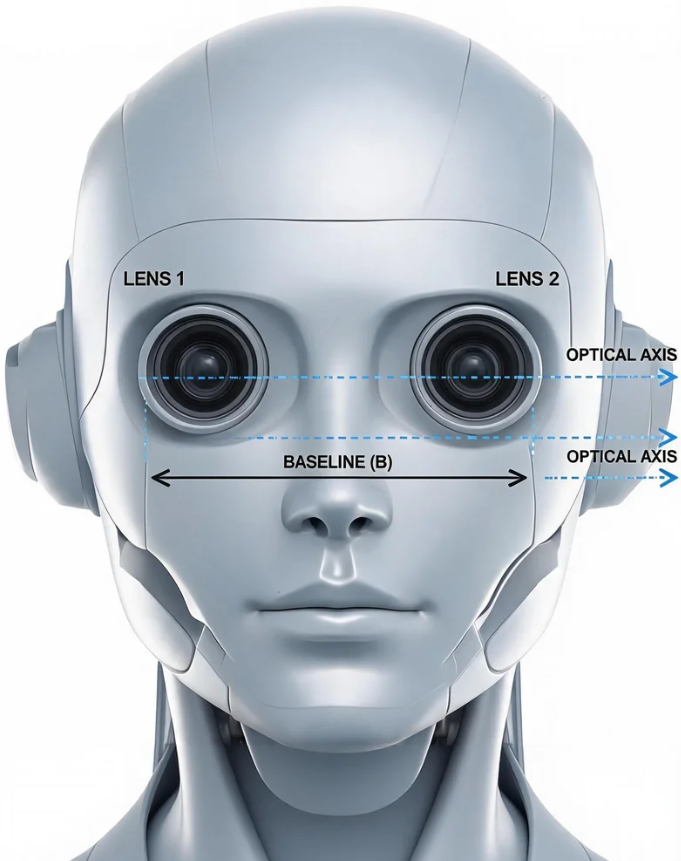

第二关是双目立体标定。双目靠左右画面的视差算深度，前提是必须精准知道两个镜头之间的相对位置和角度。两个镜头离多远、彼此有没有倾斜，这些参数差一点点，算出来的深度就会差很多。

这一点在机器人建图场景里感受最明显。双目标定不准，出来的深度图就会重影、扭曲，点云忽远忽近。人形机器人或者机器狗在巡检的时候，建出来的地图歪歪扭扭，障碍物测距不准，导航和避障自然就稳不了。

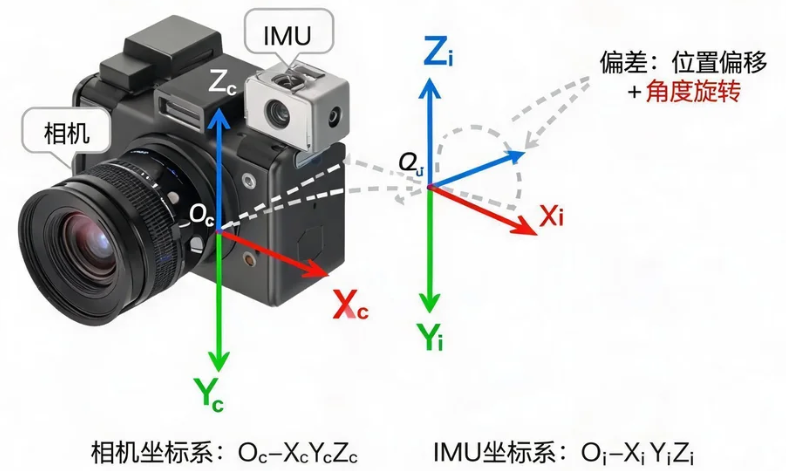

第三关是相机与IMU的外参标定，这也是很多人最容易踩坑的地方。IMU固定在模组上，它的坐标系和相机的坐标系肯定不重合，位置和角度都有偏差。外参标定就是算出这个偏差值，把IMU输出的角速度、加速度数据，准确对应到相机的视角里。

很多人说自己加了IMU也没觉得效果好，很大概率就是这一步没做准。时序对齐得再完美，空间坐标对不上，融合出来的数据照样飘。尤其是高速运动的时候，偏差会被放得更大，该稳的地方还是稳不住。

三、放到数据采集场景里，标定不准有多要命？

讲完概念，咱们落到实际项目里说说，为什么人形机器人、机器狗、机械臂对标定精度这么敏感？

人形机器人和四足机器狗，本身就在持续运动，走路有颠簸，转向、跨障碍、上下台阶的时候，运动状态变化特别剧烈。这种场景下，视觉和 IMU的融合精度要求本来就高。

如果标定没做好，低速慢走的时候可能还看不出来，一旦跑起来、快转起来，问题立刻就暴露了：点云开始漂移，建图出现断层，定位跟着丢。机器人走着走着就不知道自己在哪了，巡检任务自然没法正常完成。

很多团队一开始会怀疑是不是IMU不够好、算法不够强，折腾半天最后发现，根源是相机和IMU的外参标定有偏差。高速运动下，微小的角度误差都会被积分放大，最终变成厘米级的空间错位。

而机械臂场景下，通常摆臂速度快、加速度大，现在越来越多的项目要求动态扫描、在线抓取，不用停下来拍照。这种动态作业对同步和标定的要求是双重的。

标定不准的话，机械臂动起来之后，视觉定位和实际位置就会有偏差。抓工件抓不准、外观检测测不准，轻则返工重则出次品。很多产线最后只能退回到静态采集，臂停稳了再拍，效率上不去，动态方案等于白做。

还有头戴式、手持三维数采的场景。操作人员拿着设备到处走、频繁转头，轨迹很灵活。传统方案之所以重建出来的模型断层多、错位多，除了同步问题，标定精度不够也是重要原因。

帧与帧之间的空间对齐不准，拼出来的模型自然就裂了。后期工程师要花大量时间补洞、修正，返工成本很高。看似省了硬件成本，其实都从人工成本里找补回去了。

四、为什么我们不建议客户自己折腾标定？

经常有客户说，标定不就是拿个标定板拍几张照，跑个开源算法的事吗？自己做做也不难。

原型阶段凑合用确实不难，但要做到量产级的稳定和精度，里面的坑远比想象中的坑要多得多。

首先是环境门槛高。标定对标定板精度、光照均匀度、采集的角度和距离都有要求。实验室环境还好，到了客户现场，光照条件复杂、标定板用久了有磨损，标出来的结果精度就没保障了，而且误差藏在数据里，不上机跑很难发现问题。

其次是操作成本高。合格的标定不是随便拍几张就行，要覆盖不同角度、不同距离、不同姿态，采集流程有讲究。操作不规范，人为引入的误差很大。标定完了还要验证精度，来回调试非常耗时间。

最头疼的还是量产问题。原型机调好了不算数，量产的时候每一台设备的安装都有细微公差。人工逐台标定，效率低、一致性差，不同批次的设备精度参差不齐，后期出了问题排查起来也麻烦，维护成本很高。

这也是我们在所有Ego相机模组里，坚持出厂就做完所有标定的原因。在工厂标准化的环境下，用专业设备统一完成内外参的全流程标定，每一台的参数都可追溯。

对数据采集的客户来讲，时间真的就是金钱！拿到手不用再买标定板、不用搭标定环境、不用安排工程师反复调试，直接集成到设备里就能用，直接省掉几个月的底层调试工作量。

时间同步和标定，是视觉惯性融合的两根支柱。一根管时间对齐，一根管空间对准，少了哪根都站不稳。很多项目效果不达预期，不是传感器选得不够好，也不是算法不够先进，而是这些底层的基础工作没做扎实。差之毫厘谬以千里，放在高动态场景里尤其明显。
