Simple_DCDC —— 100W 程控/数控 可调 Buck 电源模块

作者 QQ：1492141580
GitHub 仓库：https://github.com/AzidoPP/Simple_DCDC
硬件部分工程：https://oshwhub.com/azidopp/SimpleDCDC

---

项目概述

这是一个低成本的可调 Buck 程控/数控 电源模块方案：在普通 Buck 芯片的反馈回路外部引入一个“可控的参考/误差放大环节”，从而实现输出电压可调。

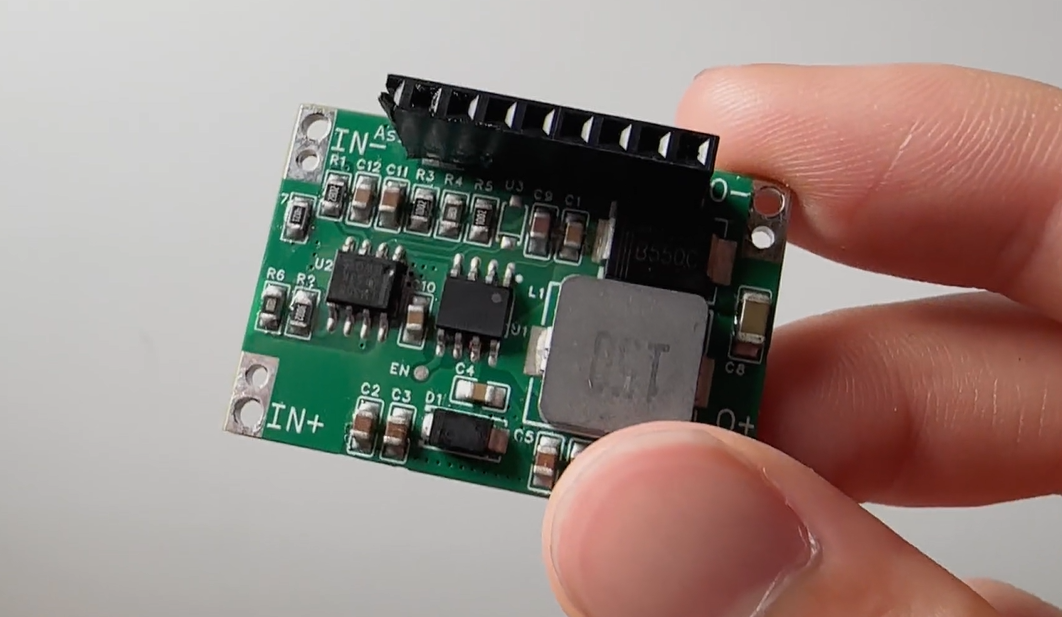

• 模块本体：电源硬件板
• 示例代码：用 STM32F103C8T6 做一个最小可用的数控电源验证


---

兼容的 Buck 芯片

本项目的模块思路适用于常见的固定频率/内部补偿 Buck 芯片。实测/目标芯片：

• RT8289【已验证】
  (pin-to-pin的可替换芯片):
• RT2805A【未验证】
• TPS5450【未验证】

长时间跑大电流请加散热器

• 以上芯片均可峰值输出 5A 电流
• 以上芯片均可输入 30V 电压

---

Part 1：电源模块

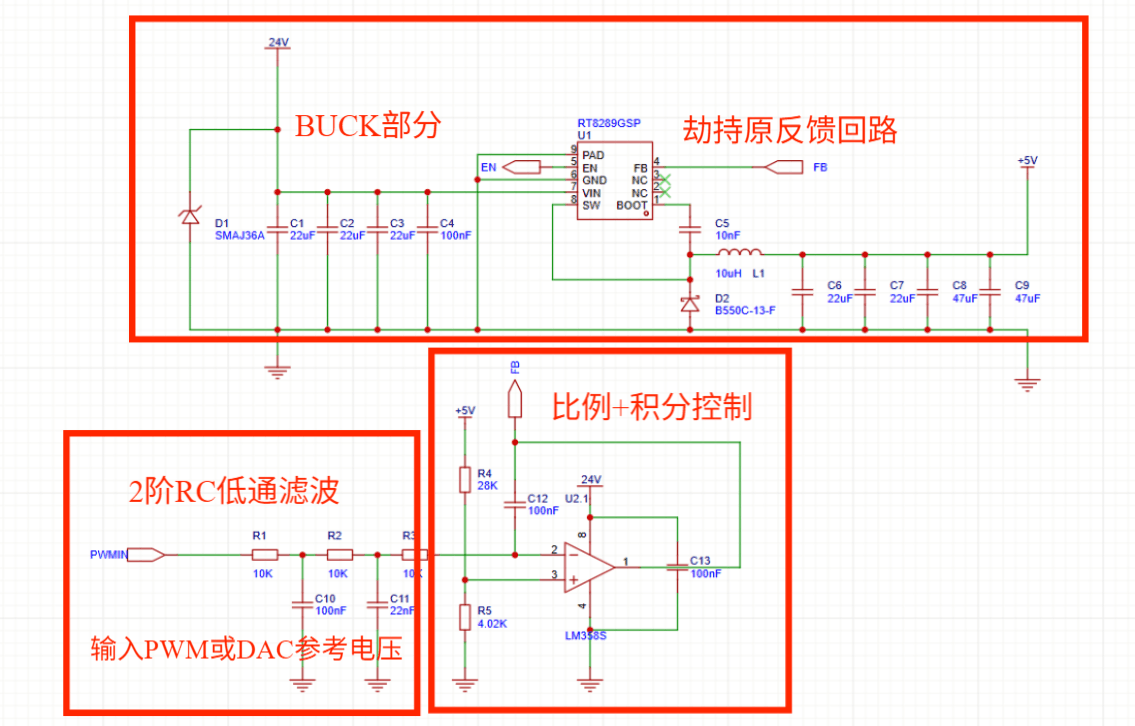

核心思想：“劫持/调制 Buck 的 FB 引脚等效反馈电压”。

• Buck 芯片内部根据 FB 引脚电压和内部基准（Vref_int）调整输出电压
• 通过在 FB 回路中加入运放，把“输出电压（经分压）”与“外部给定参考（Vref_equiv）”形成误差并调制到 FB 上
• 当外部给定变化时，运放驱动 FB 偏移，Buck 会自动调整占空比/能量，直到输出稳定到新的目标值

很多 MCU 没有 DAC：可用 PWM + RC 低通滤波 得到近似直流的 Vref_equiv。

你示例中采用了 8 倍比例（也就是“设定端电压 × 8 ≈ 输出电压”）：

• Vout ≈ 8 * Vref_equiv

反馈采样 OFB 口
Vout反馈分压值：

• Rtop = 30kΩ
• Rbot = 1.8kΩ

---

Part 2：示例（数控DCDC电源）

代码仓库：https://github.com/AzidoPP/Simple_DCDC

使用市售STM32F103C8T6开发板 + 1.3寸OLED搭建

引脚接线
PWM 输出（模块模拟参考输入 Asig）

• PA8：TIM1_CH1 PWM 模拟 DAC

ADC 采样

• PA3：外部 2.5V 标定参考（用于估算 VDDA/ADC 基准，提升精度）
• PA4：采样 反馈分压点 Vfb

显示
1.3寸OLED 使用u8g2库驱动 SH1106 128x64 I2C

• PB6：SCL
• PB7：SDA

按键
按下强下拉至GND，松开则浮空

• PC13：UP
• PA15：DOWN

---

Part 3：测试

测试纹波

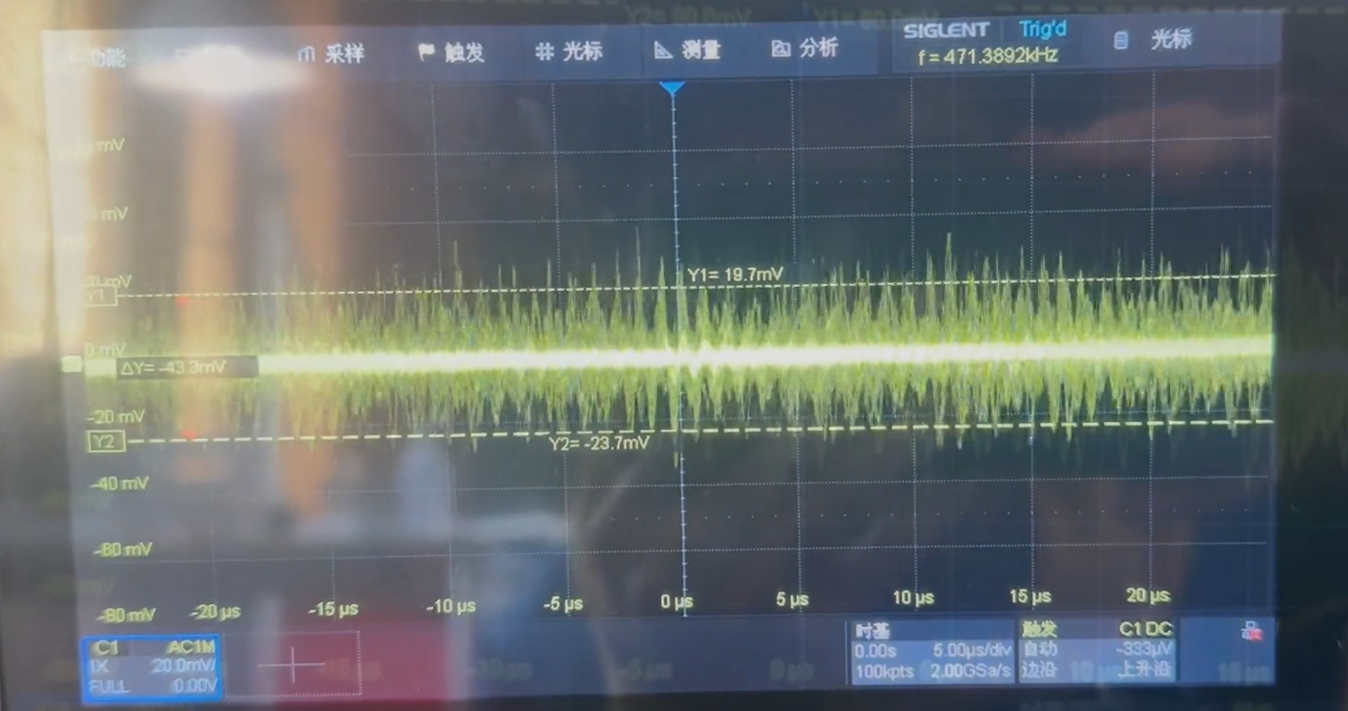

• 空载纹波 45mV

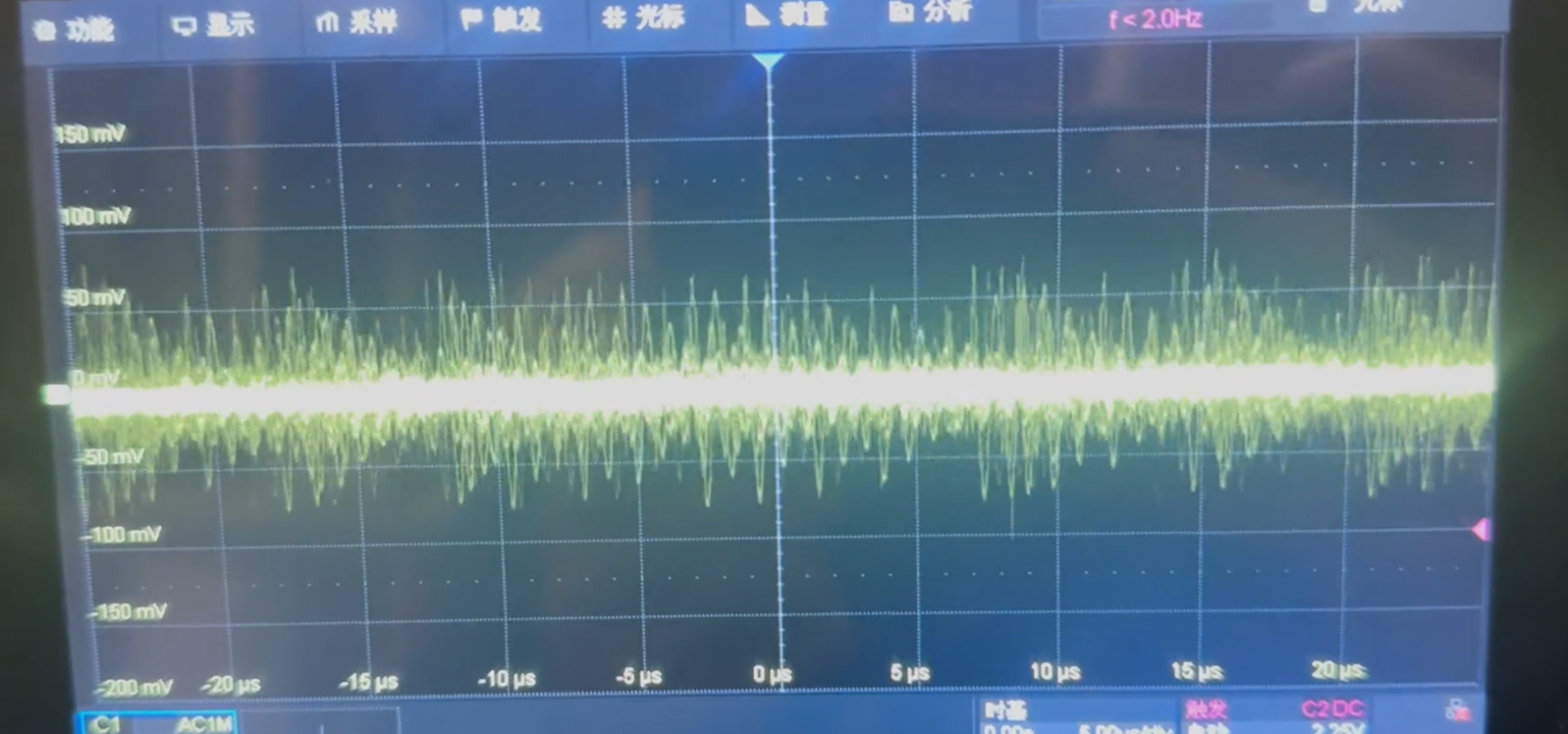

• 添加8欧姆负载后，纹波150mV


调压精度

精度 ± 20mV

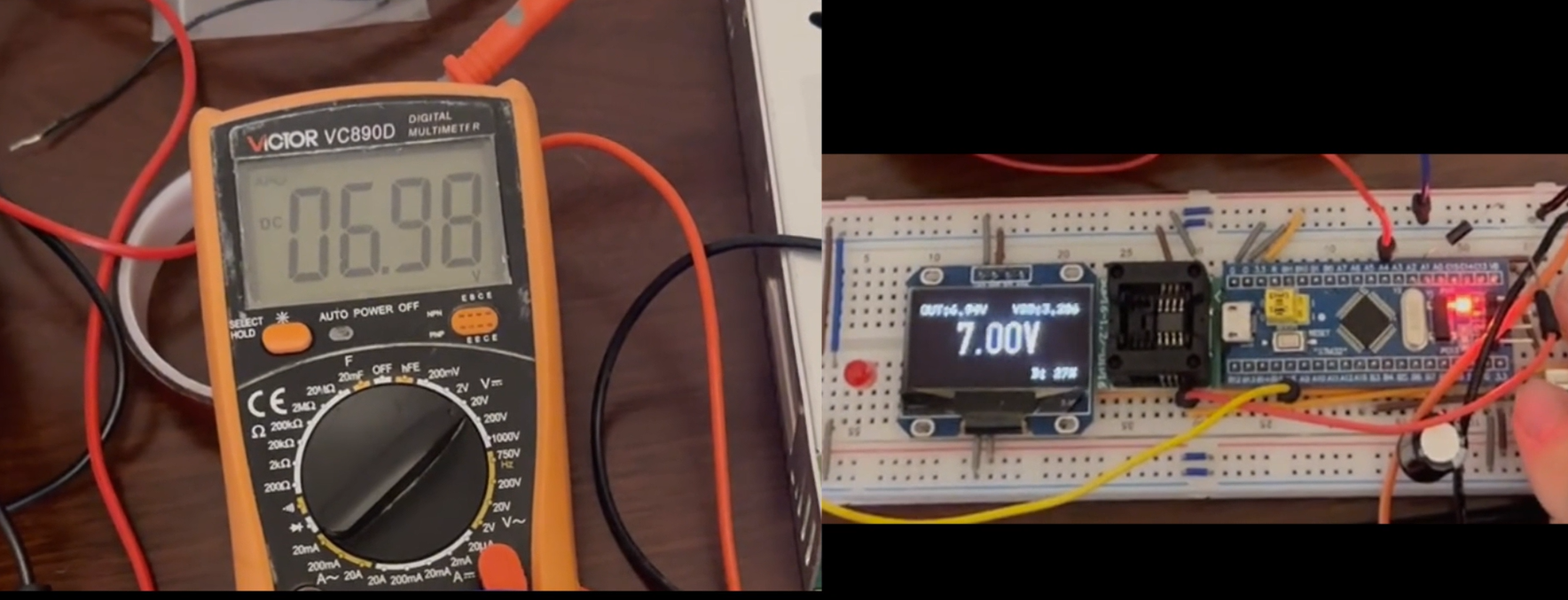

• 设定7V

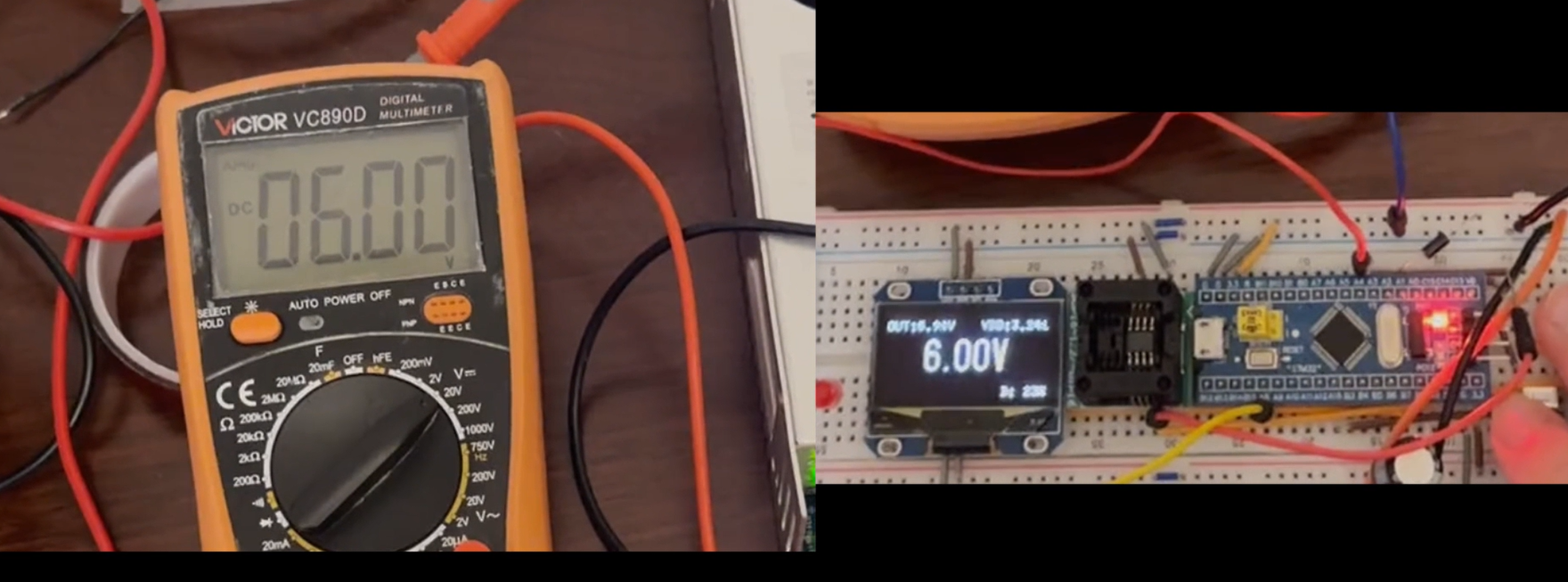

• 设定6V

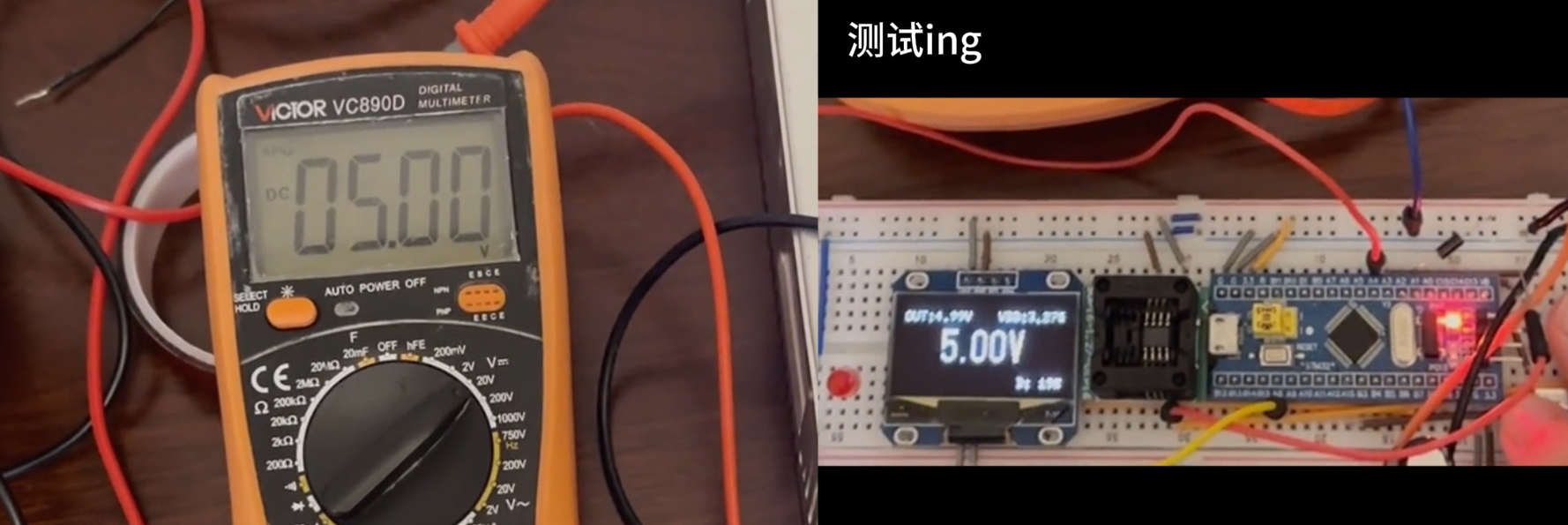

• 设定5V

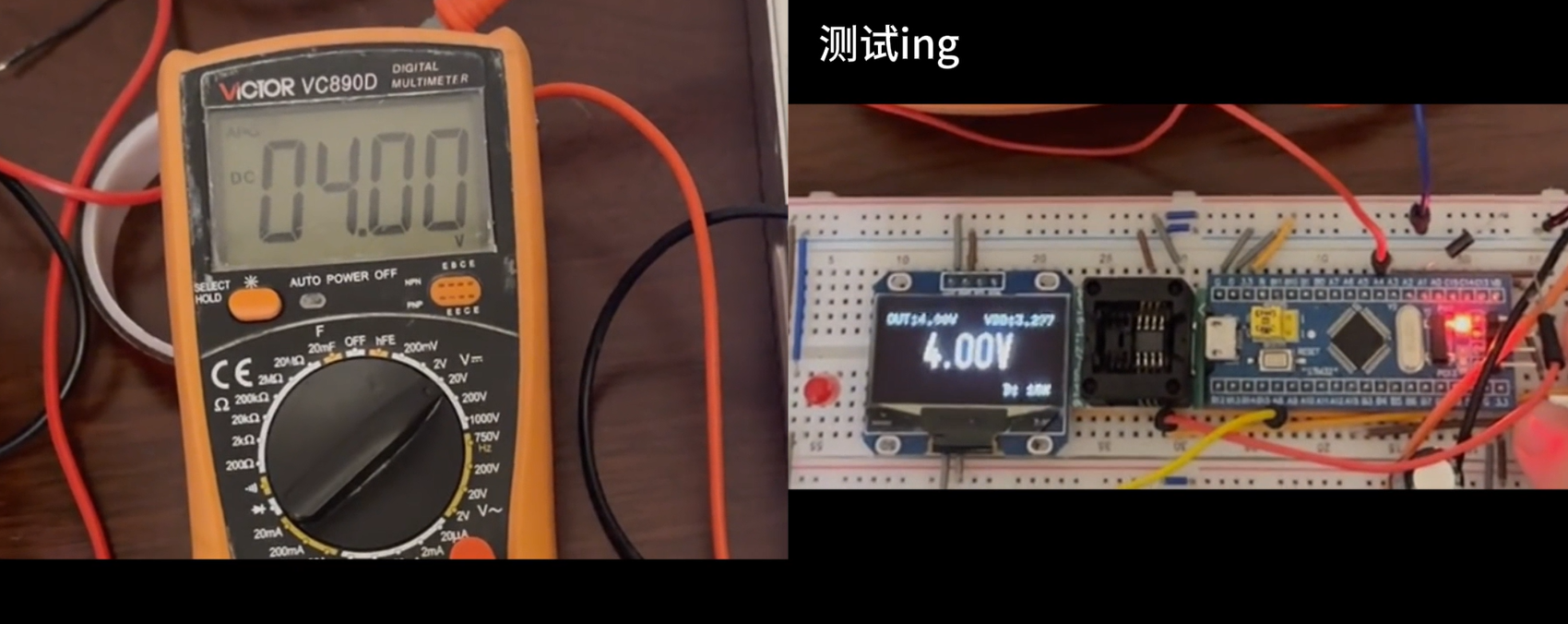

• 设定4V

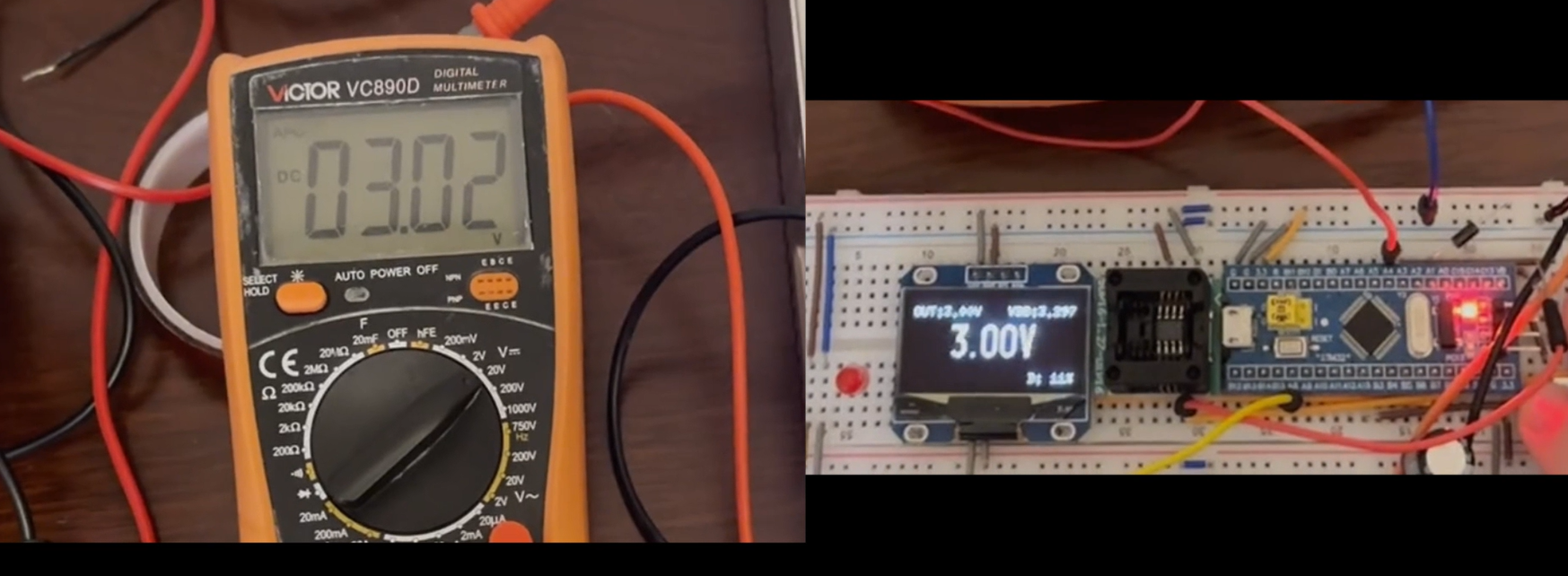

• 设定3V


---

参考

ZhuoQing, “将 LM2596-5 改造成可调输出电压”, CSDN博客, May 30 2024. https://blog.csdn.net/zhuoqingjoking97298/article/details/139327600

---
