机器人样机第一次站起来，现场往往一片欢呼。但通信工程师知道，真正的测试才刚刚开始：某个动作偶发抖动，是控制算法、总线周期还是时钟同步？单路电机正常，多路同时上电为什么出现丢包？运行数小时后产生漂移，又该从哪一帧数据开始追？“能动”证明功能链路已经打通，“稳定”才意味着工程可以交付。机器人网络测试要做的，就是把这些偶发、模糊、难复现的现象，转化为可以测量、可以定位、可以回归的工程结论。

网络进入OP，只是获得了继续测试的资格

        机器人网络故障很少以“完全不通信”的方式出现。更常见的情况是：单个关节运行正常，全部关节接入后偶发WKC下降；平均周期满足1 ms，极少数长尾抖动却触发控制异常；DC寄存器看似正常，多个SYNC0边沿仍存在偏差；样机短时间演示稳定，连续运行后才出现漂移或掉站。

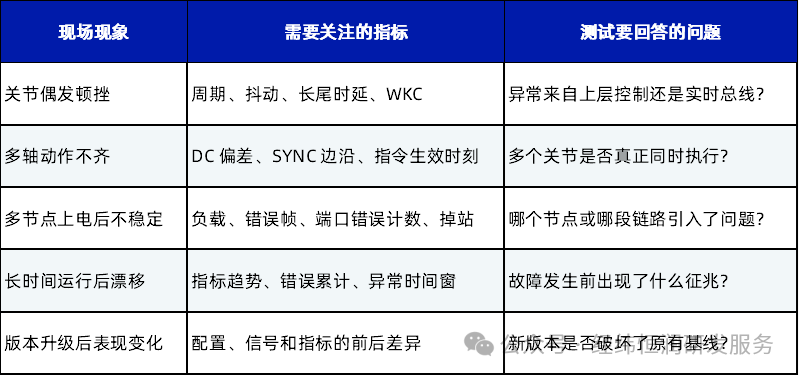

        这些问题不能靠肉眼观察机器人是否会动来判断，我们需要把现场现象翻译为明确的测试对象。

        因此，测试的终点不是“抓到一份报文”，而是知道异常何时发生、为什么发生、是否越过阈值，以及修改后能否用同一方法重新验证。

不要一上来就测整机，先把问题逐层拆开

        一台机器人同时包含关节、控制器、EtherCAT、CAN FD、Ethernet、ROS 2和运动控制软件。如果一开始就运行整机动作，任何故障都会变成跨硬件、跨协议、跨软件的问题，排查很容易陷入“大海捞针”。

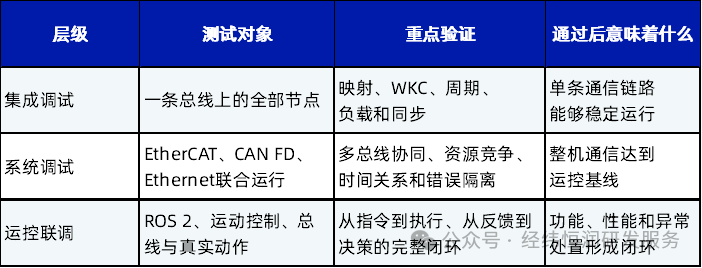

        经纬恒润采用“集成测试—系统测试—运控联测”三层验证模型。每一层只扩大一个边界，并把上一层的通过结果作为下一层的起点。

EtherCAT不只测“有没有报文”

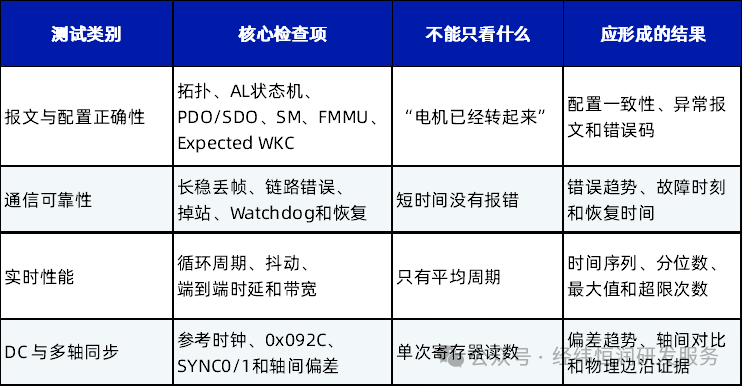

        EtherCAT主从站进入OP，只说明过程数据已经开始交换。要证明这条网络可以支撑多关节实时控制，至少还要覆盖正确性、可靠性、实时性和分布式时钟四类指标。

        例如，一个1 ms周期即使绝大多数报文都落在1.000 ms附近，只要每隔一段时间出现一次明显长尾，也可能造成动作异常。因此报告不能只给平均值，还要给出样本量、最大值、关键分位数、超限次数和对应的原始帧。

        DC测试同样不能只看寄存器。抓包用于判断同步控制环是否正常，示波器或逻辑分析仪则用于验证最终的SYNC物理边沿。两类证据结合起来，才能回答多个关节是否真正“同时动作”。

统一测试入口，VCI + INTEWORK‑VBA

        测试落地的另一个难点是工具割裂：EtherCAT用一套设备，CAN FD用另一套设备，脚本散落在不同工程师电脑上，分析结果再手工复制到报告。跨总线问题不仅难以关联，测试经验也很难留下来。

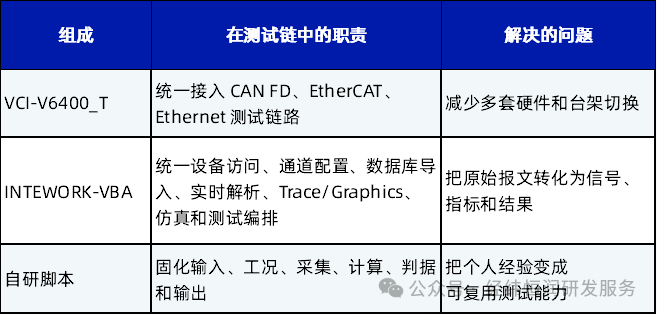

        经纬恒润以自研VCI-V6400_T作为统一硬件入口，一台设备即可开展CAN FD、EtherCAT与Ethernet三类网络测试；VCI工具负责设备连接、通道配置和数据访问；INTEWORK‑VBA承接监控、解析、测试编排与结果展示。

        这几部分不是并列的产品清单，而是一条连续的数据路径：V6400_T把网络接进来，VBA把数据采集起来，脚本把判断逻辑固化。图 1 TESTBASE_VCI-V6400_T示意图

效率来自自研脚本

        人工测试中存在大量隐性经验：什么时候开始采集、选择哪一类PDO、如何排除启动窗口、计算哪些统计量、什么条件判定失败。若这些步骤只存在于工程师个人操作中，同一问题换一个人就可能得到不同结论，版本升级后也很难完整复现。

        INTEWORK‑VBA中的自研测试脚本，把输入、工况、采集和输出封装为一项可重复执行的测试能力。以周期与抖动测试为例，脚本可以自动选择目标数据流，提取硬件时间戳，计算相邻周期、最大值和分位数，标记超限时刻，保存异常前后的原始证据，再按照项目阈值判断Pass/Fail。

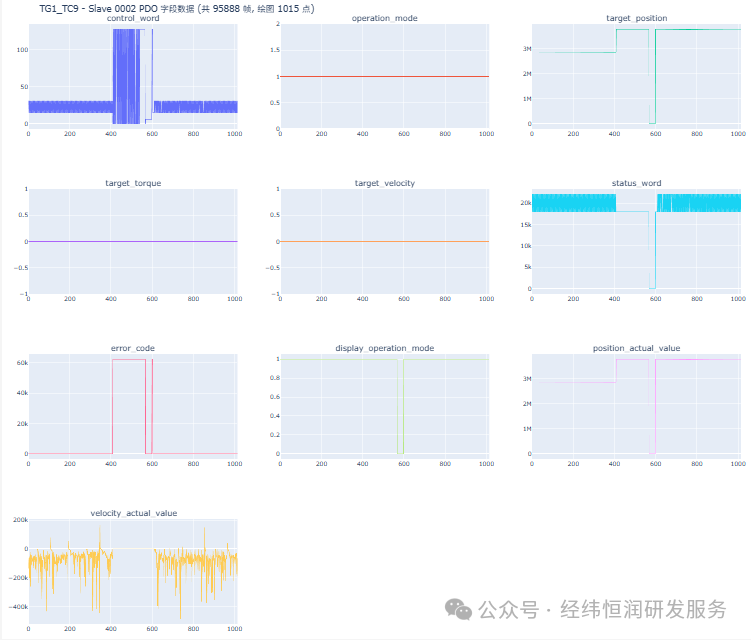

图 2 一路EtherCAT中从站2_PDO数据分析报告

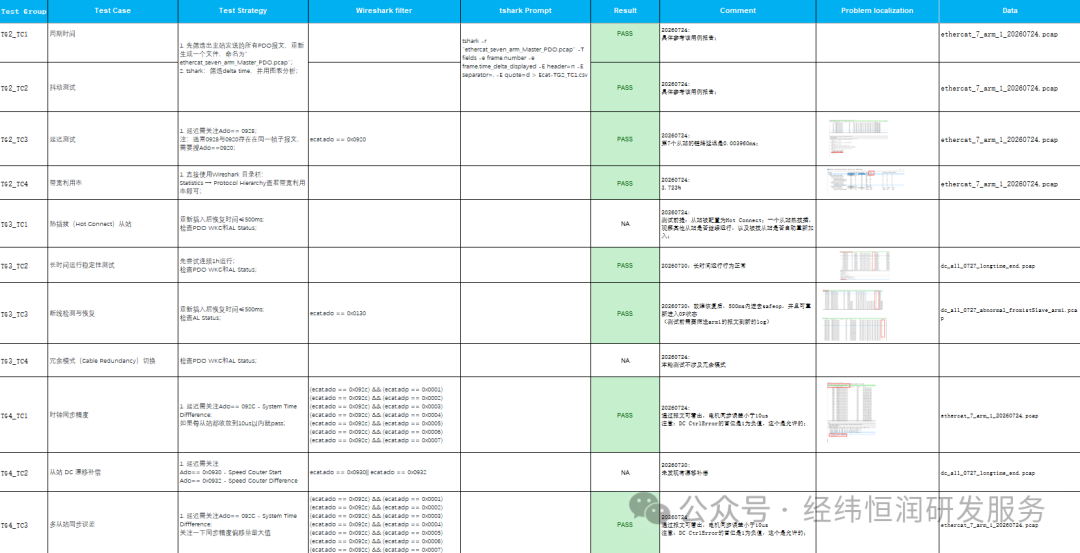

图 3 一路EtherCAT网络整体分析报告（示意图）

结语：测试的重点不是一次Pass

        机器人网络测试的终点，不是找到一次Pass，而是让系统在每次变更后都有能力重新证明自己。

        经纬恒润以VCI-V6400_T统一CAN FD、EtherCAT与Ethernet测试入口，以INTEWORK‑VBA承载解析、脚本和报告，再结合分层验证与EtherCAT专项方法，形成从部件到整机、从一次定位到持续回归的测试闭环。最终交付的也不只是一台设备，而是一套可以随本体、关节、控制器和软件版本持续扩展的网络测试能力。
