产品描述

JW3702是一种同步4开关降压-升压控制器，能够为2-4节锂离子电池充电，具有高效率和快速瞬态响应。它可以从多种输入源为电池充电，如USB适配器，宽电压USB PD源和传统适配器。 JW3702支持I2C串行通信接口，可对芯片的许多参数进行编程，为电池充电应用提供了灵活的解决方案。内置10位ADC，监测母线电压、母线电流、电池电压、电池电流、NTC电阻电压，实时监控系统状态。 设备还支持OTG功能，通过USB接口将电池电量传输到其他便携式设备。并可通过I2C接口编程实现OTG限压限流。 JW3702还具有电池和总线侧的OVP和UVP等全面保护功能。两端的平均和峰值限流以及逐周期限流保证。

产品特点

高达28V击穿电压
3.0V至24V输入电压范围
2.4V t 24V OTG输出电压范围
降压至降压模式之间的无缝模式转换
降压/升压和升压模式
支持2-4芯电池充电和
丢弃垃圾
涓流、CC和CV的灵活管理
充电
300kHz至500kHz可编程切换
频率
支持1个C接口
USB A端口负载插入检测
将10位AD C集成到实时监控总线
电压、总线电流、电池电压、电池
电流和NTC电阻电压
安全和保护
电池/总线过压保护
电池/总线欠压保护
电池/总线过电流保护
充电超时
普伦菲法特指数
看门狗保护
热关闭
封装:QFN4X4-32

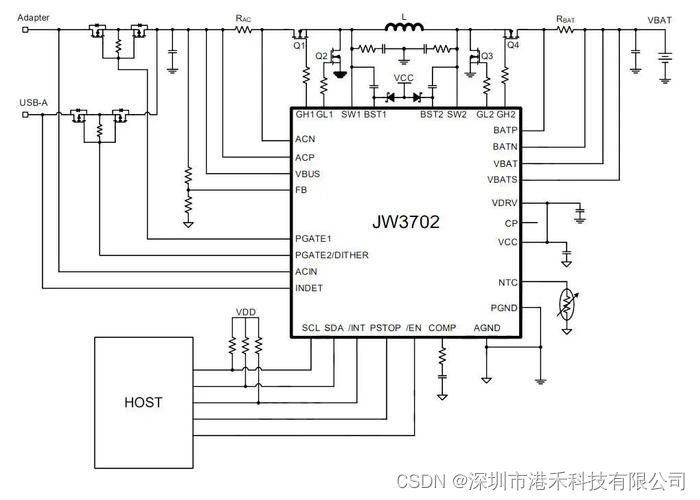

产品示意图
