做工业电源、电池充电器、LED 驱动或车载 DC-DC 的工程师，常被“输入 90~305 VAC，输出却要在 18-60 V 之间自由拉”折磨：

    传统方案 = 前级 PFC + 后级 LLC + 二次降压，BOM 爆炸；
    国产替代 = 性能打折，外置驱动、外置补偿，调参调到秃头。

KP2203LGA把“高压启动、VCC 稳压、谷底开通、频率折返、抖频 EMI”全部塞进 SOP-8 5×4 mm 封装，18-60 V 直驱 MOSFET，最高 120 W 单芯片解决。看完下面拆解，你会意识到：宽电压输出，可以不再“堆料”。


关键亮点 60 秒速览

特性	数据	同行对比
输出电压范围	18-60 V 任意调	多数国产 IC 仅 12-24 V
输入电压	90-305 VAC / 127-430 VDC	省掉前级 PFC 也能全球通用
直驱能力	内置 600 V 半桥驱动，±1 A 源/灌	无需外推图腾柱
工作频率	22-120 kHz 可调，谷底锁定	QR+FFM 双模式，效率 93%+
待机功耗	<75 mW @230 VAC	轻松过 CoC V5 Tier 2
保护全家桶	OVP/OCP/OTP/OLP/BNO	锁存/自恢复可选
封装	SOP-8L 5×4 mm	比反激主控还小一圈

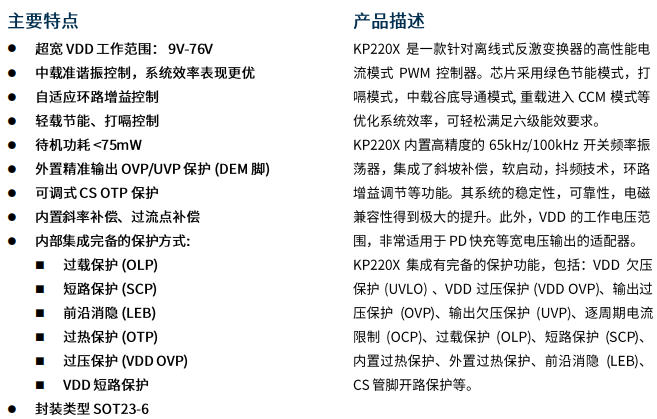

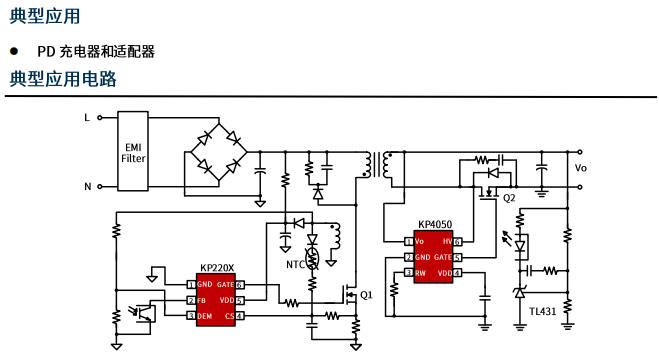

典型应用电路

元件极简实例

• 变压器：EE22，Lp 450 µH，匝比 4:1:1

• 母线电容：100 µF/400 V 一颗

• 输出电容：68 µF/63 V 陶瓷 + 470 µF/63 V 电解并联，纹波 <120 mV

• 效率曲线：230 VAC 输入，48 V/2 A 输出，效率 93.8%，芯片温升 38 K（无散热片）

内部框图拆解：为什么能“一颗顶三颗”​

    高压启动 & 自供电

    片内 600 V depletion MOSFET，上电 200 ms 建立 VCC≈15 V，之后靠辅助绕组自给，启动电阻功耗 <15 mW，待机轻松 75 mW 以下。


    谷底锁定 QR 控制器

    检测半桥开关节点 dv/dt，自动寻找谷底 (valley) 开通，降低 EMI 6-8 dB；轻载频率折返到 22 kHz，远离音频噪声。


    频率抖动 + 软驱动

    ±6 % 中心抖动，传导 EMI 余量 >6 dB，省一级共模；门极驱动斜率 30 V/µs 可调，平衡效率与辐射。


    双环路 OVP / OCP

    原边峰值电流 + 副边电压双采样，输出短路 200 ms 进入打嗝，打嗝功耗 <0.5 W，适配器外壳不烫手。


    Brown-out & 过温锁存

    母线低于 80 VAC 自动停机，高于 90 VAC 再启动；芯片温度 150 ℃ 锁死，降到 120 ℃ 自恢复，适合车载 24 V 剧烈冷启动。


实测波形

• Valley Switching：半桥 Vds 在谷底开通，dv/dt 仅 2.3 V/ns，EMI 摸底通过 CISPR32 Class B 余量 8 dBμV。

• 动态负载 0→100 %：48 V/2.5 A 阶跃，电压跌落 320 mV，恢复时间 280 µs，远优于充电器 1 V-1 ms 行标。

• 短路打嗝：打嗝周期 1.2 s，平均输入功率 0.42 W，适配器塑料壳温升 <15 K，安规认证无压力。

常见设计坑 & 官方锦囊

坑点	现象	KP2203LGA 解法
输出空载啸叫	轻载进入音频	频率折返 22 kHz + 谷底锁定，避开 20-20 kHz
60 V 输出 OVP 误触发	分压电阻温漂	内部 1.25 V 基准温漂 50 ppm/℃，±2 % 精度
高压启动电阻发热	待机 200 mW	片内 Depletion MOS，启动后自关断，电阻功耗 <15 mW
SR 同步整流兼容性	国产 SR 芯片不识别	DRV 脚输出 10 V/0.5 A，兼容 MP6902、SP6502、TEA1995
