💖 前置知识

• 置1：把开关打开（打上）

• DR（Data Register)：数据寄存器

• AR（Address Register)：地址寄存器

• RAM（Random Access Memory)：随机存取存储器

• R0：R0寄存器

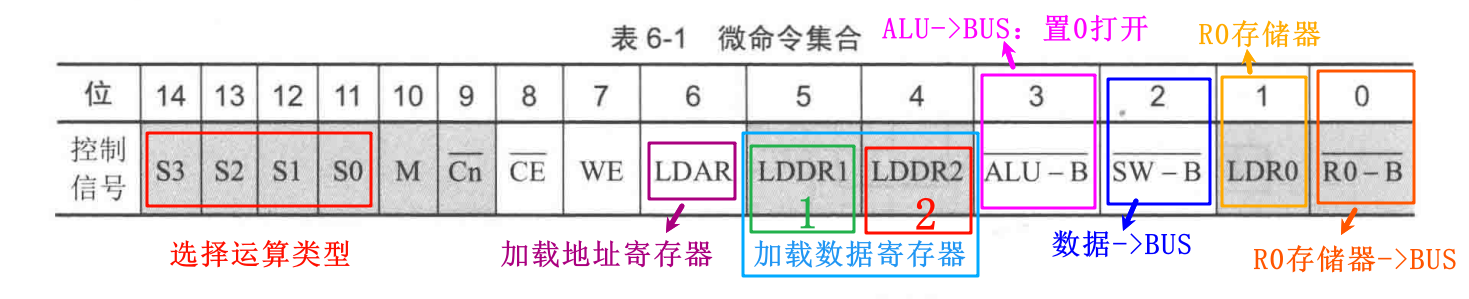

• 控制信号

  • LDxx（load）：从总线 输入（加载）数据到 xx
  • xx-B：从 xx 输送数据到 总线

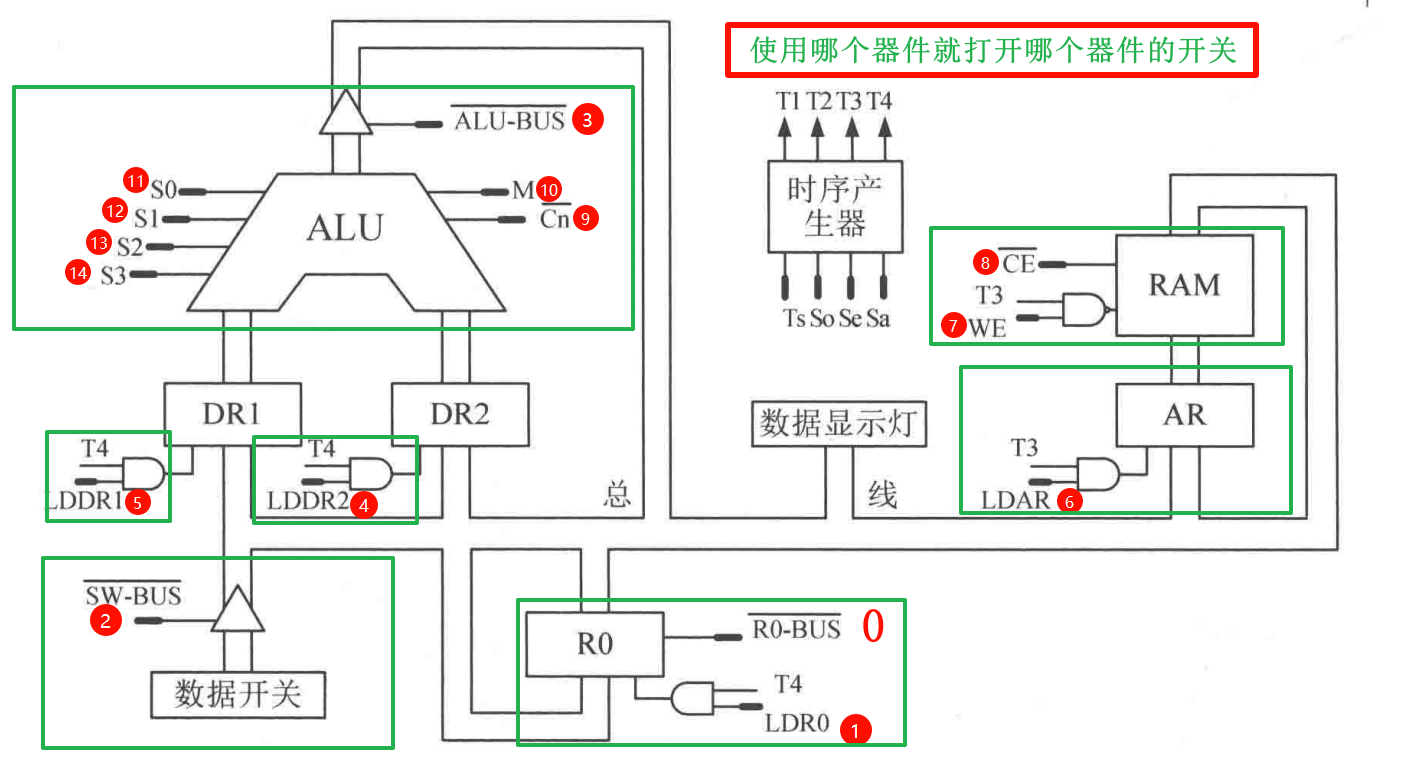

• 数据通路总框图

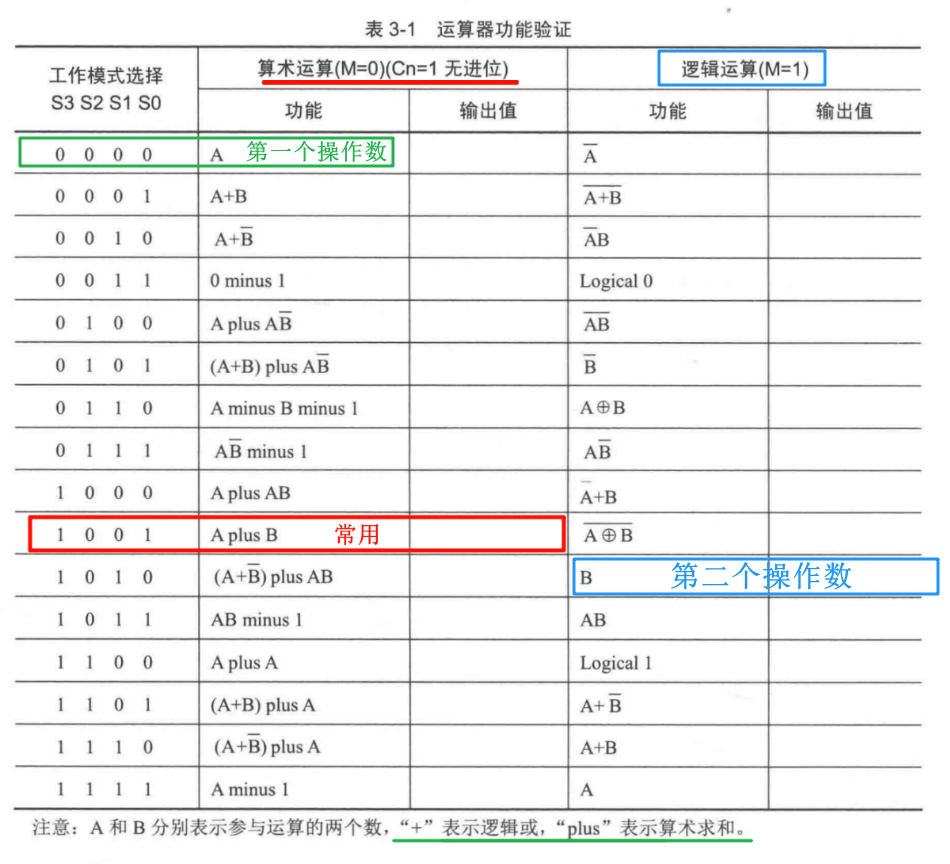

• 运算类型

👨‍🏫 电路预设置

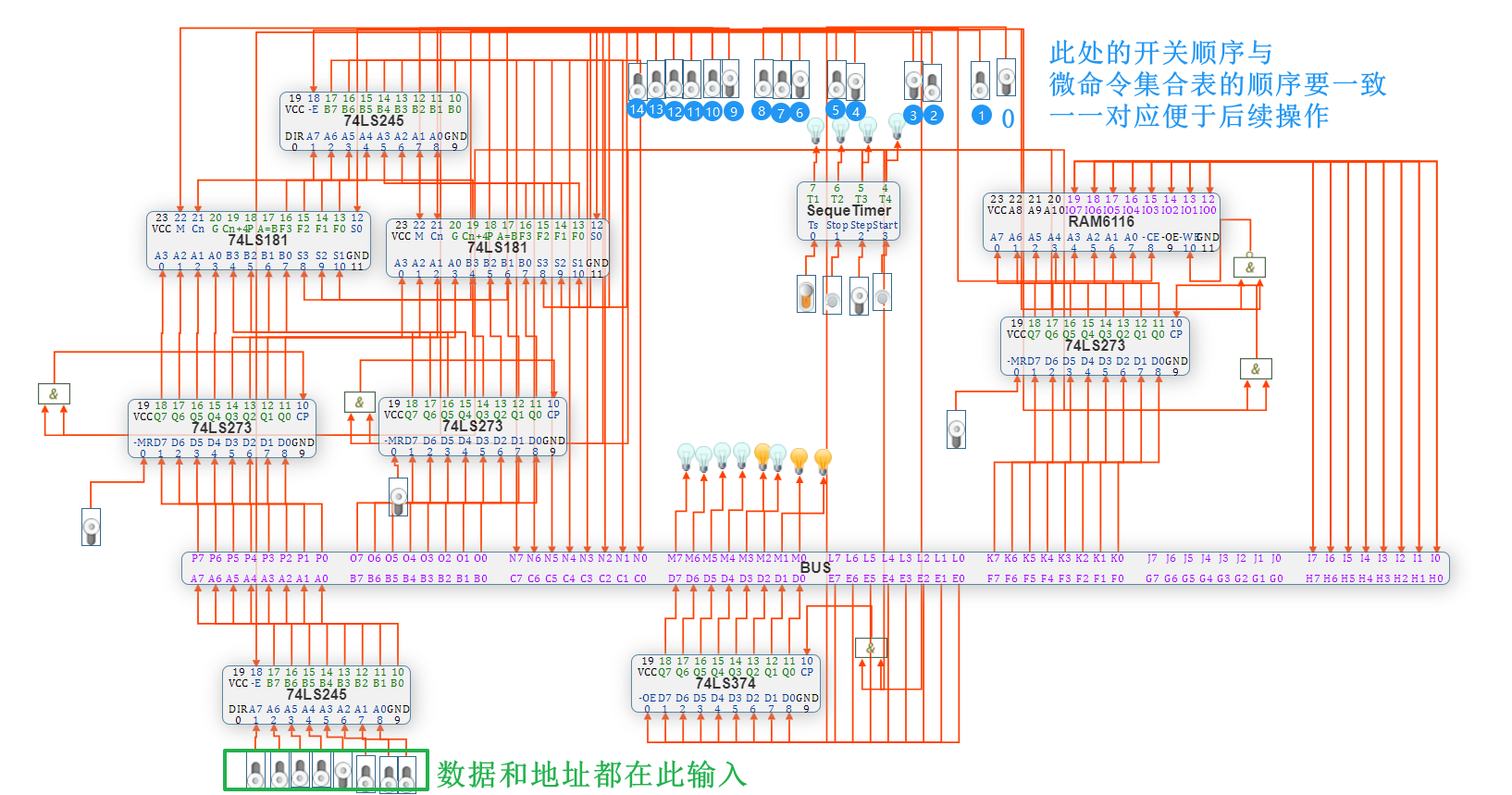

🎉 累加器电路图源文件

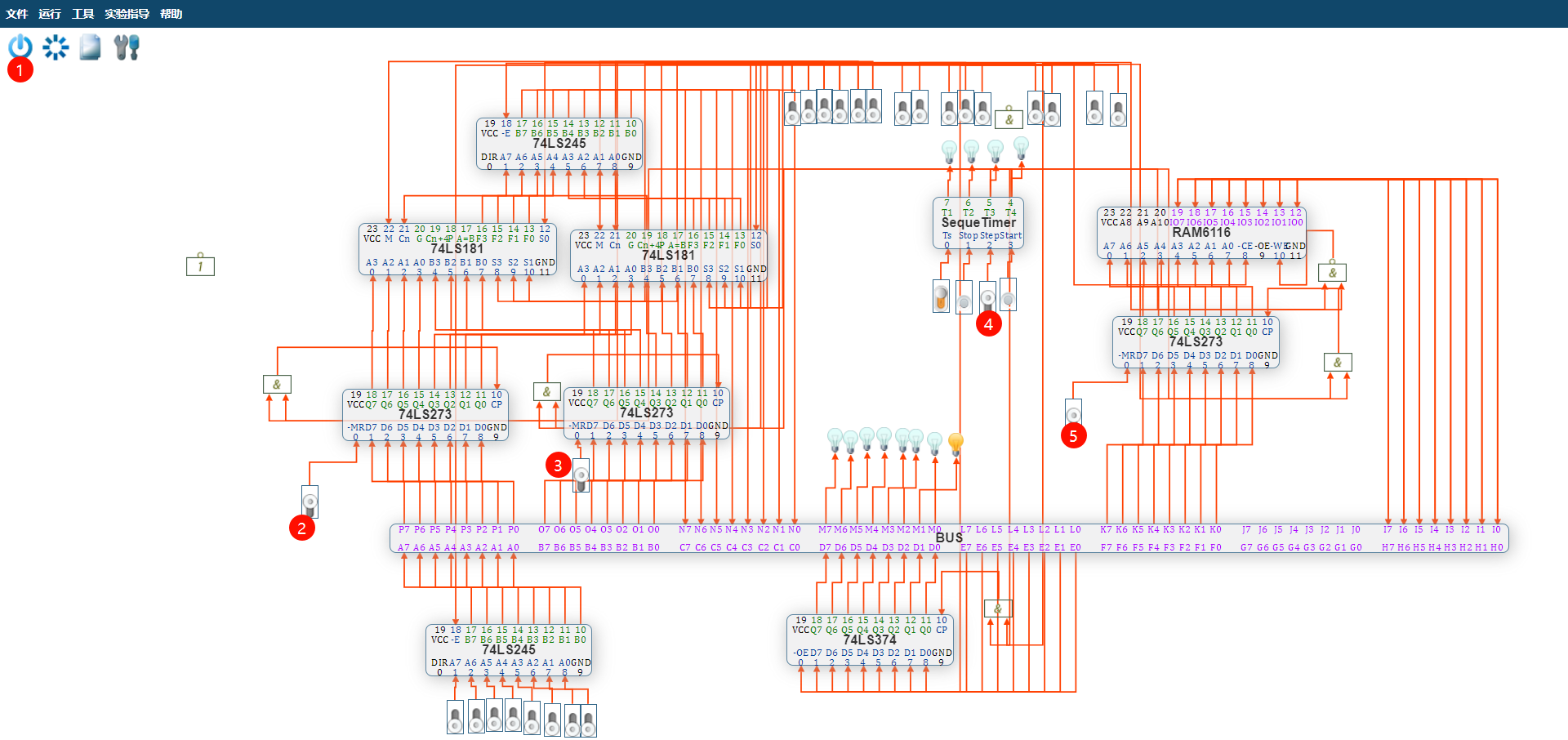

将 DR1 、DR2 和 AR 的 -MR位 置1， 时序发生器的 Step 置 1
有些电路图 DR1和DR2 的 -MR位 共用一个开关

😋 一波操作猛如虎

👨‍🏫 例子

例：求 3 + 5 ，存到存储器的某个位置

初始化（000001 100 00 11 01）：全部关闭（低电平有效的位置 1）

① 把 3 存入DR1（000001 100 10 10 01）：LDDR1(置1)，SW-B（置0）

• 时序发生器：start

② 把 5 存入DR2（000001 100 01 10 01）：LDDR2(置1)，SW-B（置0）

• 时序发生器：start

③ DR1 + DR2 -> R0（100101 100 00 01 11）：ALU-B（置0），LDR0(置1)

• 时序发生器：start

④ 存储单元地址 -> AR（000001 101 00 10 01）：LADR(置1)，SW-B（置0）

• 时序发生器：start

⑤ R0 -> 存储单元（000001 010 00 11 00）：R0-BUS（置0），CE（置0），WE(置1)

• 时序发生器：start

---

👩‍🏫 补充

Tips：注意读取操作无需start ❗❗❗

• 读出DR1的数据到总线（LED）：000001 100 00 01 01
• 读出DR2的数据到总线（LED）：101011 100 00 01 01
• 读出R0的数据到总线（LED）：00000 000 00 11 10
• 读出RAM6116存储器某地址到总线（LED）【自求多福 】：
  • 先指定存储单元地址 -> AR：000001 101 00 10 01
  • 时序发生器：start
  • 读取指定存储单元地址的数据：000001 000 00 11 01

👨‍🏫 减法：负数转补码运算
