前言

本实验两大核心：

1.ACL 域间安全策略（必须绑定地址组、用户认证）；

2. 路由策略（策略路由 PBR、ISP 选路、IP-Link 链路检测）

实验架构严格按企业标准拓扑：内网分三大独立 VLAN 网段：财务部 VLAN10、研发部 VLAN20、Web 服务器 VLAN30； 外网双 ISP 链路：电信 GE1/0/1、联通 GE1/0/2。

要求：

  1. 财务部网页免认证、研发匿名 Web 认证，所有安全 / 路由策略必须绑定用户 / 地址组；
  2. 链路检测只用 IP-Link，不开启全局健康检查；
  3. 外网用户通过域名访问内网 Web，电信 DNS 返回电信公网 IP、联通 DNS 返回联通公网 IP；
  4. 内网上网 EasyIP 源 NAT，外网访问内网用 NAT Server 目的映射；
  5. 配置 IS-IS 全网路由 + 双缺省路由；
  6. 测试分两步：先 ping 通基础连通，再测试网页、域名业务。

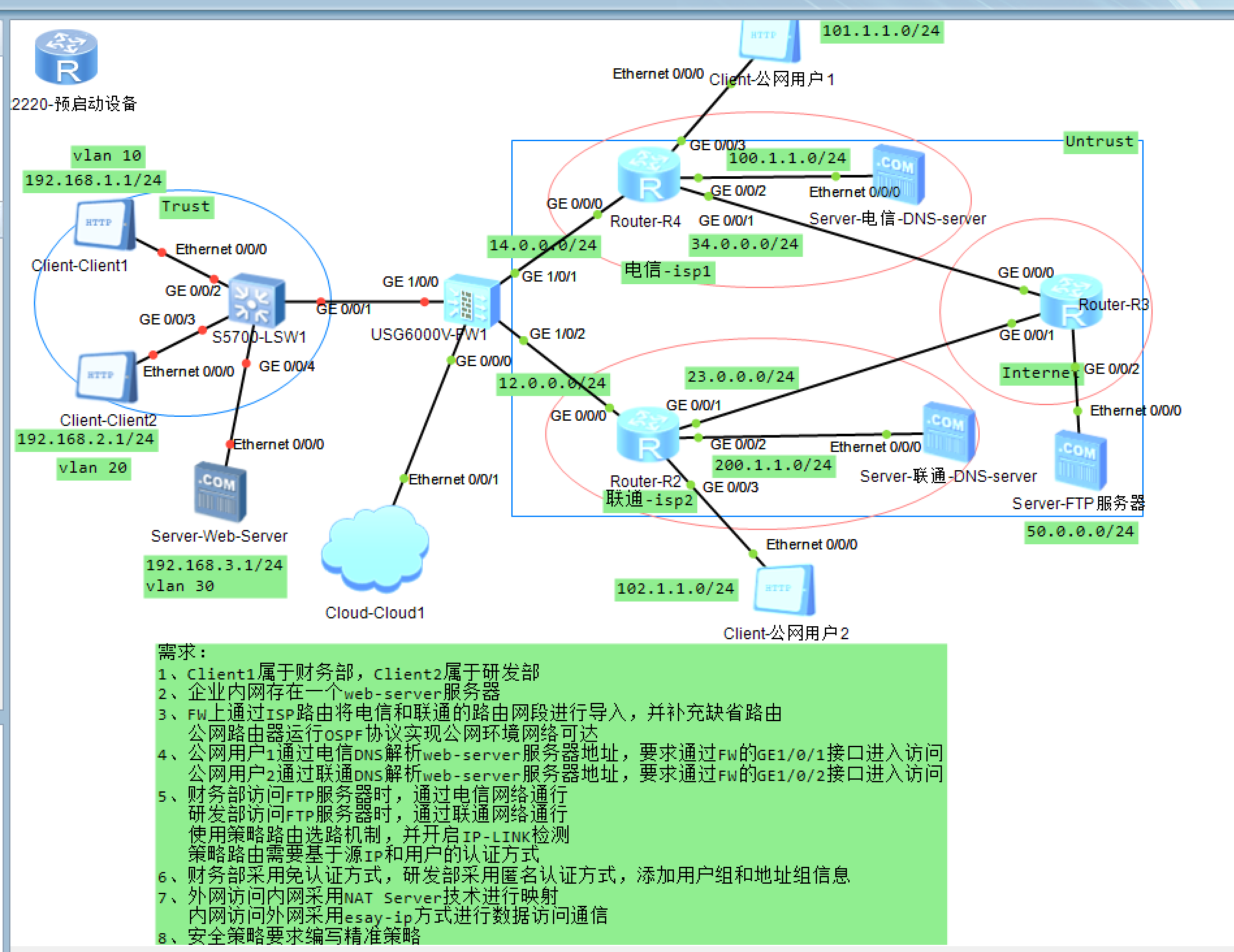

一、实验拓扑与完整 IP 规划

1、内网交换机 S5700（单臂 Trunk 上联防火墙 GE1/0/0）

  • VLAN10 财务部：192.168.1.0/24 PC1
  • VLAN20 研发部：192.168.2.0/24 PC2
  • VLAN30 Web 服务器：192.168.3.0/24 Web-Server
  • 上联口 GE0/0/1 Trunk 放行 VLAN10/20/30

2、防火墙 USG6000V 接口规划

  1. GE1/0/0 单臂父接口，创建 3 个子接口：
    • GE1/0/0.10 VID10 192.168.1.254/24 Trust 区域
    • GE1/0/0.20 VID20 192.168.2.254/24 Trust 区域
    • GE1/0/0.30 VID30 192.168.3.254/24 Trust 区域
  2. GE1/0/1 电信出口 Untrust：14.0.0.1/24 下一跳 14.0.0.2
  3. GE1/0/2 联通出口 Untrust：12.0.0.1/24 下一跳 12.0.0.2
  4. GE0/0/0 管理口：192.168.0.1/24（WEB 登录）

3、外网规划

  • 电信公网网段：14.0.0.0/24 公网 IP：14.0.0.10（映射 Web）
  • 联通公网网段：12.0.0.0/24 公 IP：12.0.0.10（映射 Web）
  • 内网 Web 私网：192.168.3.10 域名web.test.com

二、实验前置理论知识点

 1：ACL 域间安全策略

  1. 核心规则：
    • 不能直接写网段，必须提前创建地址组引用；
    • 区分内网财务部、研发两套 Web 认证，策略中必须绑定用户 / 认证类型，缺分会扣分；
    • 匹配顺序自上而下，先精细后宽泛，全局默认拒绝；
    • 安全区域隔离：Trust 内网、Untrust 外网、Local 设备自身；
  2. 流量判断逻辑：先认证策略匹配，再执行安全策略放行 / 阻断。

 2：路由策略

  1. 策略路由 PBR
    • 优先级高于静态 / ISP 路由；
    • 匹配条件：源地址组（财务部 / 研发）、源安全区域；
    • 绑定 IP-Link 做链路故障检测，禁止使用全局健康检查；
    • 按部门强制分配电信 / 联通出口，实现流量人工分流。
  2. ISP 就近选路
    • 导入运营商地址库生成明细路由，最长掩码优先，解决跨运营商高延迟；
    • 配合 IS-IS 动态路由、双缺省路由实现全网互通。
  3. IP-Link 与全局健康检查区别
    • IP-Link：仅探测网关连通性，轻量化，本次实验指定使用；
    • 全局健康检查：多维度检测时延 / 抖动，本实验要求关闭。

 3：NAT 两种模式

  1. EasyIP 源 NAT（内网主动访问外网）：复用出接口公网 IP，WEB/NAT 策略配置；
  2. NAT Server 目的 NAT（外网访问内网服务器）：双公网 IP 分别映射 Web 80 端口，支持域名智能 DNS 解析。

4：Web 差异化 Portal 认证

  • 财务部：免认证白名单，打开网页无弹窗；
  • 研发部：匿名认证，访问 HTTP 网页必须弹窗登录；
  • 认证策略优先级高于安全策略，匹配认证后才校验 ACL 放行规则。

5：智能 DNS 域名访问需求

电信用户解析域名返回 14.0.0.10、联通用户返回 12.0.0.10，不同运营商流量走对应出口访问 Web 服务器。

三、分步完整配置

阶段 1 S5700 交换机基础配置

system-view
sysname LSW1
undo terminal monitor
# 创建业务VLAN
vlan batch 10 20 30
# 财务部接入
interface GigabitEthernet 0/0/2
 port link-type access
 port default vlan 10
# 研发接入
interface GigabitEthernet 0/0/3
 port link-type access
 port default vlan 20
# Web服务器接入
interface GigabitEthernet 0/0/4
 port link-type access
 port default vlan 30
# 上联防火墙Trunk
interface GigabitEthernet 0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 30
save force

阶段 2 防火墙初始化登录 WEB 管理

  1. eNSP 启动 USG6000V，打开 Console 控制台；
  2. 初始账号 admin，密码 Admin@123，首次登录强制修改密码；
  3. 管理口 GE0/0/0 配置静态 IP192.168.0.1/24，开启 https、ssh、ping 管理权限；
  4. 电脑网卡设置 192.168.0.X 同网段，浏览器输入https://192.168.0.1，忽略不安全证书登录。

初始化 CLI 命令

system-view
sysname FW1
# 管理口配置
interface GigabitEthernet 0/0/0
 ip address 192.168.0.1 255.255.0
 service-manage https permit
 service-manage ssh permit
 service-manage ping permit
save force

阶段 3 防火墙接口 + 单臂子接口 + 安全区域

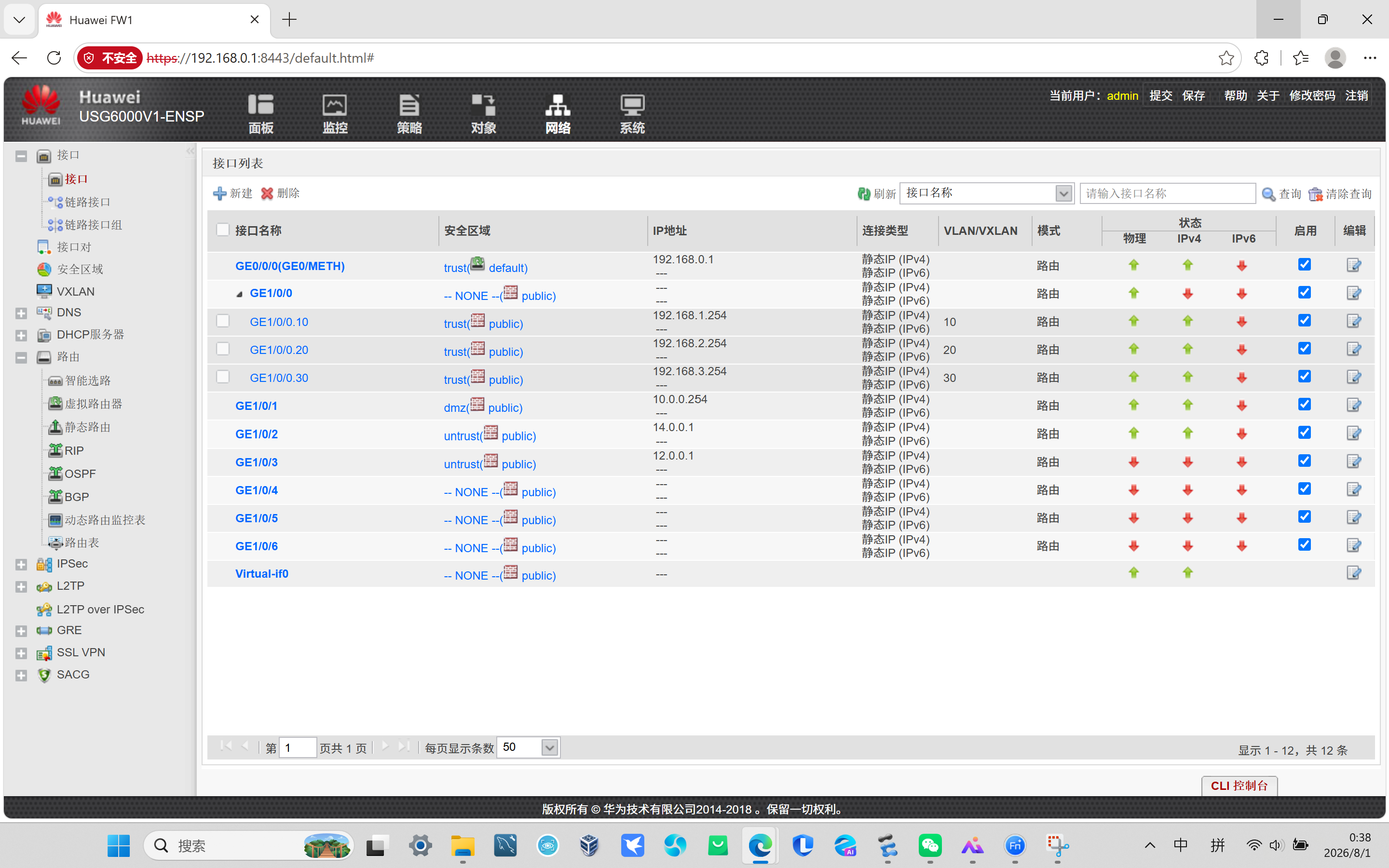

WEB 操作路径：左侧【网络】→【接口】

1、内网单臂子接口配置

  1. 父接口 GE1/0/0，新建子接口 GE1/0/0.10 VLAN 封装 802.1Q VID10，IP192.168.1.254/24，安全区域 Trust
  2. 新建 GE1/0/0.20 VID20，IP192.168.2.254/24，Trust
  3. 新建 GE1/0/0.30 VID30，IP192.168.3.254/24，Trust

2、外网三层接口

GE1/0/1 电信：IP14.0.0.1/24，安全区域 Untrust，默认网关 14.0.0.2 GE1/0/2 联通：IP12.0.0.1/24，安全区域 Untrust，默认网关 12.0.0.2

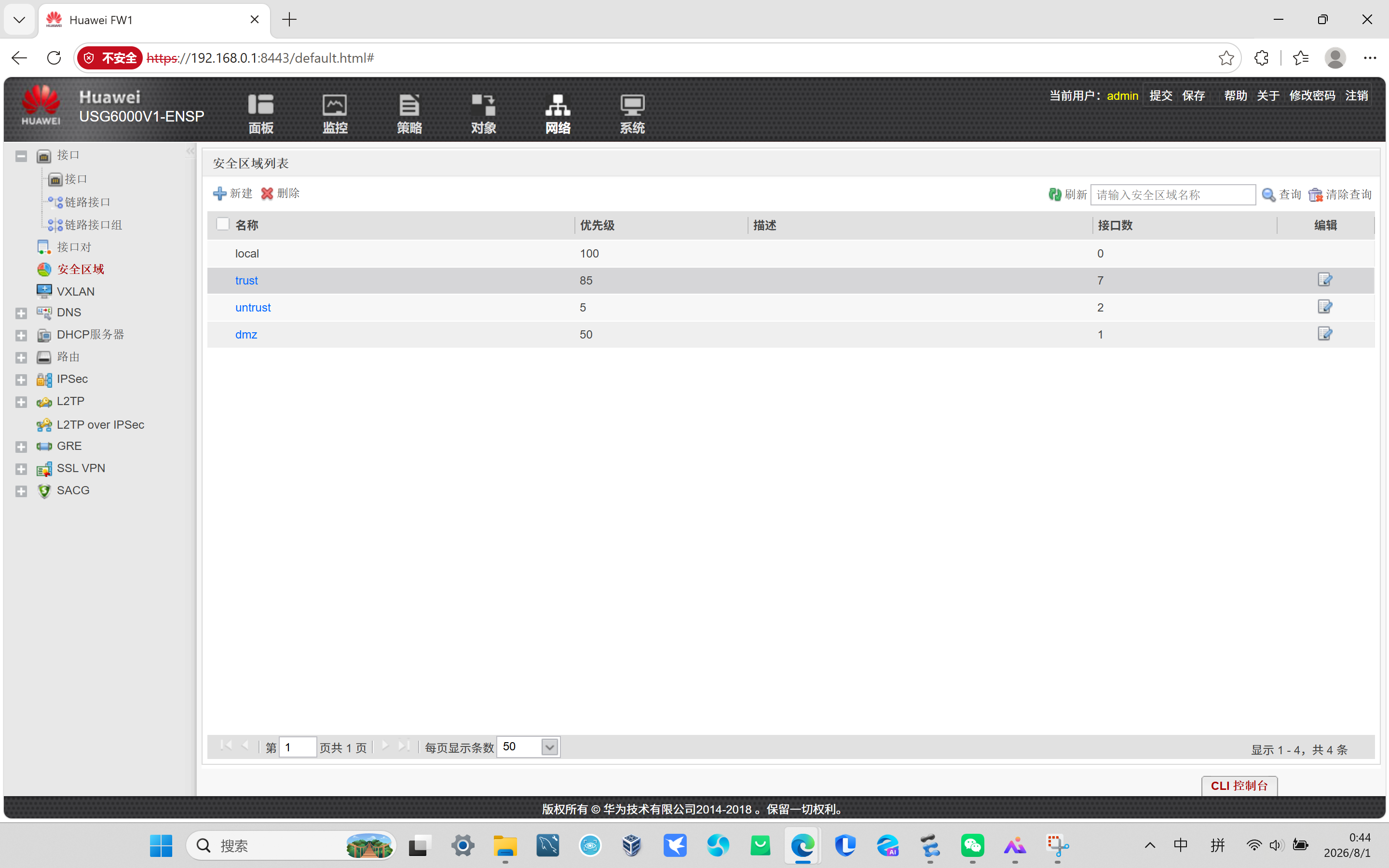

3、安全区域绑定校验

路径【网络】→【安全区域】，确认三个子接口加入 Trust，两个外网接口加入 Untrust

接口完整 CLI

system-view
sysname FW1

# 单臂子接口（内网trust）
interface GigabitEthernet 1/0/0.10
 vlan-type dot1q 10
 ip address 192.168.1.254 255.255.255.0
interface GigabitEthernet 1/0/0.20
 vlan-type dot1q 20
 ip address 192.168.2.254 255.255.255.0
interface GigabitEthernet 1/0/0.30
 vlan-type dot1q 30
 ip address 192.168.3.254 255.255.255.0

# DMZ服务器接口
interface GigabitEthernet 1/0/1
 ip address 10.0.0.254 255.255.255.0

# 双ISP外网 untrust
interface GigabitEthernet 1/0/2
 ip address 14.0.0.1 255.255.255.0
interface GigabitEthernet 1/0/3
 ip address 12.0.0.1 255.255.255.0

# 安全区域绑定
firewall zone trust
 add interface GigabitEthernet 1/0/0.10
 add interface GigabitEthernet 1/0/0.20
 add interface GigabitEthernet 1/0/0.30

firewall zone dmz
 add interface GigabitEthernet 1/0/1

firewall zone untrust
 add interface GigabitEthernet 1/0/2
 add interface GigabitEthernet 1/0/3

# 双线路静态路由（主备）
ip route-static 0.0.0.0 0.0.0.0 14.0.0.2 preference 60
ip route-static 0.0.0.0 0.0.0.0 12.0.0.2 preference 70

undo healthcheck enable

阶段 4 创建地址对象

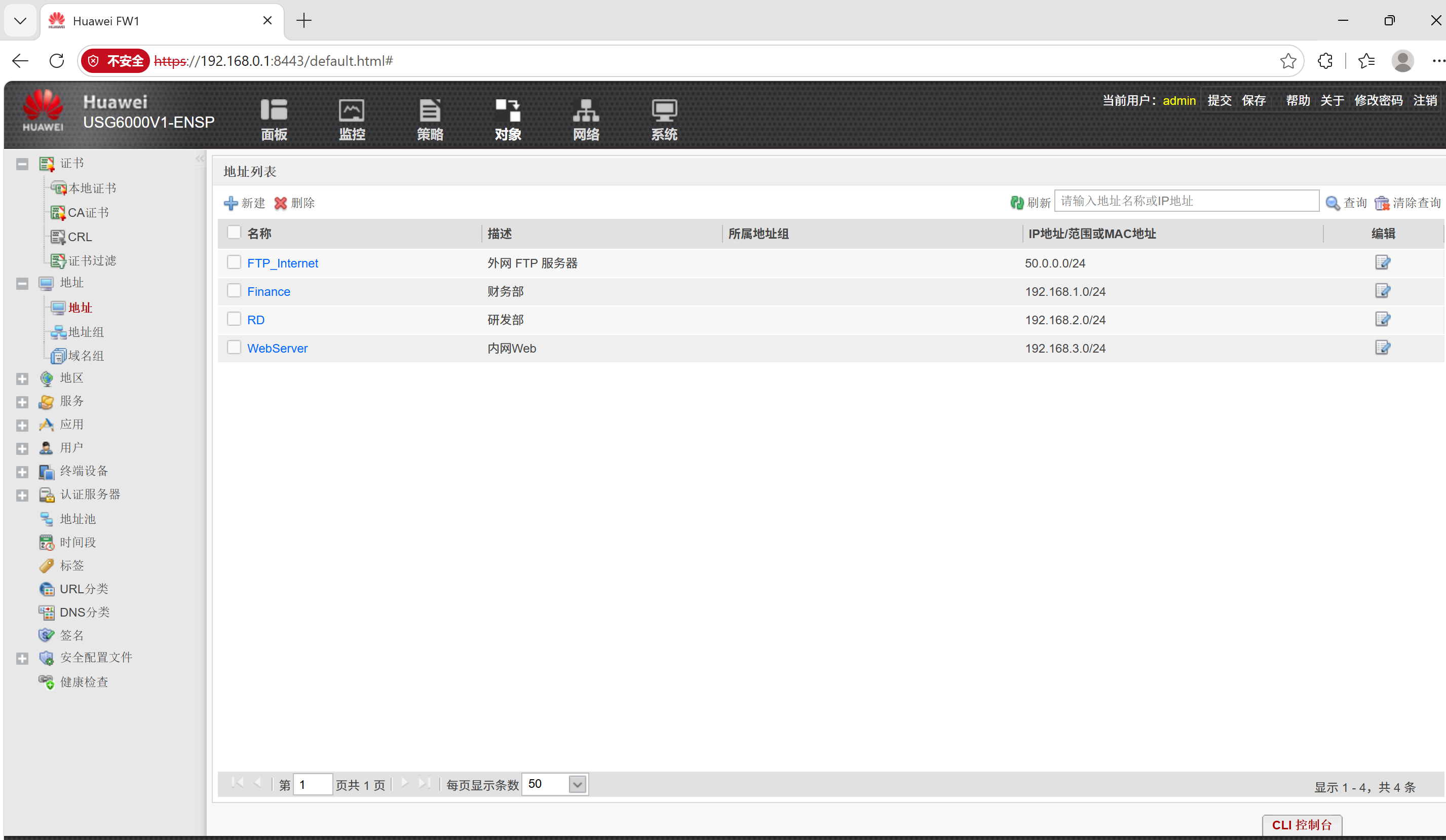

WEB 路径：【对象】→【地址】→【新建】

  1. Finance：财务部 192.168.1.0/24
  2. RD：研发部 192.168.2.0/24
  3. WebServer：内网 Web 192.168.3.0/24
  4. FTP_Internet：外网 FTP 服务器 50.0.0.0/24

地址对象 CLI

ip address-object Finance
 ip 192.168.1.0 mask 255.255.0
ip address-object RD
 ip 192.168.2.0 mask 255.255.0
ip address-object WebServer
 ip 192.168.3.0 mask 255.255.0
ip address-object FTP_Server
 ip 50.0.0.0 mask 255.255.0

阶段 5 IP-Link 链路检测

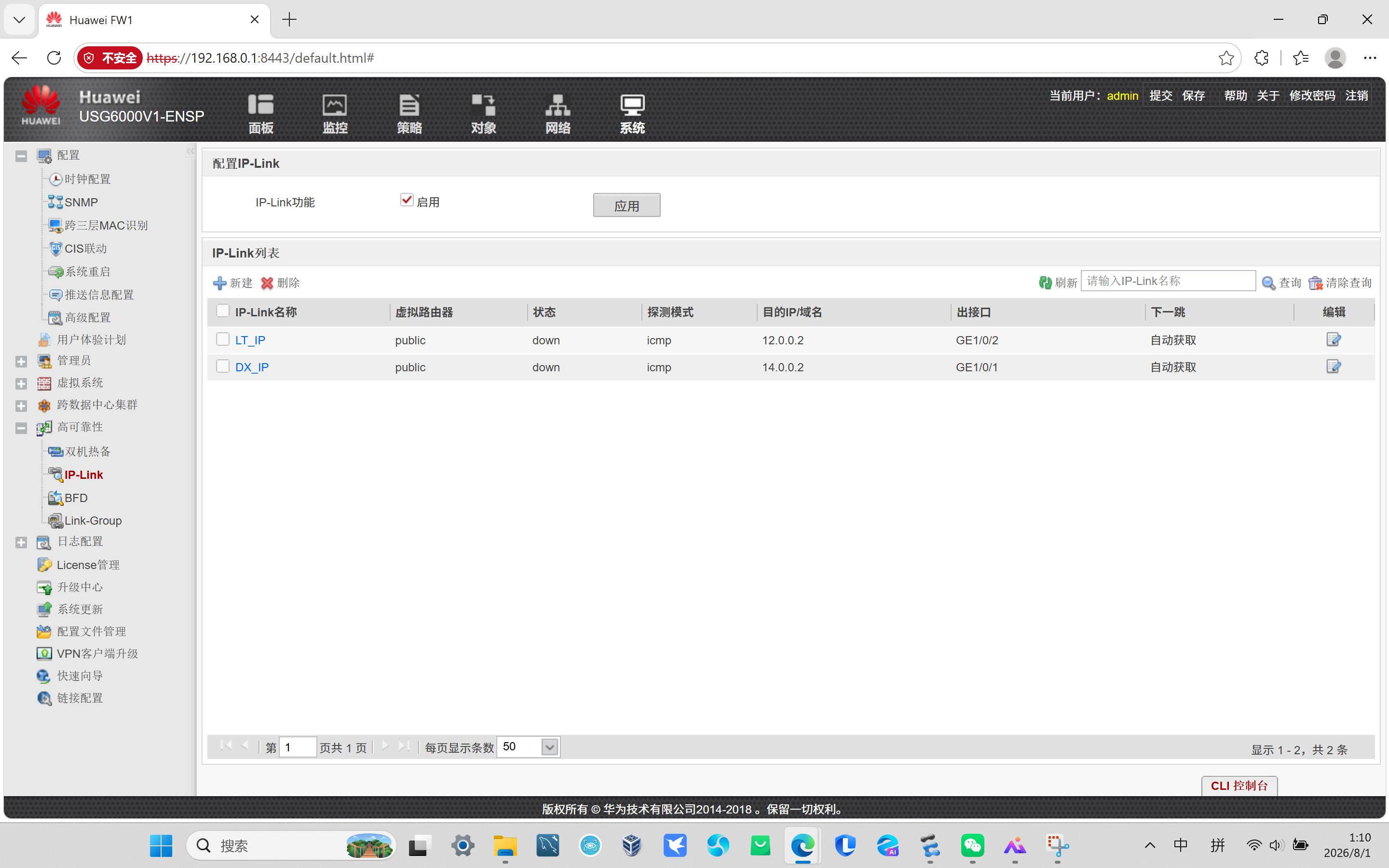

WEB 路径：【系统】→【IP-Link】→【新建】

  1. IP-Link DX（电信探测） 探测目标 14.0.0.2，出接口 GE1/0/1，探测间隔 3000ms，失败重传 3 次
  2. IP-Link LT（联通探测） 探测目标 12.0.0.2，出接口 GE1/0/2，间隔 3s，重试 3 次

IP-Link CLI

ip-link check enable
# 电信探测
ip name DX_IP
 destination 14.0.0.2
 interface GigabitEthernet 1/0/1
 interval 3000
 retry-times 3
start now
# 联通探测
ip-link name LT_IP
 destination 12.0.0.2
 interface GigabitEthernet 1/0/2
 interval 3000
 retry-times 3
start now

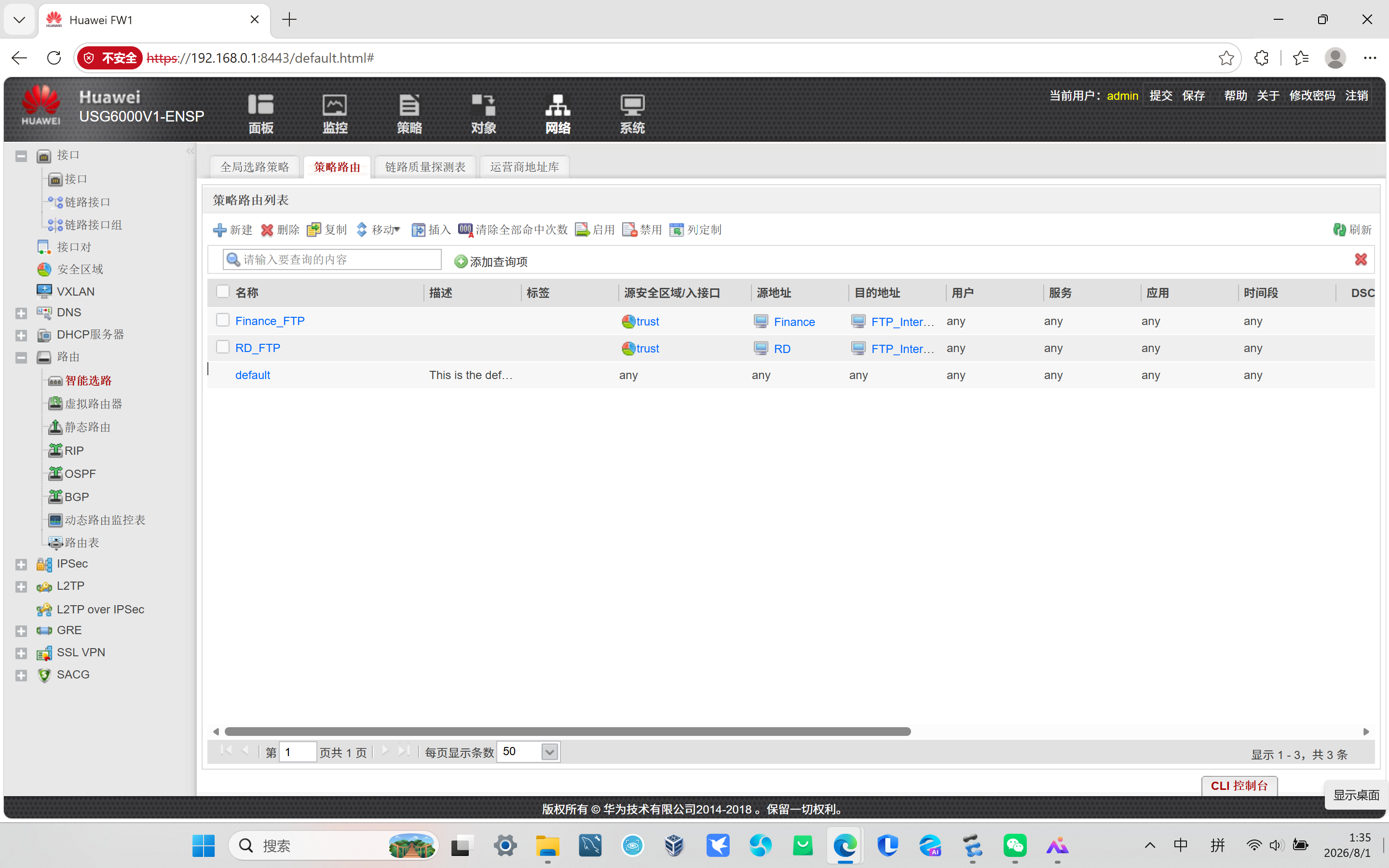

阶段 6 策略路由 PBR（绑定地址组 + IP-Link）

规则 1 Finance_FTP（财务部访问 FTP 强制电信）

匹配条件：源安全区域 Trust、源地址组 Finance、目的 FTP_Server 动作：出接口 GE1/0/1，下一跳 14.0.0.2，绑定 IP-Link DX_IP

规则 2 RD_FTP（研发访问 FTP 强制联通）

匹配条件：源 Trust、源地址 RD、目的 FTP_Server 动作：出接口 GE1/0/2，下一跳 12.0.0.2，绑定 IP-Link LT_IP

最后绑定到内网子接口 GE1/0/0.10、GE1/0/0.20

PBR 完整 CLI

policy-based-route FTP_RULE permit node 10
 if-match source-address Finance
 if-match source-zone trust
 if-match destination-address FTP_Server
 apply output-interface GigabitEthernet 1/0/1
 apply ip nexthop 14.0.0.2
 apply ip-link DX_IP
policy-based-route FTP_RULE permit node 20
 if-match source-address RD
 if-match source-zone trust
 if-match destination-address FTP_Server
 apply output-interface GigabitEthernet 1/0/2
 apply ip nexthop 12.0.0.2
 apply ip-link LT_IP
# 内网子接口调用策略路由
interface GigabitEthernet 1/0.10
 ip policy-based-route FTP_RULE
interface GigabitEthernet 1/0.20
 ip policy-based-route FTP_RULE

阶段 7 ISP 就近选路 + IS-IS 路由

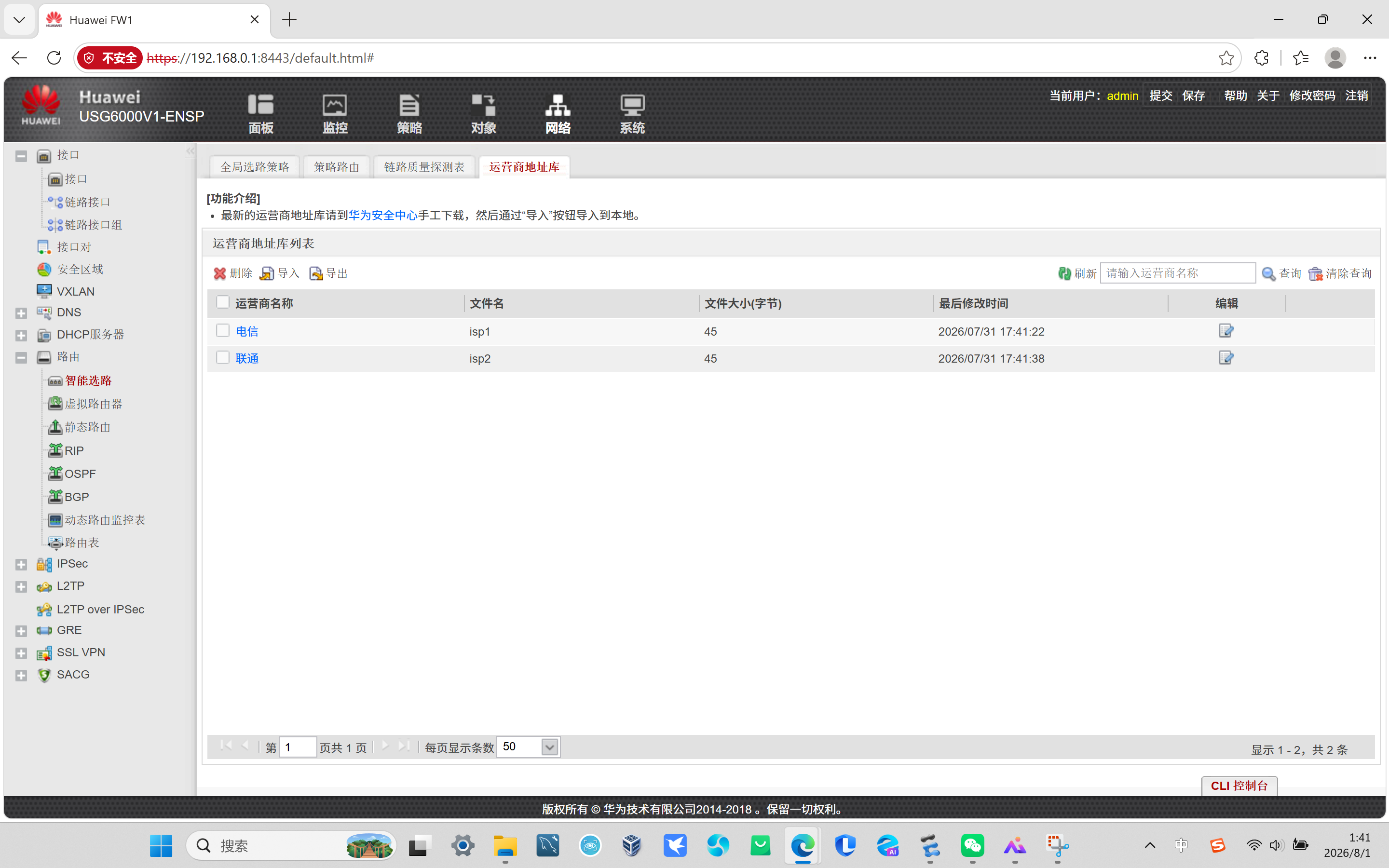

  1. 【网络】→【智能选路】→运营商地址库，导入电信、联通 CSV 地址文件
  2. 新建链路接口 DX、LT，分别绑定对应接口、运营商、IP-Link、缺省路由
  3. 全局选路：带宽负载分担，过载阈值 90
  4. 全局开启 IS-IS 进程，导入运营商明细路由

ISP+IS-IS CLI

# 全局智能选路
global route-policy
 load-balance bandwidth
 add link-interface DX
 add link-interface YD
 overload-threshold inbound 90
 overload-threshold outbound 90
# 电信链路组
multi-link group DX
 interface GigabitEthernet 1/0/1
 nexthop 14.0.0.2
 isp ChinaTelecom
 health-check DX_IP
 default-enable
# 联通链路组
multi-link group YD
 interface GigabitEthernet 1/0/2
 nexthop 12.0.0.2
 isp ChinaUnicom
 health-check LT_IP
 default-enable
# IS-IS动态路由
isis 1
 network-entity 49.0000.14000000.0000
import isp-route
# 双缺省路由绑定IP-Link
ip route-static 0.0.0.0 0 14.0.0.2 track ip DX_IP
ip route-static 0.0.0.0 0 12.0.0.2 track ip LT_IP

阶段 8 NAT 全套配置（区分 EasyIP/Net Server）

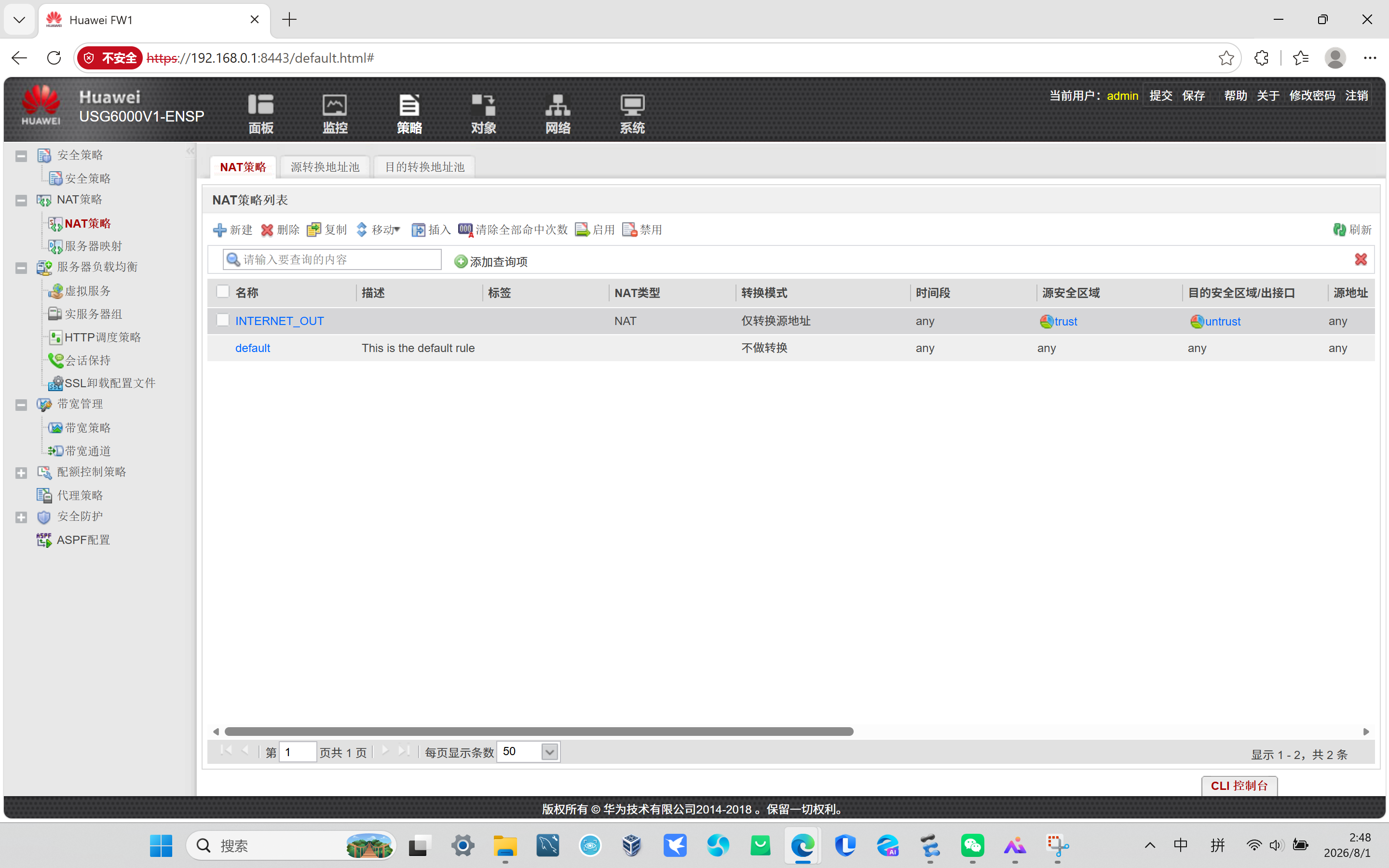

8.1 EasyIP 源 NAT（内网上网）WEB：【策略】→【NAT 策略】→新建

规则名称 INTERNET_OUT，源 Trust、目的 Untrust，动作出接口 EasyIP

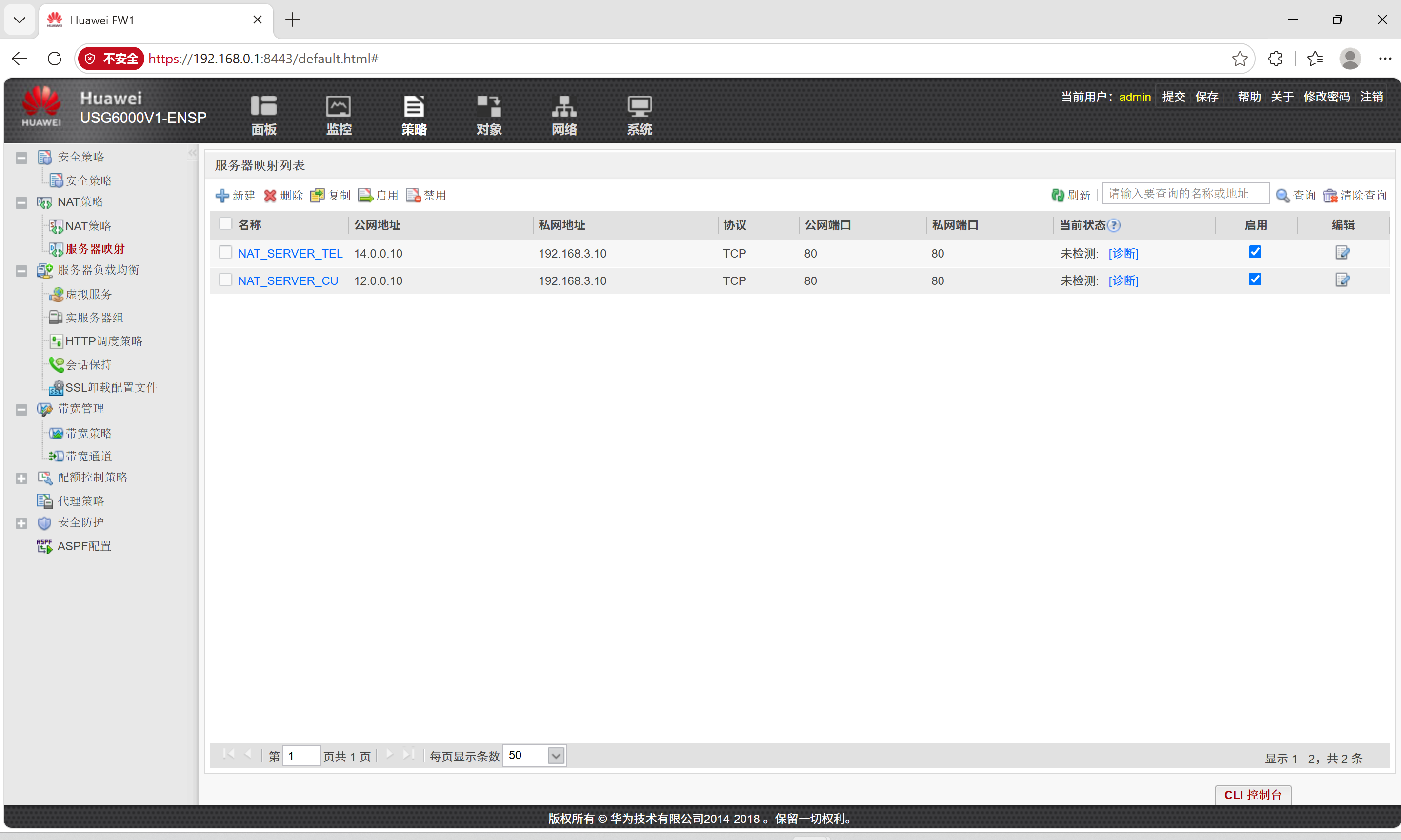

8.2 NAT Server（外网域名访问 Web，双公网 IP 映射）

  1. 电信映射：global 14.0.0.10 www inside 192.168.3.10 www
  2. 联通映射：global 12.0.0.10 www inside 192.168.3.10 www

NAT 完整 CLI

# 外网服务器映射
nat server protocol tcp global 14.0.0.10 www inside 192.168.3.10 www no-reverse
nat server protocol tcp global 12.0.0.10 www inside 192.168.3.10 www no-reverse
# 内网EasyIP上网
nat-policy
 rule name OUT_EASYIP
  source-zone trust
  destination-zone untrust
  action nat easy-ip

阶段 9ACL 域间安全策略

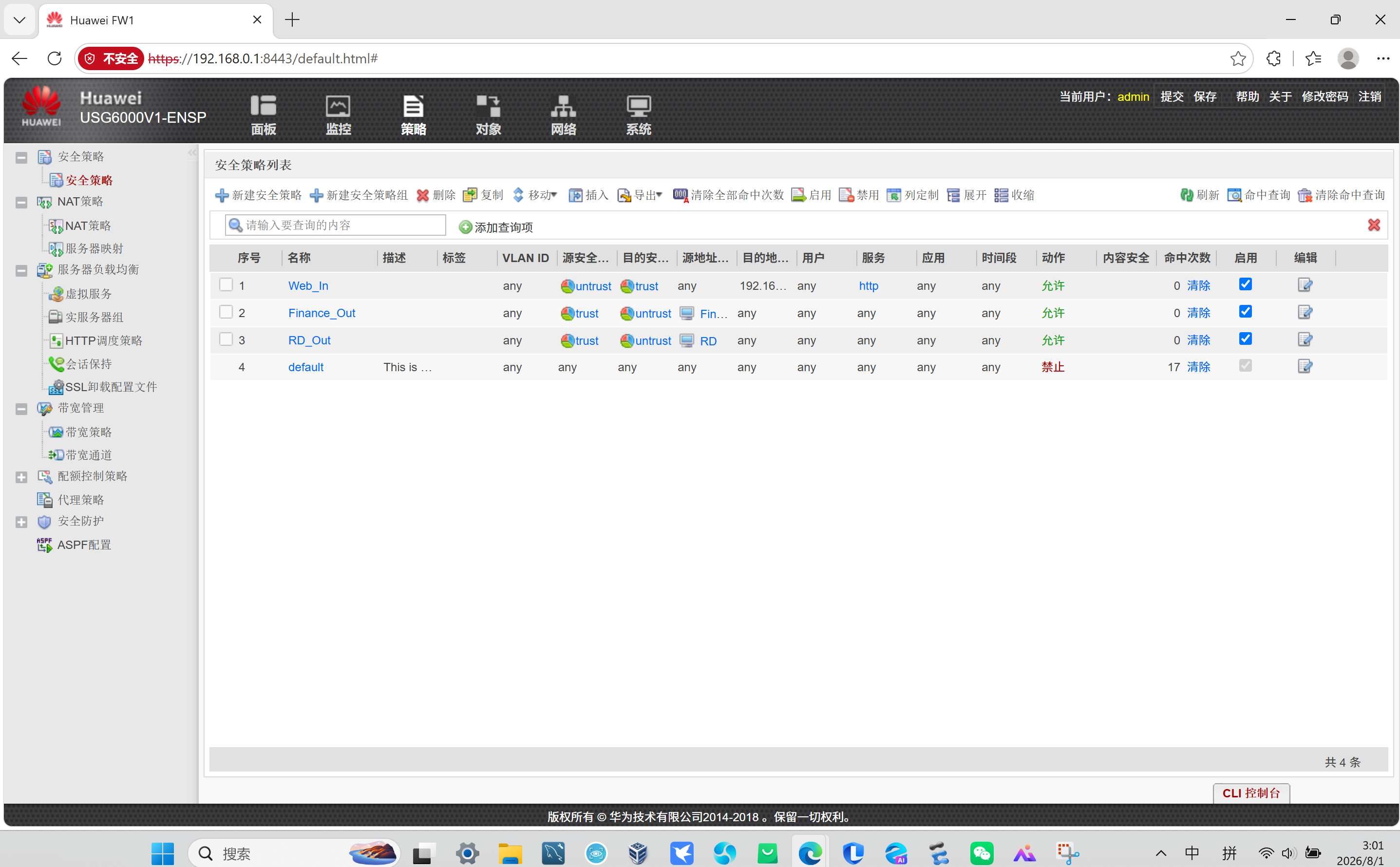

WEB 路径：【策略】→【安全策略】新建 3 条精准规则

规则 1 Finance_Out（财务部免认证上网） 源区域 Trust、源地址 Finance、用户免认证、动作允许 规则 2 RD_Out（研发匿名认证上网） 源 Trust、源 RD、用户匿名认证、动作允许 规则 3 Web_In（外网仅访问内网 80） 源 Untrust、目的 WebServer、服务 HTTP、动作允许 全局默认策略修改为 deny

安全策略 CLI

security-policy
# 财务部免认证上网
 rule name Finance_Out
  source-zone trust
  source-address Finance
  action permit
# 研发匿名认证上网
 rule name RD_Out
  source-zone trust
  source-address RD
  action permit
# 外网仅放行Web80
 rule name Web_Access
  source-zone untrust
  destination-address WebServer
  service http
  action permit
default action deny

四、全网验证测试

第一步：基础连通性 ping 测试（先测底层网络）

  1. 财务部 PC ping 50.0.0.0，tracert 第一跳 14.0.0.1 电信；
  2. 研发 PC ping FTP，tracert 走 12.0.0.2 联通；
  3. 断开 GE1/0/1 电信网线，IP-Link 检测 Down，流量自动切换联通出口。

第二步：业务 + 域名测试

  1. 财务部打开web.test.com，无认证弹窗；
  2. 研发打开网页弹出匿名认证页面，登录后正常访问；
  3. 电信外网 PC 解析web.test.com得到 14.0.0.10，联通解析得到 12.0.0.10，均可打开内网网站。

防火墙查询验证命令

display ip-link all         # 查看链路检测状态
display policy-based-route all # 策略路由规则
display nat-policy rule all # NAT配置
display security-policy all # ACL安全策略
display firewall session table verbose # 流量会话
display isis peer # IS-IS路由邻居

五、实验现象与考试结论

  1. 路由策略生效：财务部强制电信、研发强制联通，IP-Link 故障自动切换，无全局健康检查；
  2. ISP 就近选路：访问对应运营商网段不走跨线路，延迟降低；
  3. Web 认证区分生效：财务部免登、研发匿名登录，所有策略绑定地址组（考试得分点）；
  4. NAT 双向正常：内网 EasyIP、外网 NAT Server 双公网域名访问；
  5. 智能 DNS 实现运营商区分解析，满足域名访问需求；
  6. ACL 安全策略精细化管控，外网仅开放 Web 服务，内网业务正常放行。

六、高频故障排查

1、策略路由不生效：内网子接口未绑定 PBR、IP-Link 状态 Down；

2、网页不弹出认证：Trust 域未绑定匿名认证模板；

3、外网打不开 Web：NAT Server 配置错误、安全策略未放行 80；

4、跨运营商访问卡顿：未导入 ISP 地址库；

5、链路断不切换：IP-Link 探测网关填写错误；

6、域名解析不分运营商：智能 DNS 虚 IP 池未配置两条公网地址。
