KP4050 是必易推出的 副边同步整流（SR）控制器芯片系列，主打 高耐压、快关断、0 V 输出仍能工作，用于替代反激/LLC/正激等拓扑中的 肖特基二极管，显著提升效率、降低发热，广泛应用于 USB-PD 快充、适配器、工业电源、车载 DC-DC 等场景。


KP4050 系列型号一览

型号	封装	驱动能力	特点	应用场景
KP4050LGA	SOT23-6L	±0.8 A / ±5 A	180 V 耐压，支持 High/Low Side	快充、工业电源
KP4050WPA	SOP-8	±1 A / ±6 A	更大驱动电流，适合大电流 MOSFET	24 V/5 A 电源
KP4050SPA	DIP-8	±1 A / ±6 A	插件封装，适合手工焊接	维修市场、工业板
KP4050BGA	DFN2×2	±0.5 A / ±3 A	超小封装，适合高密度板	迷你适配器、模块

    注：所有型号均支持 DCM/QR/CCM 三种工作模式，无需更换外围即可切换拓扑。


KP4050 系列核心特点

    180 V 高压自供电

        无需辅助绕组，节省变压器 1 个绕组，降低成本和复杂度。


    <30 ns 关断延时

        支持 CCM 模式，避免体二极管导通，效率提升 2-4 %。


    0 V 输出仍能工作

        内置双 LDO 自动切换，USB-PD 降档不掉电。


    智能开通检测

        防止 DCM 振铃误开通，零误动作，无需外接 RC 滤波。


    High-Side / Low-Side 通用

        同一颗料，Buck、Flyback、LLC 都能用，BOM 统一。


    7 重保护机制

        OVP / OCP / OTP / UVLO / 短路打嗝 / 过温锁存，全自恢复。

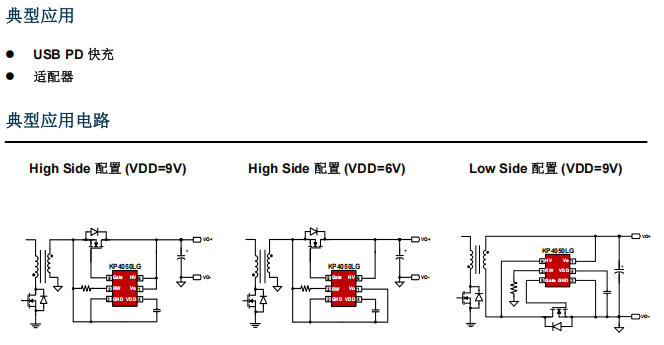

典型应用电路（以 KP4050LGA 为例）

场景：20 V/3 A USB-PD 快充副边整流



外围仅 3 颗器件

    0.22 µF VDD 去耦
    2.2 Ω Gate 小电阻（抑制振铃）
    100 kΩ RW 脚到地（设定开通阈值）

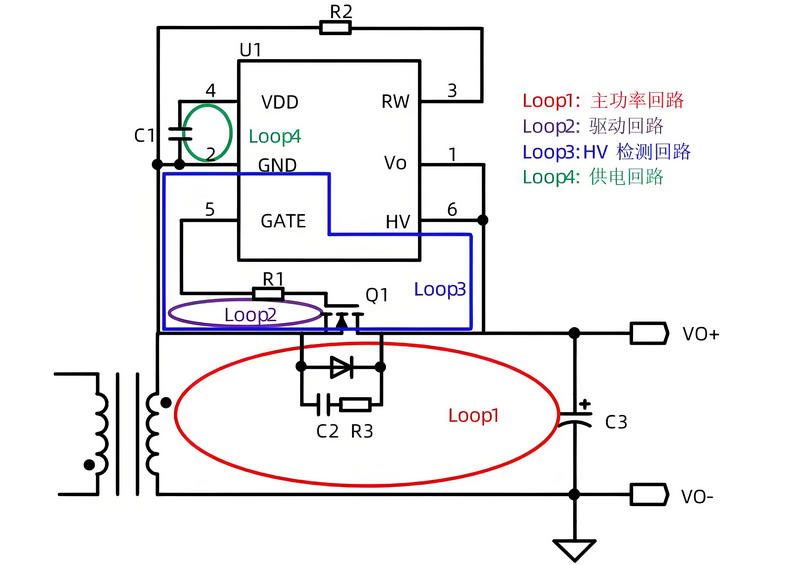

PCB 设计要点（干货区）

1. 功率环路最小化

    SR MOSFET → 输出电容 → 变压器副边 构成的环路 < 1 cm²，降低寄生电感，避免关断尖峰。
    推荐使用 Kelvin 连接 到 HV 脚，避免驱动地弹。


2. HV 脚走线

    远离高频开关节点，平行长度 < 3 mm，防止误触发。
    若 High-Side 应用，HV 脚与 MOSFET D 极走线 短而粗，建议 1 mm 线宽 / 1 oz 铜厚。


3. Gate 驱动路径

    Gate 走线 < 10 mm，远离变压器、SW 节点，避免耦合负压尖峰。
    串联 2.2 – 10 Ω 小电阻 + 并联 10 kΩ 下拉，抑制振铃 + 防静电。


4. VDD 电容布局

    0.22 µF 陶瓷电容紧贴 Pin4-Pin2，环路面积 < 0.2 cm²，避免供电毛刺导致误关断。


5. 地线分区

    **功率地（MOSFET S）与信号地（IC GND）**单点连接，避免共地干扰。
    若输出电流 >3 A，顶层/底层铜皮开窗，多过孔散热。


实测数据对比（KP4050 vs 肖特基）

条件	肖特基 MBR20200	KP4050LGA + 100 V/3 mΩ	提升
20 V/3 A 效率	88.2 %	92.1 %	+3.9 %
芯片温度	105 ℃	78 ℃	-27 K
输出纹波	180 mV	120 mV	-33 %
元件数量	1 颗	1 颗 IC + 1 颗 MOS	体积反而更小
