芯片简介

GC9108是低压全桥驱动芯片，专为5V及以下电压系统设计。该芯片工作电压范围2~6V，可提供1.1A持续电流或2.2A峰值电流输出，采用标准SOP8封装。

核心特性

• 低压驱动：2~6V工作电压，480mΩ导通阻抗

• 双模式控制：支持PWM调速和直接逻辑控制

• 智能保护：

  • 过温保护（170℃触发）

  • 欠压保护（2V关断阈值）

• 超低功耗：睡眠模式电流<1μA

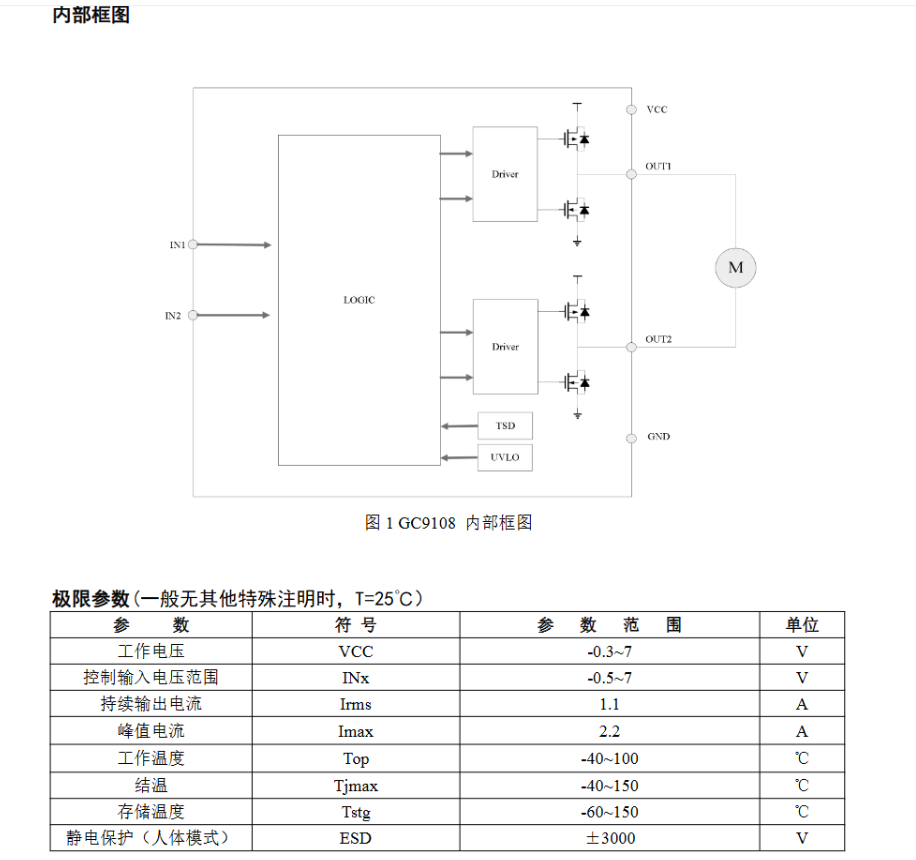

关键参数

典型应用

• 微型摄像机云台

• 智能玩具电机

• 电动牙刷驱动

• 智能水/气表阀门

• 小型机器人关节

设计优势

1. 集成100kΩ下拉电阻，默认安全状态

2. 支持250kHz高频PWM控制

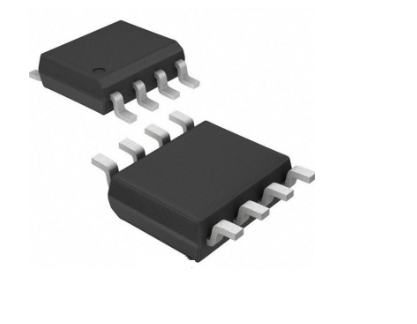

3. 采用节省空间的SOP8封装（4.9×3.9mm）

4. 标准包装每盘4K颗，便于批量生产

该芯片通过优化的低压驱动架构和多重保护机制，为便携式设备提供了高性价比的电机驱动解决方案。
