原标题：上百个以太网温湿度传感器大规模组网：网络规划与性能调优实战

添加图片注释，不超过 140 字（可选）

1

摘要：中小型点位温湿度监测组网逻辑简单、故障少、调试容易，但当项目规模达到上百点、数百点高密度集中部署时，普通家用组网逻辑、默认设备参数、无规划IP配置会直接引发批量离线、网络抖动、广播风暴、数据吞吐拥堵、端口卡死、时序数据断档等顽固性问题。大型档案馆、多楼栋园区机房、IDC模块机房、医药冷链库区普遍存在大规模组网不稳定的通病。本文基于百点级项目实战经验，从大规模组网痛点、IP/VLAN精细化规划、广播隔离与网络分层、上报吞吐优化、交换机带宽与功率预算、性能瓶颈排查、落地经验总结七大维度，完整拆解大规模以太网温湿度传感器组网的标准化调优方案，解决大项目“验收正常、后期崩盘”的行业难题。

添加图片注释，不超过 140 字（可选）

1

关键词：大规模组网；以太网温湿度传感器；网络规划；VLAN划分；广播隔离；带宽预算；性能调优

一、前言

单区域十几个点位的温湿度监测，基本无需复杂规划，即插即用即可稳定运行。但当项目规模扩张至100点、200点甚至500点以上，整个局域网从“简单终端网络”转变为高并发物联网采集网络。

大量工程实践证明：大规模组网故障99%不是设备硬件问题，而是网络架构无分层、流量无隔离、参数无调优、预算无预留。默认出厂参数在密集并发场景下会持续累积网络压力，运行1–3个月后集中爆发批量离线、数据卡顿、端口卡死故障。

添加图片注释，不超过 140 字（可选）

0

本文针对百点级超大组网场景，输出一套可直接复用的标准化网络规划、流量优化、性能调优、故障排查落地体系，支撑大型项目7×24h长期稳定运行。

二、上百点位大规模组网核心技术难点

大规模密集组网与小规模组网存在本质架构差异，常规调试手段完全失效，核心难点集中在七大问题。

2.1 终端并发量大，全网流量无序拥堵

上百台传感器同时进行心跳发包、数据上报、ARP探测、链路保活，若无错峰机制，会形成周期性流量波峰，交换机端口队列溢出，有效采集报文被丢弃，出现大面积假性离线。

2.2 IP混乱与地址冲突频发

大规模项目采用DHCP自动获取IP，会出现地址漂移、租期冲突、设备顶替、点位错乱，后期运维无法对应物理点位，故障排查完全失控。

2.3 全域广播风暴无法自愈

大量终端同时发送广播报文、组播报文、设备发现报文，叠加形成微型广播风暴，小规模网络无感知，大规模组网直接导致全网抖动、延时飙升、丢包加剧。

2.4 网络无分层、故障无隔离

所有点位单网段平铺部署，任意一台设备故障、任意一段线路干扰、任意端口环路，故障会扩散至全网，引发批量离线。

2.5 交换机带宽与POE功率预算不足

工程选型只看端口数量，不核算整机带宽、转发容量、POE总功率，满载运行后交换机降速、端口重启、功率过载，形成持续性不稳定。

2.6 默认上报参数不适配大并发场景

所有设备统一10s/15s高频上报、统一心跳周期，形成“同步并发峰值”，长期冲击交换机缓存和平台解析能力。

2.7 性能瓶颈隐蔽、排查难度大

大规模组网故障多为软性故障，无明显报错、无固定规律，短时重启恢复，长期反复发作，常规排查手段无法定位根源。

三、大规模组网IP与VLAN精细化规划方案

百点级组网稳定的核心前提：网络先规整、流量再优化。IP规划和VLAN分区是大型项目稳定的基石。

3.1 静态IP分段规划标准

大规模组网严禁DHCP部署，全部采用静态IP固化配置。按照“区域-楼栋-交换机-端口”四级分段规划，每台交换机占用一段独立IP区间，杜绝跨段混乱。

建立完整《IP-MAC-点位-交换机端口》四维台账，做到设备、IP、物理位置一一对应，后期故障可精准定位。

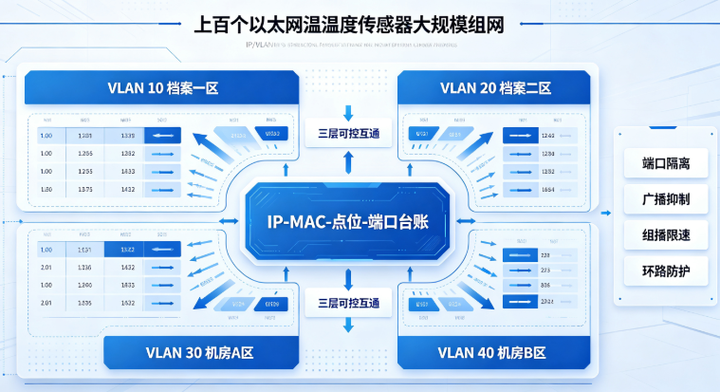

3.2 基于物理区域的VLAN划分原则

百点以上项目必须做VLAN逻辑隔离，禁止单网段平铺组网。划分标准：单库房、单楼层、单楼栋、单区域独立一个VLAN。

每个VLAN独立网段，实现流量隔离、故障隔离、广播隔离，单个区域故障不会扩散全网，彻底解决批量离线问题。

3.3 核心交换机三层互通配置

通过核心交换机三层转发，实现不同VLAN之间可控互通，保障监控平台可以统一采集所有点位数据，同时隔离底层终端互访，兼顾统一性与安全性。

四、广播隔离与网络分层架构优化

大规模组网必须摒弃扁平组网，采用标准化三层网络架构，从底层杜绝广播风暴。

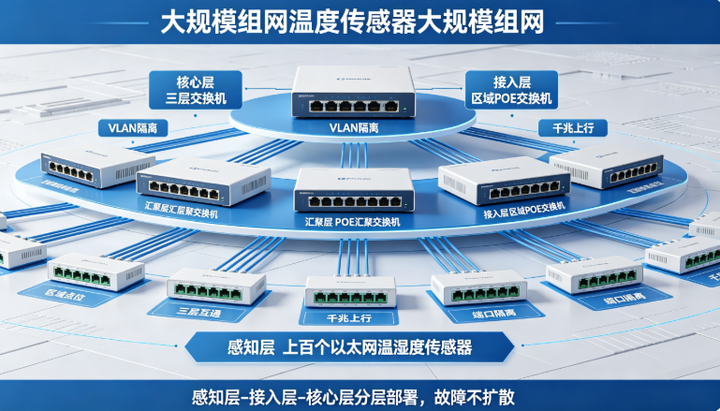

4.1 标准三层网络架构搭建

感知层：所有以太网温湿度传感器终端；

接入层：工业POE接入交换机，就近区域汇聚点位；

核心层：核心三层交换机，负责VLAN转发、全网流量调度、策略管控。

4.2 多重广播隔离策略

1. 接入端口开启端口隔离，同交换机下终端二层互访隔离，设备之间无法互相发包干扰；

2. 全局开启广播风暴抑制、组播限速、未知单播限速，限制单端口最大广播流量；

3. 关闭设备无用广播协议、自动发现协议，精简全网无效报文；

4. 交换机关闭闲置端口，防止非法接入、端口环路引发风暴。

4.3 环路防护优化

大规模布线极易出现隐性环路，开启STP环路检测、端口环路保护，防止线路错接、私接导致全网瘫痪。

五、数据上报与心跳吞吐性能专项优化

百点组网卡顿90%源于上报并发无错峰、心跳参数一刀切。

5.1 心跳错峰机制配置

禁用所有设备统一心跳周期，同区域设备采用梯度错峰心跳，每台设备偏移1–3秒打散发包时间，彻底消除周期性流量峰值。

大规模标准参数：心跳25–30s，超时判定90s，兼顾链路保活与低网络负载。

5.2 上报频率分级调配

稳定库房、机房稳态环境：上报周期30–60s，大幅降低全网吞吐压力；

风口、设备热源、出入口波动区域：单独保留10–20s高频采集，实现差异化监测。

5.3 平台轮询策略优化

平台禁止全网同时轮询，采用分组分时轮询，按VLAN、按交换机分组错开采集时间，避免瞬时并发冲击。

5.4 设备报文精简优化

关闭设备冗余字段、无效协议报文、调试日志上报，只保留温湿度、设备状态、告警核心报文，最小化单设备流量开销。

六、交换机端口负载与带宽功率预算规范

大型项目选型必须做严格预算，避免满载运行导致性能崩盘。

6.1 POE功率预算标准

所有POE交换机禁止满载使用，整机功率预留30%以上余量，应对设备上电峰值、高温功率衰减、瞬时浪涌负载。

6.2 端口带宽与转发容量预算

接入交换机百兆端口足够温湿度终端使用，但核心交换机必须保证千兆上行，避免上行端口带宽瓶颈。

核算整机包转发率，确保百点并发下转发无溢出、无丢包。

6.3 端口参数标准化配置

强制100M全双工、关闭EEE绿色节能、关闭端口休眠、固定速率协商，杜绝端口动态波动导致的隐性离线。

七、大规模组网性能瓶颈排查体系

针对大型项目软性故障，建立标准化排查流程，快速定位瓶颈。

7.1 网络质量排查

批量检测全网延时、抖动、丢包，定位异常端口与异常区域，区分是全网问题还是局部点位问题。

7.2 流量分析排查

抓取全网报文，分析广播包占比、无效报文占比、并发峰值时段，针对性做流量限流与报文精简。

7.3 设备运行状态排查

检查设备内存占用、TCP连接数、重启记录，排查长期挂网内存泄漏、僵死连接问题。

7.4 端口状态排查

查看交换机端口错包数、丢包数、CRC错误，定位网线老化、接触不良、干扰严重点位。

八、百点级大规模项目落地实战经验总结

1.小项目看设备，大项目看架构：百点组网稳定核心是分层架构、VLAN隔离、流量规整，而非单纯设备质量。

2. 严禁默认参数上线：出厂统一参数是大规模组网拥堵的根源，必须错峰心跳、分级上报、报文精简。

3. 网络预留余量是关键：功率、带宽、端口、IP地址必须预留扩容空间，避免后期增量导致系统崩盘。

4. 先隔离、后优化：先通过VLAN和端口隔离切断故障扩散路径，再优化吞吐性能，排查效率提升10倍以上。

5. 台账化管理必不可少：大规模项目无台账=后期运维失控，必须建立完整IP、点位、端口、参数档案。

九、方案总结

上百点位以太网温湿度传感器大规模组网，最大风险不是设备故障，而是扁平化组网、无隔离流量、无错峰参数、无预算余量导致的系统性网络问题。通过标准化三层网络架构、VLAN分区隔离、IP精细化分段、广播风暴抑制、心跳错峰调优、带宽功率预算、标准化瓶颈排查体系，可彻底解决大型项目批量离线、数据拥堵、网络抖动、长期不稳定等疑难问题。

整套方案可支撑百点至五百点级超大规模环境感知网络稳定运行，实现全年在线率≥99.95%，完全满足大型档案馆、数据中心、产业园区无人值守、合规审计、长期稳定运维要求。

你做大点位项目遇到最多的是广播风暴批量掉线，还是并发上报卡顿问题？欢迎交流组网踩坑经验。
