一、产品概述

VL822P-Q7是威盛电子（VIA Labs）旗下子公司推出的高性能USB 3.2 Gen2x1集线器控制器，采用QFN76封装（9×9×0.85mm），专为空间受限的高性能应用场景设计。该芯片支持1个上行端口和4个下行端口，所有端口均支持10Gbps SuperSpeed Plus传输速率，同时向下兼容USB 2.0/1.1设备。其高度集成化的设计、灵活的固件架构及广泛的兼容性，使其成为扩展坞、笔记本对接站、工业控制设备等领域的理想选择。

二、核心特性

1. 高速数据传输与多协议支持

10Gbps全端口支持：上行端口和4个下行端口均支持USB 3.2 Gen2x1标准，理论带宽达10Gbps，满足4K视频传输、高速存储设备等大数据量需求。

多速率兼容性：下行端口可同时连接SuperSpeed Plus（10Gbps）、SuperSpeed（5Gbps）、High Speed（480Mbps）、Full Speed（12Mbps）和Low Speed（1.5Mbps）设备，智能分配带宽以避免争用。

USB 2.0事务转换器（TT）：集成多事务转换器，当多个全速设备（如键盘、鼠标）同时连接时，可独立管理带宽，确保低延迟响应。

2. USB Power Delivery（USB-PD）与快速充电

USB-PD 3.0支持：内置USB Type-C端口管理器（TCPM），可连接VP230等TCPC芯片，实现双角色供电（DRP）、交替模式（Alternate Mode）等功能，支持最高100W功率传输。

灵活的充电配置：支持USB Battery Charging 1.2规范，可通过固件自定义每端口充电电流（1000mA至2400mA），兼容智能手机、平板电脑等设备的快充需求。

媒体控制支持：在USB-PD交替模式下，可选配置USB Billboard设备和HID端点，支持播放/暂停、音量调节等媒体按钮功能。

3. 高度集成与灵活设计

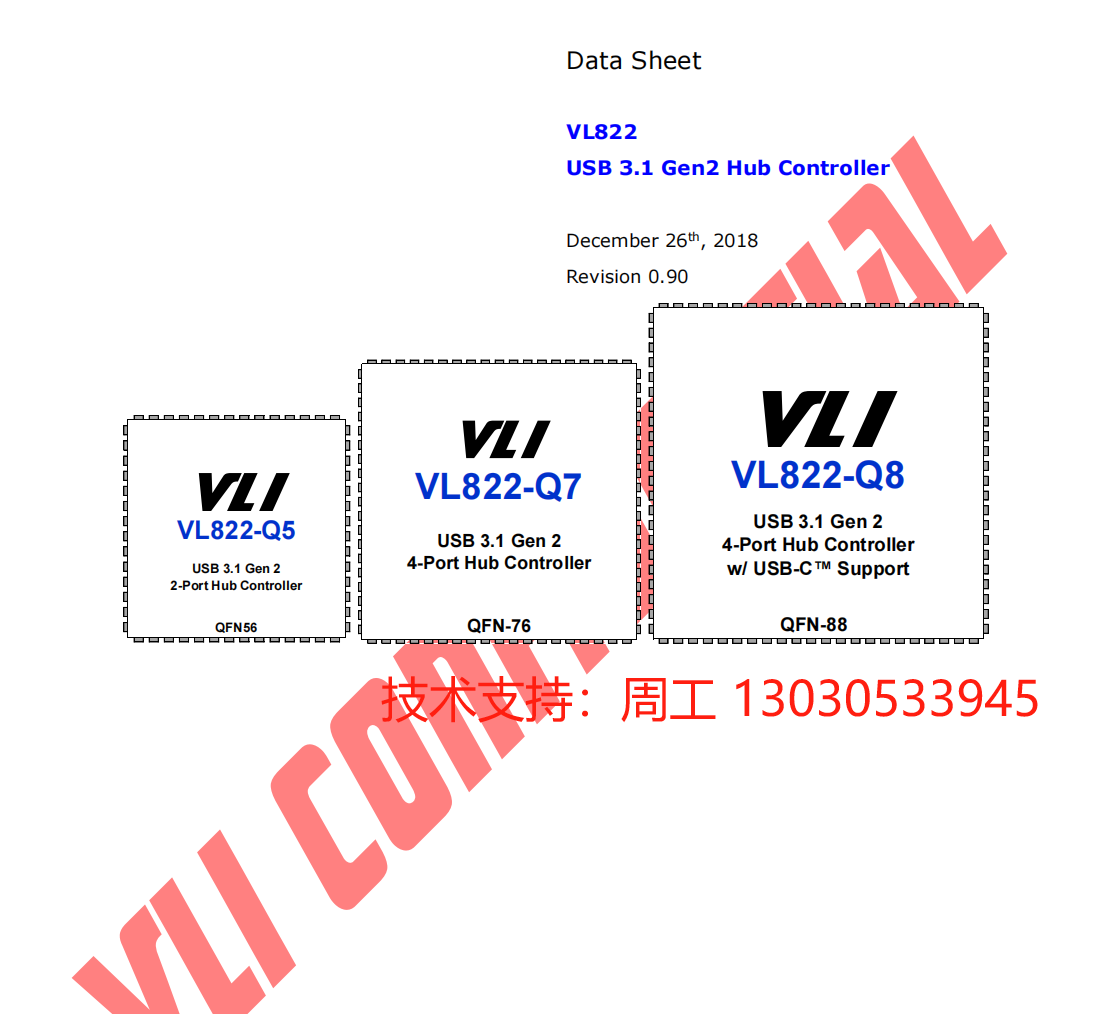

小封装优势：QFN76封装相比QFN88封装的VL822P-Q8节省约20%板面积，适合紧凑型设备设计。

外部Mux兼容性：虽未集成10Gbps Mux，但可通过外部Mux实现高速信号切换，优化信号完整性并降低成本。

分离式CC逻辑与Mux方案：若需扩展USB-C端口，可单独配置CC控制器（如VP246）和Mux芯片，灵活应对多端口需求。

4. 固件与软件支持

现场更新能力：支持通过固件升级调整USB配置、Tx均衡参数、GPIO行为等，适应不同应用场景。

跨平台兼容性：无需额外驱动即可兼容Windows、Mac OS X、Linux内核，并支持非x86平台（如智能手机、机顶盒）。

SDK与定制化开发：提供完整软件开发工具包（SDK），支持源码级定制，缩短产品开发周期。

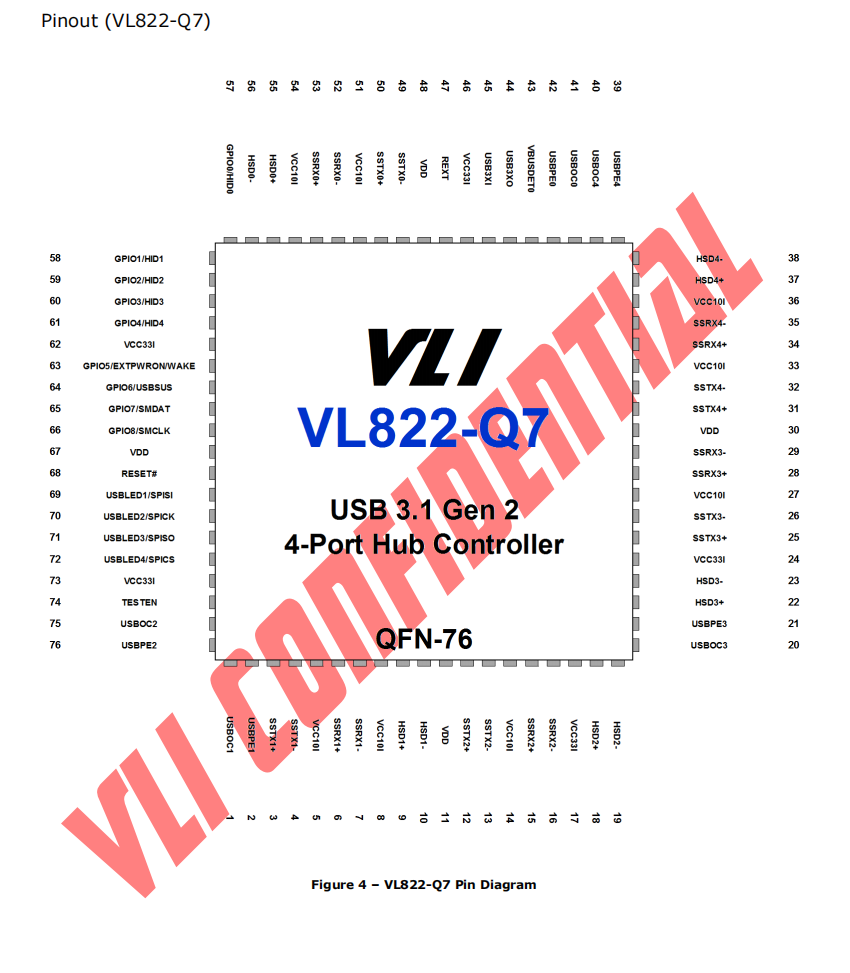

三、技术规格

参数

规格

封装形式 QFN76（9×9×0.85mm）

工作温度 -40°C至90°C（工业级）

电源电压 1.5V至9.5V

上行端口 1个，支持USB 3.2 Gen2x1（10Gbps）

下行端口 4个（可配置为2个），支持多速率设备组合

USB-PD版本 USB Power Delivery 3.0

充电电流 USB 2.0：500mA；USB 3.0：900mA；快充模式：1000mA-2400mA（可配置）

电磁兼容性 符合FCC/CE标准，支持工业环境抗干扰设计

四、应用场景

1. 扩展坞与对接站

典型案例：笔记本扩展坞需同时连接显示器、存储设备、外设等，VL822P-Q7的10Gbps带宽可确保4K视频与高速数据传输无冲突。

优势：小封装节省内部空间，USB-PD支持快速充电与设备供电，固件可定制端口功能（如锁定特定端口速率）。

2. 工业控制设备（MIPI PC）

典型案例：工控机需连接传感器、数据采集卡等低速设备，同时传输工业摄像头的高清视频。

优势：宽温工作范围（-40°C至90°C）适应恶劣环境，多事务转换器保障低速设备稳定性。

3. 桌面PC与主板集成

典型案例：主板前置面板需扩展多个USB端口，支持用户连接键盘、鼠标、U盘等设备。

优势：兼容性覆盖新旧设备，固件可优化端口供电策略以降低能耗。

4. 智能终端复合设备

典型案例：机顶盒、智能电视需通过USB连接摄像头、游戏手柄、移动硬盘等。

优势：无需驱动的即插即用体验，支持Android/Linux等非x86平台。

五、设计注意事项

散热设计：虽采用紧凑封装，但在高负载场景下需通过PCB铜箔或散热片优化热传导。

信号完整性：10Gbps高速信号对布线敏感，建议参考威盛官方设计指南进行阻抗匹配。

固件定制：针对特定应用场景（如工业控制），需通过SDK调整Tx均衡参数以增强信号质量。

电源管理：多端口快充场景下需配置外部电源开关，以实现过流保护与动态功率分配。

六、总结

VL822P-Q7凭借其10Gbps高速传输、USB-PD 3.0支持、小封装设计及灵活固件架构，成为高性能USB集线器领域的标杆产品。无论是消费电子、工业控制还是智能终端领域，该芯片均可通过定制化方案满足多样化需求，助力开发者快速实现稳定、高效的USB扩展功能。
