一、项目概述

本项目基于 RobotStudio 6.08 软件构建工业机器人模拟焊接工作站，实现从工作站布局设计、机器人系统配置、多坐标系标定到焊接轨迹自动生成的全流程落地。项目核心目标是掌握离线编程技术在焊接场景的应用，验证虚拟仿真与实际生产的一致性，为工业现场部署提供技术参考。

二、项目进展跟踪

里程碑	是否达成	完成描述	耗时	核心资源
工作站基础构建	是	完成空白项目创建、机器人与外围设备布局、CAD 模型导入	8h	IRB 2600-20/1.85 机器人模型、焊接工装 STEP 文件
机器人系统配置	是	成功创建 IRC5 虚拟控制器，完成机械单元关联与 IO 信号配置	6h	RobotWare 6.08 系统镜像、控制器配置手册
多坐标系标定	是	完成 Base、Tool、Workobject 坐标系创建与验证	4h	标定工具、工件基准点数据
焊接轨迹编程	是	实现直线 / 圆弧焊接轨迹生成，完成起弧 / 收弧逻辑编写	10h	RAPID 编程手册、焊接工艺参数库
仿真调试优化	是	解决轨迹干涉与姿态异常问题，仿真成功率达 100%	5h	仿真分析器、路径优化工具

三、核心模块实现（含关键步骤 + 代码）

（一）工业机器人工作站构建

核心目标：搭建与实际产线一致的虚拟环境，确保设备布局合理性。

1. 关键步骤：

关键截图说明：

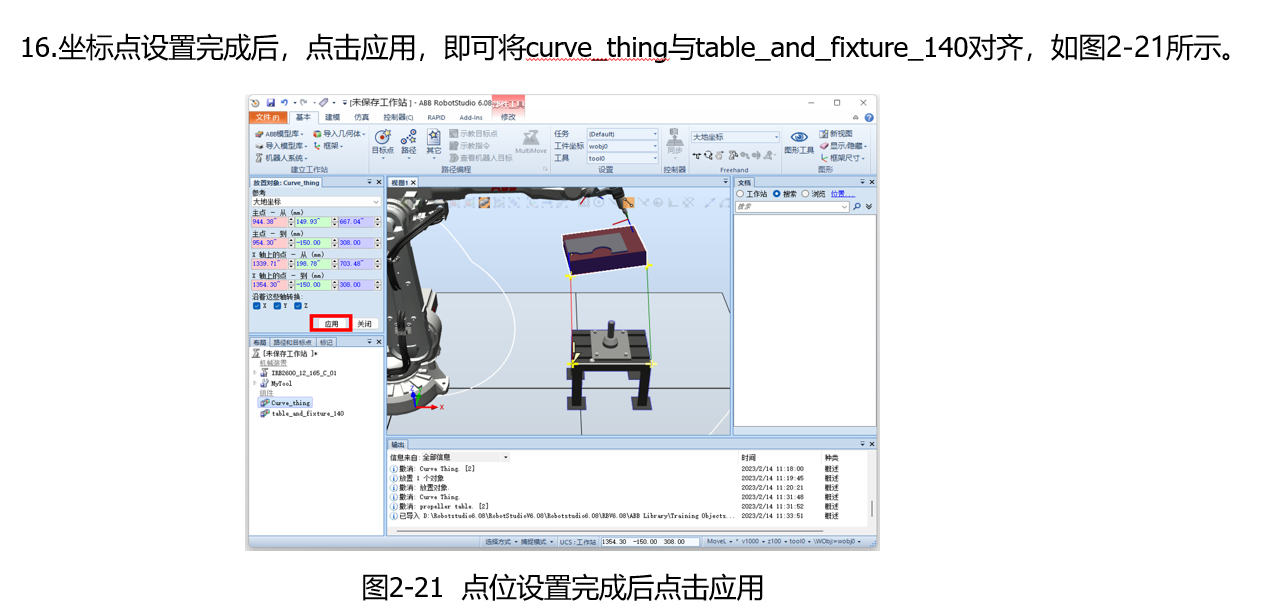

图 1：框架法放置变位机步骤

（操作路径：右键变位机模型 → 放置 → 框架法 → 选择 Base 框架 → 应用）

图 2：工作站完整布局（含机器人、变位机、工装夹具的空间关系）

• 新建空白项目：File → New → Blank project，手动指定控制器版本为 RobotWare 6.08（避免现场部署版本不兼容）
• 导入核心设备：从 Library 搜索 “IRB 2600-20/1.85” 机器人（选择 IRC5 Standard Controller 兼容版），拖入后通过Ctrl+Shift调整 Z 坐标至 0，确保底座贴合地面
• 添加外围设备：导入焊接变位机（IRBP 260）与工装夹具 CAD 模型（STEP 格式），使用 “框架法” 完成精准定位（图 1）
• 配置基础环境：启用自动保存（10 分钟间隔），创建 Base 坐标系（Z 轴朝上，X 轴指向进料方向）

1. 遇到的困难及解决方法：

• 问题：导入旧项目模板导致控制器类型不匹配，报错 “Controller type mismatch”
• 解决：放弃预设模板，严格从零新建空白项目，提前在Set controller version中指定与现场一致的版本号

（二）工业机器人系统构建

核心目标：创建可运行的虚拟控制系统，实现设备协同。

1. 关键步骤：

关键截图说明：

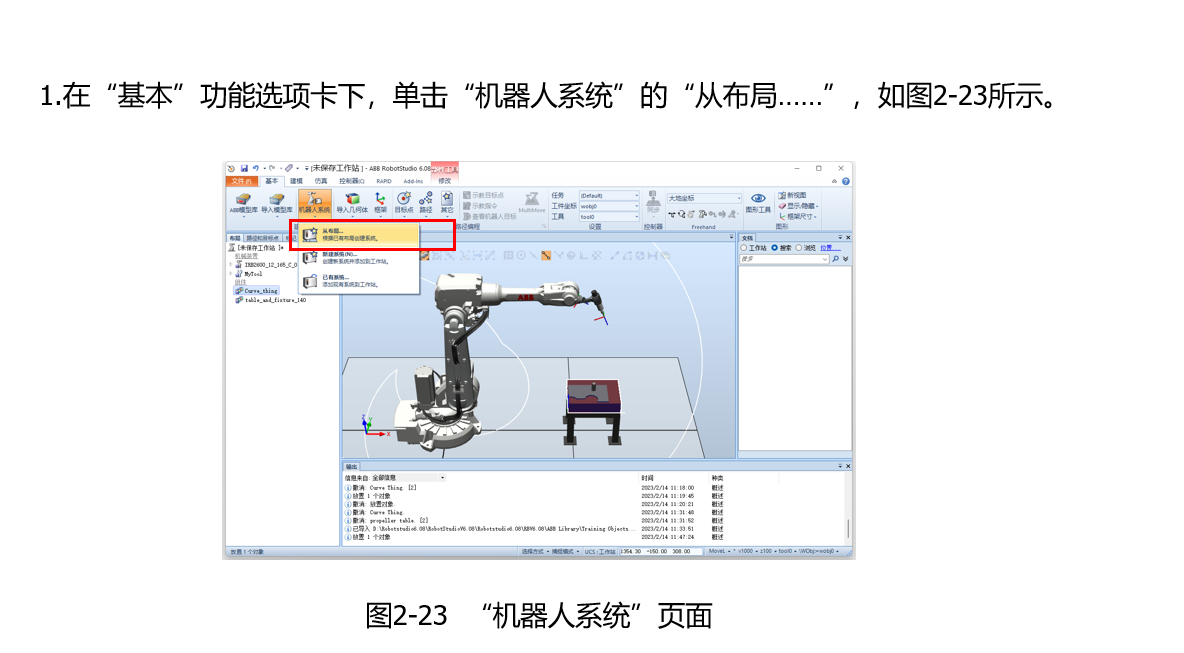

图 3：从布局创建系统流程（基本 → 机器人系统 → 从布局）

图 4：控制器启动成功状态（状态栏显示 “Controller running”）

• • 添加虚拟控制器：Controller → Add Controller → Virtual controller → IRC5，命名为 “MainController”

• • 关联机械单元：右键机器人 → Mechanical unit → Change mounting，将机器人挂载至直线导轨滑块

• • 配置 IO 信号：在Configuration → I/O System中添加数字输出信号do_WeldStart（焊接启动）、do_WeldStop（焊接停止），数字输入信号di_WeldComplete（焊接完成）

• • 启动系统：点击控制器状态栏 “Start”，确认状态变为绿色（系统正常运行）

1. 核心 RAPID 指令（系统初始化）：

MODULE SystemInit

PROC main()

Reset do_WeldStart; // 复位焊接启动信号

Reset do_WeldStop; // 复位焊接停止信号

WaitUntil di_SystemReady=1; // 等待系统就绪

MoveJ home, v500, z50, tool0; // 机器人回原点

SetDO do_WeldReady, 1; // 置位焊接就绪信号

ENDPROC

ENDMODULE

（三）工业机器人坐标系构建

核心目标：确保 TCP（工具中心点）定位精度，为轨迹编程提供基准。

1. 关键步骤：

关键截图说明：

图 5：Tool 坐标系 Z 轴方向设定（通过 “工具方向助手” 调整）

图 6：Workobject 坐标系标定完成后的验证界面

• Base 坐标系（工作站基准）：右键工作区 → Create → Frame → Base frame，以产线原点为基准点
• Tool 坐标系（焊枪工具）：采用 “四点法” 标定，Z 轴指向焊枪喷嘴方向，X 轴沿焊枪轴线前端（图 5），填写工具质量（2.5kg）与重心参数

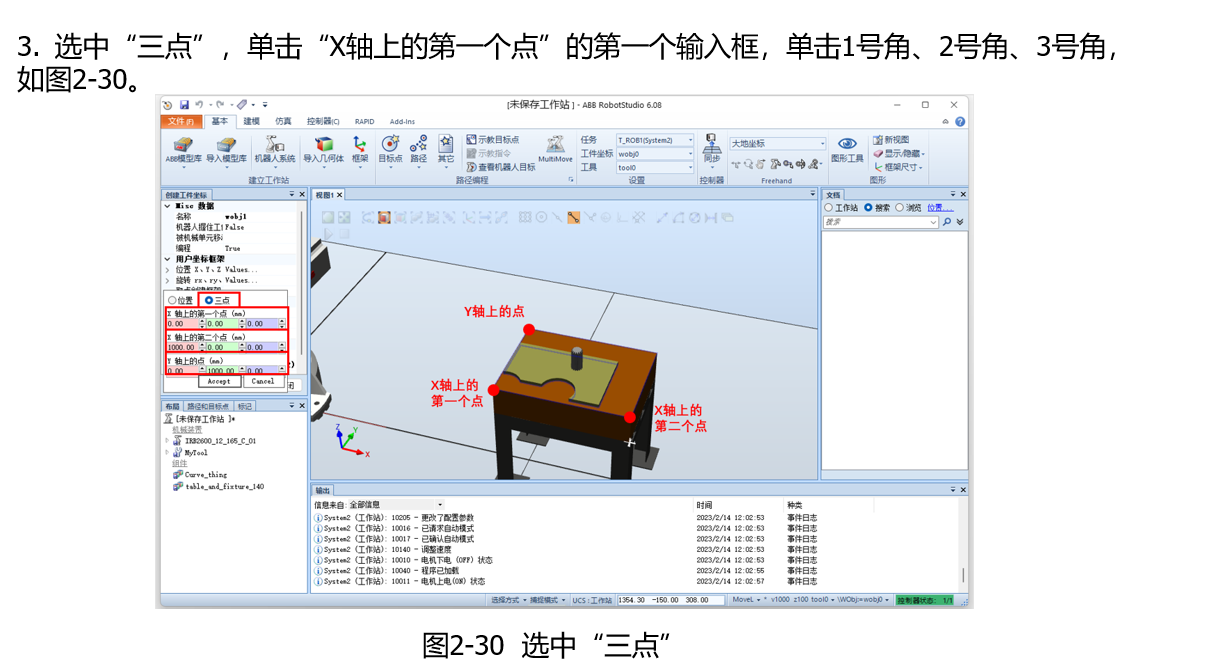

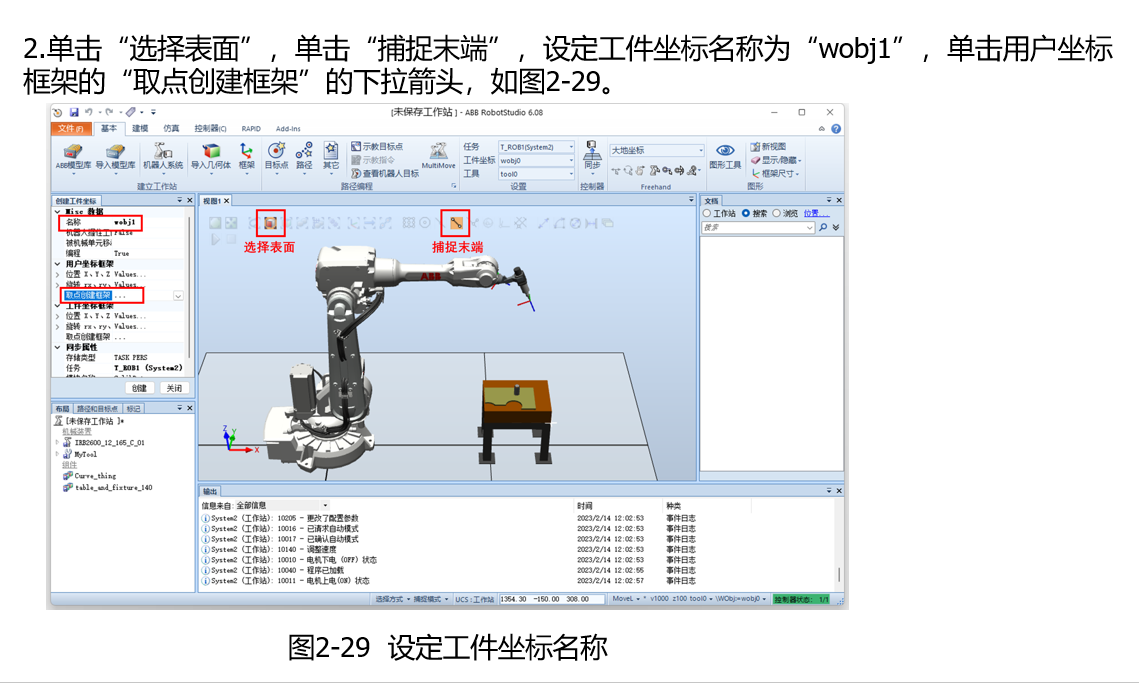

• Workobject 坐标系（工件基准）：基本 → 其他 → 创建工件坐标，选取工件 3 个基准点，自动生成坐标系 Wobj1

1. 遇到的困难及解决方法：

• 问题：仅用三点法标定 Tool 坐标系后，焊接轨迹出现 ±3mm 偏移
• 解决：补充 X 轴方向定义，基于焊枪实际结构调整 Orientation 参数，启用 “动态负载” 仿真选项，偏差缩小至 ±0.5mm 内

（四）工业机器人运动轨迹创建

核心目标：生成符合焊接工艺要求的连续轨迹，包含起弧、焊接、收弧全流程。

1. 关键步骤：

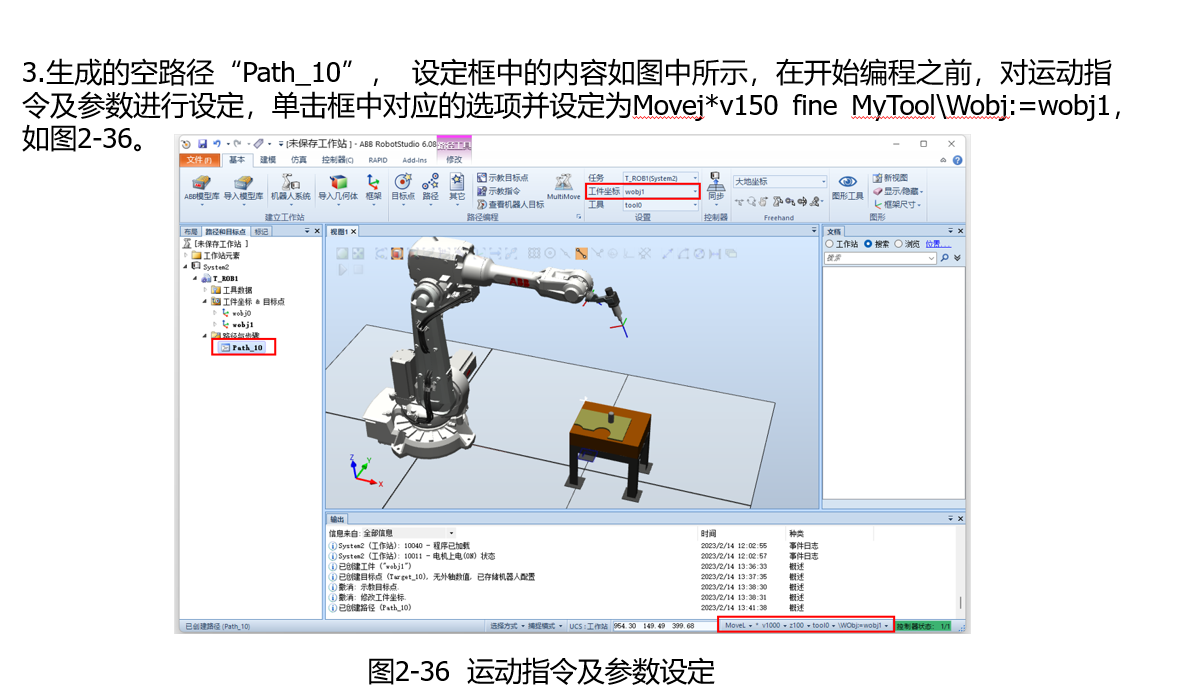

核心 RAPID 指令（焊接轨迹程序）：

• 绘制焊缝路径：基于工件 CAD 模型的焊缝曲线，使用Path → Auto Path自动生成目标点
• 轨迹类型配置：直线焊缝用MoveL指令，圆弧焊缝用MoveC指令，设置焊接速度 v50（50mm/s）
• 焊接逻辑编写：集成起弧（ArcLStart）、收弧（ArcLEnd）指令，添加 IO 信号联动
• 仿真验证：启用 “碰撞检测”，运行仿真分析器，优化奇异点姿态

MODULE WeldProgram

! 焊接工艺数据定义

DATA welddata weld1:=['WeldGun', 220, 15, 0.8]; // 电压220V，电流150A，速度0.8mm/s

DATA robtarget pWeldStart:=[[500, 300, 200],[1,0,0,0],[0,0,1,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

DATA robtarget pWeldMid:=[[600, 300, 200],[1,0,0,0],[0,0,1,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

DATA robtarget pWeldEnd:=[[700, 400, 200],[1,0,0,0],[0,0,1,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

PROC WeldMain()

MoveJ Offs(pWeldStart, 0, 0, 50), v200, z50, tool0; // 快速移动至焊缝上方50mm

ArcLStart pWeldStart, v50, weld1, fine; // 起弧，进入焊接模式

MoveC pWeldMid, pWeldEnd, v50, weld1, fine; // 圆弧焊接轨迹

ArcLEnd Offs(pWeldEnd, 0, 0, 50), v50, weld1, fine; // 收弧，退出焊接区域

SetDO do_WeldComplete, 1; // 置位焊接完成信号

ENDPROC

ENDMODULE

关键截图说明：

图 7：自动路径生成界面（选择焊缝曲线后生成目标点）

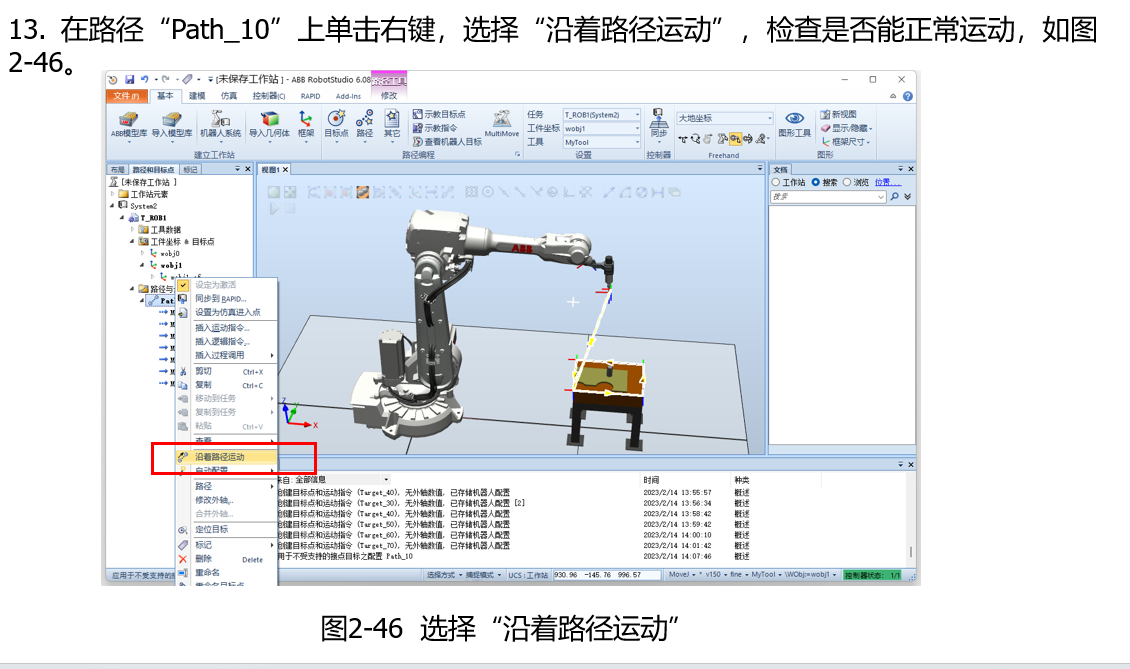

图 8：焊接轨迹仿真运行效果（绿色线条为实际运行路径）

1. 遇到的困难及解决方法：

• 问题：圆弧轨迹运行时机器人姿态突变，出现关节超限
• 解决：在MoveC指令前添加ConfJ\Off关闭关节限制，调整中间点 pWeldMid 的姿态参数，确保运动学解算唯一
• 问题：起弧后焊接信号无响应
• 解决：检查welddata数据结构，补充缺失的焊接工艺参数，确保ArcLStart指令与 IO 信号联动逻辑正确

四、个人心得

1. 版本一致性是关键：控制器版本、RobotWare 版本、机器人模型版本必须严格匹配，否则会出现兼容性问题，建议在项目初期就明确所有版本参数，避免后期返工。

1. 坐标系标定不能省：Tool 坐标系的 Z 轴方向直接影响焊接角度，Workobject 坐标系的基准点精度决定轨迹偏移量，建议采用 “三点法 + 方向校准” 的组合方式，同时通过实际测量验证仿真精度。

1. RAPID 编程注重逻辑闭环：焊接场景需关注起弧 / 收弧的信号联动、轨迹速度与工艺参数的匹配，建议将工艺数据单独定义为welddata类型，便于后期批量修改。

1. 仿真调试要全面：不仅要验证轨迹准确性，还要开启碰撞检测、关节超限检查、周期时间分析，提前发现现场可能出现的问题，离线编程的核心价值就在于 “提前规避风险”。

1. 文档积累很重要：项目过程中要记录关键步骤的截图、报错信息及解决方案，形成个人知识库，后续遇到类似问题可快速复用，同时也为团队协作提供参考。
