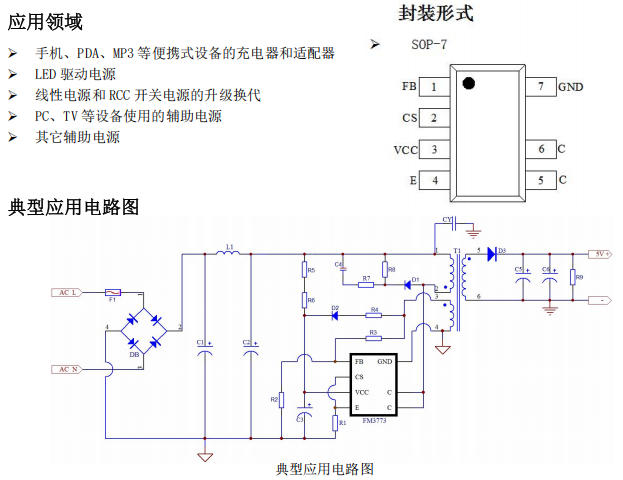

典型应用电路

BOM 极简：

• 电流检测：Rcs 一颗 1 % 电阻

• 电压反馈：RFBU、RFBD 两颗 1 % 电阻

• VCC 电容：10 µF/25 V X7R

• 输出电容：470 µF ×1（低 ESR）

• 无 Y 电容设计，传导 EMI 余量 > 6 dB

管脚封装与定义（SOP-7）

Pin	名称	描述
1	FB	辅助绕组分压输入，2 V 基准，内置线补
2	CS	原边电流检测，500 mV 阈值，500 ns LEB
3	VCC	芯片电源 9-22 V，内部 15.2 V 启动，4.9 V UVLO
4	E	内置 BJT 发射极，接功率地
5/6	C	内置 BJT 集电极，接变压器原边
7	GND	信号地 + 功率地

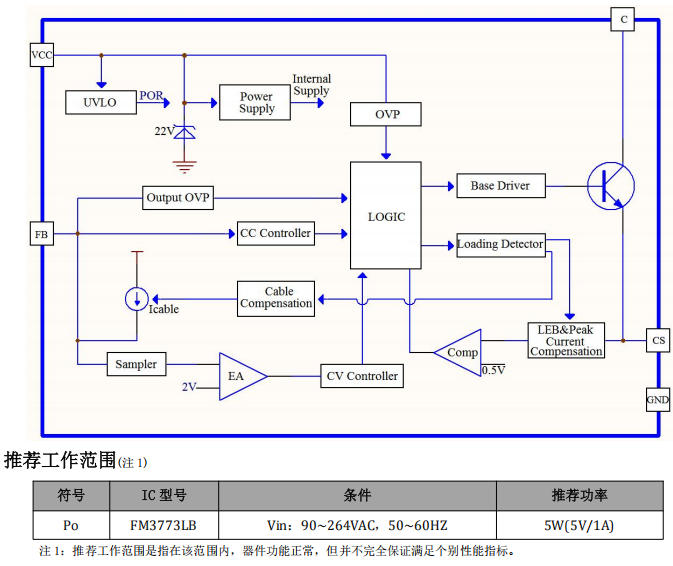

内部框图：一颗芯片 = 控制器 + BJT + 保护器

关键模块：

• QR 控制：谷底导通，最高 55 kHz，效率提升 2 %

• 线补：随负载增大自动抬高 FB 基准，补偿电缆压降 3 %/6 %/9 % 可选

• CC 算法：原边 Ipks 采样 + 退磁时间计算，恒流精度 ±5 %

• CV 算法：辅助绕组平台电压与 2 V 基准比较，恒压精度 ±3 %

电气亮点速览

参数	数值	备注
启动电流	2 µA	1 MΩ 启动电阻即可，待机 < 75 mW
工作电流	450 µA	VCC 电容 10 µF 足够
电流限制	500 mV	Rcs = 0.5 Ω → Ipks = 1 A
过温保护	145 ℃	20 ℃ 迟滞，自恢复
电缆补偿	可调	增大 FB 分压电阻即可增强
传导 EMI	余量 > 6 dB	抖频 + 谷底导通

调试锦囊

1. CC 点校准：
   IOUT = 0.5 × 500 mV × NPS / Rcs
   NPS = Np/Ns，Rcs 1 % 精度即可

2. 线补调节：
   增大 RFBU、RFBL 阻值，线补电流 60 µA 自动抬升 FB 电压

3. QR 变压器：
   漏感 < 5 µH，谐振频率 40-55 kHz，避免谷底错位

4. EMI 优化：
   C/E 脚铺铜 < 10 mm × 10 mm，RCD 吸收并 100 pF 小电容，抑制振铃

实测效率（Demo 板 5 V/1 A）

输入电压	115 VAC	230 VAC
平均效率	81.2 %	81.9 %
10 % 负载	78.5 %	79.1 %
待机功耗	68 mW	74 mW
输出纹波	60 mV	65 mV
芯片温升	38 ℃	35 ℃
