CoreSight 是什么？

• 官方定义：

  ARM CoreSight™ 是 芯片级调试和追踪技术套件，用于嵌入式系统和 SoC 的 实时调试、性能分析、故障诊断

• 通俗解释：

  如果把芯片比作 飞机，
  CoreSight 就是 黑匣子（Flight Recorder）——
  芯片崩溃时，它记录 最后 100 条指令、寄存器状态、总线事务，
  让工程师能 精准定位故障原因（如 "WDT 超时导致安全状态机崩溃"）。

为什么CoreSight是 Safety Island 的关键工具？

传统调试方式	CoreSight 方式
用示波器测引脚（只能看时序）	直接抓取芯片内部状态（指令流、数据流）
需要物理探针（破坏性）	非侵入式调试（无需物理接触）
仅能看当前状态	记录历史轨迹（崩溃前 10ms 的完整执行路径）

SI 中 CoreSight 的核心作用

故障诊断（ISO 26262 强制要求）

• 当 SPU 崩溃时，CoreSight 保存：
  • 最后 100 条指令（通过 ERT 路由到 Trace Buffer）
  • 寄存器快照（崩溃时的 PC、SP、R0-R12）
  • 总线事务（NoC 上的读写请求）
• 输出路径：通过 SPU 的 UART 输出（用 minicom 看到的 "CoreSight trace" 日志）

安全认证证据

• ISO 26262 要求：证明故障可追溯性（Fault Traceability）
• CoreSight 生成的 Trace Log 是认证核心证据

  1[CORESIGHT] Trace:
  2  PC=0x80001234, R0=0x00000001,
  3  NoC: Read @0x20000000 (SAFETY_NOC)
  4  WDT: Timeout at 12:34:56.789

• 没有 CoreSight，无法通过 ASIL-D 认证（车企会拒收芯片）。

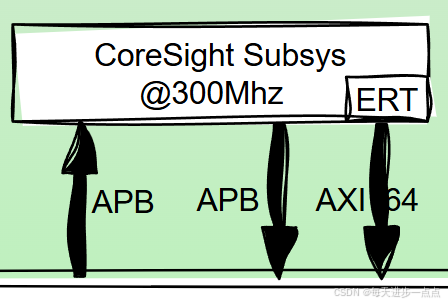

实时监控（无侵入式）

• ERT（Embedded Trace Router）：
  • 路由所有调试数据流（如 SPU 指令、RAM 访问）
  • 通过 带宽限制（仅 10% 总线带宽）避免影响实时性
• TPIU（Trace Port Interface Unit）：
  • 将调试数据 串行化 输出到 UART（minicom 看到的原始日志）

为什么叫 "CoreSight"？（技术冷知识）

• Core：指 CPU 核心（SPU 的 Cortex-R52）
• Sight：指 "看见"（See what's happening inside the core）
• 命名逻辑：

  "让工程师 看见 CPU 核心内部 的执行状态"

实战：minicom 中看到的 CoreSight 日志

当 SPU 崩溃时，可能看到：

1[SPU] CoreSight: Trace captured!
2[SPU] PC=0x8000A123, LR=0x8000B456
3[SPU] R0=0x00000001, R1=0x00000002
4[SPU] WDT: Timeout (0x0A)
5[SPU] NoC: Read @0x20000000 (SAFETY_NOC)

解读：

• PC=0x8000A123：崩溃时程序计数器指向的地址
• WDT: Timeout (0x0A)：看门狗超时（错误代码 0x0A）
• NoC: Read @0x20000000：崩溃前访问了 NoC 地址 0x20000000
