🌈 全连接神经网络 = 「认数字的积木游戏」

一、游戏目标：认出手写数字（0-9）

假设你现在要设计一个机器人，让它看手写数字图片，然后说出是 0-9 中的哪一个。

第一步：把图片拆成「积木块」（输入层）

手写数字图片是 28×28 的格子（像 28×28 的拼图），每个格子是一个像素（小方块），颜色越黑数值越大（0-1 之间）。

• 机器人不能直接看拼图，需要把它拆成一行 784 个小方块（28×28=784），这就是「展平」的过程。
  （想象把拼图拆开，排成一排，每个方块就是一个输入积木）

第二步：用「特征探测器」积木判断（隐藏层）

现在有 128 个「特征探测器」积木，每个探测器负责找一种数字特征：

• 探测器 A：专门找「有没有圆圈形状」（比如数字 0、6、8）
• 探测器 B：专门找「有没有竖线」（比如数字 1、7）
• 探测器 C：专门找「有没有两个圆圈」（比如数字 8）
  ...（共 128 个不同的探测器）

关键规则：每个探测器都能看到所有 784 个像素积木，然后根据自己的「经验」打分：
「这个像素组合看起来有多像我要找的特征？」
（分数越高，说明越可能有这个特征）

第三步：过滤掉不重要的分数（激活函数）

探测器打完分后，有些分数很低（比如 0.1），说明几乎没有这个特征，我们直接忽略：

• 用 ReLU 激活函数（类似过滤器）：只保留分数 > 0 的，分数≤0 的全设为 0
  （比如探测器 A 打分 - 0.5，就当它没说；打分 3.2，就保留 3.2）

现在剩下 128 个「有效特征分数」，比如：
探测器 A: 3.2（有圆圈），探测器 B: 0（没有竖线），探测器 C: 5.1（有两个圆圈）...

第四步：用「数字判断器」积木得出结果（输出层）

有 10 个「数字判断器」积木（对应 0-9），每个判断器根据 128 个特征分数，计算这个图片有多可能是某个数字：

• 判断器 0：看到「有圆圈，没有竖线」，可能打高分
• 判断器 8：看到「有两个圆圈」，可能打高分
• 判断器 1：看到「有竖线，没有圆圈」，可能打高分

关键规则：每个数字判断器都能看到所有 128 个特征分数，然后算总分：
「特征 A 贡献多少分 + 特征 B 贡献多少分 + ...」
（总分最高的数字判断器，就是机器人的答案）

游戏核心：「经验值」怎么来？（训练过程）

每个探测器和判断器都有「经验值」（权重和偏置），初始是随机的，需要通过训练调整：

1. 给机器人看大量已知数字的图片（比如 50000 张手写数字图片，告诉它每个图片是 0-9 中的哪个）
2. 机器人用当前经验值判断，比如把一张数字 8 的图片判断成了 3
3. 计算错误程度（损失函数），然后告诉所有探测器和判断器：
   「刚才判断错了，你们的经验值需要调整！」
4. 探测器和判断器根据错误，一点点修改自己的经验值（优化器），让下次判断更准
5. 重复 1-4 步 5 次（epochs=5），机器人的经验就越来越准

用生活场景再串一遍流程：

看数字图片（28×28拼图） → 拆成784个小方块 →
↓ 128个特征探测器（找圆圈、竖线等）
每个探测器看所有小方块，打分 → 过滤掉低分 →
↓ 10个数字判断器（对应0-9）
每个判断器看所有特征分数，算总分 → 选总分最高的数字

为什么叫「全连接」？

• 特征探测器（隐藏层神经元）：每个都看所有 784 个像素小方块（全连接输入层）
• 数字判断器（输出层神经元）：每个都看所有 128 个特征分数（全连接隐藏层）
  （就像每个探测器都能看到所有输入积木，每个判断器都能看到所有探测器的结果）

🌰 现在你可以这样操作：

1. 找一张手写数字图片，手动拆成 784 个小方块（想象）
2. 假设有 128 个小卡片，每个卡片写着一个特征（比如「是否有上半圆」）
3. 每个卡片都看所有小方块，根据「经验」给特征打分（比如看到上半圆就打高分）
4. 扔掉打分低的卡片，只保留高分的
5. 用 10 张数字卡片，每个卡片根据剩下的高分特征，算总分（比如数字 8 卡片看到两个高分圆圈特征，总分就高）
6. 总分最高的数字卡片，就是识别结果

 代码实战

1. 导入必要的库

import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets,transforms
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt

• torch：PyTorch 深度学习框架的核心库，提供张量计算、自动微分等功能
• torch.nn：用于构建神经网络的模块，包含各种层类型（如全连接层、卷积层）和损失函数
• torch.optim：优化器库，包含如 SGD、Adam 等多种优化算法
• torchvision.datasets：提供常用的计算机视觉数据集，如 MNIST、CIFAR-10 等
• torchvision.transforms：用于图像预处理和数据增强的工具
• DataLoader：用于批量加载和处理数据的实用类
• matplotlib.pyplot：用于数据可视化的库

2. 设备配置

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print(f"使用设备: {device}")

# 如果有GPU，打印详细信息
if torch.cuda.is_available():
    print(f"GPU名称: {torch.cuda.get_device_name(0)}")
    print(f"GPU内存: {torch.cuda.get_device_properties(0).total_memory / 1024 / 1024} MB")

• CUDA：NVIDIA 提供的 GPU 计算平台，可加速深度学习训练和推理
• torch.device：用于指定张量和模型运行的设备（CPU 或 GPU）
• 模型和数据迁移：通过.to(device)方法将模型和数据移至指定设备
• 多 GPU 支持：若有多个 GPU，可通过torch.cuda.device_count()查询数量，并通过device_ids参数指定使用哪些 GPU

3. 数据预处理

transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.1307,), (0.3081,))
])

• transforms.Compose：将多个预处理操作组合成一个管道
• transforms.ToTensor()：
  • 将 PIL Image 或 numpy.ndarray 转换为 PyTorch 张量
  • 将像素值从 [0, 255] 缩放到 [0, 1]
  • 调整维度顺序：H×W×C → C×H×W（PyTorch 要求的格式）
• transforms.Normalize：
  • 标准化处理，使数据具有零均值和单位方差
  • 公式：output = (input - mean) / std
  • MNIST 数据集的全局统计值：mean=0.1307，std=0.3081

4. 加载数据集

train_dataset = datasets.MNIST('data', train=True, download=True, transform=transform)
test_dataset = datasets.MNIST('data', train=False, transform=transform)
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=1000)

• datasets.MNIST：
  • 自动下载和加载 MNIST 数据集（60,000 张训练图像 + 10,000 张测试图像）
  • 每张图像：28×28 像素的灰度手写数字（0-9）
• DataLoader：
  • batch_size：每次迭代加载的样本数
  • shuffle=True：每个训练周期重新打乱数据，增加随机性
  • num_workers：可设置多线程数据加载（代码中未显式设置，默认为 0）

5. 定义模型

class SimpleModel(nn.Module):
    def __init__(self):
        super().__init__()
        self.fc1 = nn.Linear(28*28, 128)
        self.fc2 = nn.Linear(128, 10)
        self.relu = nn.ReLU()

    def forward(self, x):
        x = x.view(-1, 28*28)  # 展平图像：[batch_size, 1, 28, 28] → [batch_size, 784]
        x = self.relu(self.fc1(x))  # 第一个全连接层 + ReLU激活
        x = self.fc2(x)  # 第二个全连接层（输出层）
        return x

• nn.Module：所有神经网络模块的基类
• 模型结构：
  • 输入层：784 个神经元（28×28 像素）
  • 隐藏层：128 个神经元，使用 ReLU 激活函数
  • 输出层：10 个神经元，对应 0-9 的 10 个类别
• 激活函数：
  • ReLU：修正线性单元，公式：f(x) = max(0, x)
  • 引入非线性，解决线性模型无法拟合复杂函数的问题
• 参数数量：
  • fc1：784×128 + 128 = 100,480
  • fc2：128×10 + 10 = 1,290
  • 总计：100,480 + 1,290 = 101,770 个可训练参数

6. 模型初始化、损失函数和优化器

model = SimpleModel().to(device)
loss_function = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=0.001)

• 模型初始化：
  • 创建 SimpleModel 实例
  • 将模型参数移至指定设备（CPU/GPU）

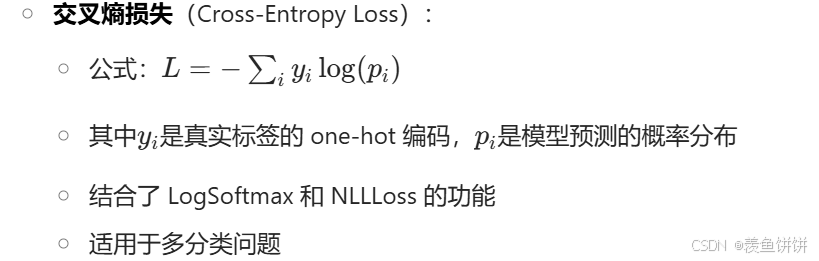

• 损失函数：
  •

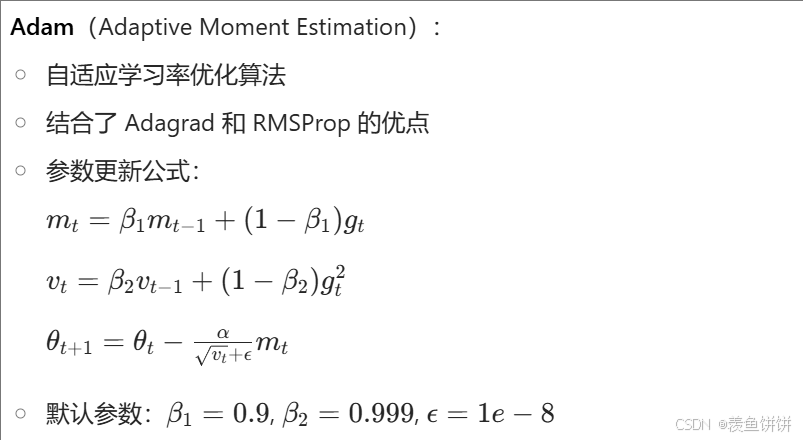

• 优化器：（Adaptive Moment Estimation）



7. 模型训练

model.train()  # 设置模型为训练模式（启用Dropout、BatchNorm等）
epochs = 5
for epoch in range(epochs):
    running_loss = 0.0
    for batch_idx, (data, target) in enumerate(train_loader):
        optimizer.zero_grad()  # 清零梯度（避免梯度累积）
        data, target = data.to(device), target.to(device)  # 数据移至设备

        output = model(data)  # 前向传播
        loss = loss_function(output, target)  # 计算损失
        loss.backward()  # 反向传播
        optimizer.step()  # 更新参数

        running_loss += loss.item()  # 累加损失
        if batch_idx % 100 == 0:
            print(f"Epoch{epoch+1}, Batch{batch_idx}, Loss{loss.item():.4f}")
    print(f"Epoch{epoch+1}, AverageLoss{running_loss / len(train_loader):.4f}")

• 训练循环结构：
  • 外层循环：遍历训练周期（epochs）
  • 内层循环：遍历训练数据加载器中的所有批次
• 梯度清零：
  • optimizer.zero_grad()：每个批次前需要清零梯度
  • 因为 PyTorch 默认会累积梯度
• 前向传播：
  • output = model(data)：调用模型的forward()方法
  • 输入：[batch_size, 1, 28, 28]
  • 输出：[batch_size, 10]（未归一化的分数，称为 logits）
• 损失计算：
  • loss_function(output, target)：
    • 自动将 target 转换为 one-hot 编码
    • 对 output 应用 softmax，得到概率分布
    • 计算与真实标签的交叉熵
• 反向传播：
  • loss.backward()：
    • 计算损失对所有可训练参数的梯度
    • 使用链式法则自动求导
• 参数更新：
  • optimizer.step()：
    • 根据优化器的更新规则调整参数
    • 例如 Adam 会结合梯度的一阶矩估计（均值）和二阶矩估计（方差）

8. 模型评估（测试集）

model.eval()  # 设置模型为评估模式（禁用Dropout、BatchNorm等）
correct = 0
total = 0
with torch.no_grad():  # 禁用梯度计算，节省内存并加速计算
    for data, target in test_loader:
        data, target = data.to(device), target.to(device)
        output = model(data)
        _, predicted = torch.max(output.data, 1)  # 获取预测类别
        total += target.size(0)  # 累加总样本数
        correct += (predicted == target).sum().item()  # 累加正确预测数

print(f"Test Accuracy:{100*correct/total}%")

• 模型模式切换：
  • model.eval()：
    • 关闭训练特有的层（如 Dropout、BatchNorm）
    • 确保评估结果的一致性
• 禁用梯度计算：
  • with torch.no_grad()：
    • 避免在评估过程中计算梯度
    • 减少内存消耗并加速计算
• 预测过程：
  • torch.max(output.data, 1)：
    • 对输出的每个样本（行），找到最大值所在的索引
    • 返回两个值：最大值和最大值的索引
    • 索引对应预测的类别（0-9）

9. 可视化预测结果

model.eval()
num_samples = 5
fig, axes = plt.subplots(1, num_samples, figsize=(15, 3))

with torch.no_grad():
    for i, (data, target) in enumerate(test_loader):
        data, target = data.to(device), target.to(device)
        output = model(data)
        _, predicted = torch.max(output, 1)

        for j in range(num_samples):
            img = data[j].view(28, 28).cpu().numpy()  # 重塑为28×28并移至CPU
            axes[j].imshow(img, cmap='gray')  # 显示图像
            axes[j].set_title(f'Pred: {predicted[j]}, True: {target[j]}')  # 设置标题
            axes[j].axis('off')  # 关闭坐标轴

        break  # 只显示一个批次的样本

plt.tight_layout()  # 调整布局
plt.show()  # 显示图像

• 图像预处理还原：
  • data[j].view(28, 28)：将张量从 [1, 28, 28] 重塑为 [28, 28]
  • .cpu().numpy()：将张量从 GPU 移至 CPU 并转换为 numpy 数组
• matplotlib 绘图：
  • plt.subplots(1, num_samples)：创建 1 行 num_samples 列的子图
  • imshow(img, cmap='gray')：以灰度图显示图像
  • set_title()：设置子图标题，显示预测类别和真实类别
  • axis('off')：关闭坐标轴，使图像更美观

补充说明：MNIST 数据集特性

• 数据规模：
  • 训练集：60,000 张图像
  • 测试集：10,000 张图像
• 数据格式：
  • 单通道灰度图像
  • 尺寸：28×28 像素
  • 像素值范围：[0, 255]（原始数据），预处理后变为 [0, 1] 再标准化
• 类别分布：
  • 10 个类别（数字 0-9）
  • 每个类别在训练集和测试集中均匀分布
