一文搞懂 Modbus-RTU 报文与 CRC 校验计算

从报文结构到实战计算，嵌入式 / 工业通信入门必备！

一、Modbus-RTU 报文结构是什么？

Modbus-RTU 是工业现场最常用的串行通信协议，采用二进制帧格式，传输效率高、抗干扰能力强。其标准帧结构如下：

字段名	长度（字节）	作用说明
Slave Address	1	从机地址，指定通信目标设备（范围 1~247，0 为广播地址）
Function Code	1	功能码，告诉从机执行何种操作（如读寄存器、写寄存器等）
Data	0~252	数据段，承载指令参数或业务数据（如寄存器地址、要写入的值等）
CRC	2	循环冗余校验，用于验证数据传输完整性，分为 CRC Low（低字节）和 CRC High（高字节）

报文长度范围：最小 4 字节（地址 + 功能码 + CRC），最大 256 字节（地址 + 功能码 + 252 字节数据 + CRC）。

二、实战：写单个寄存器报文解析

以常见的「写单个保持寄存器」操作为例，我们来看一个完整报文生成示例：

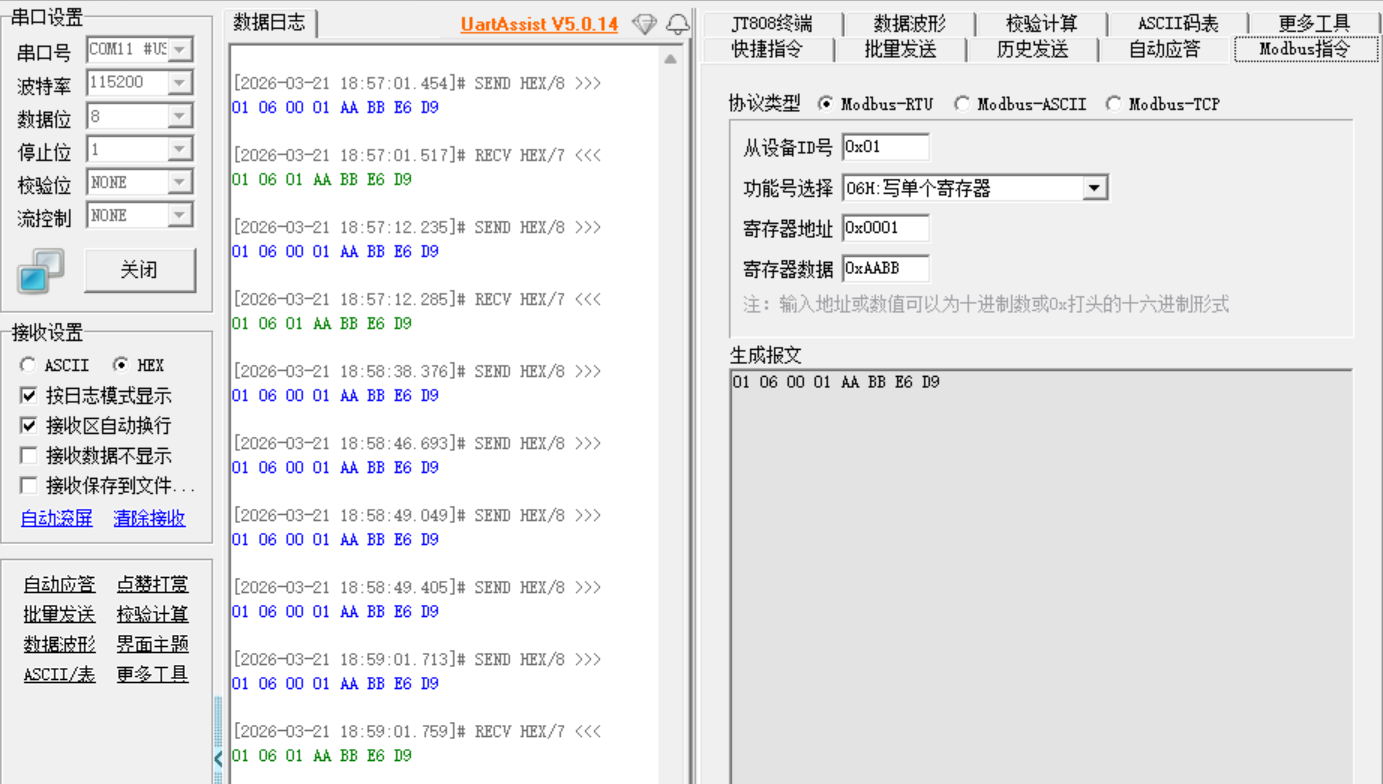

1. 界面参数

• 协议类型：Modbus-RTU
• 从设备 ID：0x01
• 功能号：06（写单个寄存器）
• 寄存器地址：0x0001
• 寄存器数据：0xAABB

2. 生成报文拆解

生成的完整报文：01 06 00 01 AA BB E6 D9

字节段	内容	含义
第 1 字节	01	从机地址：目标设备地址为 1
第 2 字节	06	功能码：执行「写单个保持寄存器」操作
第 3~4 字节	00 01	寄存器地址：要写入的寄存器地址为 0x0001
第 5~6 字节	AA BB	寄存器数据：要写入的 16 位数据值 0xAABB
第 7~8 字节	E6 D9	CRC 校验码：E6 为低字节，D9 为高字节，用于校验数据传输是否出错

这条报文的完整指令含义：

向地址为 1 的设备，执行写单个寄存器操作，将数据 0xAABB 写入地址为 0x0001 的保持寄存器中。

三、核心：Modbus CRC-16 校验计算

Modbus-RTU 使用 CRC-16 (Modbus) 算法进行数据完整性校验，这是通信可靠性的关键保障。

1. 算法核心规则

• 初始值：0xFFFF（CRC 寄存器初始化为全 1）
• 多项式：0xA001（等价于标准 CRC-16 多项式 0x8005 的位反转形式）
• 计算范围：报文主体（地址 + 功能码 + 数据段），不含 CRC 字段
• 结果格式：计算结果为 16 位值，报文中需按「低字节在前，高字节在后」排列

2. 手动计算步骤（以报文 01 06 00 01 AA BB 为例）

1. 初始化：CRC = 0xFFFF
2. 逐字节处理：
   • 将 CRC 与当前字节异或
   • 对结果循环 8 次右移操作：
     • 若最低位为 1：右移 1 位后，与多项式 0xA001 异或
     • 若最低位为 0：仅右移 1 位
3. 所有字节处理完成后，得到 16 位 CRC 值，拆分高低字节后按「低字节在前」填入报文

示例计算结果：0xD9E6 → 拆分为 E6（低字节）和 D9（高字节），即报文中的 E6 D9

3. 代码实现（嵌入式 / PC 通用）

手动计算繁琐，实际开发中直接使用以下代码即可：

C 语言版本（嵌入式推荐）

#include <stdint.h>

/**
 * @brief 计算 Modbus-RTU 报文的 CRC16 校验值
 * @param data  报文主体字节数组（不含 CRC）
 * @param len   报文主体长度
 * @return      16 位 CRC 值（高字节在前）
 */
uint16_t modbus_crc16(const uint8_t *data, uint16_t len)
{
    uint16_t crc = 0xFFFF;  // 初始值
    uint8_t i;

    while (len--)
    {
        crc ^= *data++;     // 异或当前字节
        for (i = 0; i < 8; i++)  // 8 次移位循环
        {
            if (crc & 0x0001)  // 最低位为 1
                crc = (crc >> 1) ^ 0xA001;
            else               // 最低位为 0
                crc >>= 1;
        }
    }
    return crc;
}

// 测试示例
int main(void)
{
    uint8_t frame[] = {0x01, 0x06, 0x00, 0x01, 0xAA, 0xBB};
    uint16_t crc = modbus_crc16(frame, sizeof(frame));

    // 输出：CRC 值 = 0xD9E6，报文 CRC 段 = 0xE6 0xD9
    // crc & 0xFF  → 低字节 E6
    // crc >> 8    → 高字节 D9
    return 0;
}

Python 版本（快速验证）

def modbus_crc16(data):
    crc = 0xFFFF
    for byte in data:
        crc ^= byte
        for _ in range(8):
            if crc & 0x0001:
                crc = (crc >> 1) ^ 0xA001
            else:
                crc >>= 1
    return crc

# 测试
frame = [0x01, 0x06, 0x00, 0x01, 0xAA, 0xBB]
crc = modbus_crc16(frame)
print(f"CRC 值: 0x{crc:04X}")          # 输出: 0xD9E6
print(f"报文 CRC 段: 0x{crc&0xFF:02X} 0x{crc>>8:02X}")  # 输出: 0xE6 0xD9

四、关键知识点总结

1. Modbus-RTU 报文 = 地址 + 功能码 + 数据 + CRC
2. 功能码 06 代表「写单个保持寄存器」，是工业控制中最常用的操作之一
3. CRC 校验 是 Modbus-RTU 通信可靠性的核心，算法固定为 CRC-16 (Modbus)，多项式 0xA001
4. 结果格式：计算得到的 16 位 CRC 值，报文中必须按「低字节在前，高字节在后」排列
5. 开发建议：实际项目中直接使用成熟代码计算 CRC，避免手动计算出错

五、常见问题 Q&A

Q1：为什么 CRC 结果要拆成低字节在前？

A：这是 Modbus-RTU 协议规定的传输格式，接收方会按「先低字节、后高字节」的顺序拼接 CRC 并校验，若顺序颠倒会导致校验失败。

Q2：CRC 计算时包含哪些字节？

A：仅包含报文的地址、功能码、数据段，不包含 CRC 本身和串口帧间隔（如 3.5 字符空闲时间）。

Q3：功能码 06 和 10 有什么区别？

A：06 用于写单个寄存器，10 用于写多个连续寄存器，报文结构和数据段长度会有所不同。
