概述

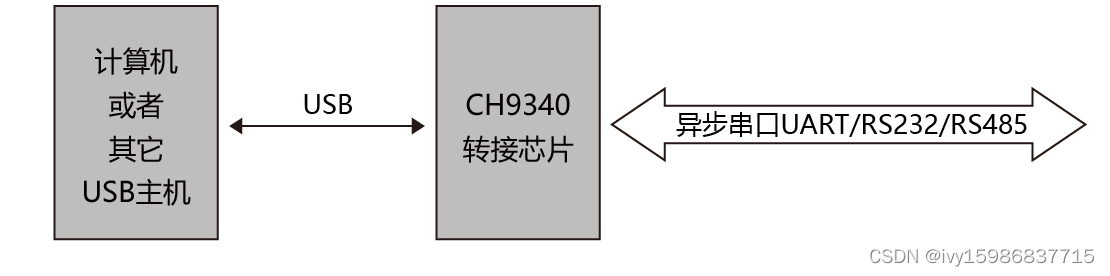

CH9340是一个USB总线的转接芯片，实现USB转串口。
在串口方式下，CH9340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

特点

• 全速USB设备接口，兼容USB V2.0。
• 基于USB CDC，用于升级原串口外围设备，或者通过USB增加额外串口。
• 无需驱动程序，计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
• 硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～1Mbps。
• 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
• 通过外加电平转换器件，提供RS232、RS485、RS422等接口。
• 内置时钟，无需外部晶振。
• 支持5V电源电压和3.3V电源电压。
• SOP16封装的引脚与CH340基本兼容。
• 提供ESSOP10和SOP16无铅封装，兼容RoHS。

封装

---------------------------------------------------------------------------------------------------------------------------------
