前言

大家好，这里是 Hello_Embed。在处理按键输入时，我们先后经历了 “轮询法” 和 “中断法”：轮询法在执行耗时操作（如 LCD 显示）时会丢失按键；中断法虽能及时响应，但全局变量存储按键值时，新值可能覆盖旧值，仍会导致丢失。本篇解决这一问题，我们需要一种专门专门在 “写入快、读取慢” 场景下可靠存储数据的结构 ——环形缓冲区（Ring Buffer）。本篇将详解环形缓冲区的原理与实现，为下一篇 “按键按键数据防丢失” 实战打基础。

一、为什么需要环形缓冲区？

先看两个典型问题：

1. 轮询法的缺陷：当 CPU 执行耗时操作（如 LCD 刷新）时，若此时按下按键，轮询及时读取，导致按键丢失；
2. 中断法的隐患：用全局变量存储按键值时，若短时间内多次按键，新值会覆盖旧值（如第一次处理完第一次按键，第二次按键被触发）。
   核心需求：需要一块 “临时存储空间”，让中断程序快速写入按键数据，主程序再 “慢悠悠” 地读取处理，且数据不会因新写入而丢失 —— 环形缓冲区正是为此设计的。

二、环形缓冲区的基本概念

环形缓冲区本质是一块固定大小的一维数组，通过 “读写指针” 的循环移动模拟 “环形” 结构，适合 “一边写入、一边读取” 的场景（如中断写、主程序读）。

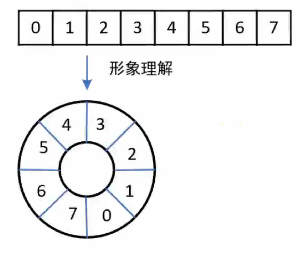

1. 结构示意图

• 数组：实际存储数据的空间（如buf[8]，容量为 8）；
• 读指针（r）：标记下一次读取数据的位置；
• 写指针（w）：标记下一次写入数据的位置；
• “环形” 特性：当指针到达数组末尾时，自动绕回开头（如w=8时重置为0）。

2. 核心逻辑

• 空缓冲区：r == w（读写指针位置相同，无数据）；
• 满缓冲区：下一次写指针位置next_w == r（避免与 “空” 状态冲突，预留一个空位）；
• 写入数据：若未满，将数据存入buf[w]，w移至下一位（绕回）；
• 读取数据：若未空，从buf[r]读取数据，r移至下一位（绕回）。

三、环形缓冲区的实现（库函数封装）

为提高复用性，我们将环形缓冲区封装为独立的库函数（circle_buffer.c和circle_buffer.h），包含初始化、读、写等操作。

1. 头文件（circle_buffer.h）

定义结构体和函数声明，结构体包含缓冲区核心信息：

#ifndef _CIRCLE_BUFFER_H
#define _CIRCLE_BUFFER_H
#include <stdint.h>

// 环形缓冲区结构体
typedef struct circle_buf{
    uint32_t r;        // 读指针（下一次读取位置）
    uint32_t w;        // 写指针（下一次写入位置）
    uint32_t len;      // 缓冲区长度（数组大小）
    uint8_t *buf;      // 指向实际存储数据的数组
}circle_buf, *p_circle_buf;

// 初始化环形缓冲区
void circle_buf_init(p_circle_buf pCircleBuf, uint32_t len, uint8_t *buf);

// 从缓冲区读取数据（成功返回0，失败返回-1）
int circle_buf_read(p_circle_buf pCircleBuf, uint8_t *pVal);

// 向缓冲区写入数据（成功返回0，失败返回-1）
int circle_buf_write(p_circle_buf pCircleBuf, uint8_t Val);

#endif

2. 源文件（circle_buffer.c）

实现初始化、读、写函数，核心是指针的循环移动和空满判断：

#include <stdint.h>
#include "circle_buffer.h"

// 初始化：设置读写指针为0，绑定数组和长度
void circle_buf_init(p_circle_buf pCircleBuf, uint32_t len, uint8_t *buf)
{
    pCircleBuf->r = 0;       // 读指针初始位置
    pCircleBuf->w = 0;       // 写指针初始位置
    pCircleBuf->len = len;   // 缓冲区长度（数组大小）
    pCircleBuf->buf = buf;   // 绑定存储数组
}

// 读取数据：若缓冲区非空，读取r位置数据，r指针后移（绕回）
int circle_buf_read(p_circle_buf pCircleBuf, uint8_t *pVal)
{
    // 判断缓冲区是否为空（r == w）
    if (pCircleBuf->r != pCircleBuf->w)
    {
        *pVal = pCircleBuf->buf[pCircleBuf->r];  // 读取数据
        pCircleBuf->r++;                         // 读指针后移

        // 若读指针到达末尾，绕回开头
        if (pCircleBuf->r == pCircleBuf->len)
            pCircleBuf->r = 0;

        return 0;  // 读取成功
    }
    else
    {
        return -1; // 缓冲区为空，读取失败
    }
}

// 写入数据：若缓冲区未满，写入w位置数据，w指针后移（绕回）
int circle_buf_write(p_circle_buf pCircleBuf, uint8_t Val)
{
    uint32_t next_w;  // 下一次写指针位置

    // 计算下一次写指针（若当前w在末尾，绕回0）
    next_w = pCircleBuf->w + 1;
    if (next_w == pCircleBuf->len)
        next_w = 0;

    // 判断缓冲区是否未满（next_w != r）
    if (next_w != pCircleBuf->r)
    {
        pCircleBuf->buf[pCircleBuf->w] = Val;  // 写入数据
        pCircleBuf->w = next_w;                // 写指针移至下一位

        return 0;  // 写入成功
    }
    else
    {
        return -1; // 缓冲区已满，写入失败
    }
}

3. 关键逻辑解析

• 空满判断：
  • 空：r == w（无数据可读）；
  • 满：next_w == r（预留一个空位，避免与 “空” 状态混淆）。
• 指针绕回：当r或w等于len（数组长度）时，重置为0，模拟环形结构。

四、库函数的使用准备

1. 文件组织：
   在工程目录新建circle_buffer文件夹，放入circle_buffer.c和circle_buffer.h；
2. Keil 配置：
   新建 “CircleBuffer” 组，添加circle_buffer.c；
   在工程选项中，将circle_buffer文件夹路径添加至 “Include Paths”（确保头文件可被引用）。

总结

环形缓冲区通过固定大小的数组和循环指针，高效解决了 “一边写入、一边读取” 场景下的数据丢失问题。其核心优势在于：

• 无数据覆盖：写入时若未满，新数据不会覆盖旧数据；
• 高效循环：指针绕回操作无需移动数组元素，时间复杂度为 O (1)；
• 易于复用：封装为库函数后，可用于按键、串口、传感器等多种数据存储场景。

结尾

本文详解了环形缓冲区的原理与实现，下一篇我们将把它应用到按键处理中 —— 在中断中写入按键数据，在主程序中读取处理，彻底解决按键丢失问题。
Hello_Embed 继续带你从理论到实战，掌握 STM32 中高效的数据处理技巧，敬请期待～
