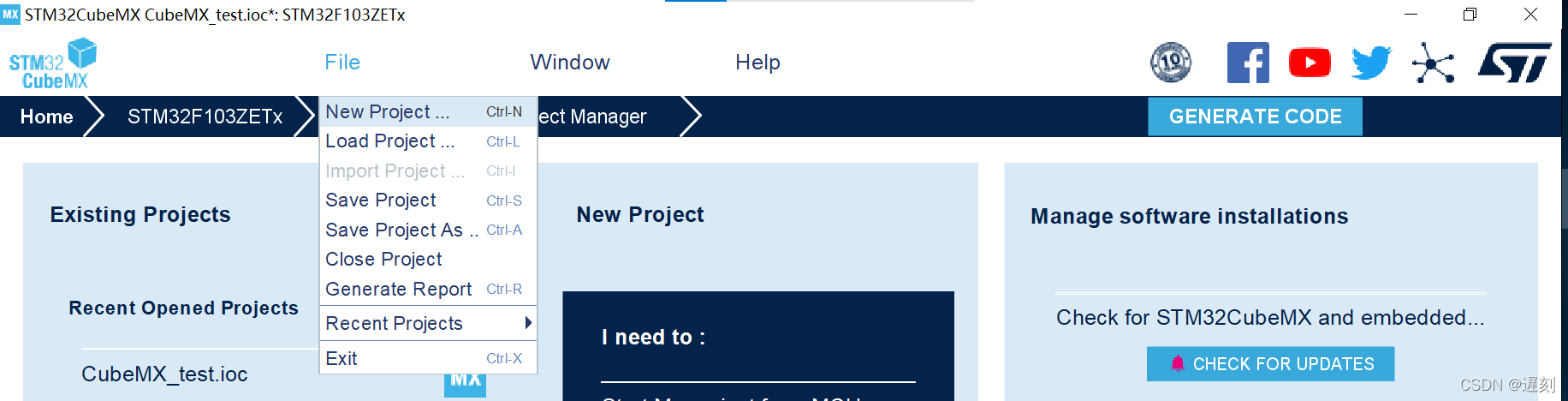

1、打开stm32CubeMX软件，点开File的New Project，开始创建

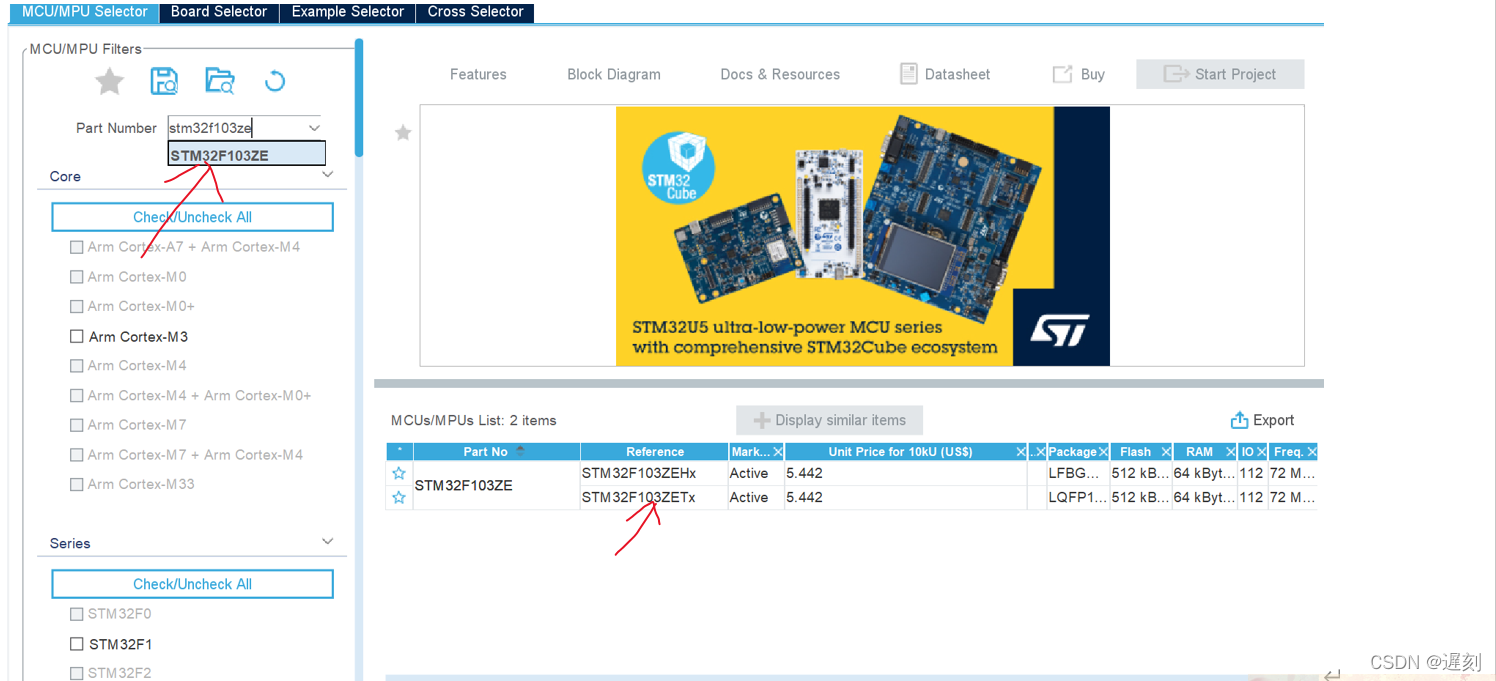

2、输入芯片型号，选择点击

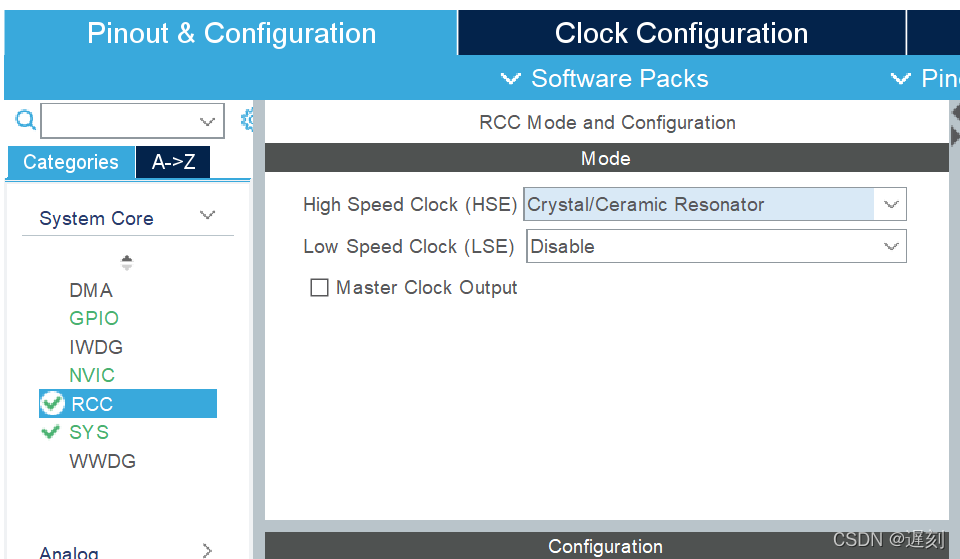

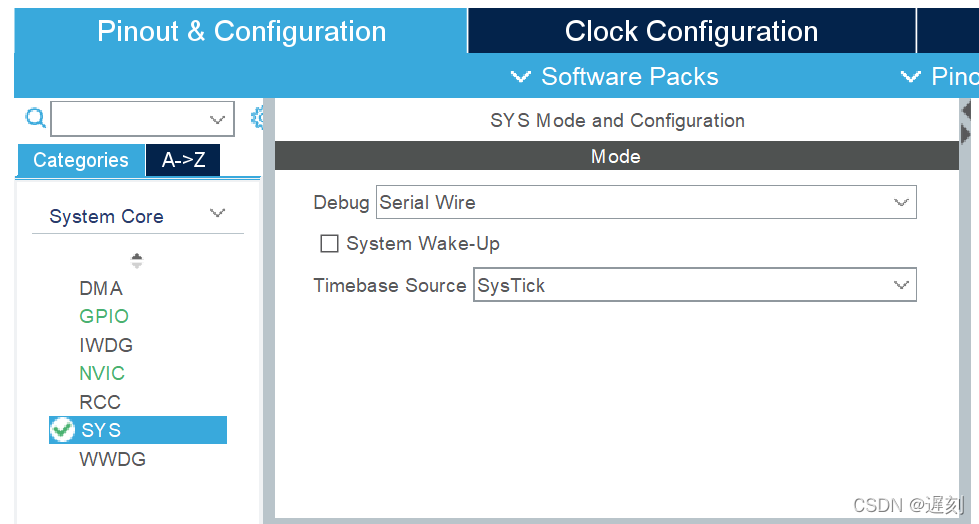

3、以点亮led灯为例，配置System Core中的SYS、RCC，Debug选择Serial Wire及HSE选择Crystal/ Ceramic Resonator，如图

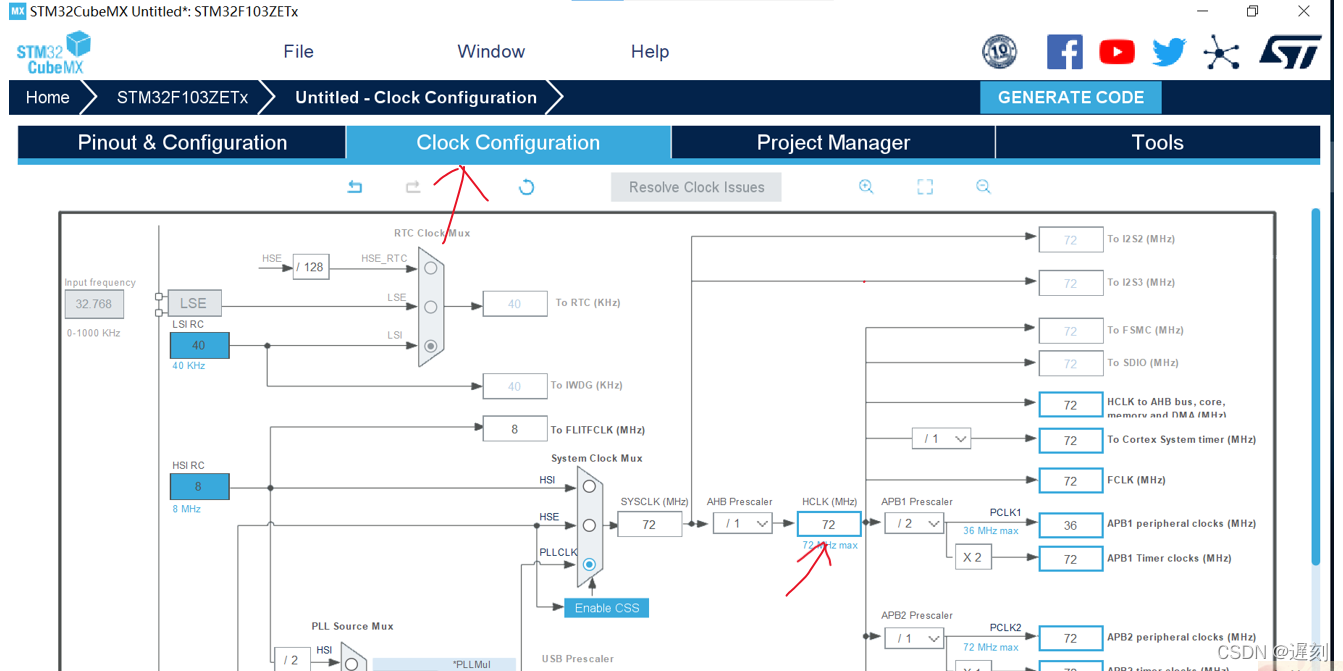

 4、配置系统时钟源为72Mhz，回车确认

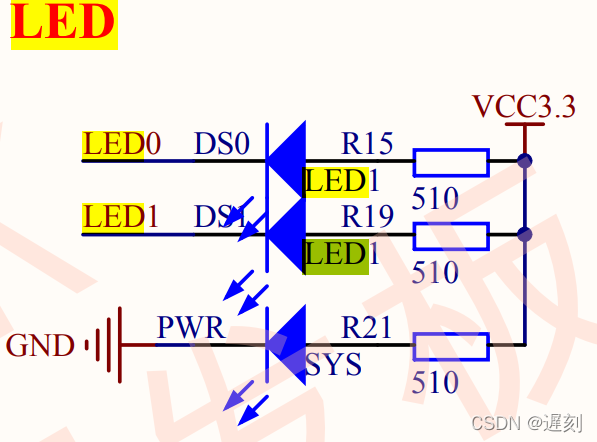

5、返回引脚配置，参照正点原子底板原理图，以点亮led0为例，可知当PB5输出为低电平时，灯亮

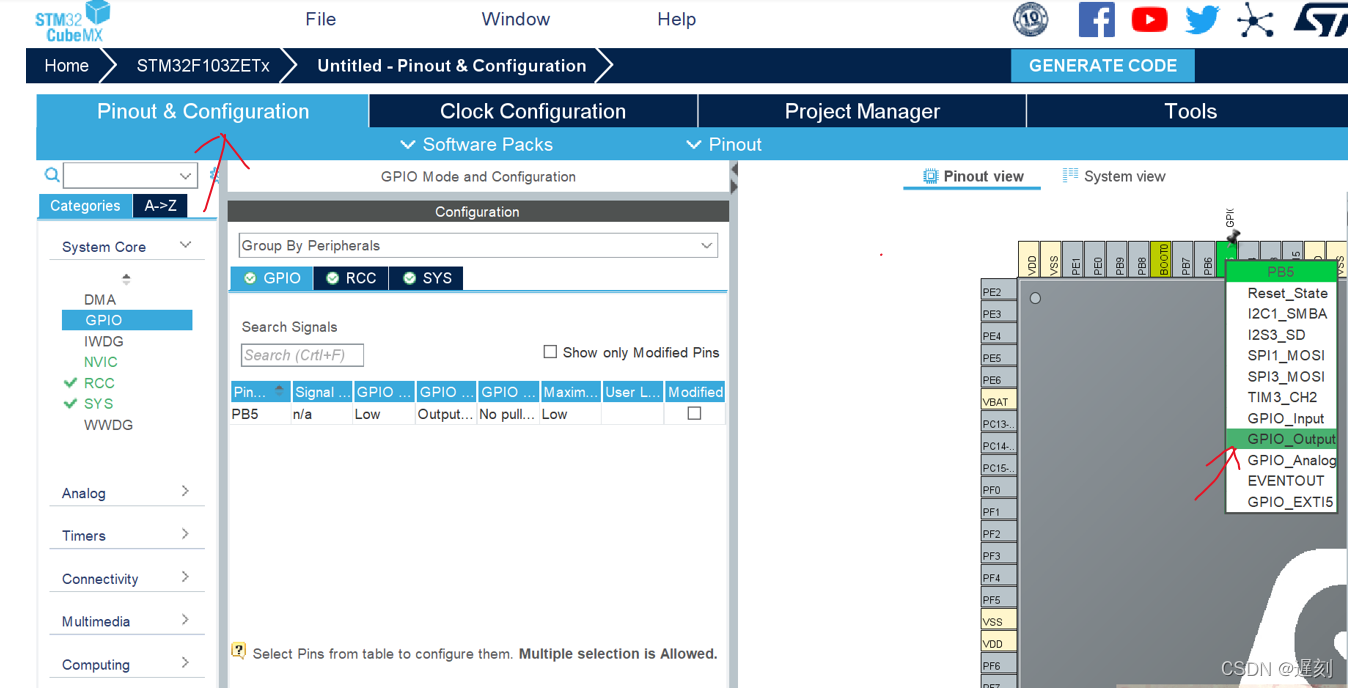

6、移动右方芯片，选择PB5设置为GPIO_Output（输出模式）

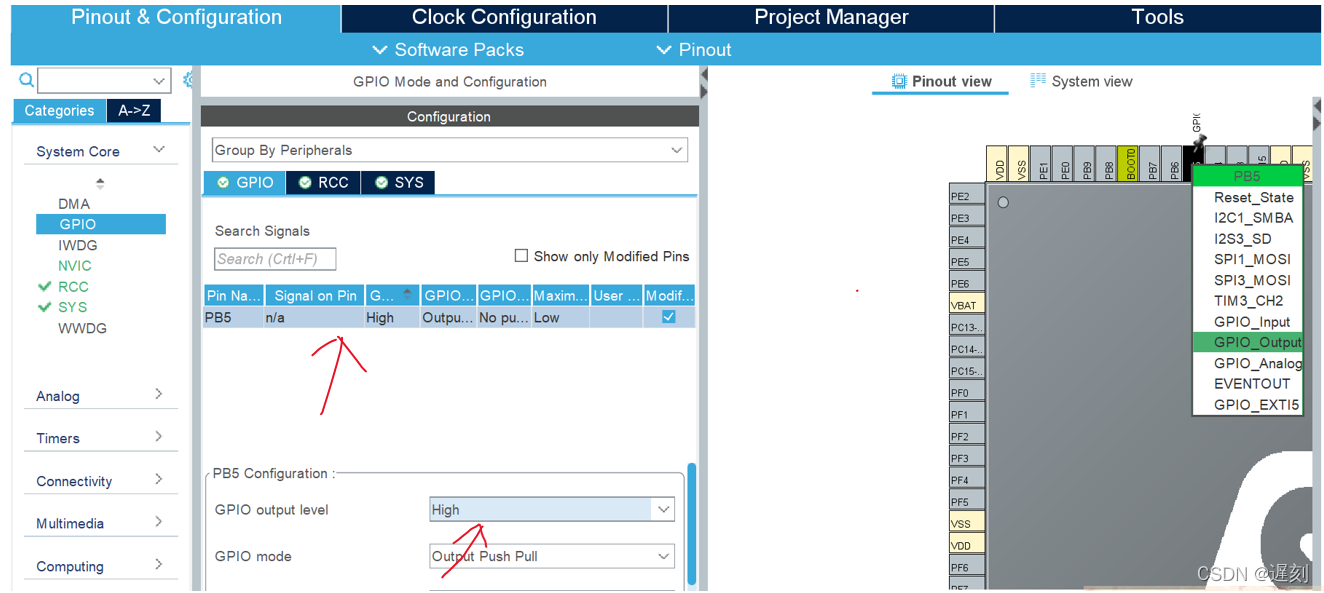

 7、点击中间的引脚配置，默认先将GPIO输出电平拉高，则灯灭

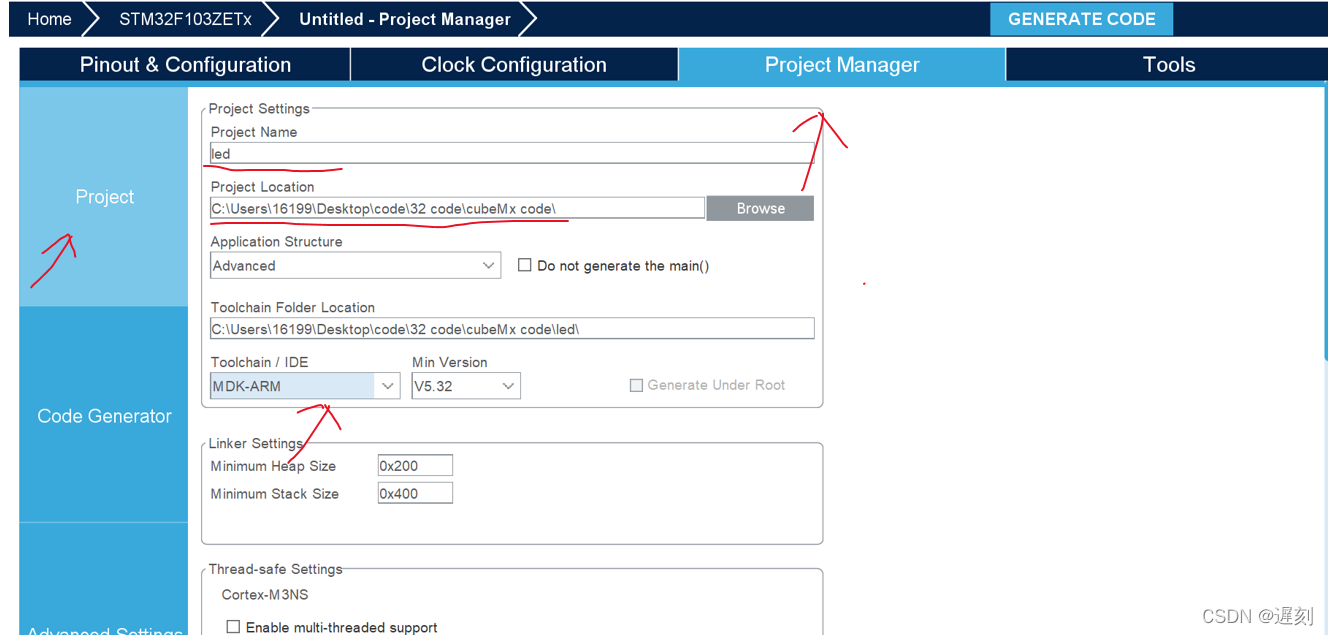

 8、点击项目管理，在Project中设置项目名称、项目存放地址，以及编译器。我的电脑上装的是Keil 5，IDE选择MDK-ARM

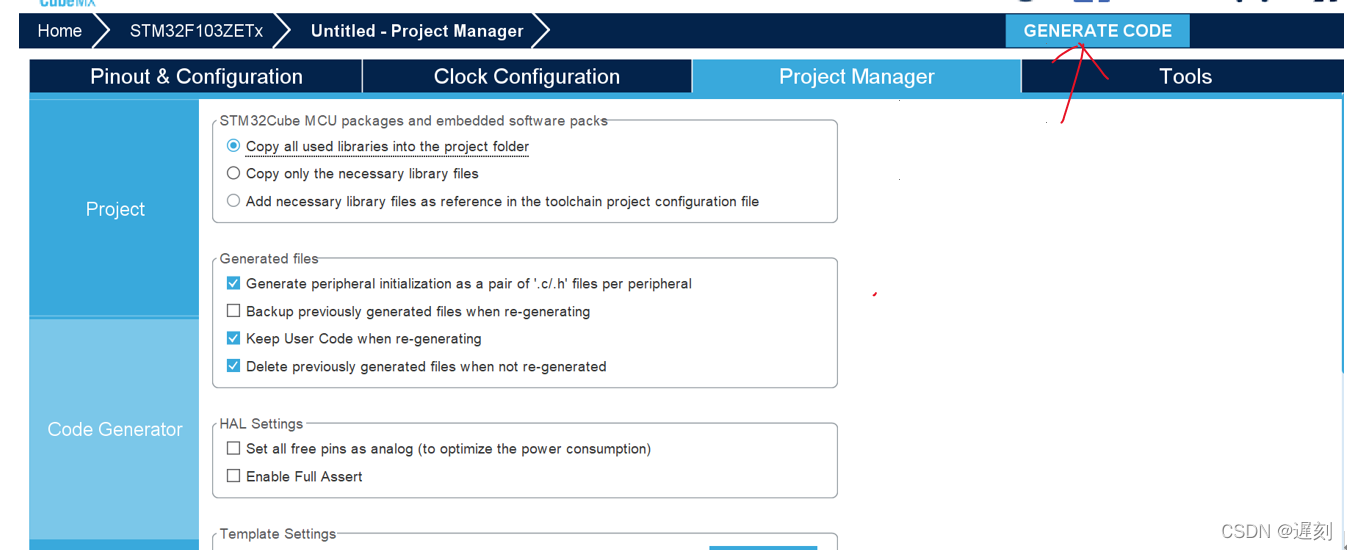

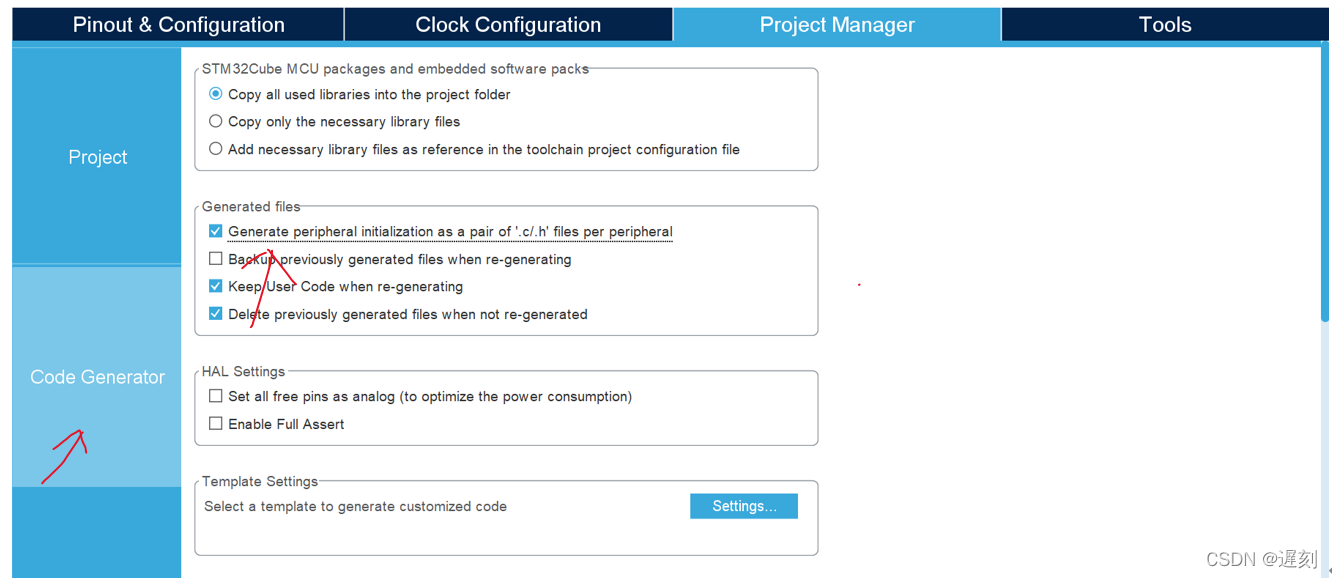

 9、代码输出Code Generator将生成.c与.h文件的选项勾上

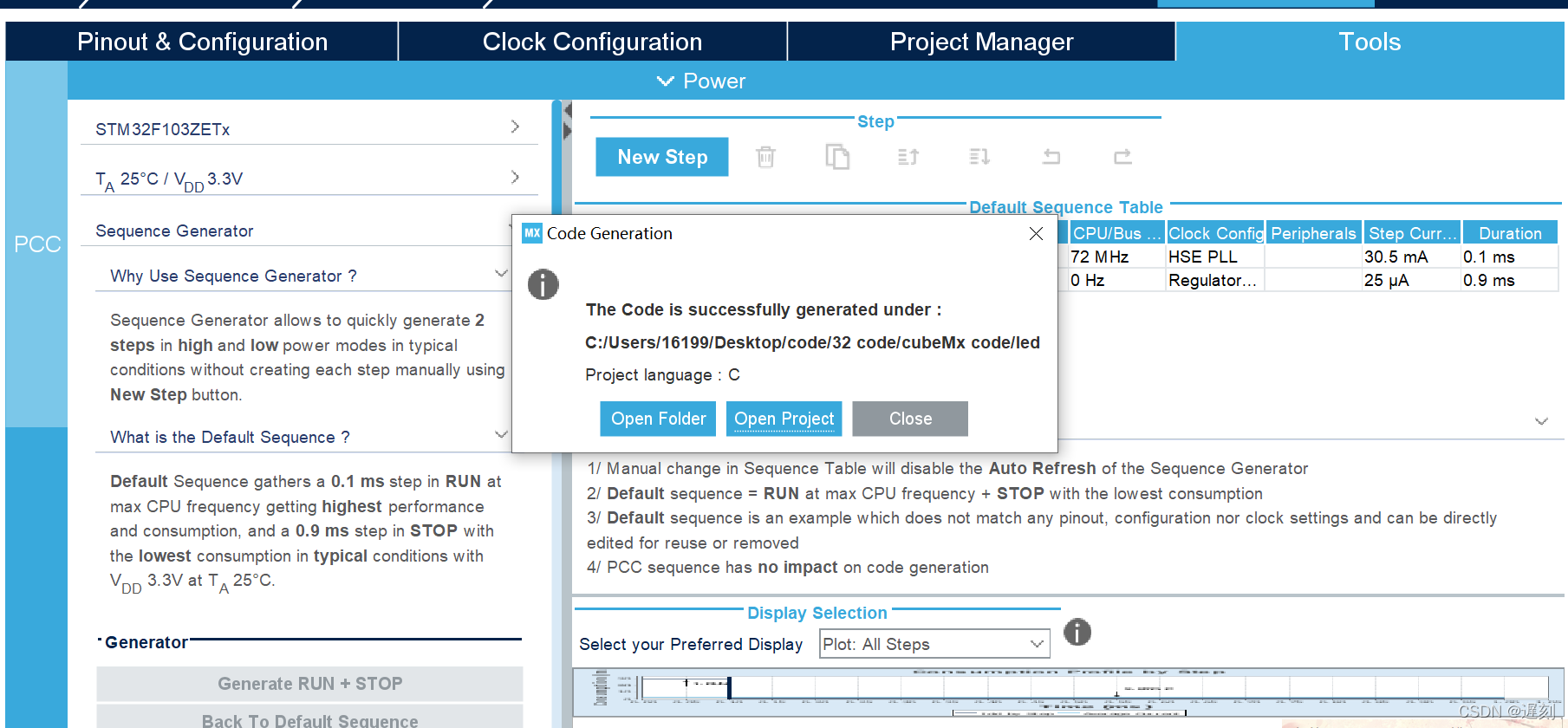

10、点击上方生成代码，打开项目

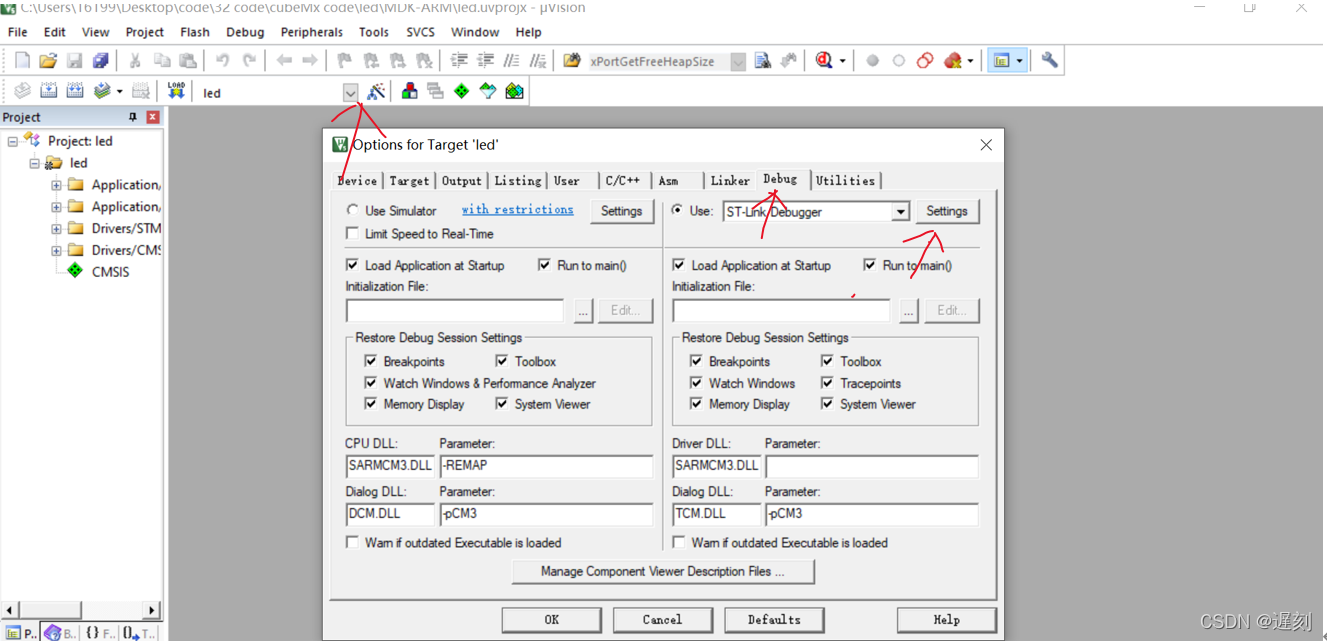

11、打开项目后进入到keil 5， 点击上方魔术棒图标，然后点击Debug，在点击Settings

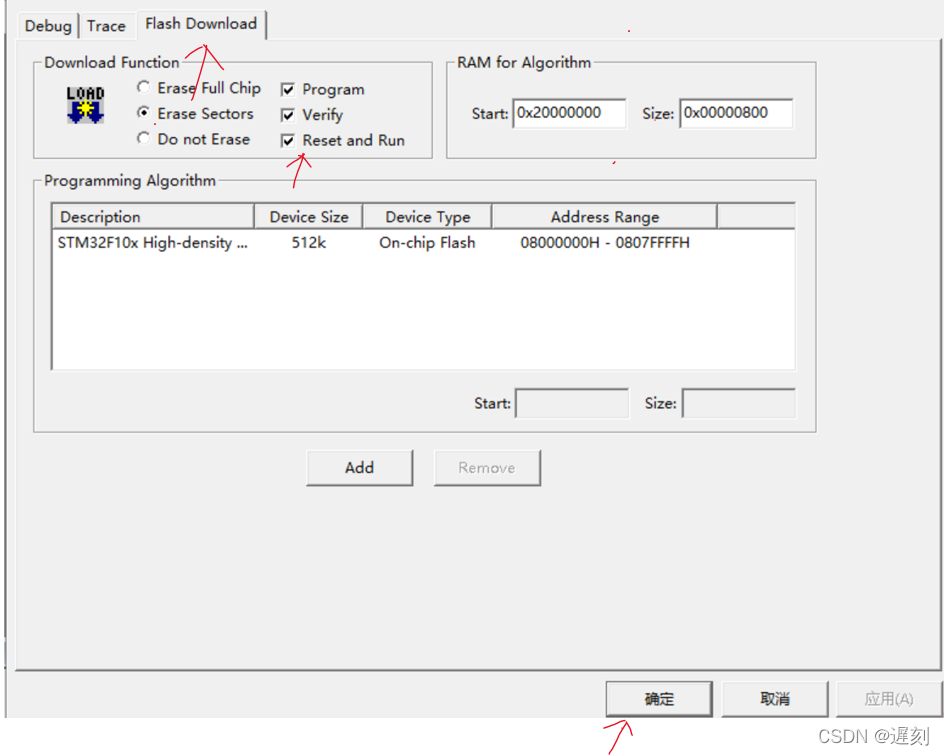

 12、进入后点击Flash Download，勾选Reset and Run，方便烧录后能立刻运行程序，最后点击确认，关闭Keil 5

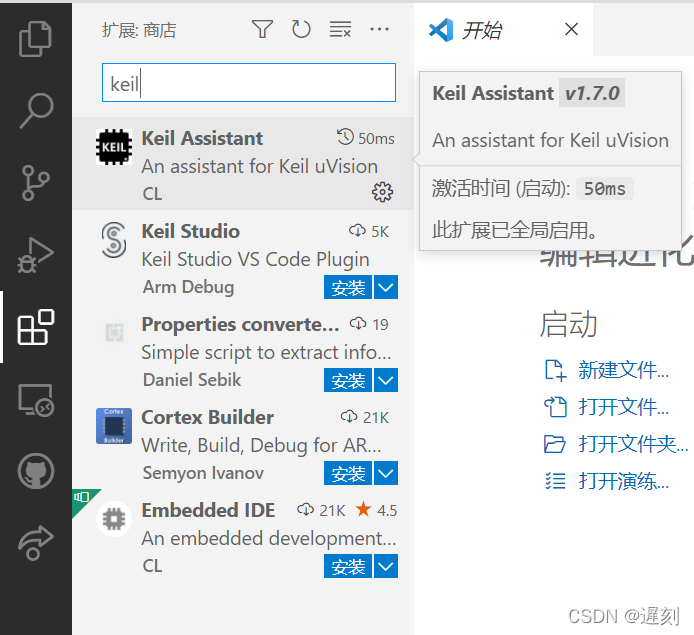

13、先在vs code中安装Keil Assistant插件

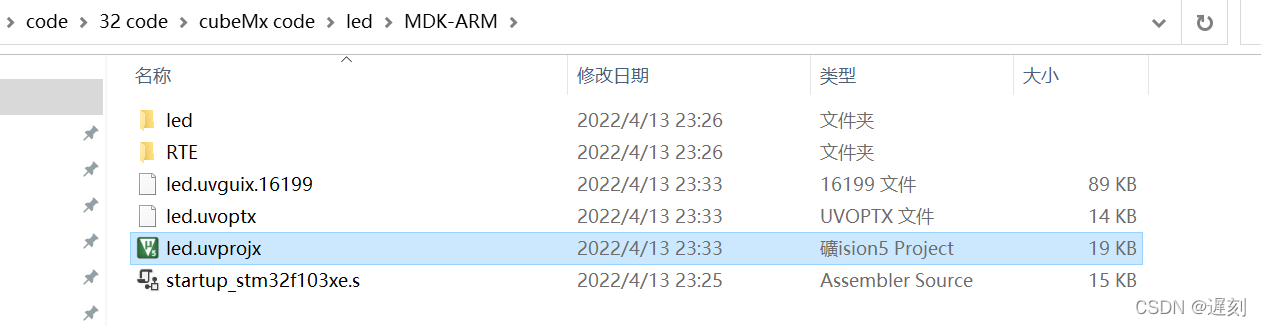

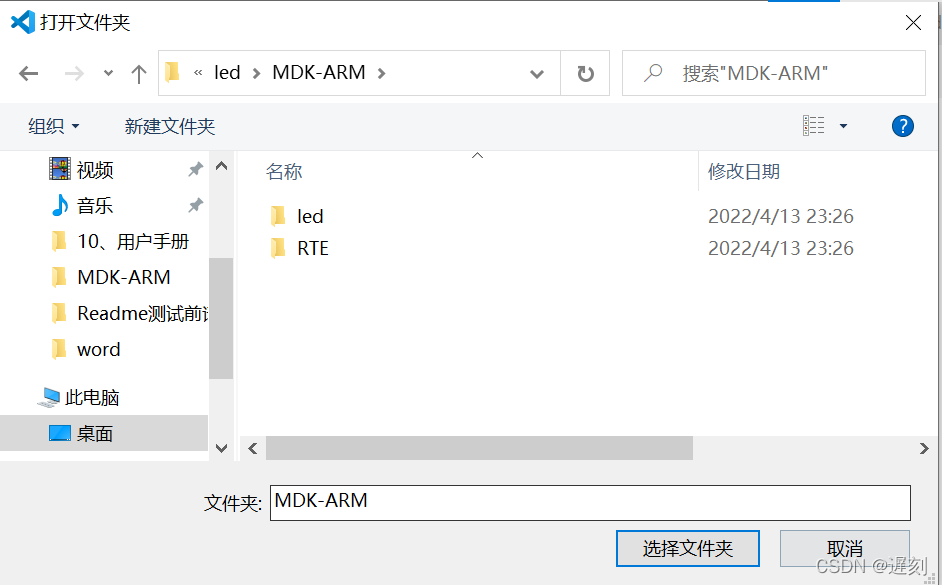

14、然后选择打开文件夹，选择含有.uvprojx文件所在的文件夹打开

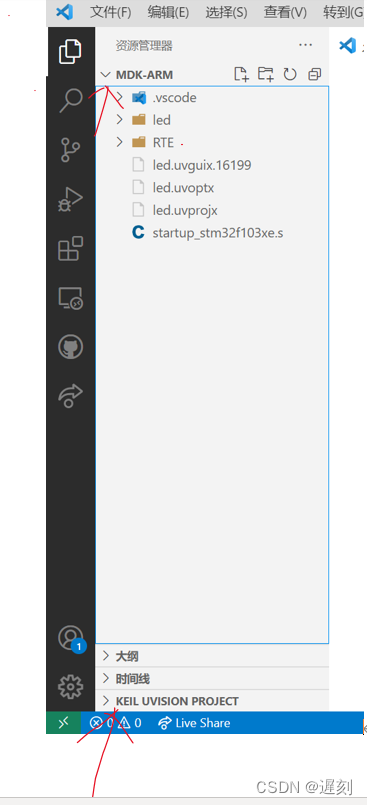

 15、折叠上方的MDK-ARM，展开最下方的KEIL UVSION PROJECT

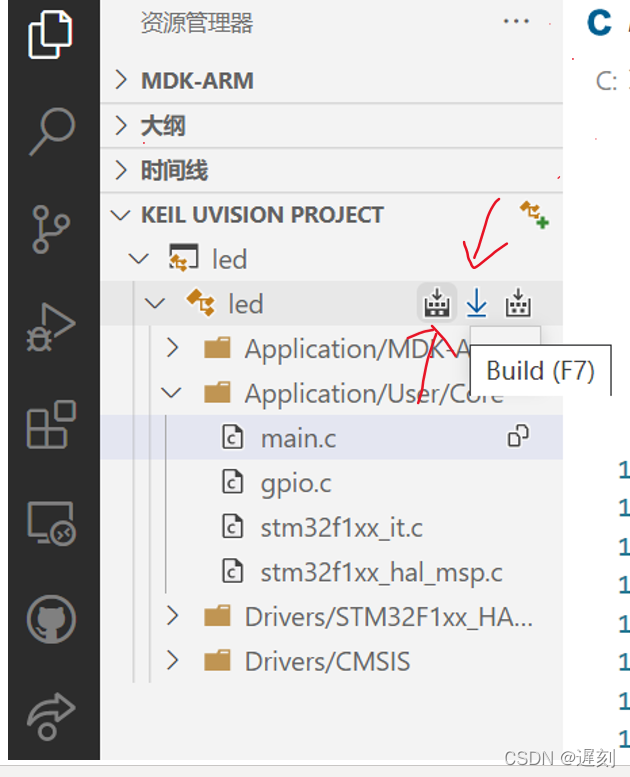

 16、展开后如图，第一个按钮表示编译，第二个表示烧录

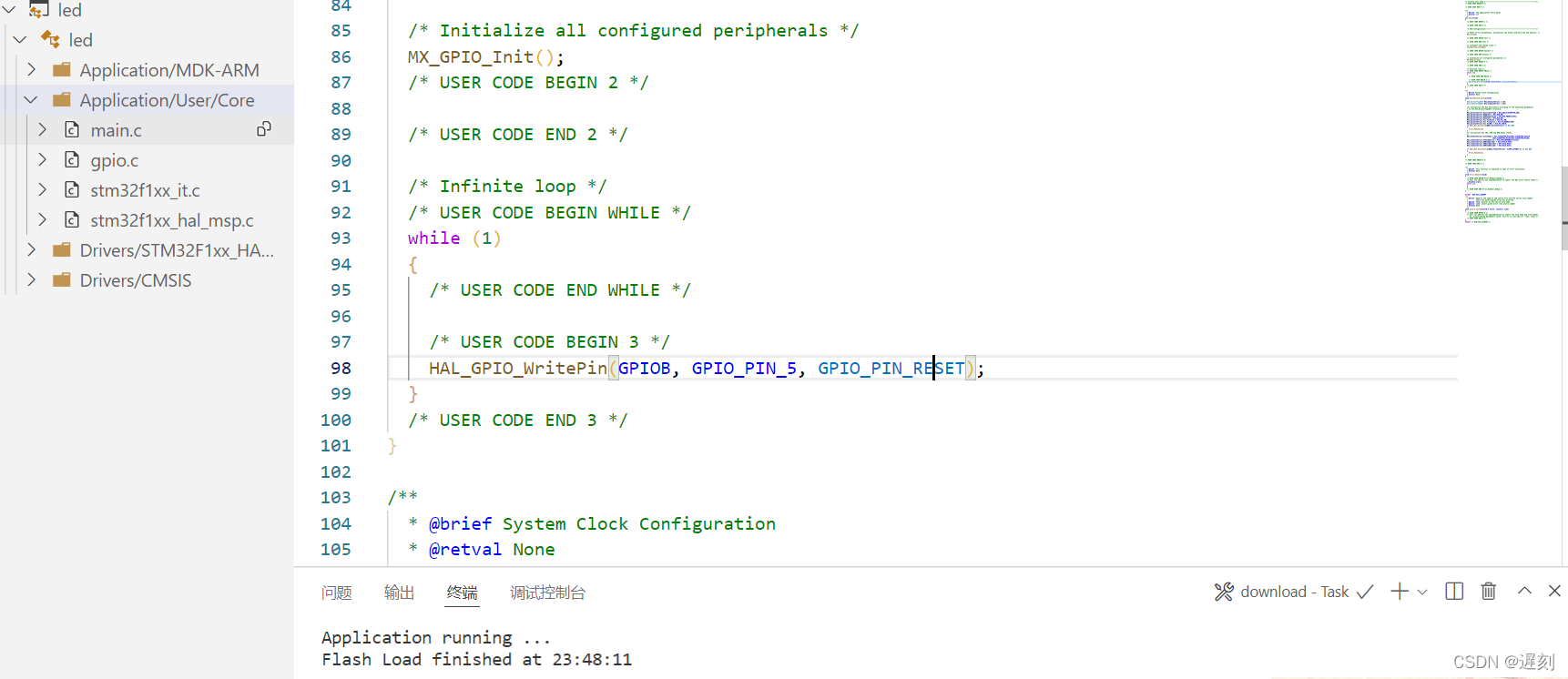

 17、调用相关函数，编译、烧录，完成点亮led0
