两个地址区间生成两个Checksum

假设对应的两个地址空间分别为0x08000000-0x0801FFFB（对应Checksum放到0x0801FFFC）和0x08030000-0x0803FFFB（对应Checksum放到0x0803FFFC）。

不使能Linker > Checksum选项中的配置：

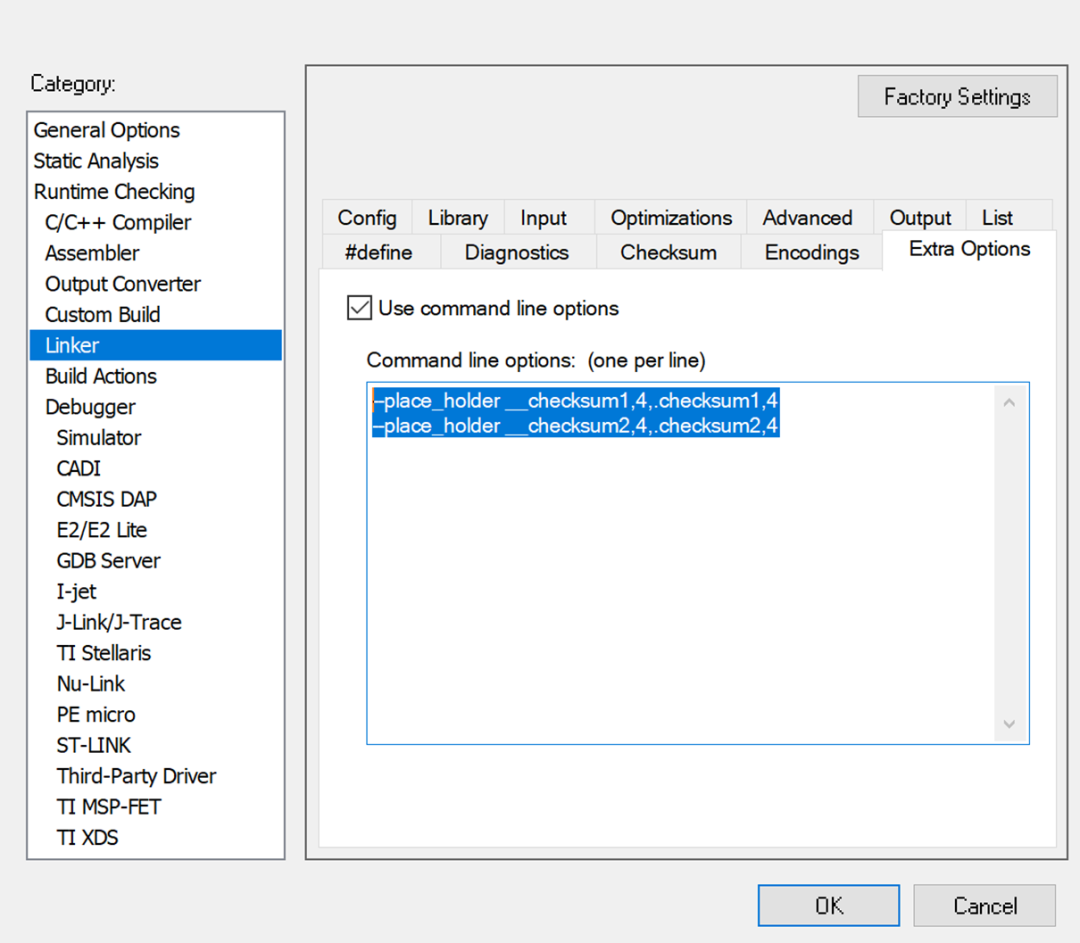

在Linker > Extra Options中添加对应的命令：

--place_holder __checksum1,4,.checksum1,4--place_holder __checksum2,4,.checksum2,4

在ICF文件中添加对应的命令：

define exported symbol __checksum_begin1 =0x08000000;define exported symbol __checksum_end1   =0x0801FFFB;define exported symbol __checksum_begin2 =0x08030000;define exported symbol __checksum_end2   =0x0803FFFB;

place at address mem: 0x0801FFFC { section .checksum1 };place at address mem: 0x0803FFFC { section .checksum2 };

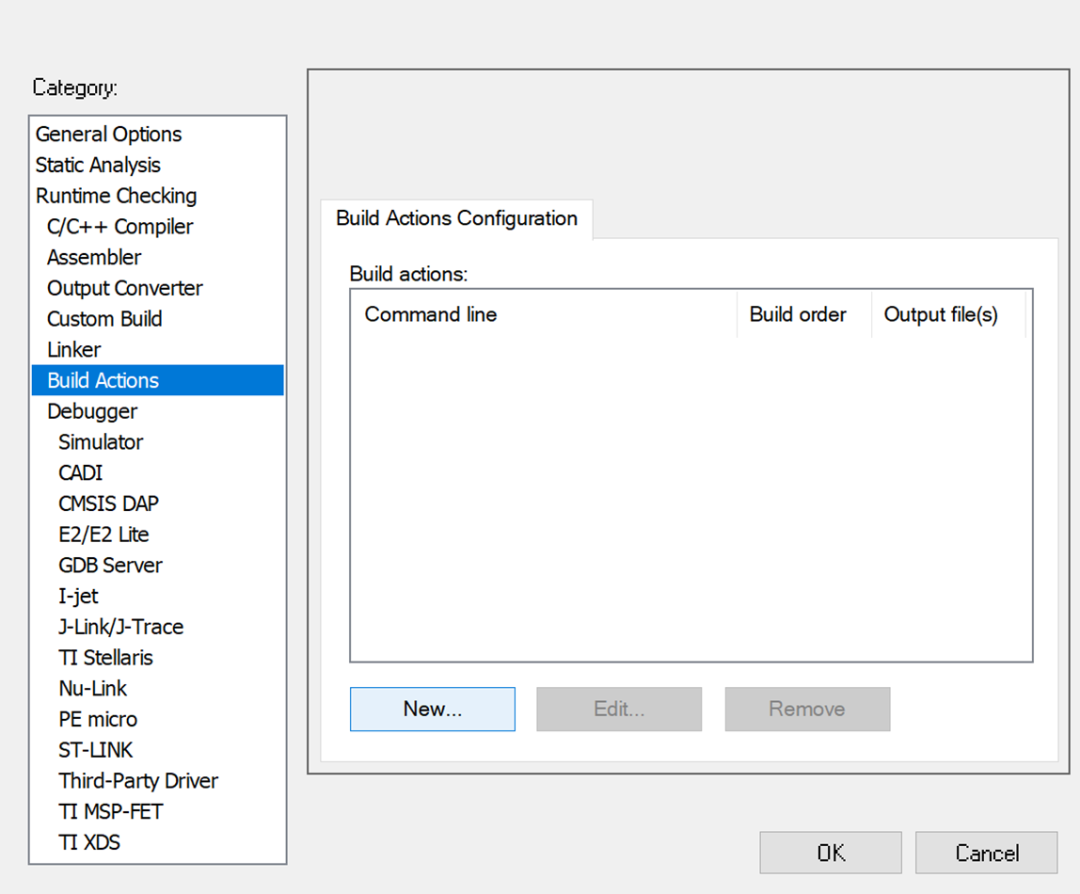

在Build Actions里面添加对应生成Checksum的命令：​​​​​​​

ielftool --fill 0xFF;0x08000000-0x0801FFFB --fill 0xFF;0x08030000-0x0803FFFB --checksum __checksum1:4,crc32:Li,0xffffffff;0x08000000-0x0801FFFB --checksum __checksum2:4,crc32:Li,0xffffffff;0x08030000-0x0803FFFB --verbose "$TARGET_PATH$" "$TARGET_PATH$"

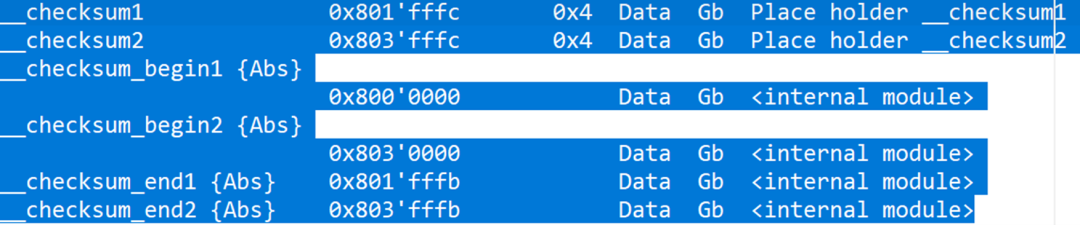

Build并查看对应的Build Log和MAP文件检查Checksum相关的信息：

两个地址区间生成一个Checksum

假设对应的两个地址空间分别为0x08000000-0x0801FFFF和0x08030000-0x0803FFFB（对应Checksum放到0x0803FFFC）。

不使能Linker > Checksum选项中的配置：

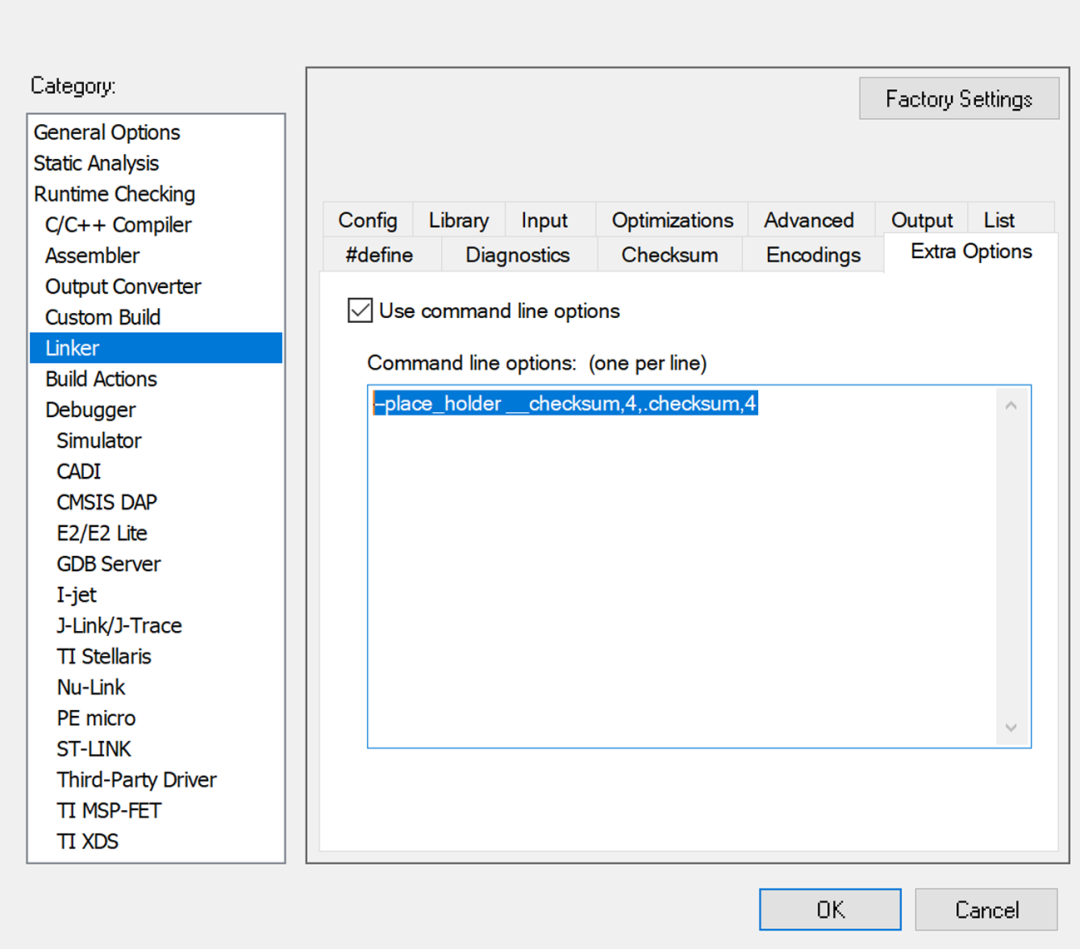

在Linker > Extra options中添加对应的命令：

--place_holder __checksum,4,.checksum,4

在ICF文件中添加对应的命令：

define exported symbol __checksum_begin1 =0x08000000;define exported symbol __checksum_end1   =0x0801FFFF;define exported symbol __checksum_begin2 =0x08030000;define exported symbol __checksum_end2   =0x0803FFFB; place at address mem: 0x0803FFFC { section .checksum };

在Build Actions里面添加对应生成Checksum的命令：​​​​​​​

ielftool --fill 0xFF;0x08000000-0x0801FFFF --fill 0xFF;0x08030000-0x0803FFFB --checksum __checksum:4,crc32:Li,0xffffffff;0x08000000-0x0801FFFF;0x08030000-0x0803FFFB --verbose "$TARGET_PATH$" "$TARGET_PATH$"

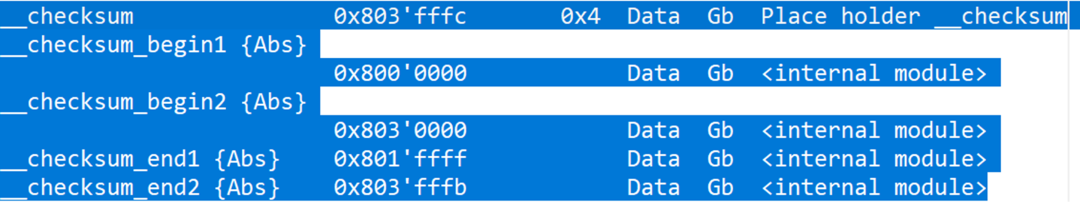

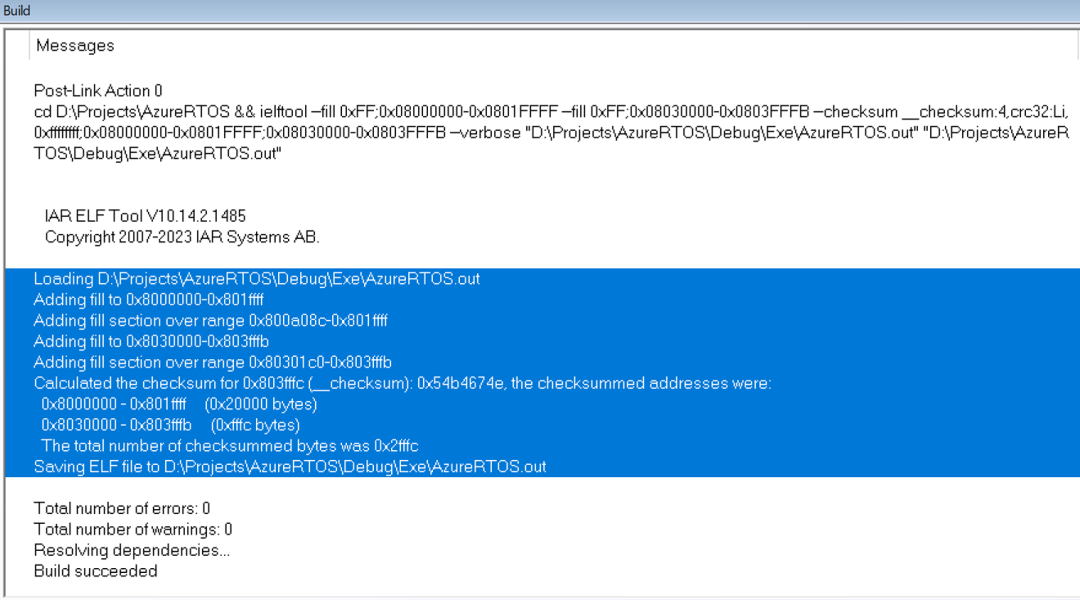

Build并查看对应的Build Log和MAP文件检查相关Checksum的信息：

总结

本文通过两个例子介绍了如何在IAR Embedded Workbench中计算多个地址区间的Checksum，包括多个地址区间生成多个Checksum和多个地址区间生成一个Checksum。

参考资料：

1. IAR C/C++ Development Guide (define symbol directive，--place_holder， The IAR ELF Tool—ielftool)
