WD5030K：30V输入、12A高效同步降压转换器应用指南

在电源管理领域，同步降压转换器因其高效率和高功率密度而备受青睐。今天为大家介绍一款来自我们公司的高性能 DC/DC 解决方案——WD5030K，它是一款平均电流模式控制的同步降压转换器，支持宽输入电压和大电流输出，非常适合各种工业、网络及便携式设备。

---

概述

WD5030K 采用先进的平均电流模式控制架构，具有快速的瞬态响应和精准的调节能力。它能够在 7V 至 30V 的宽输入电压范围内工作，输出电压可通过外部电阻在 2.7V 至 25V 之间任意调节，并提供高达 12A 的连续输出电流（峰值可达 15A）。内部集成了 6mΩ 的高侧和低侧功率 MOSFET，搭配抖动频率技术，有效降低了 EMI。

该芯片还内置了完善的保护机制：输入欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）以及过温保护（OTP），并具备内部软启动功能，大大简化了系统设计，提高了可靠性。

---

核心特性

• 宽输入电压：7.5V – 30V（绝对最大值 34V）

• 大输出电流：连续 12A，峰值 15A

• 高效率：峰值效率高达 95%

• 可编程开关频率：130kHz – 330kHz（通过外部电阻设定）

• 集成低 RDS(on) MOSFET：6mΩ 高侧 + 6mΩ 低侧

• 输出电压精度：±2%

• 轻载高效模式：突发模式（Burst Mode）提升轻载效率

• 内部补偿：无需外部环路补偿元件

• 保护功能：UVLO、OVP、OCP、OTP、短路保护（Hiccup 模式）

• 封装：耐热增强型 QFN5×5-20

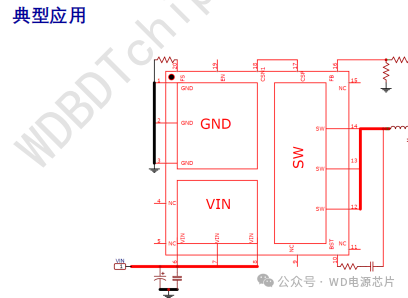

典型应用领域

• 可充电便携式设备：如移动电源、无人机电池供电系统，要求高转换效率和紧凑体积。

• 网络系统：路由器、交换机、基站等通信设备，需要稳定可靠的电源转换。

• 分布式电源系统：工业控制、服务器主板、PoE 供电等中间总线转换器。

• 通用负载点电源：FPGA、DSP、ASIC 等核心供电。

总结

WD5030K 凭借宽输入范围、大输出电流、高集成度和丰富保护功能，成为众多电源系统的理想选择。无论是网络设备、工业控制还是便携产品，它都能提供高效、可靠的功率转换。结合本文的应用指南，您可以快速完成基于 WD5030K 的电源设计。

如需获取完整数据手册、评估板或技术支持，欢迎后台选择规格书联系我们
