CLRD125是一款高性能、多功能的redriver芯片，集成了双端口2:1复用器和1:2开关/扇出缓冲器功能。该器件专为高速数据传输应用而设计，支持高达12.5Gbps的数据率，适用于10GE、10G-KR(802.3ap)、光纤通道、PCIe、InfiniBand、SATA3/SAS2等多种高速接口协议。

芯片内置先进的连续时间线性均衡器(CTLE)，在12.5Gbps的传输速率下能有效补偿长达35英寸FR-4印制电路板或8米AWG-24规格电缆的信号损耗，大幅提升信号完整性。发送端采用可编程设计，输出摆幅可在600 mVp-p至1300 mVp-p范围内灵活调节，并支持高达12dB的去加重功能，有效克服信道损耗。

CLRD125的灵活配置特性使其能够无缝支持PCIe、SAS/SATA、10G-KR等多种传输协议。特别是在10G-KR和PCIe Gen3模式下，该芯片能够透明地管理链路训练协议，确保系统级互操作性，同时将延迟降至最低。这种智能化的协议适应能力使CLRD125成为高速信号传输系统中的关键组件，为设计工程师提供了优化系统性能的有力工具。

🌟 产品亮点

1. 12.5Gbps 双通道 2:1 复用器，1:2 开关或扇出

2. 低至350mW的总功耗（典型值）

3. 高级信号调节功能：

   • 线速率为12.5Gbps（频率为6.25GHz）时，最高可支持30dB的接收均衡功能

   • 发送去加重功能高达–12dB

   • 发送输出电压控制：600mV 至 1300mV

4. 可通过片选、EEPROM或 SMBus 接口进行配置

5. 工业级运行温度范围：–40°C 至 +85°C

💼 应用领域

• 10GE，10G-KR

• PCIe 1 代/2 代/3 代

• SAS2/SATA3（最高可达 6Gbps）

• XAUI，RXAUI

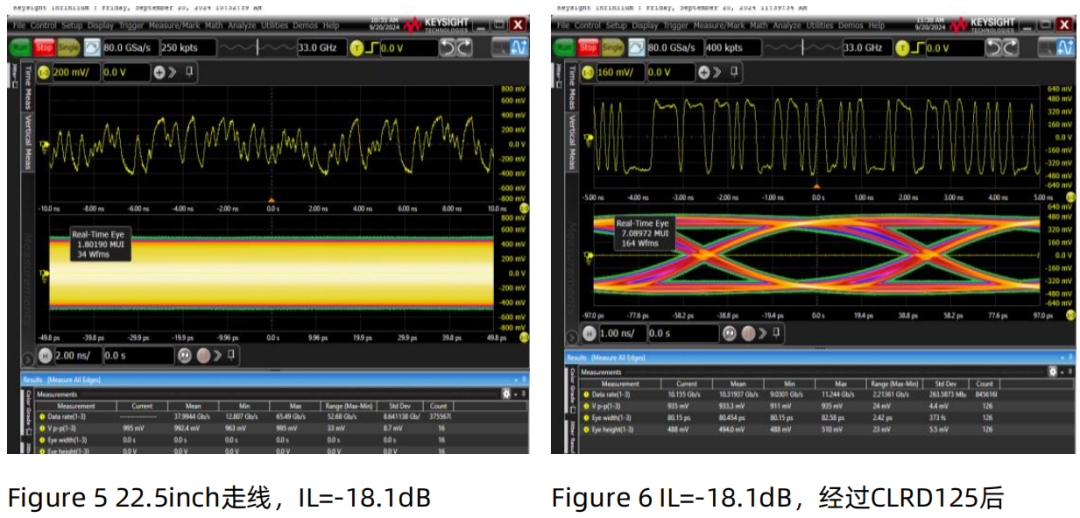

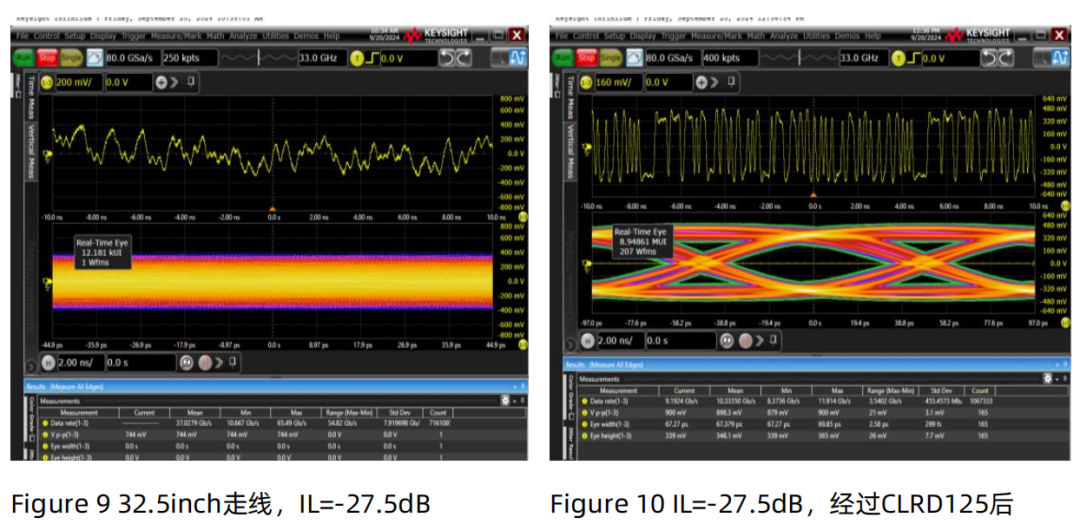

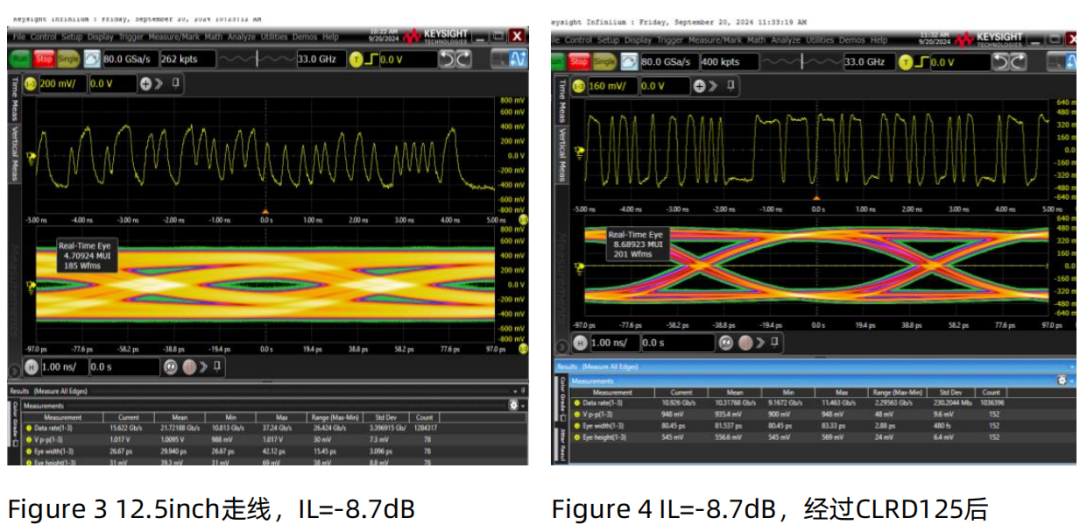

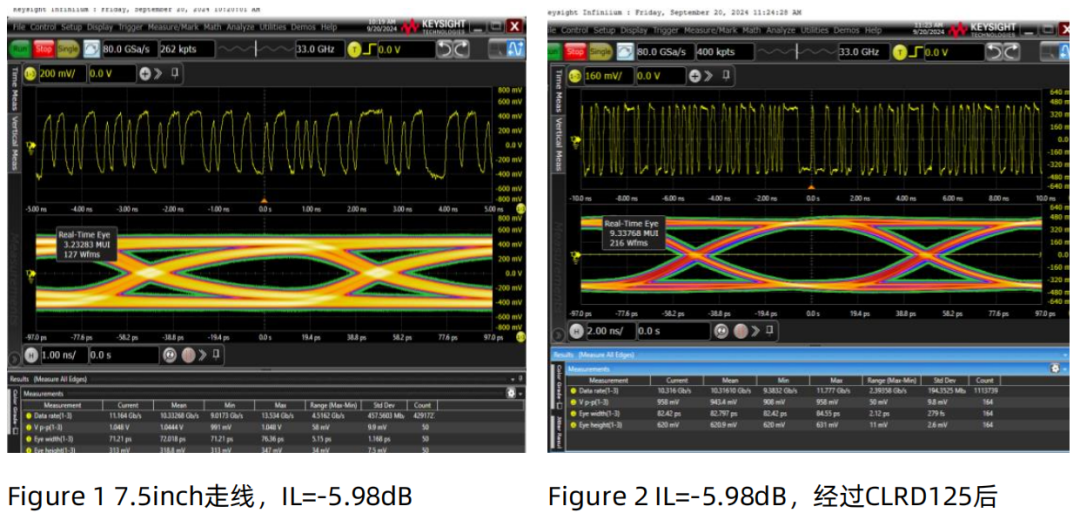

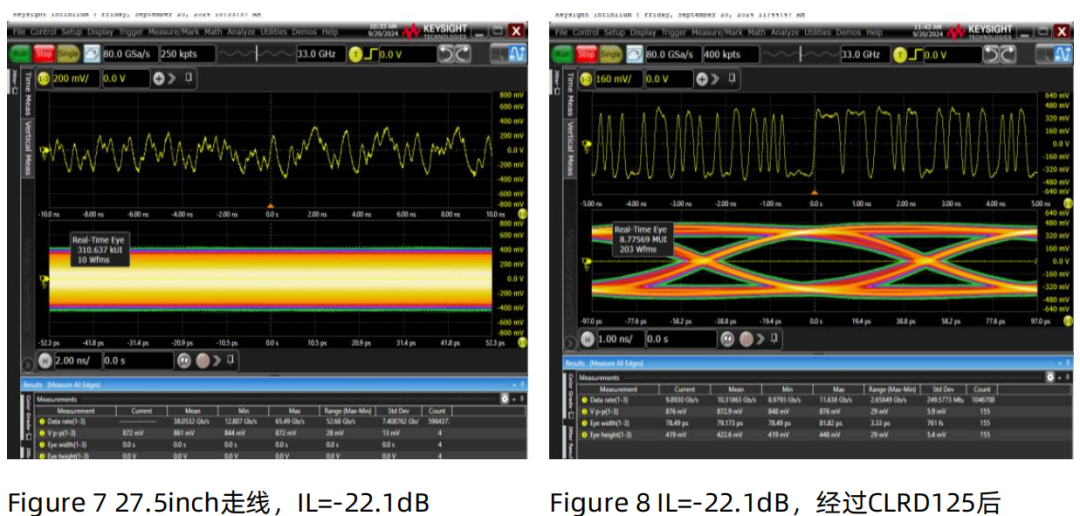

🔍 不同插损电路经过CLRD125前后眼图对比

🌟总结

 **CLRD125**是核芯互联高速Redriver产品的开山之作，强大的设计团队、领先的技术储备保证了芯片一次流片成功，高达30dB的接收均衡性能达到国际领先水平。芯片已经开放样品申请，请联系对口销售。CLRD后续系列CLRD320(32Gbps)、CLRD640(64Gbps)redriver也已流片，敬请期待。
