直击行业痛点

精密激光加工依托高能量激光束实现对金属/非金属材料的切割、焊接、打标、微加工。加工过程中激光核心镜片（聚焦镜、反射镜、准直镜）会因激光能量反射/折射产生大量热量，若温度过高会导致镜片老化、炸裂、光学性能衰减，直接引发设备停机、加工精度下降；加工工件若因激光能量输入不均出现局部过热，会产生变形、翘曲、熔边等缺陷，大幅提升产品次品率。

传统测温方式存在的弊端：

• 接触式测温：探头易受激光辐射灼伤，且会干扰精密加工工件

• 宽视场红外测温：易受周边热源干扰，无法精准聚焦窄小测温区域

• 近距离非接触测温：传感器安装位置靠近激光加工区，易被激光束、高温火花损伤

• 定制化测温模块：开发周期长、集成难度大，增加设备研发成本与量产周期

GD60914C作为5°超窄视场的高精度红外测温芯片，具备12:1高物距比、最高600℃测温、±0.1℃高精度、免二次开发、UART便捷接口等特性，可实现激光加工场景下较远距离的窄区域精准测温。

二、核心优势与行业适配性

GD60914C是专为远距离、窄视场、高精度非接触测温打造的高集成芯片，其核心特性与精密激光加工行业的测温需求高度匹配。

某宝样品直采：https://item.taobao.com/item.htm?ft=t&id=946147584946

芯片核心特性	激光加工测温需求	行业适配价值
5°超窄FOV，12:1物距比	精准聚焦激光镜片、微小加工工件	排除周边热源干扰，测温数据真实有效
测温范围-30℃~600℃	激光镜片温升0~300℃，工件温升0~500℃	全覆盖激光加工核心部件与工件的温度范围
测量精度±0.1℃	精密激光加工对温度变化敏感	实时捕捉温度细微变化，提前预警过热风险
非接触式红外测温	不干扰加工流程，避免传感器被激光灼伤	完全兼容精密加工的无接触要求
高集成设计，无需二次开发	激光设备厂商需快速集成	直接调用标准UART指令，大幅缩短量产周期
UART通讯，波特率可配	激光设备主控MCU均支持UART	接线简单，与激光设备主控系统无缝对接
测量速度可选	激光加工为高速流程	FS型号20ms极速测温，满足高速加工需求
TO-39封装，宽温工作	激光设备内部安装空间有限	可嵌入式安装，适应工业环境

核心应用场景

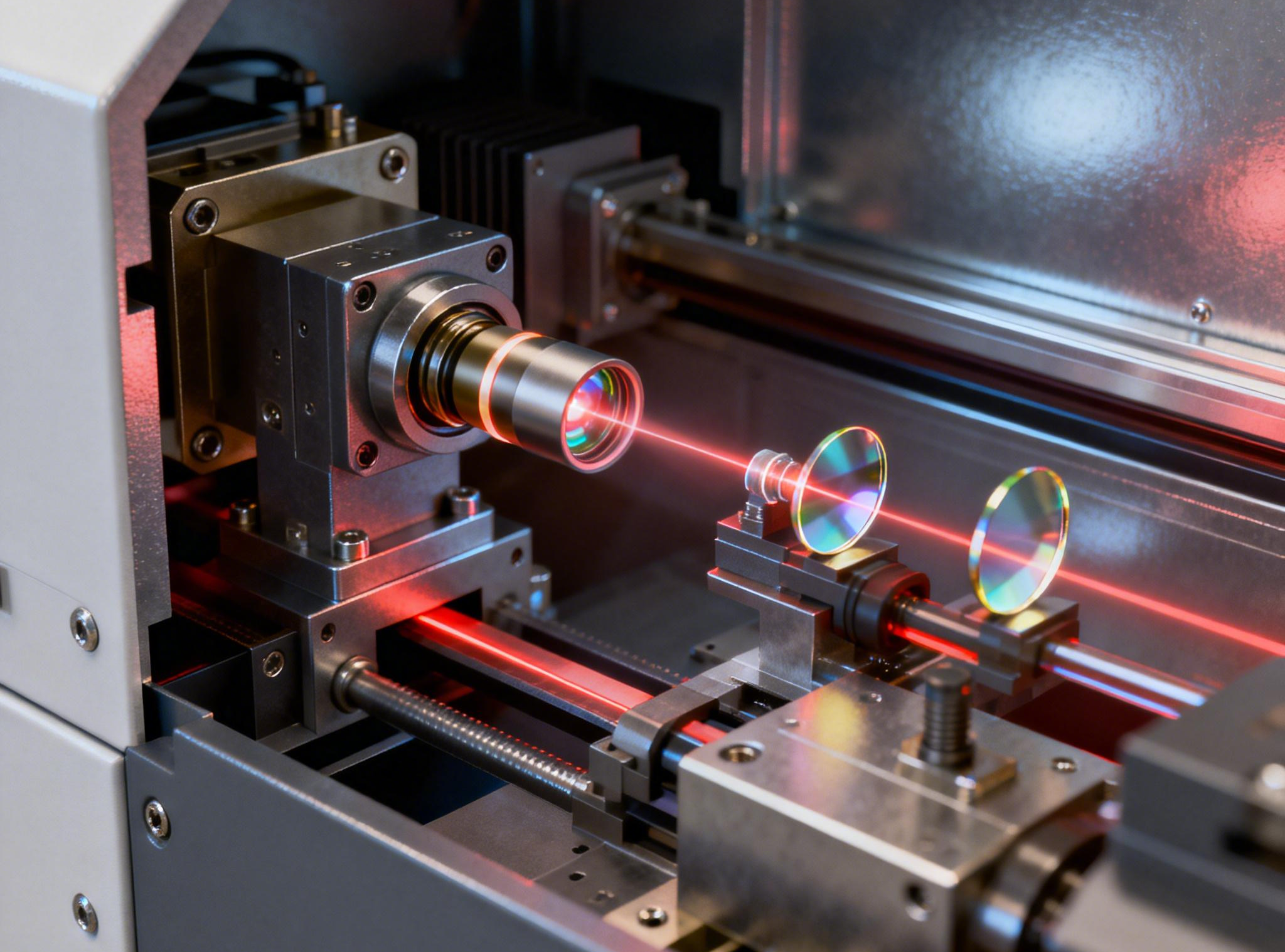

场景1：激光加工核心镜片温度实时监测

监测对象：聚焦镜、反射镜、准直镜

推荐型号：GD60914UCEFS（UART+5°FOV+600℃+FS，20ms极速测量）

物距比匹配：12:1物距比，镜片直径φ20mm→测量距离240mm；镜片直径φ50mm→测量距离600mm

核心联动逻辑：

传感器实时采集镜片温度→传输至激光设备主控MCU→当温度≥阈值（如镜片耐热阈值80℃）→MCU触发声光报警+激光功率降低/暂停+散热系统开启→温度降至安全范围后设备自动恢复工作。

场景2：精密加工工件温度精准测量

监测对象：金属/非金属精密加工工件

推荐型号：GD60914UCEFS（UART+5°FOV+600℃+FS，20ms极速测量）

物距比匹配：12:1物距比，工件加工区域直径φ30mm→测量距离360mm；工件加工区域直径φ100mm→测量距离1200mm

核心联动逻辑：

传感器实时采集工件加工区域温度→传输至激光设备主控MCU→MCU根据温度数据动态调整激光功率/加工速度→若温度超工艺阈值，立即暂停加工并报警。

细分设备适配表

激光加工设备类型	测温对象	推荐型号	核心功能
激光切割机	聚焦镜、切割工件	GD60914UCEFS	镜片过热保护、工件温度调控
激光焊接机	反射镜、焊接工件	GD60914UCEFS	镜片保护、焊接温度控制
激光打标机	准直镜、打标工件	GD60914UCEFS	镜片保护、避免工件过热
激光微加工设备	聚焦镜、微加工工件	GD60914UCEFS	精准温度监测

四、系统整体设计

本方案采用“GD60914C传感器+激光设备主控MCU+温度显示/报警模块+散热/工艺联动模块”的核心架构，整体设计遵循“易集成、免开发、高可靠”原则。

系统架构：

GD60914C传感器（温度采集）→UART通讯→激光设备主控MCU（数据解析）

MCU分路输出：①温度显示模块 ②声光报警模块 ③散热联动模块 ④工艺调控模块

核心设计原则：

• 无侵入式集成：传感器独立安装，不改动激光设备原有光路与控制系统

• 闭环控制：温度数据实时反馈至主控系统，实现“测温-预警-调控-恢复”的全流程自动化

• 高可靠性：传感器安装在激光加工区安全距离外，加装激光防护与隔热装置

五、硬件集成方案

1. 基础电气连接（UART模式）

遵循官方电气规范，核心为3.3V供电+TX/RX交叉连接，严禁接5V电源。

GD60914C引脚	功能	MCU对接端	备注
1脚 GND	接地	MCU GND	可靠共地
2脚 VDD	电源	MCU 3.3V	2.4~3.6V，推荐3.3V
3脚 RXD	芯片接收	MCU TXD	UART交叉通讯
4脚 TXD	芯片发送	MCU RXD	UART交叉通讯

电气连接注意事项：

• 供电电路增加0.1μF滤波电容，降低电压纹波

• UART通讯线路采用屏蔽线，避免激光设备内部电磁干扰

• 所有接线点做绝缘处理

2. 安装与防护设计

安装位置要求：

• 传感器探头正对测温区域，无遮挡、无偏斜

• 安装距离严格遵循12:1物距比，远离激光加工区（至少200mm以上）

• 传感器安装在无振动、无强电磁干扰的位置

防护装置设计：

• 激光防护：传感器探头前端加装硅/锡滤光片（红外线透过率≥90%）

• 隔热防尘：传感器外部加装金属隔热外壳

• 抗振动：传感器与安装底座之间加装减震橡胶垫

3. 物距比精准匹配

GD60914C的5°窄视场对应12:1固定物距比（测量距离D=12×被测区域直径S），具体匹配参考如下：

测温对象直径S(mm)	推荐测量距离D(mm)	适配场景
10	120	激光微加工工件、小型准直镜
20	240	激光聚焦镜、反射镜
30	360	锂电池极耳焊接、小型切割工件
50	600	中型激光镜片、金属切割工件
100	1200	大型激光加工工件

六、软件配置方案

1. UART基础配置

• 波特率：FS极速测量型号（20ms）配置115200bps，MS标准型号（300ms）配置9600bps

• 数据格式：8位数据位、1位停止位、无校验位

• 通讯方式：传感器上电后，发送指令即进入对应测温模式

2. 核心UART指令调用

UART指令	功能说明	适用场景	数据输出
0xAA	物温模式，自动循环发送	激光镜片、工件测温	连续输出
0xA1	打开单次测量功能	工艺调试时单次测温	单次输出
0xA0	关闭单次测量功能	恢复连续测温	停止单次测量

3. 温度数据解析

传感器输出温度数据为ASCII格式/HEX格式，MCU可直接解析：

• ASCII格式：+003000=300.0℃、+000800=80.0℃、-000200=-20.0℃（前符号位，后6位数字，除以10为实际温度）

• HEX格式：9字节数据，如2B 30 30 30 36 00 0D 0A=+60.0℃

4. 核心软件逻辑设计

激光设备MCU的软件逻辑围绕“温度采集-阈值判断-联动控制”展开：

1. 初始化：MCU配置UART参数，发送0xAA指令，GD60914C进入物温连续测温模式

2. 数据采集：MCU实时接收传感器输出的温度数据，解析为实际温度值T

3. 阈值判断：T<T安全时正常工作；T安全≤T<T预警时触发黄色声光预警；T≥T报警时触发红色声光报警并暂停加工

4. 工艺联动：根据加工工艺需求，MCU将温度数据与激光功率、加工速度做联动

5. 发射率补偿方案

红外测温的精度与被测物体的发射率高度相关，GD60914C支持设备端MCU补偿：

• 贴黑体胶带（工艺调试/实验室阶段）：在测温区域贴黑体胶带（发射率≥0.95）

• 表面处理（量产工件/定制化镜片）：对被测表面做氧化/粗糙化处理

• MCU补偿算法（设备端量产应用）：真实温度=(被测温度T0-环境温度TA)÷发射率ε+环境温度TA

七、安装与调试规范

1. 安装操作规范

• 安装前确保激光设备断电停机，由专业电气工程师操作

• 传感器探头正对测温区域，调整安装位置使视场完全覆盖测温区域

• 严格按照12:1物距比固定安装距离，使用卷尺精准测量

• 防护装置安装到位，硅/锡滤光片紧贴传感器探头

• 电气接线完成后，用万用表检测供电电压（确认3.3V）

2. 调试步骤

全流程10分钟内完成：

• 上电自检：激光设备通电，传感器上电后无发热、无异响，MCU接收到温度数据

• 通讯测试：通过MCU上位机发送0xAA/0xA1指令，传感器能正常响应

• 测温精度校准：采用黑体辐射源对传感器进行校准，使测温误差≤±0.1℃

• 阈值设置：根据激光镜片/工件的耐热参数，在MCU中设置三级阈值

• 联动测试：通过黑体模拟温度升高，测试传感器是否能触发预警、报警

• 现场实测：启动激光加工设备，进行实际加工测试

3. 日常维护要求

• 定期清洁传感器探头的硅/锡滤光片（每月1次）

• 检查传感器安装位置是否松动、防护装置是否完好

• 定期检测供电电压与UART通讯线路

• 激光设备大修后，重新校准传感器的测温精度

八、成功客户案例参考

GD60914C已成功批量应用于精密激光加工行业的头部企业、科研机构，覆盖激光切割、焊接、打标、微加工等全品类设备。

所属领域	应用设备	核心价值
工业激光切割/焊接	大功率激光切割机、焊接机	镜片过热保护，提升设备稼动率

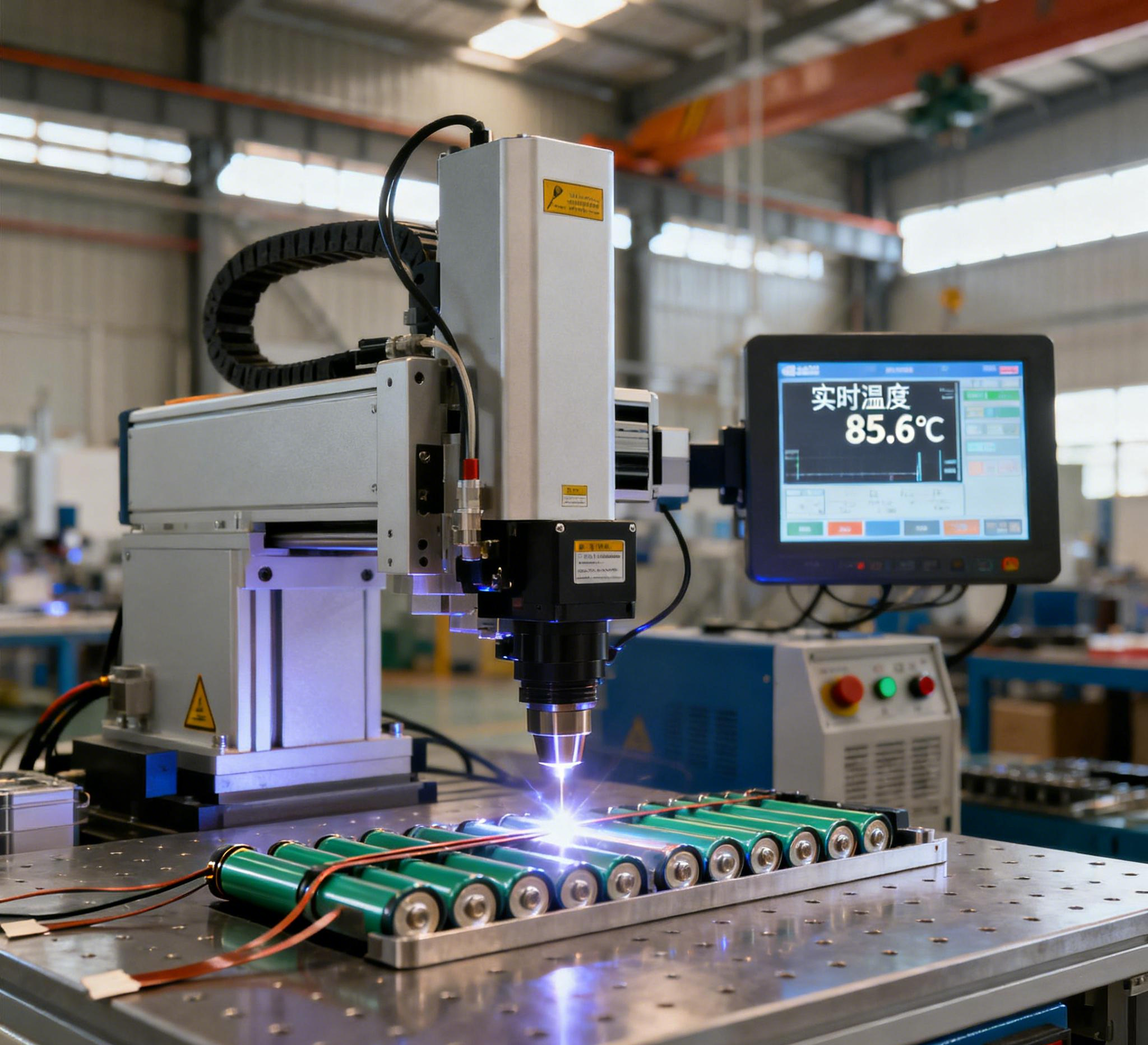

精密激光焊接	锂电池极耳激光焊接机	精准控制焊接温度，提升一致性
激光加工科研	激光微加工设备	提供±0.1℃高精度测温数据
工业激光切割	大型金属激光切割机	远距离监测，避免传感器损伤
精密激光打标	陶瓷/金属激光打标机	避免工件打标区域过热烧损
激光熔覆/焊接	激光熔覆机、精密焊接机	实时调控熔覆区温度
激光微加工	半导体激光微加工设备	5°窄视场精准捕捉微纳级温度
