FT8395PDB2 是面向 24 W-30 W 快充市场推出的新一代 PSR＋CV/CC 控制器。内置 750 V 功率 MOSFET，采用 SOP-7 封装，主打「小体积、高效率、省光耦、易过认证」，可无缝覆盖 5 V➜6 A、9 V➜3 A、12 V➜2.5 A、15 V➜2 A、20 V➜1.5 A 五组 PDO，是 24 W/30 W 级别充电器、适配器、小家电电源的「一站式」选择。


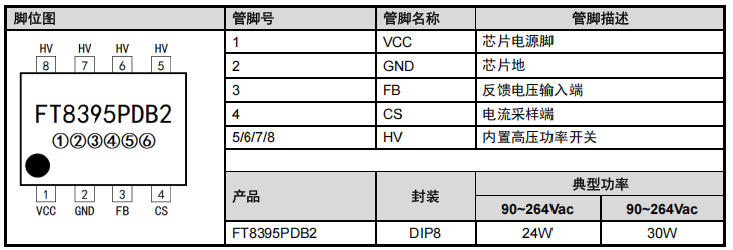

管脚定义（SOP-7，顶视图 1➜7 逆时针）

注：5/6 两 HV 脚内部已短接，PCB 可并线以提升过电流能力。


典型功率与效率

输出规格	最大连续功率	峰值功率 (<10 s)	230 VAC 效率	备注
5 V/4.8 A	24 W	27 W	≥89 %	适合 QC/PD 5 V 档
9 V/3 A	27 W	30 W	≥90 %	PDO 9 V 档
12 V/2.5 A	30 W	33 W	≥90 %	笔记本适配器
15 V/2 A	30 W	33 W	≥89 %	USB-C 充电器
20 V/1.5 A	30 W	33 W	≥88 %	迷你 PD 快充

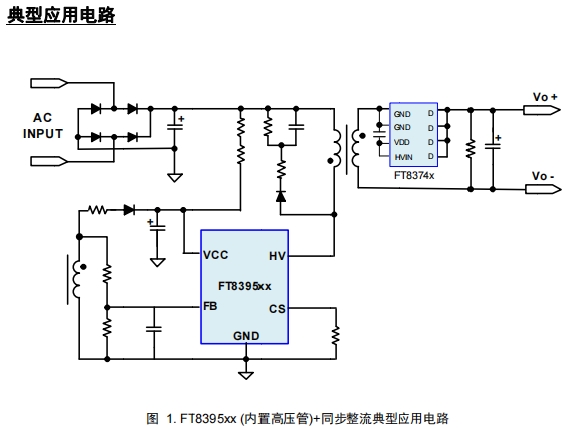

参考应用电路（24 W/9 V-3 A 示范）



关键元件选型

• Rs_CS：0.22 Ω/1 %，决定峰值电流与恒流点

• 辅助绕组：EE-19，7+3 匝，Lp≈480 µH

• VCC 电容：22 µF/50 V X7R，保证 9-38 V 区间

• 输出整流：SB10100，10 A/100 V，VF<0.5 V

• 光耦&TL431：省掉，PSR 直接采样辅助绕组

功能亮点

1. PSR 恒压＋原边恒流，省光耦、省431，BOM 成本 ↓ 15 %

2. 频率折返＋突发模式，待机 <75 mW，轻松过 CoC V5 Tier-2

3. 内置斜率补偿，CC 模式纹波 <150 mV，电池充电温升低

4. 智能过温、过压、输出短路、输出线断保护，全部自恢复

5. 频率抖动＋软驱动，EMI 裕量 >6 dB，传导辐射一次过

热设计&EMI 实测

• 25 ℃ 环境 30 W 满载 1 h：芯片表面温升 18 ℃，变压器温升 22 ℃

• CISPR22 B 类传导：150 kHz-30 MHz 余量 4.7-6.3 dB，无需共模电感即可过

• Surge：差模 2 kV、共模 4 kV 无损坏；EFT 4 kV/5 kHz 通过

典型应用形态

• USB-C PD 快充（24 W/30 W）

• 小家电恒压适配器（12 V/2.5 A）

• 路由器/机顶盒待机电源（15 V/2 A）

• 电动工具锂电充电器（20 V/1.5 A）

小结

FT8395PDB2 用一颗 SOP-7 完成 750 V MOS＋CV/CC 控制＋多重保护，支持 24-30 W 级别全部主流 PDO。官方参考电路已验证 EMI 与热性能，真正做到「拿到即量产」。如果你正在寻找 OB2263、OB2269、iW3688 的升级版，或者想把 24 W 快充塞进 28 mm × 28 mm 的壳子，FT8395PDB2 值得第一时间打样。​深圳三佛科技提供样品，技术支持。
