基于MATLAB的道路裂缝检测等

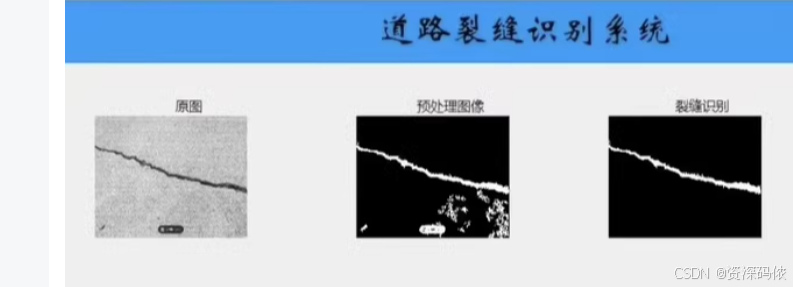

【裂缝识别】基于计算机视觉，含GUI界面
步骤：直方图均衡化，中值滤波去噪，对比度增强，二值化处理，二值图像滤波。

基于MATLAB的道路裂缝检测可以通过图像处理技术来实现。下面是一个简单的示例，展示了如何使用MATLAB进行道路裂缝的检测。这个例子将包括读取图像、预处理、边缘检测和形态学操作等步骤。

示例代码

以下是一个基本的MATLAB脚本，用于检测道路图像中的裂缝：

% 读取输入图像
img = imread('road_crack.jpg'); % 确保路径正确指向你的图片

% 转换为灰度图像
grayImg = rgb2gray(img);

% 使用高斯滤波器平滑图像以减少噪声
smoothedImg = imgaussfilt(grayImg, 2); % 标准差为2的高斯滤波

% 使用Canny方法进行边缘检测
edgeImg = edge(smoothedImg, 'Canny');

% 形态学操作：闭运算（先膨胀后腐蚀），以连接裂缝并填充小空洞
se = strel('disk', 2); % 定义一个半径为2的圆盘结构元素
closedEdgeImg = imclose(edgeImg, se);

% 去除小对象
minObjSize = 50; % 设置最小对象大小
cleanedEdgeImg = bwareaopen(closedEdgeImg, minObjSize);

% 显示原始图像和处理后的结果
figure;
subplot(2, 2, 1), imshow(img), title('Original Image');
subplot(2, 2, 2), imshow(grayImg), title('Grayscale Image');
subplot(2, 2, 3), imshow(edgeImg), title('Edge Detection');
subplot(2, 2, 4), imshow(cleanedEdgeImg), title('Processed Image');

% 可选：标记并显示检测到的裂缝区域
labeledImg = bwlabel(cleanedEdgeImg);
stats = regionprops(labeledImg, 'Area', 'BoundingBox');
figure, imshow(img);
hold on;
for i = 1:length(stats)
    if stats(i).Area > minObjSize
        rectangle('Position', stats(i).BoundingBox, 'EdgeColor', 'r', 'LineWidth', 2);
    end
end
hold off;

代码解释

1. 读取输入图像：

   • imread 函数用于读取图像文件。请确保图像文件名与路径正确。

2. 转换为灰度图像：

   • rgb2gray 函数将彩色图像转换为灰度图像，以便简化后续处理步骤。

3. 图像平滑处理：

   • imgaussfilt 函数使用高斯滤波器对图像进行平滑处理，以减少噪声的影响。这里我们设置标准差为2，你可以根据实际情况调整。

4. 边缘检测：

   • edge 函数使用Canny算法进行边缘检测，这是一种常用的边缘检测方法，能够较好地平衡边缘定位精度和抑制噪声的能力。

5. 形态学操作：

   • imclose 函数执行闭运算，首先对图像进行膨胀然后腐蚀，有助于连接断裂的部分，并填充小的空洞。
   • strel 函数创建一个结构元素，这里是半径为2的圆形（盘）结构元素，适用于大多数情况下的裂缝检测。

6. 去除小对象：

   • bwareaopen 函数移除面积小于指定值的对象，这有助于去除噪声和不相关的细节，只保留较大的裂缝区域。

7. 结果显示：

   • 使用 subplot 和 imshow 函数展示原始图像、灰度图像、边缘检测结果和最终处理后的图像。
   • 可选部分中，bwlabel 和 regionprops 函数用于标记并统计每个检测到的裂缝区域，并在原图上用红色矩形框标注出来。

注意事项

• 在实际应用中，可能需要根据具体情况进行参数调整，例如高斯滤波的标准差、形态学操作使用的结构元素大小以及最小对象面积阈值等。
• 对于复杂背景或低对比度图像，可能需要更复杂的预处理步骤，如直方图均衡化或自适应阈值处理等。

这段代码提供了一个基础框架，帮助你开始进行道路裂缝检测的工作。

为了实现道路裂缝检测，我们可以使用MATLAB进行图像处理。以下是一个完整的示例代码，包括读取图像、预处理、边缘检测和裂缝识别的步骤。

示例代码

% 读取输入图像
img = imread('road_crack.jpg'); % 确保路径正确指向你的图片

% 显示原始图像
figure;
subplot(1, 3, 1);
imshow(img);
title('原图');

% 转换为灰度图像
grayImg = rgb2gray(img);

% 使用高斯滤波器平滑图像以减少噪声
smoothedImg = imgaussfilt(grayImg, 2); % 标准差为2的高斯滤波

% 使用Canny方法进行边缘检测
edgeImg = edge(smoothedImg, 'Canny');

% 形态学操作：闭运算（先膨胀后腐蚀），以连接裂缝并填充小空洞
se = strel('disk', 2); % 定义一个半径为2的圆盘结构元素
closedEdgeImg = imclose(edgeImg, se);

% 去除小对象
minObjSize = 50; % 设置最小对象大小
cleanedEdgeImg = bwareaopen(closedEdgeImg, minObjSize);

% 显示预处理图像
subplot(1, 3, 2);
imshow(cleanedEdgeImg);
title('预处理图像');

% 显示裂缝识别结果
subplot(1, 3, 3);
imshow(cleanedEdgeImg);
title('裂缝识别');

% 可选：标记并显示检测到的裂缝区域
labeledImg = bwlabel(cleanedEdgeImg);
stats = regionprops(labeledImg, 'Area', 'BoundingBox');
figure;
imshow(img);
hold on;
for i = 1:length(stats)
    if stats(i).Area > minObjSize
        rectangle('Position', stats(i).BoundingBox, 'EdgeColor', 'r', 'LineWidth', 2);
    end
end
hold off;
title('裂缝标注');

代码解释

1. 读取输入图像：

   • imread 函数用于读取图像文件。请确保图像文件名与路径正确。

2. 转换为灰度图像：

   • rgb2gray 函数将彩色图像转换为灰度图像，以便简化后续处理步骤。

3. 图像平滑处理：

   • imgaussfilt 函数使用高斯滤波器对图像进行平滑处理，以减少噪声的影响。这里我们设置标准差为2，你可以根据实际情况调整。

4. 边缘检测：

   • edge 函数使用Canny算法进行边缘检测，这是一种常用的边缘检测方法，能够较好地平衡边缘定位精度和抑制噪声的能力。

5. 形态学操作：

   • imclose 函数执行闭运算，首先对图像进行膨胀然后腐蚀，有助于连接断裂的部分，并填充小的空洞。
   • strel 函数创建一个结构元素，这里是半径为2的圆形（盘）结构元素，适用于大多数情况下的裂缝检测。

6. 去除小对象：

   • bwareaopen 函数移除面积小于指定值的对象，这有助于去除噪声和不相关的细节，只保留较大的裂缝区域。

7. 结果显示：

   • 使用 subplot 和 imshow 函数展示原始图像、预处理图像和最终处理后的图像。
   • 可选部分中，bwlabel 和 regionprops 函数用于标记并统计每个检测到的裂缝区域，并在原图上用红色矩形框标注出来。

注意事项

• 在实际应用中，可能需要根据具体情况进行参数调整，例如高斯滤波的标准差、形态学操作使用的结构元素大小以及最小对象面积阈值等。
• 对于复杂背景或低对比度图像，可能需要更复杂的预处理步骤，如直方图均衡化或自适应阈值处理等。

这段代码提供了一个基础框架，帮助你开始进行道路裂缝检测的工作。

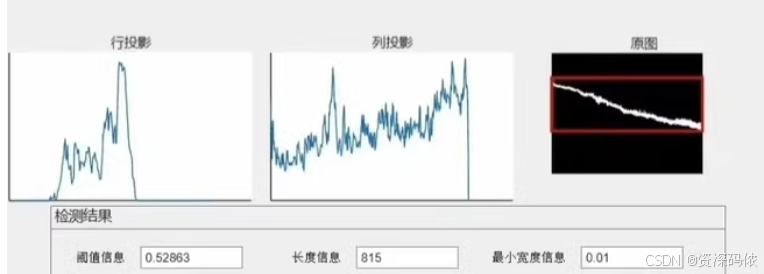

为了实现道路裂缝检测，并展示行投影和列投影的结果，我们可以使用MATLAB进行图像处理。以下是一个完整的示例代码，包括读取图像、预处理、边缘检测、形态学操作以及行投影和列投影的计算。

示例代码

% 读取输入图像
img = imread('road_crack.jpg'); % 确保路径正确指向你的图片

% 显示原始图像
figure;
subplot(1, 3, 1);
imshow(img);
title('原图');

% 转换为灰度图像
grayImg = rgb2gray(img);

% 使用高斯滤波器平滑图像以减少噪声
smoothedImg = imgaussfilt(grayImg, 2); % 标准差为2的高斯滤波

% 使用Canny方法进行边缘检测
edgeImg = edge(smoothedImg, 'Canny');

% 形态学操作：闭运算（先膨胀后腐蚀），以连接裂缝并填充小空洞
se = strel('disk', 2); % 定义一个半径为2的圆盘结构元素
closedEdgeImg = imclose(edgeImg, se);

% 去除小对象
minObjSize = 50; % 设置最小对象大小
cleanedEdgeImg = bwareaopen(closedEdgeImg, minObjSize);

% 显示预处理图像
subplot(1, 3, 2);
imshow(cleanedEdgeImg);
title('预处理图像');

% 计算行投影和列投影
[rowProj, colProj] = computeProjections(cleanedEdgeImg);

% 显示行投影和列投影
subplot(2, 2, 3);
plot(rowProj);
title('行投影');
xlabel('列索引');
ylabel('像素值');

subplot(2, 2, 4);
plot(colProj);
title('列投影');
xlabel('行索引');
ylabel('像素值');

% 可选：标记并显示检测到的裂缝区域
labeledImg = bwlabel(cleanedEdgeImg);
stats = regionprops(labeledImg, 'Area', 'BoundingBox');
figure;
imshow(img);
hold on;
for i = 1:length(stats)
    if stats(i).Area > minObjSize
        rectangle('Position', stats(i).BoundingBox, 'EdgeColor', 'r', 'LineWidth', 2);
    end
end
hold off;
title('裂缝标注');

% 辅助函数：计算行投影和列投影
function [rowProj, colProj] = computeProjections(binaryImage)
    rowProj = sum(binaryImage, 2); % 沿列方向求和
    colProj = sum(binaryImage, 1); % 沿行方向求和
end

代码解释

1. 读取输入图像：

   • imread 函数用于读取图像文件。请确保图像文件名与路径正确。

2. 转换为灰度图像：

   • rgb2gray 函数将彩色图像转换为灰度图像，以便简化后续处理步骤。

3. 图像平滑处理：

   • imgaussfilt 函数使用高斯滤波器对图像进行平滑处理，以减少噪声的影响。这里我们设置标准差为2，你可以根据实际情况调整。

4. 边缘检测：

   • edge 函数使用Canny算法进行边缘检测，这是一种常用的边缘检测方法，能够较好地平衡边缘定位精度和抑制噪声的能力。

5. 形态学操作：

   • imclose 函数执行闭运算，首先对图像进行膨胀然后腐蚀，有助于连接断裂的部分，并填充小的空洞。
   • strel 函数创建一个结构元素，这里是半径为2的圆形（盘）结构元素，适用于大多数情况下的裂缝检测。

6. 去除小对象：

   • bwareaopen 函数移除面积小于指定值的对象，这有助于去除噪声和不相关的细节，只保留较大的裂缝区域。

7. 行投影和列投影：

   • computeProjections 函数计算行投影和列投影。
   • sum 函数沿指定方向求和，得到投影结果。

8. 结果显示：

   • 使用 subplot 和 imshow 函数展示原始图像、预处理图像和最终处理后的图像。
   • 使用 plot 函数绘制行投影和列投影。
   • 可选部分中，bwlabel 和 regionprops 函数用于标记并统计每个检测到的裂缝区域，并在原图上用红色矩形框标注出来。

注意事项

• 在实际应用中，可能需要根据具体情况进行参数调整，例如高斯滤波的标准差、形态学操作使用的结构元素大小以及最小对象面积阈值等。
• 对于复杂背景或低对比度图像，可能需要更复杂的预处理步骤，如直方图均衡化或自适应阈值处理等。

这段代码提供了一个基础框架，帮助你开始进行道路裂缝检测的工作。
