BK7238是一款高度集成的单芯片Wi-Fi 802.11b/g/n与蓝牙5.2低功耗（LE）组合解决方案，专为需要低功耗和紧凑体积的应用场景设计。该芯片集成了强大的32位微控制器及丰富的外设与接口，使其成为物联网（IoT）高端应用的理想选择。通过采用先进设计技术和工艺技术，BK7238在超小型封装中实现了高集成度与极低功耗，广泛应用于智能照明、智能家居、定位系统等物联网高端领域。

主要特征：

Wi-Fi：

•符合IEEE802.11b/g/n1x1标准

•支持20MHz信道

•支持 STBC

•工作模式：STA（标准接入点）和SoftAP（软接入点）

•同时支持SoftAP（软件接入点模式）与STA（工作站模式）

 •发射功率最高+19dBm

 •接收灵敏度-99dBm

蓝牙低能耗:

• 蓝牙5.2低功耗（LE）技术

 • 支持蓝牙低功耗1 Mbps、2 Mbps及长距离传输（125 kbps和500 kbps）

• 广告扩展功能

• 蓝牙方向定位：到达角（AoA）与离开角（AoD）

• 支持最多16根天线的天线阵列，实现精准定位

内核：

• 最高160MHz的32位单片机

• UART闪存下载功能

• JTAG 调试接口

内存

• SiP闪存：2MB或4MB

 • 288KB内存

• 4字节电熔丝

时钟管理：

 • 外部振荡器：26MHz晶体振荡器（XTALH）

• 内部振荡器：26-160MHz数字控制振荡器（DCO），32kHz环形振荡器（ROSC）

• 480MHz DPLL

电源管理：

•2.7至3.6V VBAT 供电

•片上上电复位（POR）与断电检测（BOD）

•嵌入式 LDO 调节器

•低功耗：-活动模式接收：40mA-低电压休眠模式：90 μA -深度休眠模式：10 μA -关机模式：0.5 μA

外设：

•GPIO：QFN32封装19个，QFN20封装9个

•1个SPI

•2个UART：1个支持Flash下载

•1个I2C

•1个通用DMA控制器（GDMA）6通道

•6个32位 PWM 通道

•10位AUXADC（最多6通道）

•6个通用32位定时器

•1个看门狗定时器（WDT）

•1个实时计数器（RTC）

•1个温度传感器

•1个真随机数生成器（TRNG）

封装规格：

 • QFN32封装

 • QFN20封装

 • 工作温度范围：-40至+105°C

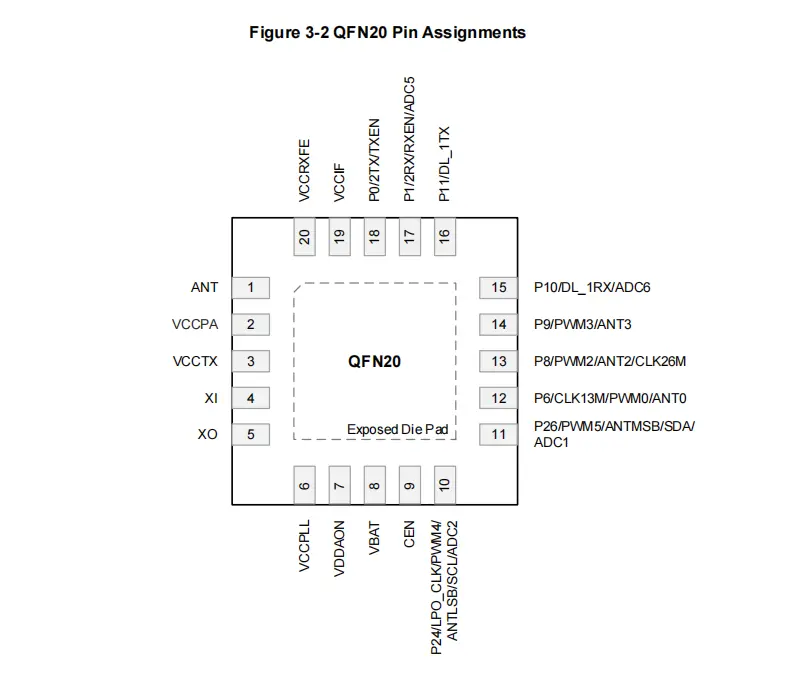

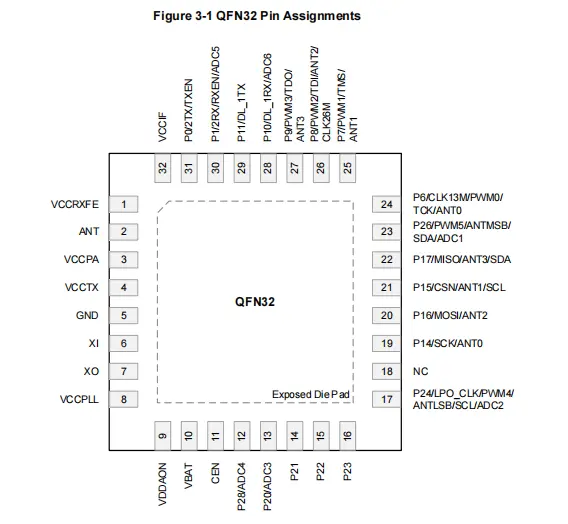

BK7238封装图
