1.3寸OLED模块初始化，驱动芯片为SH1106，i2c通讯
·
之前使用过0.96寸的OLED，驱动芯片SSD1306，看了下两个芯片数据手册，差异不是很大，买了一个1.3寸的，花了一个下午点亮了，在过程中遇到了些问题，网上的资料不多，于是做个总结。
主要遇到的问题有，
1.显示不正常，出现花屏等现象。
从我遇到的情况来说，出现花屏可以考虑几个方面，
第一，供电电压，如果是买来的模块，看下背后有没有一个三极管LDO，如果没有的话只能使用3.3V的供电，5V供电会出现花屏，以及烧坏屏幕；
第二，GPIO的输出模式，由于使用I2C通讯的时候，在总线空闲时，应该被拉高，响应时要能被拉低，所以应该配置成开漏输出，我使用STC8H，将端口设置成其余三种模式，在使用推挽输出时会出现花屏现象，高阻输入无法点亮屏幕，准双向模式能点亮屏幕但是屏幕的亮度很低，几乎看不见，原因不清楚。
2.侧面有白边或者白点。
在使用SSD1306的时候，没出现过这种情况，原因不清楚，但是可以通过软件偏移修正。

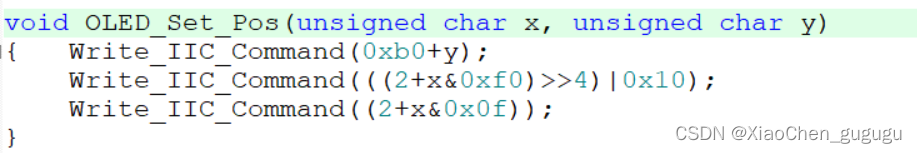

将横坐标地址+2或者+1，具体数值要看你屏幕上像素点有几排，或者自己试试。
3.SH1106和SSD1306初始化的差异。
对比了两个数据手册，主要的差异在于内部的DC-DC的寄存器地址，以及SH1106可以设置电荷泵的电压数值，具体的指令及参数可以参看其数据手册。
将SSD1306的电荷泵指令替换成SH1106的指令 ，另外设置电荷泵的oled面板驱动电压即可。
其余命令可以是通用的。

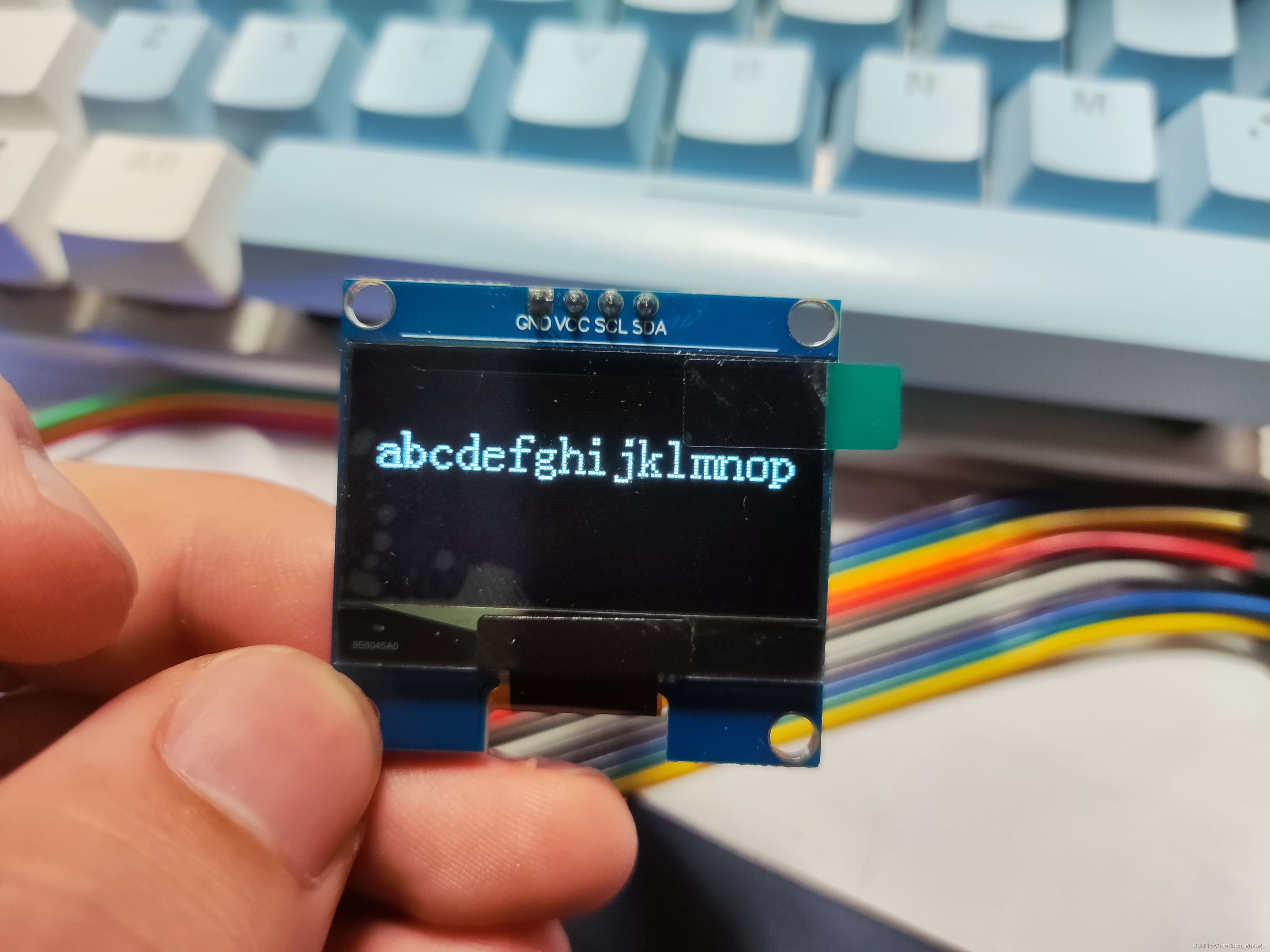

附上点亮后的图片：
