在工厂里那台嗡嗡作响的鼓风机又双叒叕出问题了，轴承温度异常升高时老师傅叼着烟说了句："这转子怕是遇上临界转速了"。要搞懂这个玄学问题，Workbench里藏着不少实用工具。今天咱们就撸起袖子，用APDL命令流做个带轴承支撑的转子模型。

先上段建模的灵魂代码：

/prep7
et,1,188         ! 转子专用梁单元
mp,ex,1,2.1e11   ! 材料杨氏模量
r,1,0.05,0.001,0.001  ! 半径5cm，壁厚1mm的圆管

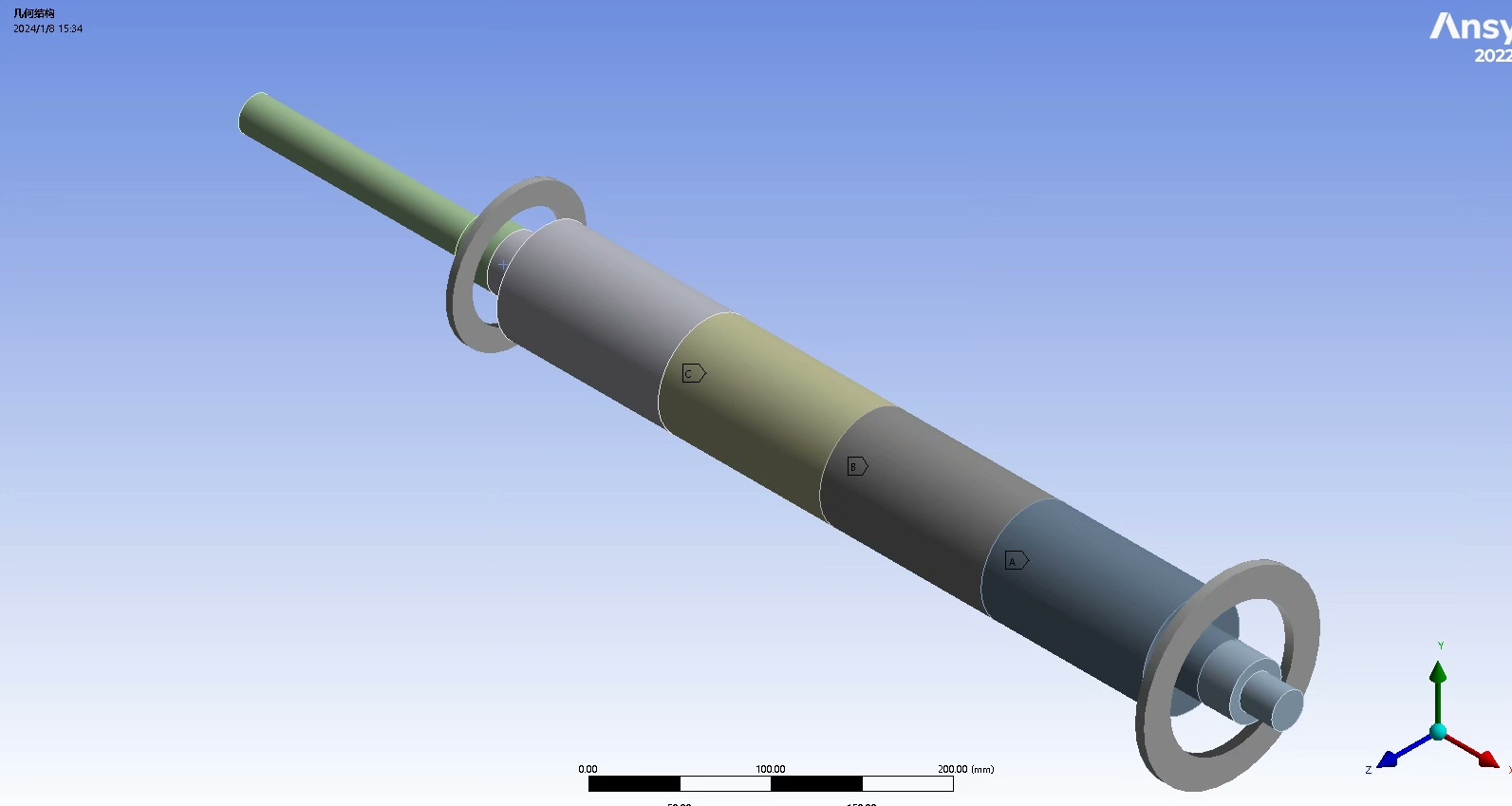

! 画个直径变化的转子轴
k,1,0,0,0
k,2,0.5,0,0
k,3,1.2,0,0
l,1,2
l,2,3

! 轴承支撑处设置弹簧
real,2
r,2,1e8,1e8      ! X,Y向刚度1e8 N/m
nsel,s,loc,x,0.5
type,2
e,node(0.5,0,0)  ! 中点设置支撑

这段命令就像搭乐高，ET选单元类型是转子动力学专用梁，R实常数藏着转子几何尺寸的秘密。轴承支撑用弹簧单元模拟，刚度值设大了容易算不准，设小了转子会"软趴趴"。

求解器里搞点事情：

/solu
antype,modal      ! 模态分析
modopt,qrdm,6     ! 提取前6阶模态
mxpand,6,,,yes    ! 展开振型
rotopt,full,,,on  ! 开启陀螺效应
solve

ROTOPT这个命令是灵魂，不打开陀螺效应的话，转速对固有频率的影响就体现不出来。就像骑自行车不捏刹车，永远不知道车子会不会飘。

转子动力学之临界转速计算 workbench 建模 模态振型 坎贝尔图

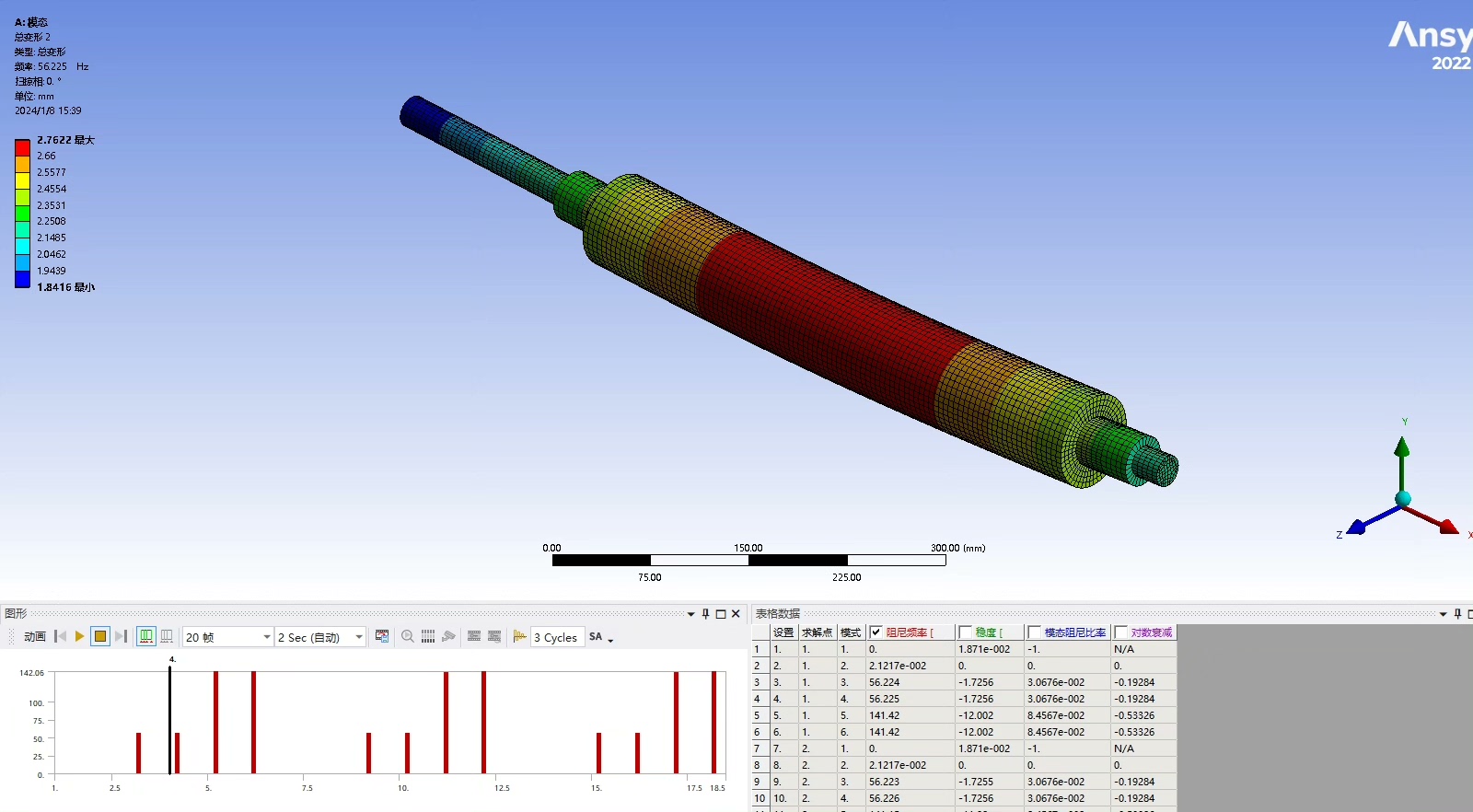

等求解完别急着关软件，坎贝尔图才是重头戏。在Workbench后处理里点几下生成这个神器，你会看到三条妖娆的曲线：蓝色的是固有频率随转速变化，红色的是1倍频线，绿色的是2倍频线。当它们相交时，恭喜你找到了临界转速——这时候系统阻尼比找对象还难，共振说来就来。

看这个典型的坎贝尔图特征：

转速（RPM） | 固有频率（Hz）
1000       | 16.7
2000       | 33.3
3000       | 50.0  ←和1倍频线交汇

这时候要特别注意第三阶模态，它的频率线刚好在3000转时和1倍频线亲密接触——这就是危险的临界转速点。实际操作中要给这个转速范围贴上"雷区"标签，让设备运行时快速通过别逗留。

最后奉劝各位，别以为算完坎贝尔图就万事大吉。现场测试时记得在轴承座上贴几个振动传感器，实测数据和分析结果对不上？八成是边界条件没设准。就像相亲照和真人差距太大，模型和实物之间，永远隔着一条叫"简化假设"的鸿沟啊。
