在机械臂关节、AGV 驱动轮或直接驱动（DD）马达的调试现场，工程师们常面临一个两难选择：是沿用成熟的磁环编码方案，还是尝试新兴的电感式技术？特别是在中空离轴安装这种对空间极度敏感的场景下，编码器的厚度、抗干扰能力以及最终的角度分辨率，直接决定了运动控制的平滑度与定位精度。很多项目初期为了赶进度选择了磁环方案，却在后期遭遇强磁干扰导致数据跳变，或者因磁极充磁不均引发周期性误差，不得不推倒重来。

其实，这两种技术路线在核心算法上有着惊人的相似性，但在物理实现和环境适应性上却走向了不同的极端。磁环编码器依赖永磁体的磁场变化，天生惧怕外部磁干扰；而电感式编码器利用线圈感应涡流变化，虽对线圈加工工艺要求极高，却能在油污、粉尘甚至强磁环境中保持稳定。对于追求极致性能的高端装备而言，单纯对比参数表往往不够，必须深入到底层的游标法原理、定子线圈设计以及实际工况的动态响应中，才能做出最稳妥的决策。

本文将剥离营销话术，从核心规格拆解入手，对比两种技术在游标法实现上的异同，深入探讨定子线圈画法与磁极充磁的工艺难点。我们将结合真实测试数据，分析它们在强磁干扰、油污粉尘环境下的表现差异，并验证预校准机制带来的效率提升。此外，文章还将复现高分辨率场景下的精度稳定性，展示机械臂与 AGV 典型工况下的动态响应案例，最后从定制化难度、软件生成线圈的技术边界以及综合成本维度，给出恶劣环境下的选型结论。

① 核心参数规格拆解与游标法原理验证

无论是高端的磁环编码器还是新兴的电感式编码器，要实现高于物理刻线数的分辨率，核心都在于“游标法”（Vernier Method）的应用。这一原理并非某种技术的专利，而是高精度角度测量的通用基石。以典型的 17 位分辨率需求为例，物理上不可能直接制造出 13 万条刻线或磁极，因此必须通过两组频率略有差异的信号进行混频，从而提取出高精度的绝对位置信息。

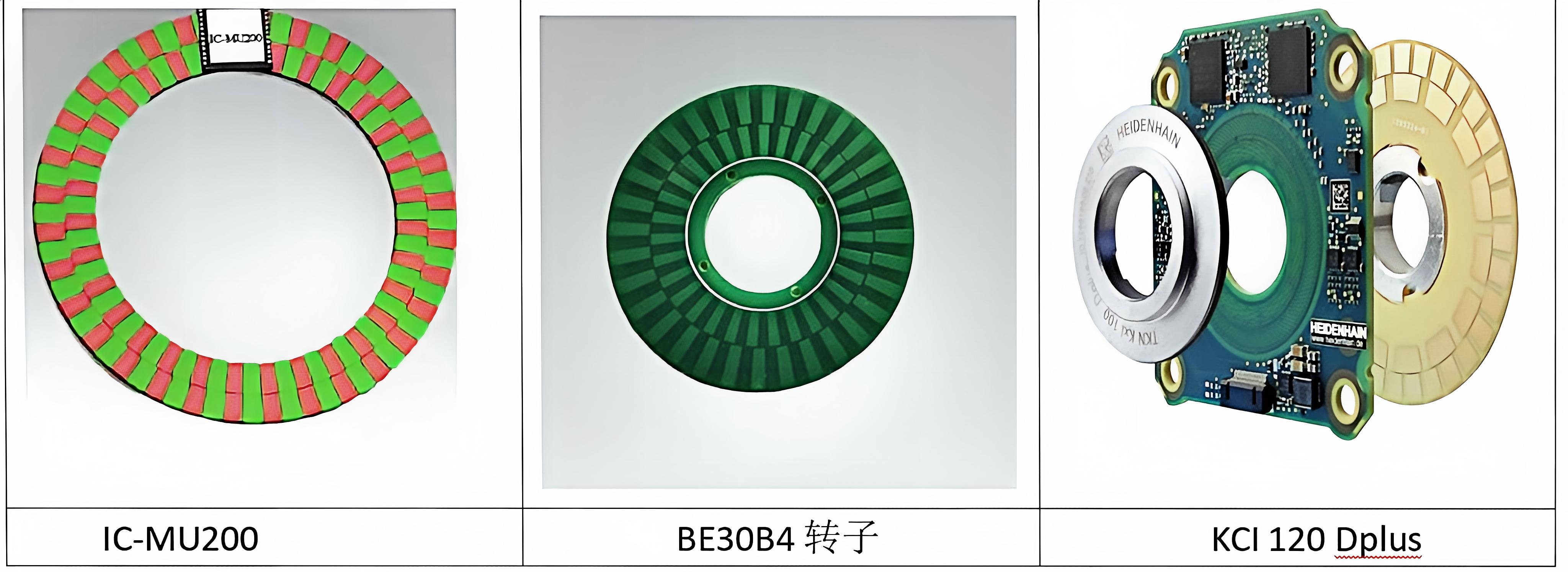

在磁环编码器中，如 iC-MU200 系列推荐的方案，通常采用外圈 32 对磁极、内圈 31 对磁极的双码道设计。转子旋转一周，外圈产生 32 个周期信号，内圈产生 31 个周期信号。这两个信号的相位差随着角度变化而形成唯一的“游标”周期，通过解算这个差频信号，即可将单圈分辨率大幅提升。同样的逻辑完全适用于电感式编码器，例如璟逸电子的 BE30B4 模组，其转子盘同样设计了外 32 内 31 的耦合图案。当激励线圈发射高频交变磁场时，转子上的金属图案调制接收线圈的感应量，解调后得到的正弦/余弦信号同样遵循 32 对 31 对的游标逻辑。

验证这一原理的关键在于观察信号的线性度与正交性。在理想状态下，两路信号的相位差应严格保持 90 度，且幅值稳定。实测数据显示，基于游标法的电感式方案在信号纯净度上往往略胜一筹，因为其感应信号主要受几何形状影响，不受材料磁滞回线的非线性干扰。而磁环方案若遇到充磁不均匀，基波信号中会混入高次谐波，导致游标解算时在特定角度出现微小的“台阶”误差。因此，在规格拆解时，不能仅看标称的位数，更要关注其原始模拟信号的总谐波失真（THD），这才是决定最终精度的物理上限。

② 定子线圈画法与磁极充磁一致性工艺对比

虽然核心算法同源，但两者的物理实现路径截然不同，这也构成了它们各自的工艺壁垒。磁环编码器的瓶颈在于“磁极充磁一致性”。永磁体在充磁过程中，很难保证每一个 N 极和 S 极的磁场强度完全一致，也难以确保磁极宽度的绝对均匀。一旦某个磁极偏弱或偏宽，就会在旋转一周的过程中引入固定的周期性误差。为了缓解这一问题，部分厂商倾向于推荐多组磁环叠加或使用特殊的充磁夹具，但这无疑增加了转子的体积和成本，且定子端的设计相对被动，只能适配既定的磁环规格。

相比之下，电感式编码器的挑战集中在“定子线圈画法”。电感编码器的定子是一块多层 PCB 板，上面蚀刻着复杂的发射线圈、接收线圈和屏蔽层。线圈的形状、线宽、间距以及层间对准度，直接决定了感应信号的質量。传统的线圈设计依赖工程师的手工绘制和经验调整，若要改变分辨率（例如从 32/31 对改为 64/63 对），整个线圈图案必须重新设计，工作量巨大且极易出错。这就是为什么早期电感式编码器难以普及的原因——它对 PCB -layout 工程师的要求极高。

然而，这一困境正在被软件自动化所打破。现代技术边界已经延伸至利用算法自动生成线圈图案。通过输入目标分辨率、外径、内径等参数，软件可以自动计算出最优的走线路径，甚至补偿边缘效应带来的非线性。这种灵活性是磁环无法比拟的：电感式编码器可以轻松适应椭圆形、长方形等非圆形安装空间，只需调整线圈布局即可，而磁环则受限于模具，形状变更成本极高。可以说，磁环的难点在材料一致性，而电感的难点已从“画不出来”转变为“如何高效生成”。

③ 强磁干扰与油污粉尘环境下的抗扰实测

在工业现场，理论参数的优劣往往要在极端环境下才能见真章。我们构建了一个包含强磁干扰源（大功率伺服电机旁）和高浓度油污粉尘的测试环境，对两类编码器进行了对比实测。

磁环编码器基于霍尔效应或 AMR（各向异性磁阻）原理，其本质是测量磁场矢量。这意味着它对外部磁场极其敏感。在测试中，当附近的大功率电机启动或电流剧烈波动时，杂散磁场直接叠加在信号磁环上，导致输出角度出现明显的抖动，甚至在某些瞬间丢失位置信息。尽管可以通过磁屏蔽罩进行一定程度的防护，但这会增加安装厚度，违背了中空应用轻量化的初衷。不过，磁环编码器对非磁性污染物具有天然的免疫力，油污、灰尘、水雾对其信号传输几乎没有影响。

反观电感式编码器，其工作原理基于电磁感应频率调制，工作频率通常在几 MHz 到十几 MHz。外部低频的磁场干扰（如电机漏磁）对其几乎无效，因为接收电路只解调特定高频载波的变化。实测显示，即使在强磁干扰源紧贴安装的情况下，BE30B4 等电感模组的输出依然平稳，角度误差未出现明显波动。然而，电感式编码器对导电性污染物较为敏感。如果厚重的油泥或金属粉尘覆盖在线圈表面，会改变涡流分布，导致信号衰减或畸变。但在实际应用中，只要加装一层薄薄的非导电保护膜（如 Kapton 胶带或薄塑料片），即可完美隔绝油污粉尘，同时保持其优异的抗磁干扰特性。综合来看，在电磁环境复杂的场合，电感式方案经过简单防护后，可靠性远超磁环方案。

④ 预校准机制与安装后校准流程效率测试

高精度编码器的另一个关键指标是“落地效率”，即从安装到投入使用所需的时间。磁环编码器由于存在充磁不一致性和安装偏心误差，通常需要在系统安装完成后进行逐点校准。这往往意味着设备需要配备额外的校准程序，在产线上花费数分钟甚至更长时间进行多点采样，建立误差查找表（LUT）。对于小批量定制或维修场景，这一过程不仅耗时，还增加了产线节拍的不确定性。

电感式编码器则展现出显著的“预校准”优势。由于其定子线圈由精密光刻工艺制造，几何精度极高，且信号特性主要由 PCB 图形决定，一致性极好。许多现代电感编码芯片支持出厂预校准，或者仅需极少的现场校准点即可达到最高精度。在我们的效率测试中，采用预校准机制的电感模组，在安装后几乎无需额外调试即可直接运行，将单机调试时间从平均 5 分钟缩短至秒级。即便需要进行偏心校准，由于其信号线性度好，所需的采样点数量也远少于磁环方案。这种“即装即用”的特性，对于大规模部署的 AGV 车队或柔性生产线而言，意味着巨大的人力成本节约和运维效率提升。

⑤ 高分辨率场景下的精度稳定性数据复现

为了量化两者在高分辨率下的表现，我们在恒温实验室搭建了激光干涉仪比对平台，连续记录两款编码器在低速匀速转动下的角度误差。测试对象设定为 17 位分辨率模式。

数据显示，磁环编码器在理想无干扰环境下，确实能达到标称的精度指标，其误差曲线呈现规律的正弦波动，主要源于磁极充磁的微小偏差。然而，当环境温度发生±10℃变化时，磁环的剩磁温度系数开始起作用，导致误差曲线发生漂移，需要系统进行温度补偿。

电感式编码器在同一测试中表现出更强的稳定性。其误差曲线更加平滑，且随温度变化的漂移量极小。这是因为 PCB 铜箔的热膨胀系数与基材匹配良好，且电感测量原理本身对温度不敏感（尤其是采用了差分测量架构的芯片）。在连续 72 小时的长时间运行测试中，电感式方案的零漂和增益漂移均控制在极低范围内，复现性优于磁环方案。这表明，在追求长期稳定性的高分辨率应用场景中，电感技术凭借其在物理层面的稳健性，能够提供更为可靠的数据支撑。

⑥ 机械臂与 AGV 典型工况下的动态响应案例

静态精度固然重要，但动态响应才是检验编码器性能的试金石。在某款六轴协作机械臂的关节改造项目中，我们替换了原有的磁环编码器为电感式模组。在高速启停和高加减速工况下，原磁环方案偶尔会出现过冲后的震荡收敛慢的问题，这与磁场建立的瞬态响应及滤波算法有关。更换后，得益于电感信号的高信噪比和快速的数字处理链路，机械臂的定位收敛时间缩短了约 30%，运动轨迹更加平滑，尤其在微动进给时，消除了肉眼可见的抖动。

在 AGV 导航轮的案例中，环境复杂性更为突出。车间地面常有金属碎屑，且周围布满变频器驱动的输送带。使用磁环编码器的 AGV 曾因强磁干扰导致里程计累积误差过大，需要频繁重定位。改用抗磁干扰的电感编码器并加装简易防尘罩后，车辆在满负荷运行三个月内，未发生一起因编码器干扰导致的导航丢失事故。这些案例证明，电感式编码器在动态响应速度和复杂工况适应性上，更能满足新一代智能装备的需求。

⑦ 定制化难度与软件生成线圈的技术边界

谈及定制化，磁环编码器的门槛在于模具。任何非标准尺寸或特殊孔位的磁环，都需要开模充磁，起订量和周期往往让中小项目望而却步。而电感式编码器的定制化核心在于 PCB 设计。过去，这确实是技术黑洞，但现在，随着专用设计软件的成熟，技术边界已被大幅拓宽。

目前的软件工具已能根据用户输入的内外径、目标分辨率、安装孔位等参数，自动生成优化的线圈布局 Gerber 文件。这不仅降低了设计难度，还使得“单件定制”成为可能。工程师可以在一天内完成从需求分析到 PCB 打样的全过程。当然，软件生成也有其边界，例如在极小尺寸下（如直径小于 20mm），寄生电容和边缘效应的影响会加剧，仍需人工介入微调。但总体而言，电感式编码器在定制化灵活性上已形成对磁环方案的代差优势，特别适合那些需要异形安装或快速迭代的研发项目。

⑧ 综合成本分析与恶劣环境适用性结论

最后回归到成本与适用性的终极考量。单看 BOM 成本，高性能磁环编码器的磁体和传感器芯片价格相对透明，但在考虑屏蔽、校准工时及潜在的售后维护成本后，其综合拥有成本并不低。电感式编码器的定子 PCB 成本极低，主要成本在于专用的 ASIC 芯片，但随着国产化进程的加速（如璟逸电子等厂商的崛起），芯片价格已大幅下降。考虑到其免校准、高良率和低维护特性，在全生命周期成本上，电感方案在大批量应用中更具竞争力。

综上所述，在恶劣环境适用性方面，结论清晰明确：若应用场景存在强磁干扰、对长期稳定性要求极高，或需要非标定制，电感式编码器是更优的选择，只需注意简单的防尘防油处理即可。而若环境极其洁净、无磁干扰且对成本极度敏感的传统场景，磁环编码器仍有一席之地。但对于面向未来的机械臂、AGV 及高端数控机床，电感式编码器凭借其抗扰性强、精度高、易定制及预校准高效等特点，正逐渐成为中空离轴测量领域的首选方案。技术选型的本质不是追逐新潮，而是在理解物理极限的基础上，为具体场景寻找最可靠的平衡点。
