芯片概述

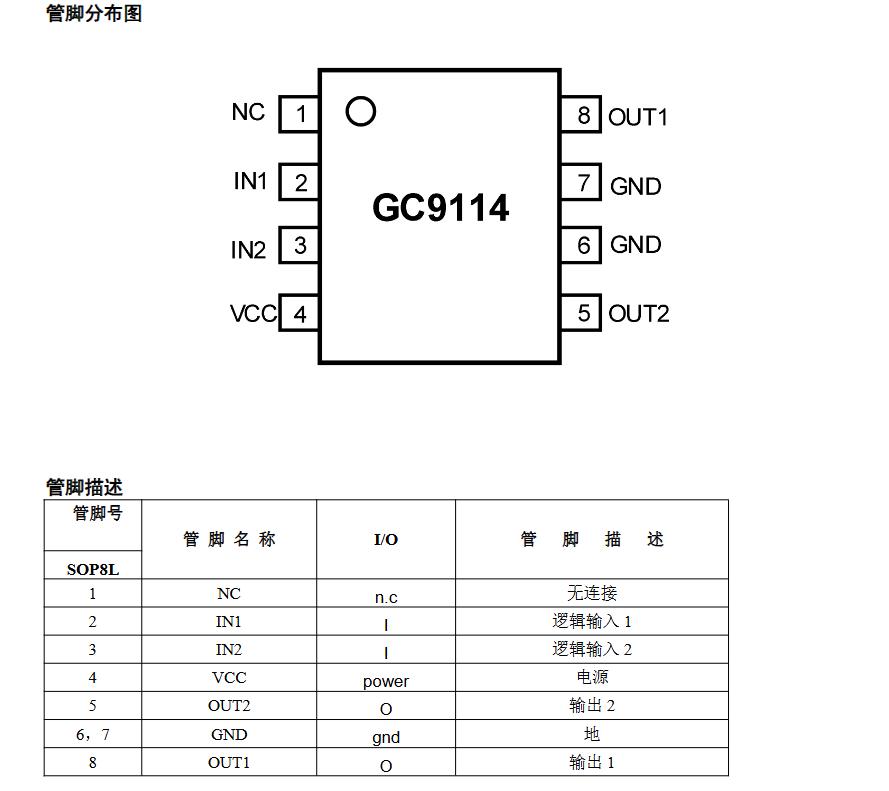

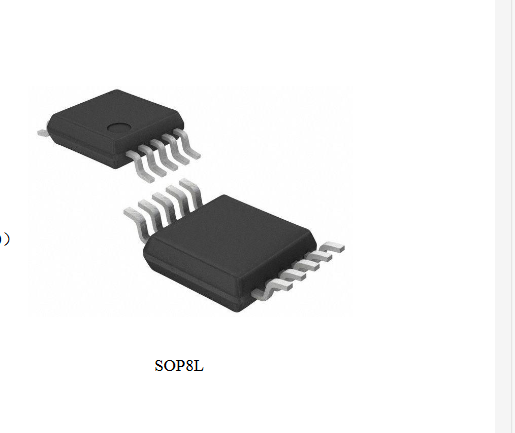

GC9114是一款低压5V全桥驱动芯片，采用SOP8L封装（4.9×3.9mm），专为摄像机、玩具、机器人等低压应用设计。该芯片支持2-6V工作电压，提供1.3A持续输出电流，峰值电流可达2.3A。

核心特性

• 电气参数：

  • 导通阻抗：典型值420mΩ（HS+LS）

  • PWM频率：最高支持250kHz

  • 静态电流：省电模式仅0.01μA（典型值）

• 保护功能：

  • 过温保护：170℃触发（30℃迟滞）

  • 欠压保护：2V关断/2.2V恢复

• 控制逻辑：

  IN1	IN2	功能
  0	0	睡眠模式
  0	1	反向转动
  1	0	正向转动
  1	1	刹车模式

典型应用

• 消费电子：电动牙刷、玩具

• 工业设备：水气表开关、共享单车锁

• 影像设备：DSLR镜头驱动

• 医疗设备

设计建议

1. VCC旁路电容需尽量靠近芯片引脚

2. 电机地线需做隔离设计

3. 工作温度范围：-40℃~100℃

该芯片以低功耗（nA级睡眠电流）、高集成度和完善的保护机制，成为低压电机驱动方案的优选器件。更多参数请咨询。
