6轴机器人运动学逆解 matlab详细解算过程 推导过程 验算过程

逆解这玩意儿就像给机器人做反向导航——已知终点坐标，反推每个关节该转多少度。传统方法不是几何法就是代数法，今天咱们玩点实在的，用Matlab符号计算暴力拆解六轴串联机械臂的逆解。

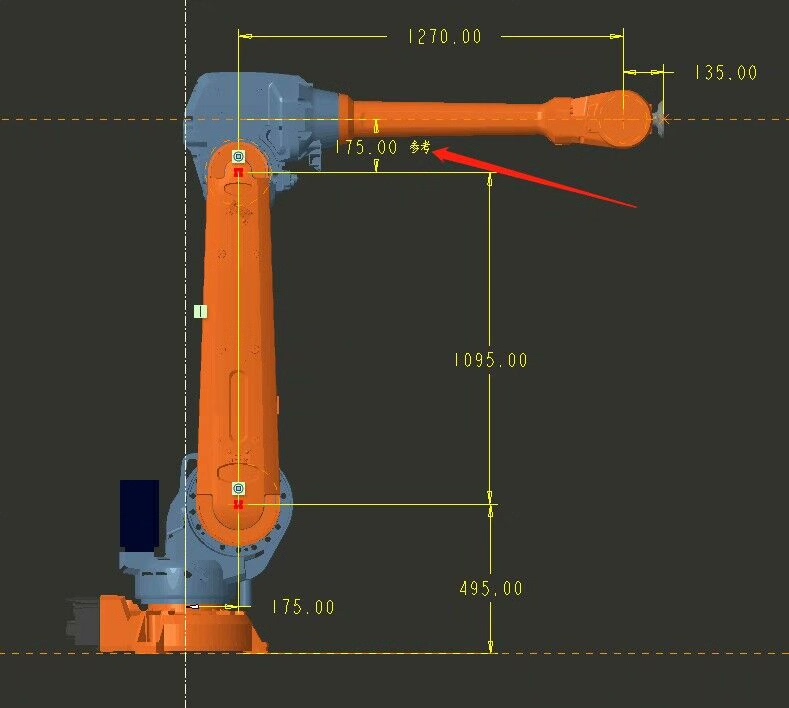

先搬出DH参数表镇场子。假设已经测出六个关节的α、a、d值（别问我怎么测的，这得找厂商要参数），在Matlab里先定义符号变量：

syms q1 q2 q3 q4 q5 q6 real
syms nx ny nz ox oy oz ax ay az px py pz real

接下来构建齐次变换矩阵。举个例子，第一个关节的变换矩阵长这样：

T1 = [cos(q1) -sin(q1)*cos(alpha1) sin(q1)*sin(alpha1) a1*cos(q1);
       sin(q1) cos(q1)*cos(alpha1)  -cos(q1)*sin(alpha1) a1*sin(q1);
       0       sin(alpha1)          cos(alpha1)          d1;
       0       0                    0                    1];

六个矩阵连乘得到总变换矩阵T_total。这时候会出现一个有意思的现象——等式两边同时左乘T1的逆矩阵，可以把q1孤立出来：

eqn = T1_inv * T_total == T2*T3*T4*T5*T6;

盯着等式右下角位置的元素，会发现类似这种结构：k1sin(q1) + k2cos(q1) = k3。这时候祭出三角恒等式：

solve(k1*sin(q) + k2*cos(q) == k3, q)

解出来的q1可能有两个解，对应机械臂的肘部上/下两种构型。重复这个套路处理后续关节时，会遇到更复杂的代数方程。这时候Matlab的solve函数可能开始装死，得手动提取方程中的sin/cos项进行变量替换：

% 遇到形如A*cos(q2) + B*sin(q2) = C的情况
eq = A*cos(q2) + B*sin(q2) - C;
[eq_simplified, ~] = subs(eq, [cos(q2),sin(q2)], [(1-t^2)/(1+t^2), 2*t/(1+t^2)])

这时候方程就变成了关于t的多项式方程，用roots函数找出实根。每个实根对应一个可能的q2角度，记得用atan2确定象限。

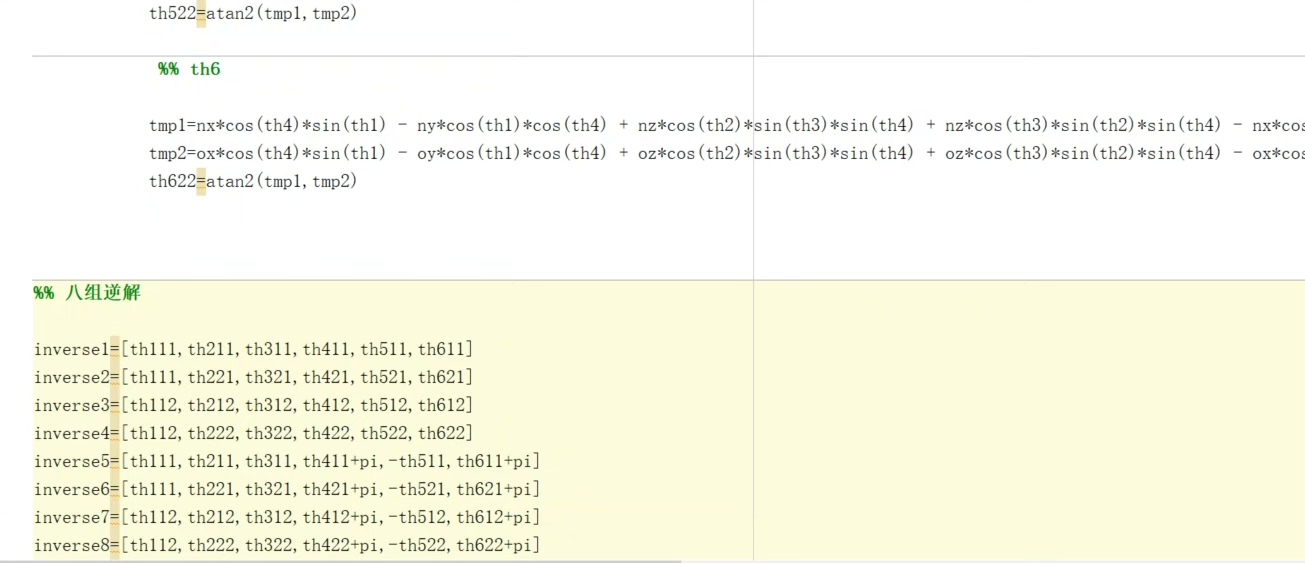

验算环节才是重头戏。随机生成一组关节角qoriginal，正向运动学算出末端位姿Tgoal。把T_goal喂给逆解算法，得到8组可能解：

q_solutions = inverse_kinematics(T_goal);
for i = 1:8
    T_check = forward_kinematics(q_solutions(i,:));
    error(i) = norm(T_check(1:3,4)-T_goal(1:3,4));
end
disp('位置误差(mm):'), disp(error*1000)

正常情况下至少有一组解的误差在0.1mm级别。如果出现厘米级误差，八成是哪个关节的pi符号处理漏了，检查下解的角度是否加了2pi或取补角。

最后给个实战建议：别在符号运算阶段展开全部矩阵，会算到Matlab卡死。重点盯着位置向量的z分量和旋转矩阵的第三列，这些往往包含最简形式的关节角组合。记住，解逆解就像拆俄罗斯套娃，解出一个关节就把它代入下一个方程，直到所有关节都被扒光——呃，是被解算出来。
