1、第一步人工画出中心线，多段线格式，此线为纵断面线，需要通过步骤2转换为纵断面文件，里程文件是生成断面图的基础性文件。

2、工程应用-生成里程文件-由复合线生成-普通断面-采样间隔-新建里程文件名-保存为hdm文件-此文件为纵断面文件ZDM

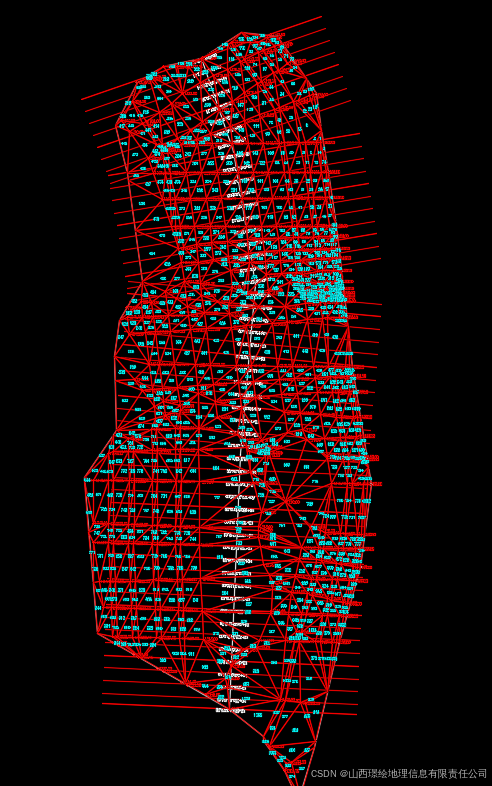

3、工程应用-生成里程文件-由纵断线生成-由纵断面生成里程文件-等分-横断面间距-横断面左右长度-此文件为横断面文件HDM

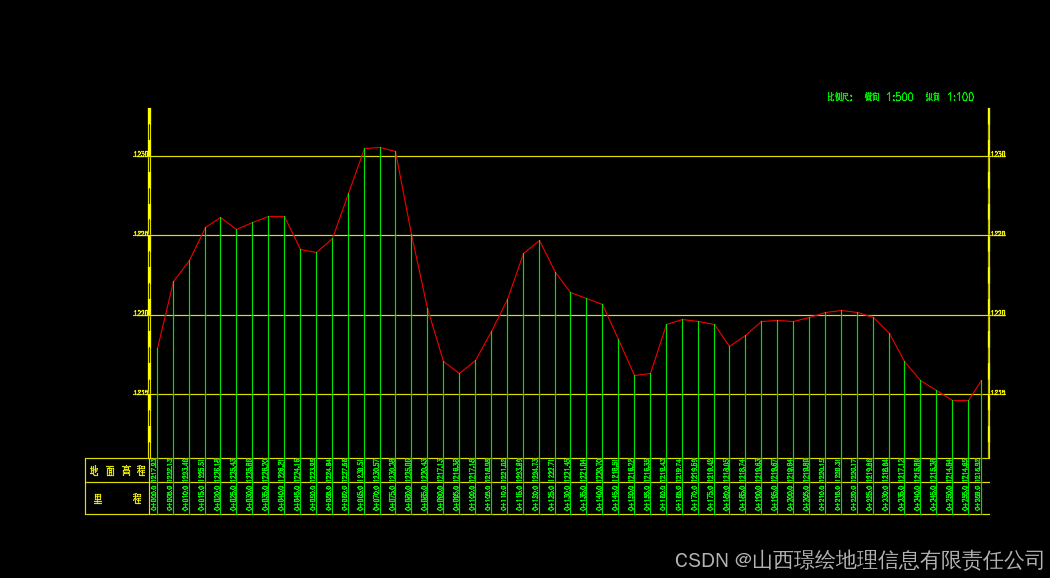

4、工程应用-绘断面图-根据里程文件-即可完成断面图的绘制工作

5、纵断面和横断面绘图的基础是里程文件，里程文件根据多段线按里程求解的差值高程文件，里程是根据项目的要求设置的采样点间距，例如：5米一个点，或者10米一个点。

断面法计算土方量：

数据准备：项目区域范围线、自然地貌高程点、设计高程点

操作步骤：制作断面文件-开挖前hdm和开挖后hdm

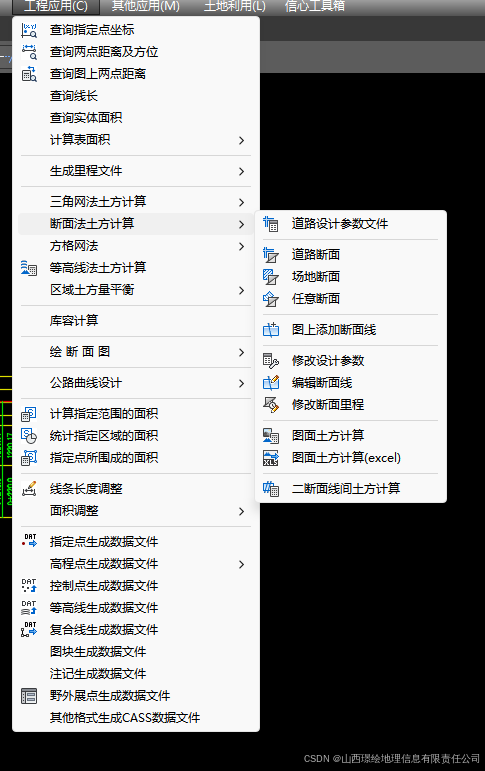

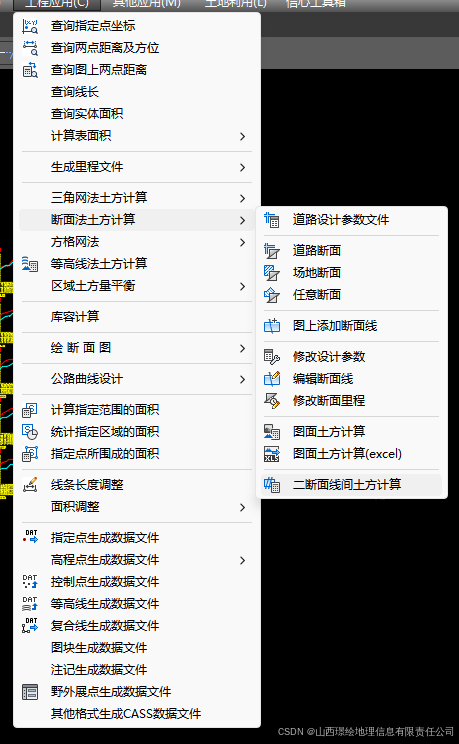

断面法土方计算-场地断面

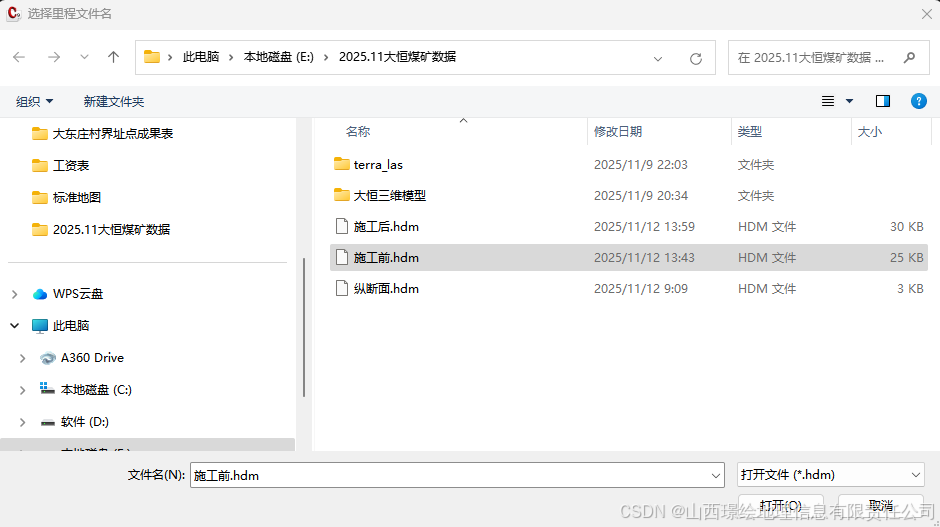

选择里程文件-选择  施工前.hdm   文件，设置断面图比例。否则会出现图形叠加的情况

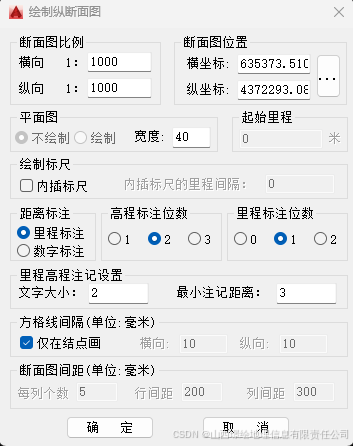

设置参数指定插入断面图位置

命令行提示指定插入横断面起始位置

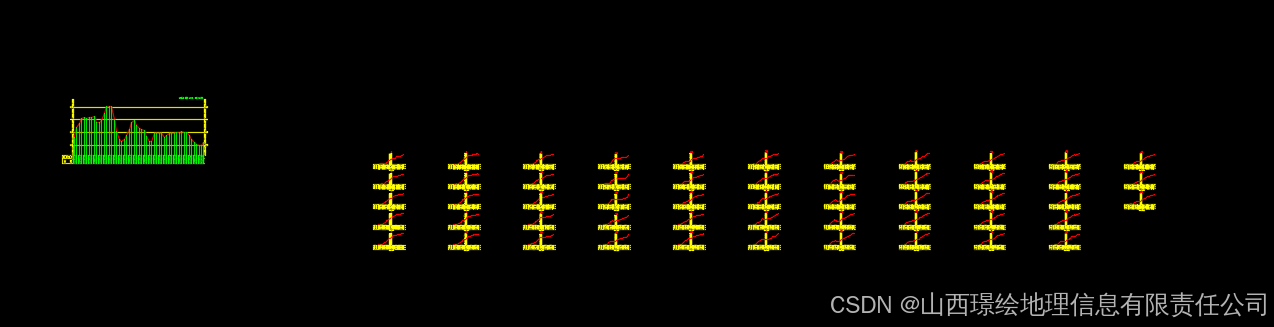

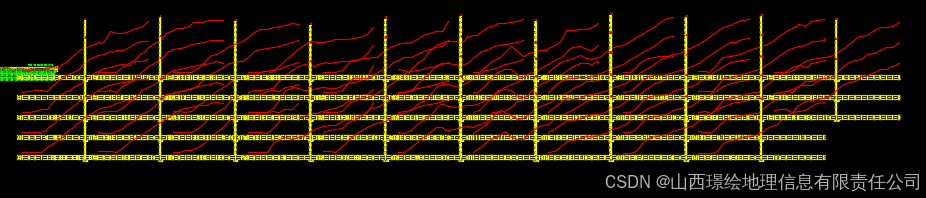

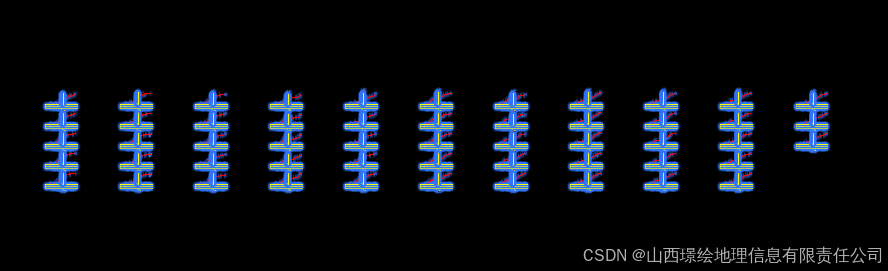

未设置断面图比例导致图形叠加

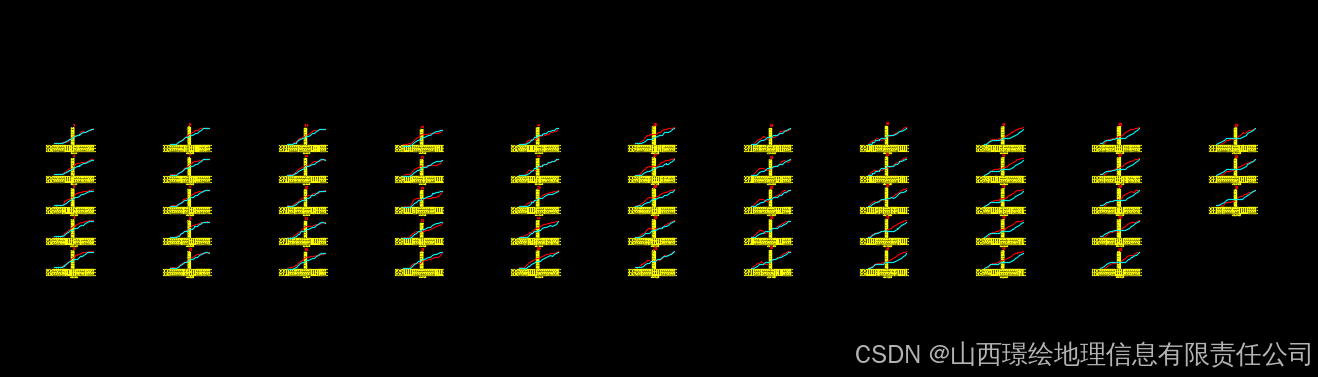

正确设置断面图比例，按1：1000设置

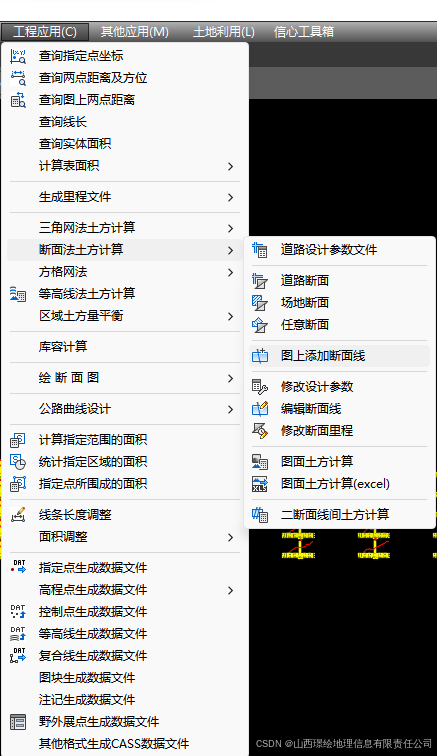

图上添加断面线，此时添加的时开挖后的断面线

框选先前导入的施工前断面

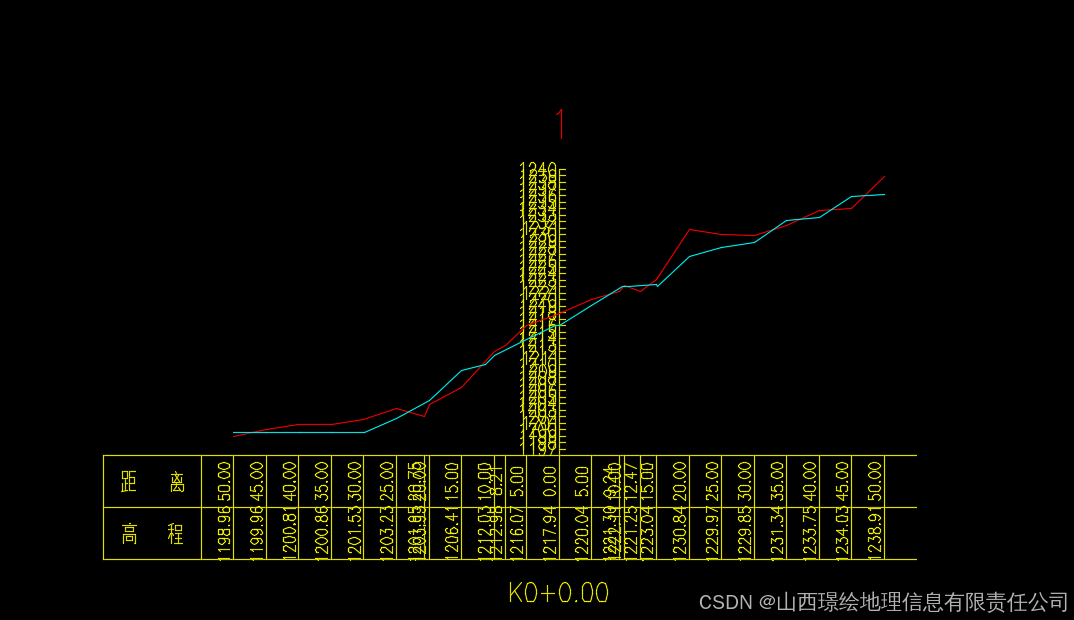

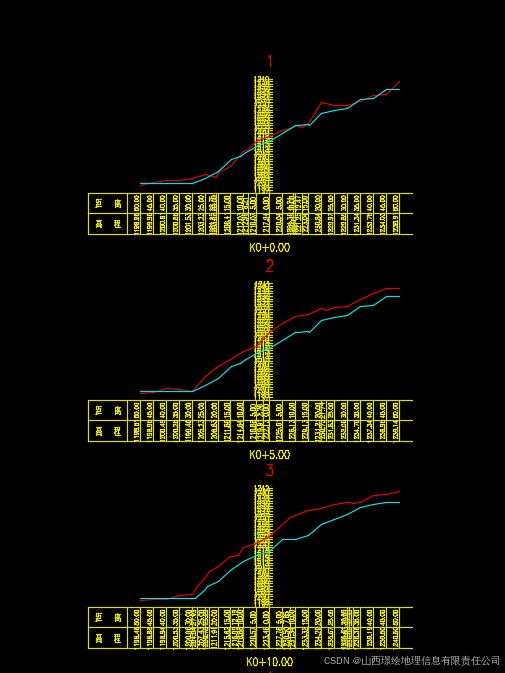

导入后出现了两个叠加的断面，红色的线为施工前断面，青色的线为施工后的断面

选择两断面线间土方计算

选择一期断面-选择二期断面-选择对象

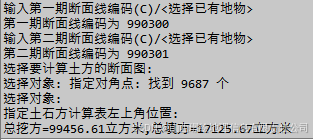

土方计算完成。

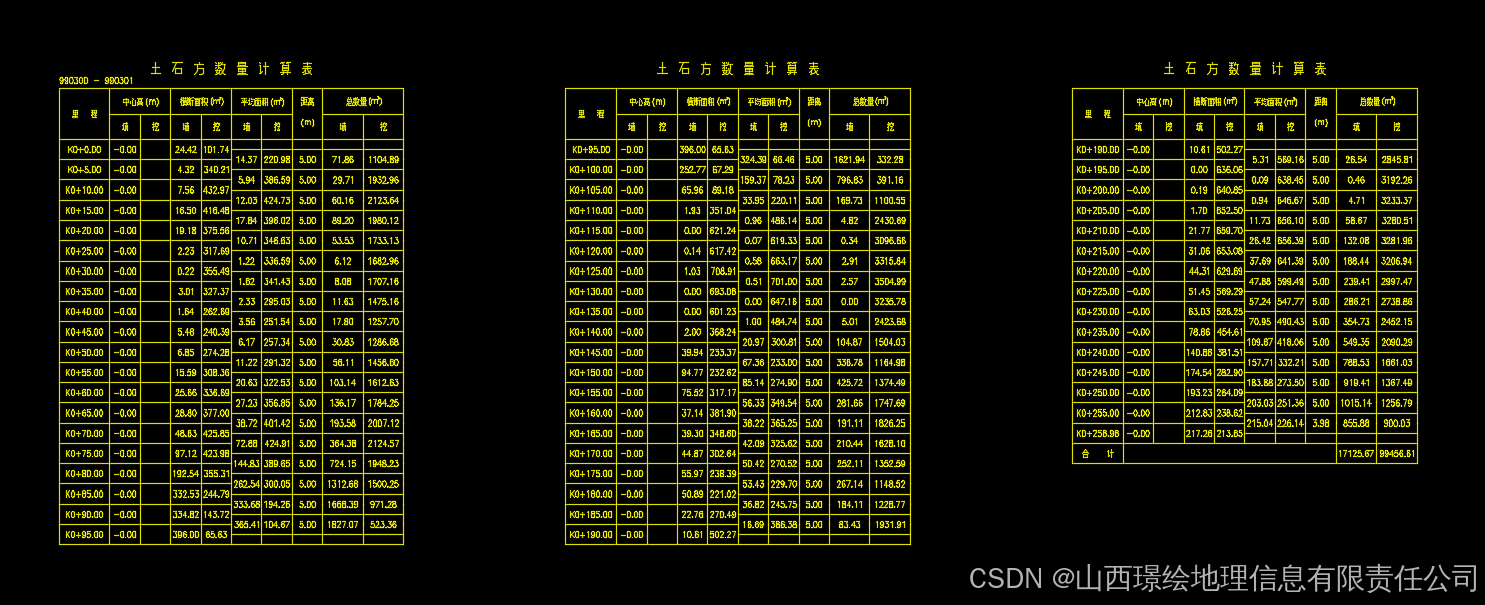

成果文件如下
