一款好的工作灯，需具备便捷的调光体验、快速、精准地调节光线亮度、优异的性能和稳定性等特点，满足工程室的工作需求，提供一个更加舒适、有效、安全的工作环境。雅欣将带着大家走进“小戴的DIY空间”，一起了解FP7195+FP6195双色转模拟调光应用。

一.DIY工作灯组件选择

在工程室工作，首要考虑的是工程师在使用过程的安全问题，其次才是充分满足需求、方便实用的特性来帮助工程师保持高效率的工作状态。所以我们的工作灯采用DC直流供电，避免在使用过程中出现人体触电的风险。最终我们DIY工作灯的组件如下图所示。

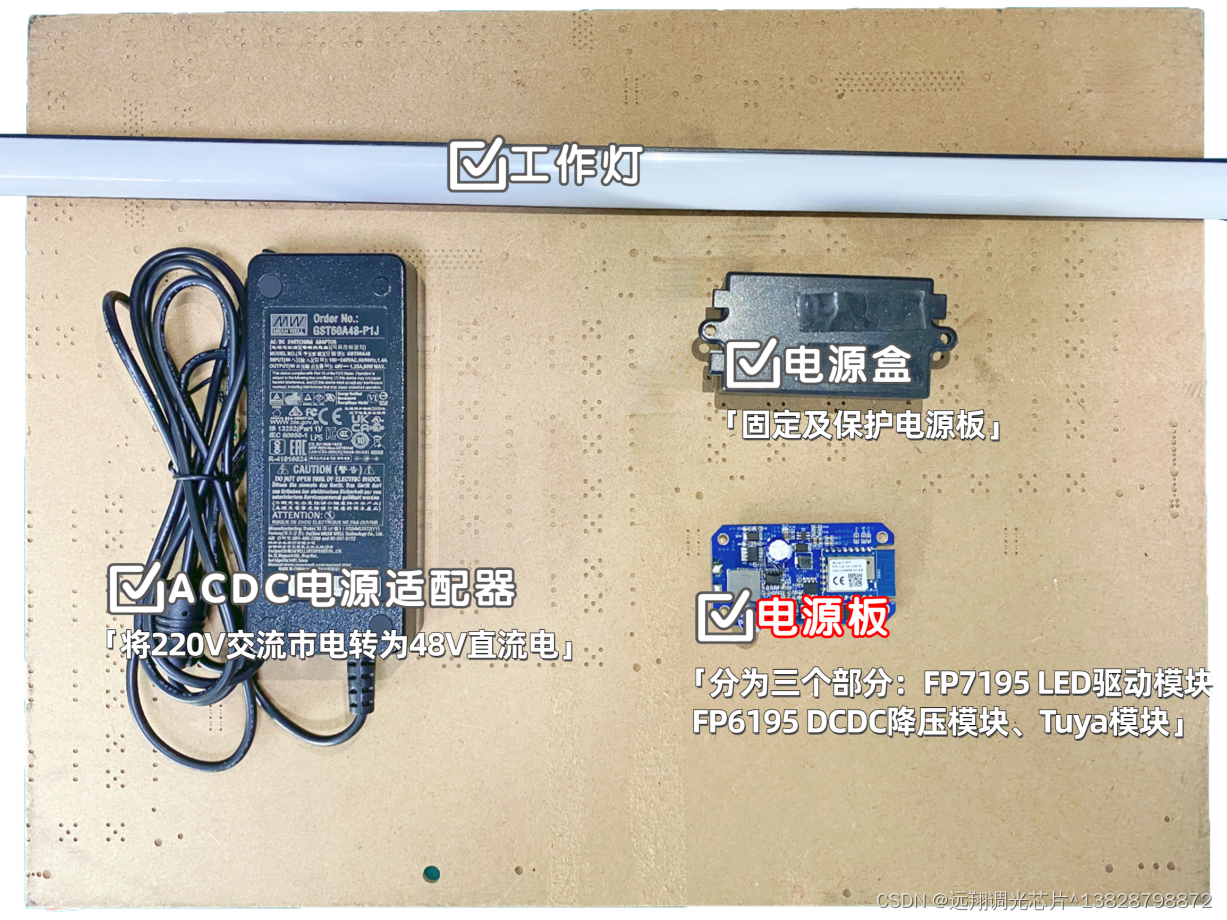

组件图

二．电源板详解

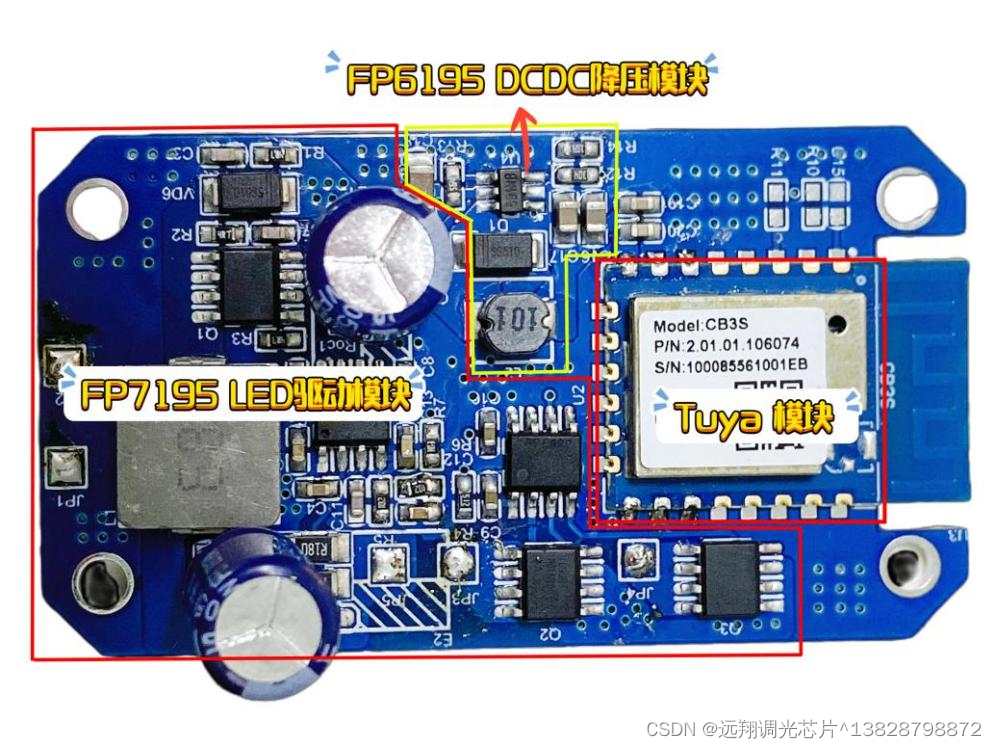

电源板作为工作灯最重要的组成部分，其质量的好坏，直接决定了工作灯最终的成果展现。电源板由三个模块组成，分别为：FP7195 LED驱动模块、FP6195 DCDC降压模块、Tuya模块。

电源板图

三．成果展示

终于来到了最后的DIY工作灯展示环节，既然是工作灯，主旨就是补光护眼，怎么还能有频闪呢，大家说是吧？

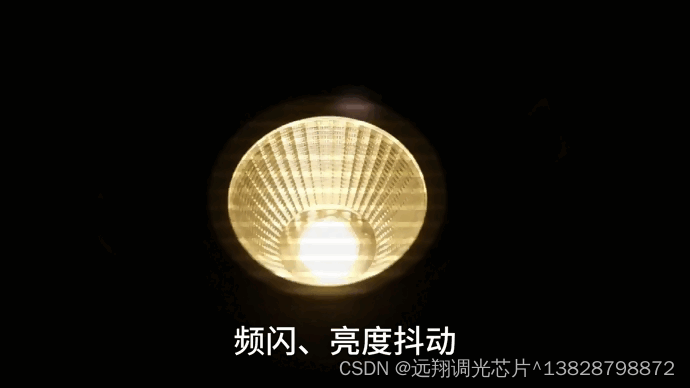

下面为普通照明灯与本DIY工作灯的对比图

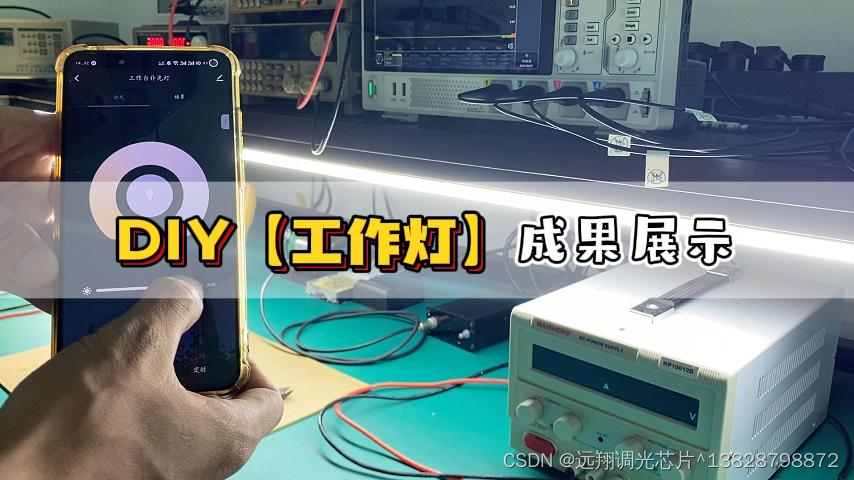

DIY工作灯成果展示-视频

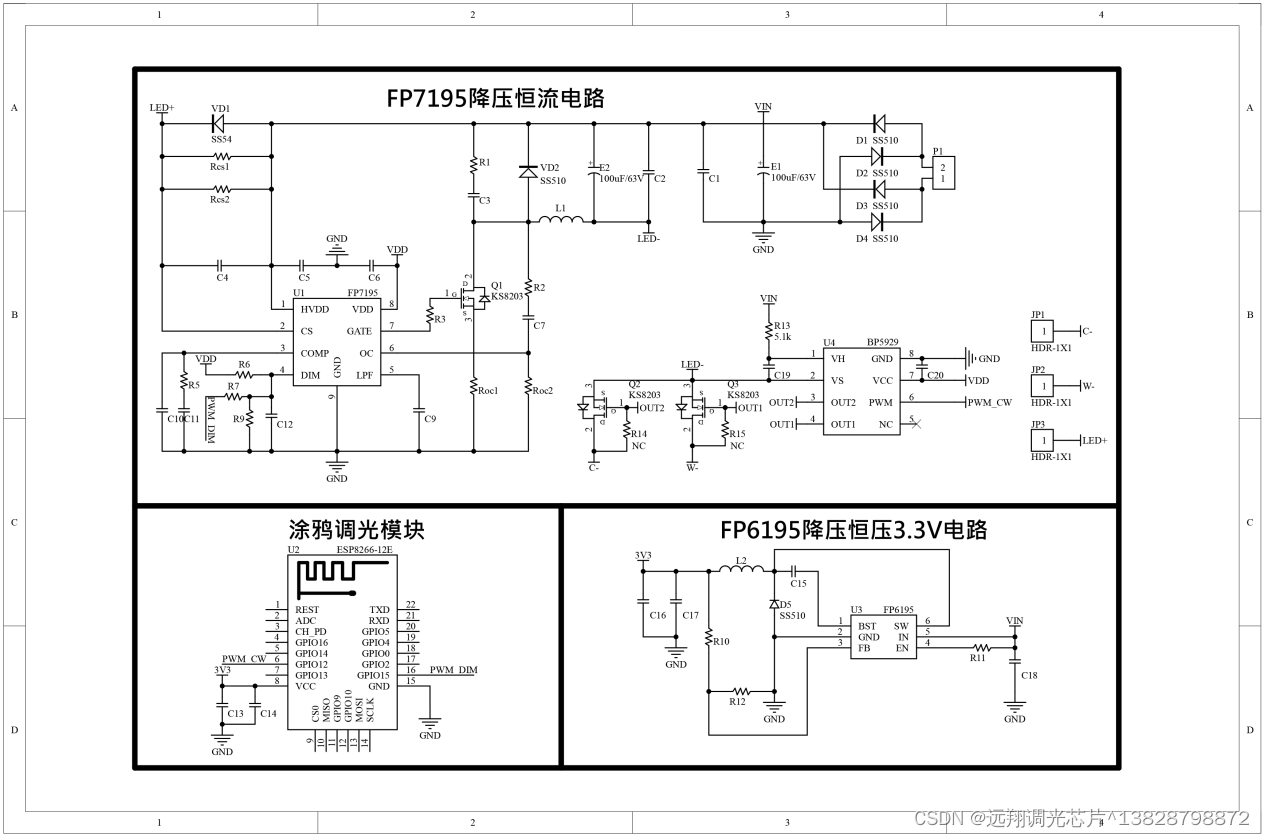

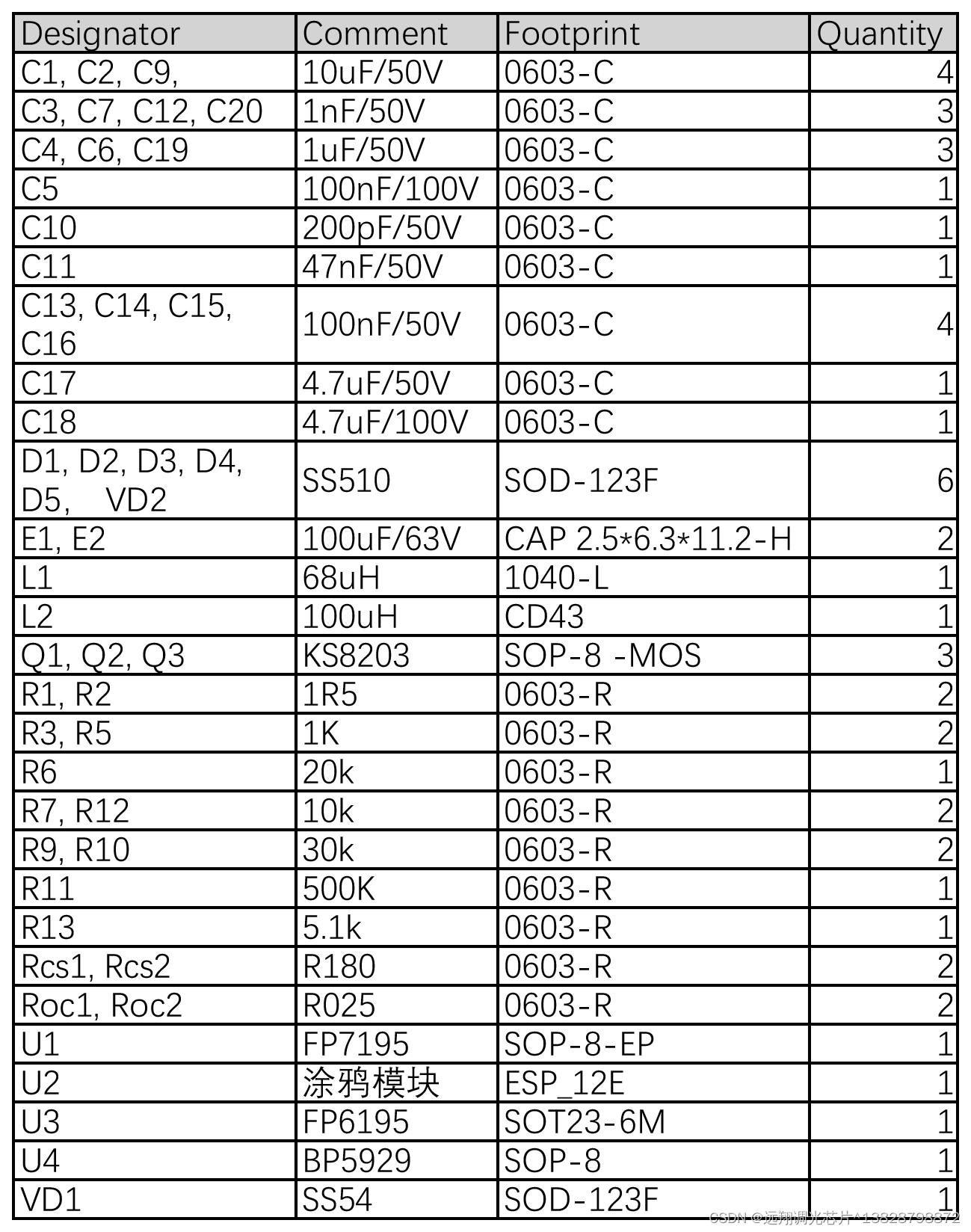

下面为电路图和BOM表

以上就是工程师DIY工作灯的全部内容与过程分享，如果您有工作灯方案开发需求，欢迎一起探讨学习哦！
