航天器轨道六要素和TLE两行轨道数据格式
航天器轨道要素

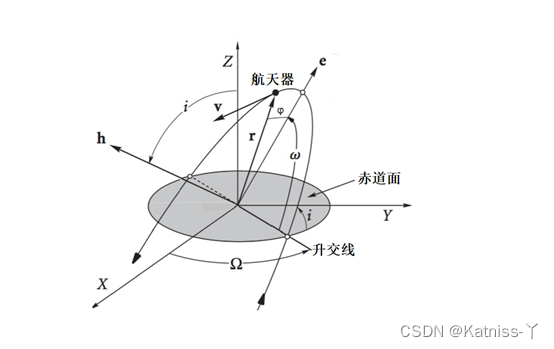

椭圆轨道六根数指的是：半长轴
a
a
a，离心率e，轨道倾角
i
i
i、升交点赤经
Ω
\Omega
Ω、近地点辐角
ω
\omega
ω、和过近地点时刻
t
0
t_0
t0（或真近点角φ）。
决定轨道形状：
- 轨道半长轴 a a a：是椭圆长轴的一半。
- 轨道偏心率e：也就是椭圆两焦点的距离和长轴比值。

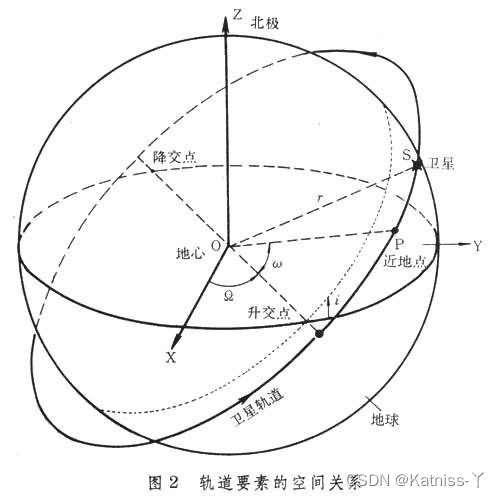

决定轨道平面在空间的位置：
- 轨道倾角 i i i：轨道平面和地球赤道平面的夹角。
- 升交点赤经 Ω \Omega Ω：卫星从南半球运行到北半球时穿过赤道的点为升交点。升交点和春分点对于地心的张角称为升交点赤经。（地心与春分点的连线方向为X轴方向）
决定轨道在轨道平面内的位置（轨道本身在轨道平面里还可以转动）：
- 近地点辐角 ω \omega ω：近地点和升交点对地心的张角。
卫星随时间的位置变化的初值：
- 过近地点时刻
t
p
t_p
tp：卫星经过近地点的时刻
（或：真近点角 φ \varphi φ：某一时刻轨道近地点到卫星位置矢量的夹角）
（或：平近点角 M M M：轨道上的物体在辅助圆上相对于中心点的运行角度）
轨道六根数与位置速度矢量之间的转换可参考：灰机wiki-轨道六根数
TLE格式
TLE，Two-Line Orbital Element，两行轨道数据（两行轨道根数）
获取方式：
- Space-track，数据由美国第18/19太空防卫中队维护
- CelesTrak，数据由Dr. T.S. Kelso个人维护

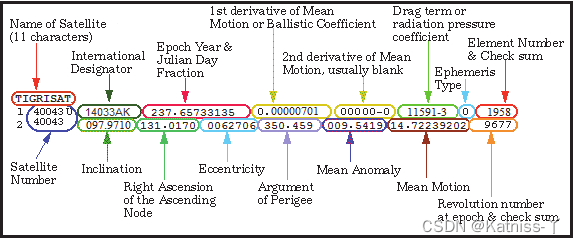

TLE格式介绍原文链接：TLE格式描述（Basic Description of the Two Line Element (TLE) Format）

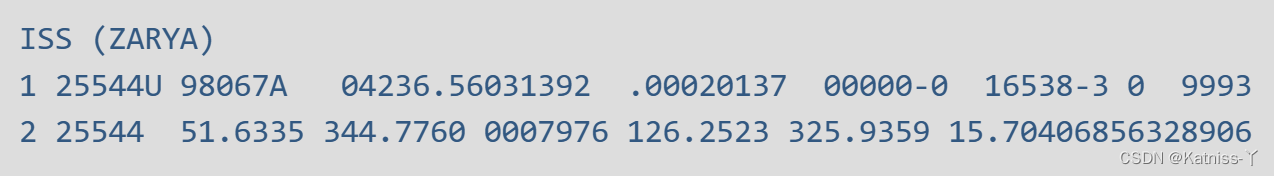

Space-Track给出的示例：
Line 0
| Columns | Example | 描述 | 备注 |
|---|---|---|---|
| 1-24 | ISS (ZARYA) | The common name for the object based on information from the Satellite Catalog. | 卫星通用名称 |
Line 1
| Columns | Example | 描述 | 备注 |
|---|---|---|---|
| 1 | 1 | Line Number | 行号 |
| 3-7 | 25544 | Satellite Catalog Number | 航天器NORAD编号 |
| 8 | U | Elset Classification | 数据集类别，U为不保密，C为保密，S为机密 |
| 10-17 | 98067A | International Designator | ISS (ZARYA)国际编号为1998-067A，98为发射年份，067为当年第67次发射，A为发射物体编号 |
| 19-32 | 04236.56031392 | Element Set Epoch (UTC) *Note: spaces are acceptable in columns 21 & 22 | TLE发布时间，04为历年，236.56031392为十进制表示的历日 |
| 34-43 | .00020137 | 1st Derivative of the Mean Motion with respect to Time | 平均运动（Mean Motion）的一阶时间导数，用来计算每一天平均运动的变化带来的轨道漂移，提供给轨道计算软件预测卫星的位置 |
| 45-52 | 00000-0 | 2nd Derivative of the Mean Motion with respect to Time (decimal point assumed) | Mean Motion的二阶时间导数 |
| 54-61 | 16538-3 | B* Drag Term | B*阻力系数 |
| 63 | 0 | Element Set Type | 定轨模型类型，太空军内部为1，公开使用为0，使用SGP4/SDP4 |
| 65-68 | 999 | Element Number | 数据集编号，第999组TLE数据 |
| 69 | 3 | Checksum | 校验位，指这一行的所有非数字字符，按照“字母、空格、句点、正号= 0；负号=1”的规则换算成0和1后，将这一行中原来的全部数字加起来，以10为模计算后所得的和。用于检查数据存储或传输错误。 |
Line 2
| Columns | Example | 描述 | 备注 |
|---|---|---|---|
| 1 | 2 | Line Number | 行号 |
| 3-7 | 25544 | Satellite Catalog Number | 航天器NORAD编号 |
| 9-16 | 51.6335 | Orbit Inclination (degrees) | 轨道倾角 |
| 18-25 | 344.7760 | Right Ascension of Ascending Node (degrees) | 升交点赤经 |
| 27-33 | 0007976 | Eccentricity (decimal point assumed) | 偏心率 |
| 35-42 | 126.2523 | Argument of Perigee (degrees) | 近地点辐角 |
| 44-51 | 325.9359 | Mean Anomaly (degrees) | 平近点角 |
| 53-63 | 15.70406856 | Mean Motion (revolutions/day) | 平均运动，每天环绕地球的圈数 |
| 64-68 | 32890 | Revolution Number at Epoch | 发射以来的飞行圈数 |
| 69 | 6 | Checksum | 校验位 |
