CSA171是一款TYPEC 多路切换转换芯片，可以直接替代VL171不需要改电路，且成本比VL171低， 整体方案性价比高。

CSA171特征
兼容10 Gbps USB3.2Gen2 和基于 AMSEL控制引脚的 AM全4通道视频，包括 DP1.48.1Gbps
单电源供电，电压最高可达5.5V低功耗，工作电流仅2.3mA，关断电流仅12.3uA。
支持高达2.0V的高直流共模电压
QFN28L封装
人体模型静电放电检测:通过2KV
CSA171应用
USB Type-C接口，适用于超极本、二合一笔记本电脑、平板电脑
CSA171描述：
CSA171是一款4x6 USB Type-C交替模式多路复用器和高性能USB 3.1隔行扫描控制器芯片。它支持多通道数据传输，并提供低延迟、高速的连接CSAl71为高速信号提供出色的信号完整性，并具有低功耗特性。在USB 3.2Gen 2和DP 2.1UHBR10的10Gb/s速率下，其插入损耗为-1.7dB，回波损耗为-15dB。它采用QFN-28封装，具有出色的散热性能和紧凑的设计，使其适用于空间受限的应用场景。

CSA171表3.1：设备信息1
零件号 包装 主体尺寸（NOM）
CSA171RVER QFN28L 3.5mm x 4.5mm

CSA171典型应用电路

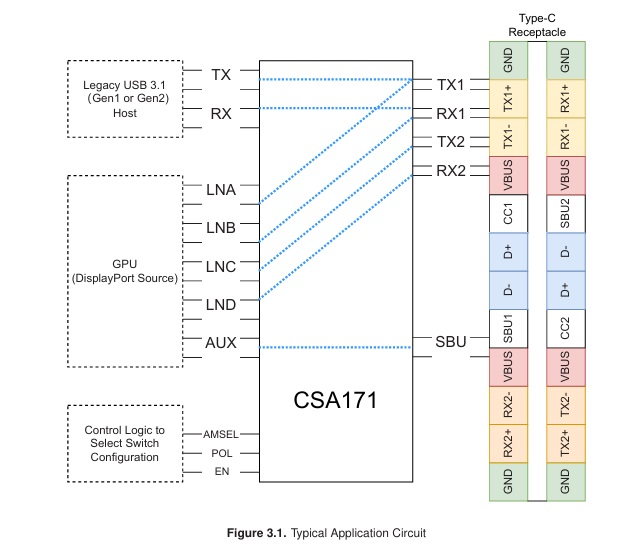

图3.1。典型应用电路

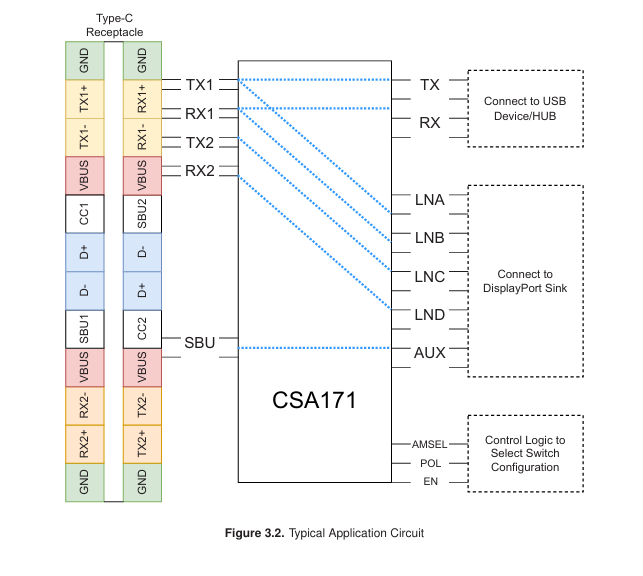

图3.2。典型应用电路

4 IOAND包装

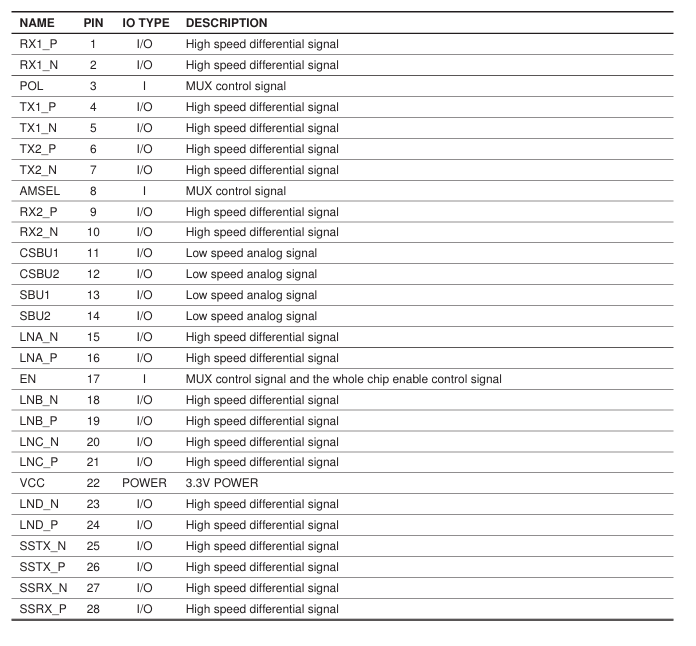

4.1引脚列表

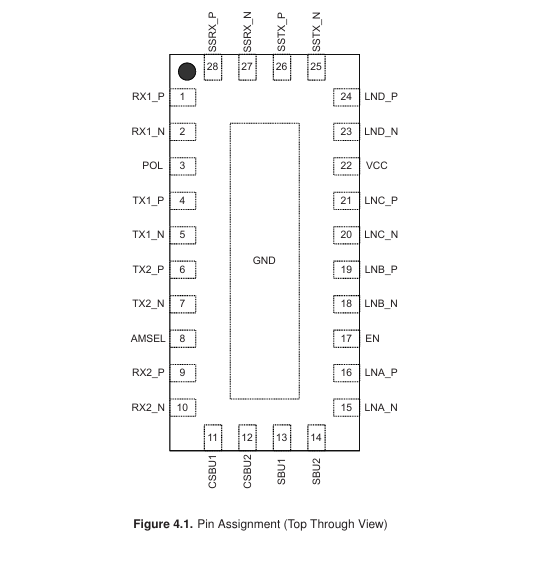

4.2包装类型

5规范

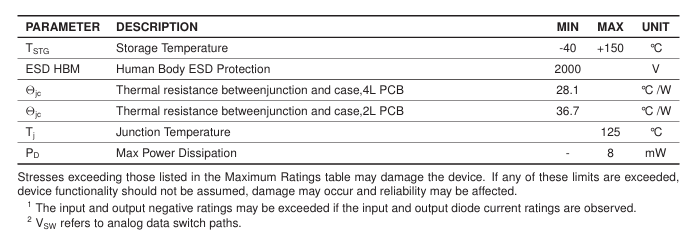

5.1 绝对最大额定值

超过最大额定值表中确定的应力可能会损坏设备。如果超过这些限制，
不应假设设备功能正常，可能发生损坏，责任可能受到影响。
1.如果观察到输入输出电流下降，则输入和输出负运行可能会超过。
2.VSW用于模拟数据交换机路径

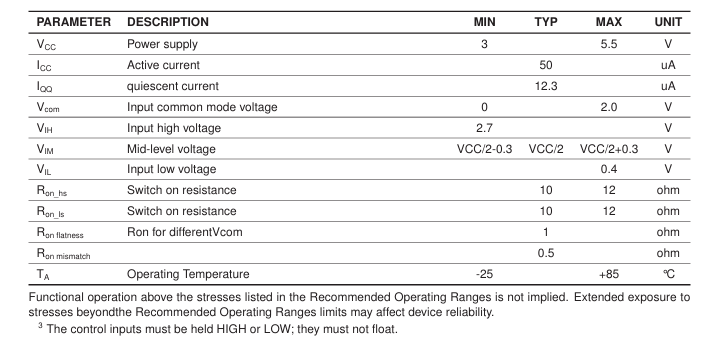

5.2 推荐工作范围

建议工作范围中列出的应力以上的功能操作不是隐含的。
超过建议工作范围的延长暴露或应力可能会影响设备的可靠性。
3控制输入必须为高或低；它们不能浮动。

6 特点

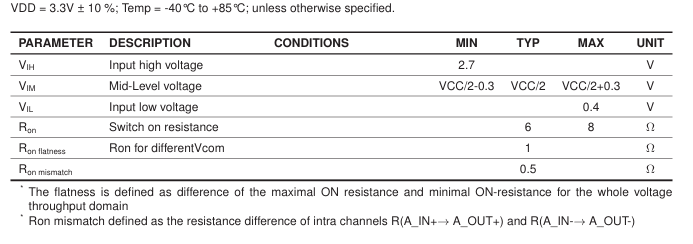

6.1 统计特征
VDD=3.3V±10%；温度=-40°C至+85°C；除非另有规定

*平坦度定义为整个电压通过输入域的最大导通电阻和最小导通电阻的差
*Ronmismatch定义了通道内电阻差R（A_IN+→A_OUT+）和R（A_IN-→A_OUT-）

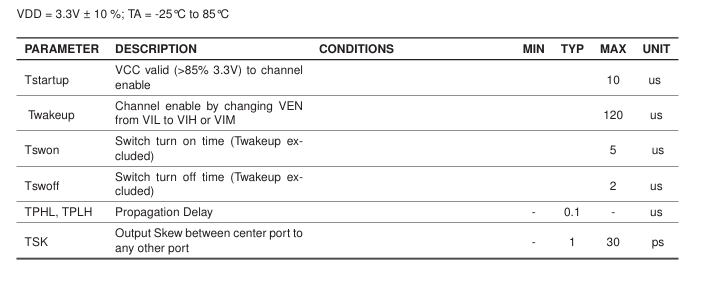

6.2动态特性

VDD=3.3V±10%；TA=-25°C至85°C

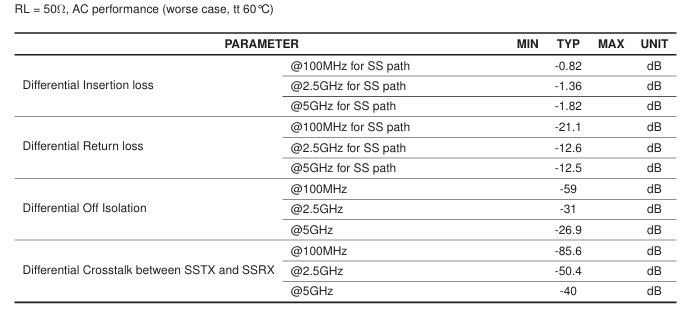

6.3高速差速信号开关

RL=50Ω,交流性能（最坏情况，tt60°C）

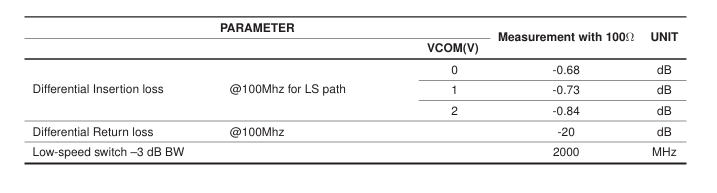

6.4低速差分信号开关

7 详细说明
7.1 概述
CSA171是4x6USB型交替模式MUX和高性能USB3.1接口控制器芯片。它支持多信道数据传输，提供慢延迟、高速连接。
CSA171为高速信号和低功耗提供卓越的信号完整性。在USB3.2Gen2和DP2.1UHBR10.ItadoptsaQFN-28封装的10Gb/s速度下，插入为-1.7dB，5个返回损耗为-15dB.提供卓越的散热和紧凑的设计，使其适用于空间受限的应用场景。
7.2功能框图

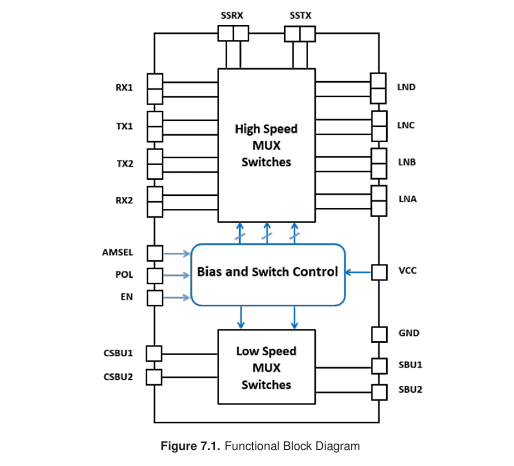

图7.1.功能框图
