双 MCU 将联网与数据任务同电机实时执行隔离，使系统职责清晰并便于故障收敛

硬件与固件架构   |   嵌入式工程师、机器人开发者、OEM 客户   |   PyMotion OS Lite

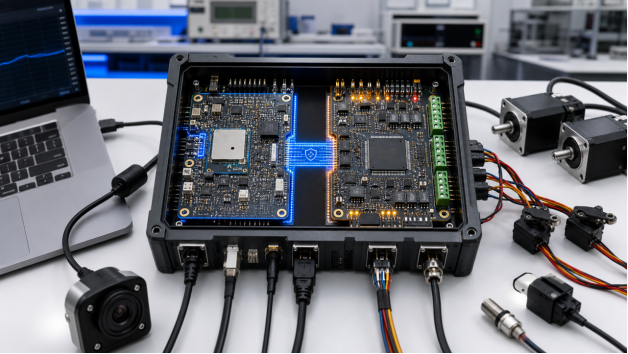

图 1  PyMotion 物理 AI 主题概念渲染图；量产外观与配置以正式产品为准

核心判断 双 MCU 将联网与数据任务同电机实时执行隔离，使系统职责清晰并便于故障收敛。

一、 单 MCU 的困境与双 MCU 架构选择

机器人系统真正难的，不是让某一次 demo 跑通，而是在 Wi-Fi 重传、摄像头大数据、存储写入、电机周期控制同时发生时，仍能保持可预测行为。单 MCU 方案在早期原型中简单直接，但随着功能增加，CPU、内存、外设和故障域会逐渐缠在一起，调试成本会快速上升。双 MCU 的意义，就是从架构层面把容易抖动的任务和必须稳定执行的任务分开。

PyMotion Lite 采用 ESP32-S3 与 N32 双 MCU 架构，核心不是简单增加一颗芯片，而是把系统职责拆开。ESP32-S3 负责 PC、USB、网络和数据任务，N32 负责执行器、采样和本地保护。这样做的价值，是让联网、图像传输、日志写入等突发负载，不会直接挤压电机控制和通信超时等实时任务。

核心链路

1 PC/网络

→

2 ESP32-S3

→

3 双 MCU 协议

→

4 N32

→

5 执行器

有线 USB 作为正式生产控制通道，Wi-Fi HTTP 属于受信局域网开发预览，适合配置和实验，但本地超时与停止逻辑必须能在断网后独立运行。一个可交付的接口还需明确谁发出的命令、参数范围、设备何时接受、执行状态如何返回以及异常恢复方式，让应用代码从反复轮询与猜测中解放出来。

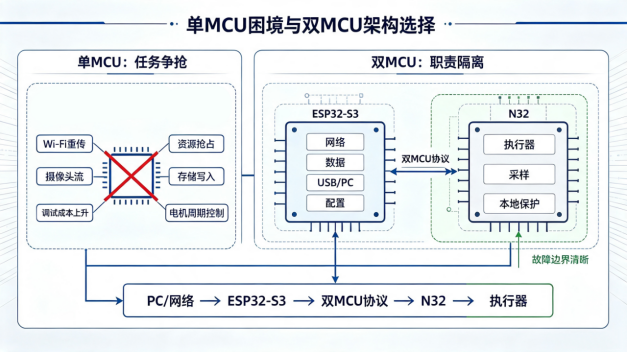

图2  单MCU困境与双MCU架构选择

二、ESP32-S3 与 N32 的职责分工

ESP32-S3 承担 USB 与 Wi-Fi 通信、协议入口、数据转发、配置和设备管理，要求同时保留控制流、数据流和故障流，异常时记录完整上下文而非仅输出一行错误。N32 则围绕 PWM、电机、舵机、编码器和 ADC 采集运行，并实现超时停机等本地保护逻辑。里程计利用编码器脉冲、减速比和轮径提供短时连续运动估计，但仍需 IMU 与雷达纠正打滑漂移。双 MCU 分工只有在通信合同清晰时才真正成立：帧头、长度、命令号、序号、CRC、状态码、超时、重发和版本兼容都必须明确定义，重复帧不得触发危险动作。状态语义上要求成功有证据，失败有原因，数据过期必须可见，这样上层算法才能可靠选择继续、降级或停止。此外，供电、电平和速率等硬件边界也应一并记录，让用户相信后续扩展是可管理的。

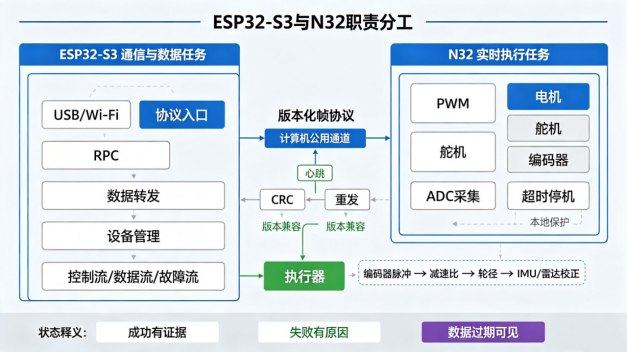

图3  ESP32-S3与N32职责分工

三、通信协议与控制租约

MCU 间通过版本化帧协议交换命令和状态，帧结构中包含序号、CRC 和心跳。心跳相互监督，任一侧重启都能将执行器带回可预测的安全状态。控制租约将控制权设计为带有效期的令牌，客户端申请后获得 token 并周期性续租，设备仅接受当前持有者的运动指令。租约到期时自动触发停止并清理旧状态，绝不会把权限交给下一条随机消息。该机制让键盘、视觉和导航等不同程序有了明确的切换规则。系统恢复流程比正常启动更严格，故障未清除前旧命令不能自动复活，重新获得控制权后必须从安全状态起步，阻止短暂重连导致意外运动。设计时既要描述正常路径，也要明确数据过期、设备离线和参数越界时的结果。版本协商还需关联协议合同与硬件修订，保证升级过程中的行为一致性。

PyMotion 在这条链路中的位置 ESP32-S3 处理原生 USB、联网、RPC、状态和数据；N32 管理执行器与本地超时。两者通过版本化帧协议交换命令和状态。

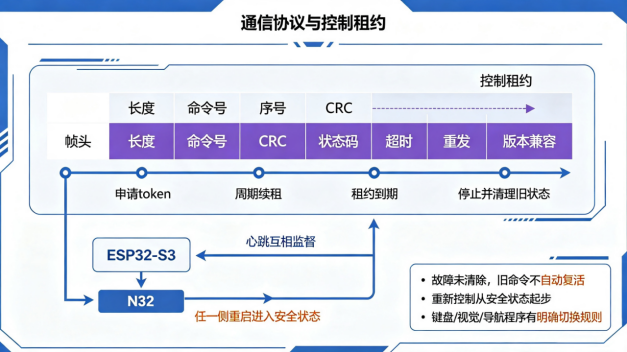

图4  通信协议与控制租约

四、状态管理与故障收敛

可靠的状态接口不应只返回“ok”，而要回答设备当前状态、信息新鲜度、为何不能执行。运行状态、控制者、桥接链路、故障码、队列深度、RSSI 和执行器反馈需被组织成稳定模型，让应用能够进行降级、提示和自动报告。故障场景必须落实到接口字段，例如 ESP 重启、N32 无响应、CRC 错误、版本不兼容等，都有确定的安全行为，而非仅依赖经验猜测。机器人异常常表现为软件错误，根因却在供电、接地、线束或机械负载，调试时必须同步记录电气条件和软件状态，避免在代码层反复修补物理问题。状态设计采用“值、有效标志、采样时间、来源、故障原因”的组合，使得同一上位程序既能处理真实硬件，也能处理回放或仿真数据，而不会将缺失值误认为真实测量。系统的最终输出除了终端打印，还应包含状态快照、事件记录和摘要报告，帮助学生理解，也让工程师快速复盘。

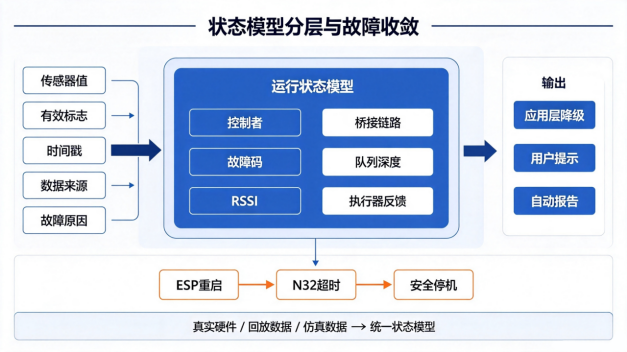

图5  状态模型分层与故障收敛

五、验证方法与交付标准

接口合同应统一描述输入范围、时间戳、有效期、超时、错误码和恢复方式，并用正常、边界和故障三组测试加以证明。验收时保留原始记录、固件版本、接线方式和测试环境，确保结果可重复、可定位、可恢复。课程设计中，可让学生先预测系统在异常下的行为，再通过拔线、遮挡传感器或结束进程进行实验，对照日志解释结果，这种实验比单纯完成动作更能建立机器人系统思维。功能验证遵循先单模块、再并发、最后注入断线和重启的步骤，每一步设置明确的 PASS/FAIL 标准。版本管理不仅显示固件号，还需关联协议合同、硬件修订和 SDK 兼容范围，出现问题后能还原当时组合，比单纯追求频繁升级更重要。通用开发板提供自由度，机器人平台则需将电机驱动、电源、线材、调试、安全和课程全部计入总拥有成本，对项目和教学而言，减少重复集成往往比底层自由度更具价值。

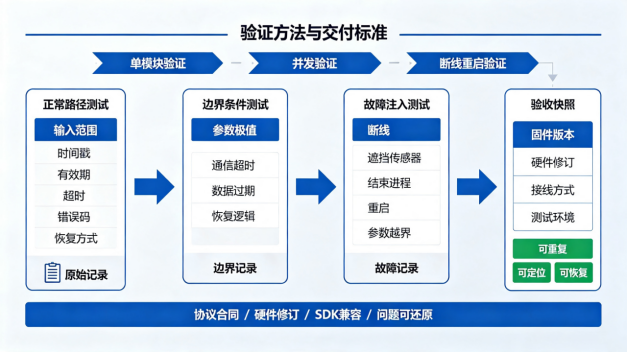

图6  验证方法与交付标准

六、PyMotion 的产品价值与能力边界

PyMotion 的核心价值在于把动作变成有身份、有边界、有状态、可停止、可复盘的任务。ESP32-S3 处理原生 USB、联网、RPC、状态和数据，N32 管理执行器与本地超时，两者通过版本化帧协议协同。

真正有价值的控制器，不只是把电平送到接口，而是把动作变成有身份、有边界、有状态、可停止、可复盘的任务。这种能力会直接减少调试时间，也让学校课程、开发者原型和 OEM 评估能够沿同一套接口逐步升级。

能力边界

必须说清楚 市场表达严格区分“已交付”“正在验证”和“长期路线”，硬件接口存在不代表软件已完成，协议预留也不等同兼容性已确认。双 MCU 不能因芯片分工就自动获得可靠性，仍需要完整的协议设计、版本兼容和故障注入测试。能力边界必须说清，专业感来自可核验，而非把一切写成满分。

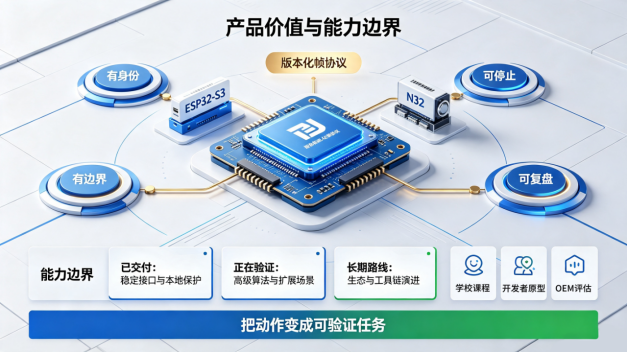

图7  产品价值与能力边界

结语

双 MCU 架构将联网与数据任务同电机实时执行隔离，使系统职责清晰并便于故障收敛。当这套方法落实为设备发现、统一 API、控制权管理、本地保护和结构化数据后，开发者能够把更多精力放在算法与应用本身。PyMotion 希望以此为物理 AI 提供基础，让系统从一次性连线演示，逐步成长为可学习、可扩展、可交付的机器人平台。
