一.原理图

       24C01的硬件连接图如下：

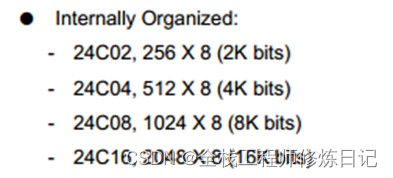

二.24C0x系列芯片规格



三.24C0x芯片结构

        下面简述EEPROM内部存储结构。

3.1 内部存储结构

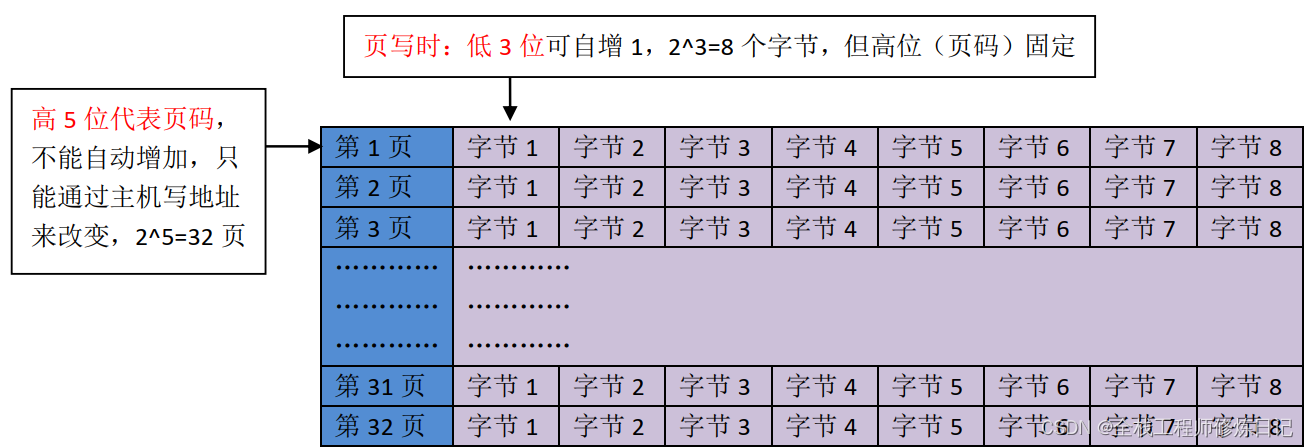

        根据24C02芯片的Datasheet描述，其内部存储结构应该如下图所示。

        其它容量的EEPROM内部结构依此类推。

3.2 地址

3.2.1 器件地址

        EEPROM的封装图如下：

        这个地方值得注意：引脚A0、A1和A2只用来定义器件地址，不能用来选择内部ROM单元地址。故此，无论外部引脚如何连接，都不影响内部ROM地址的选择。

3.2.2 存储单元地址

        不同容量的EEPROM，其地址位数不同，具体的地址构成为：

序号	型号	地址位数
1	24C02	8
2	24C04	9
3	24C08	10
4	24C16	11

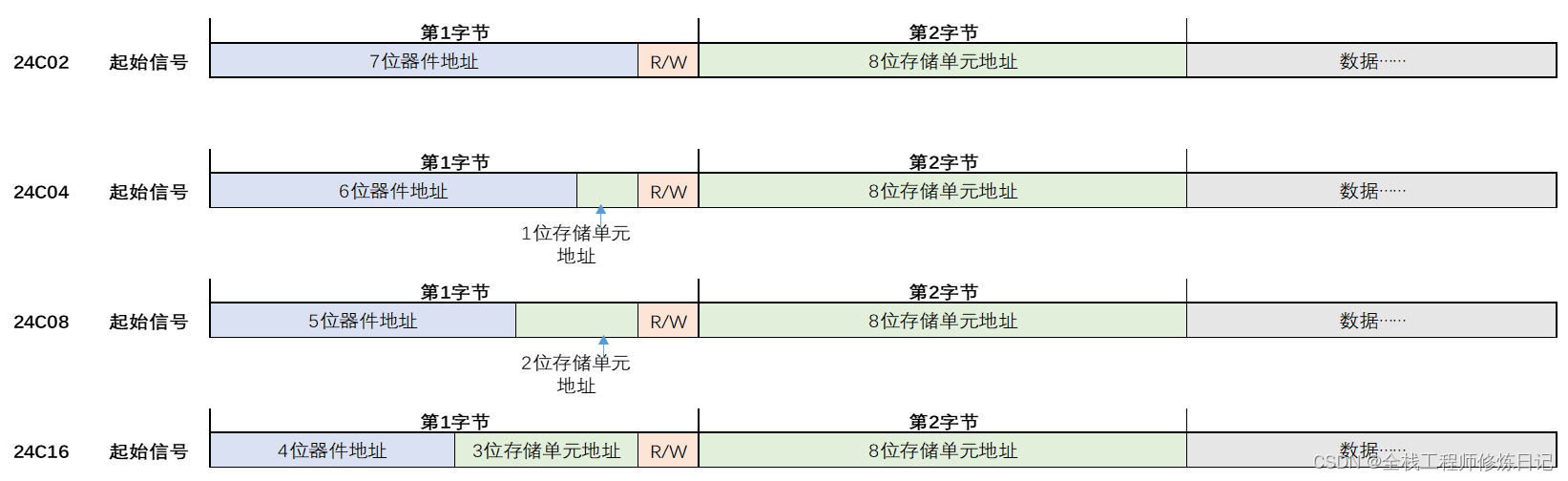

        存储单元地址发送方法如下图所示。图中第一个字节包含的存储单元地址位可理解为页地址位。

四.页写

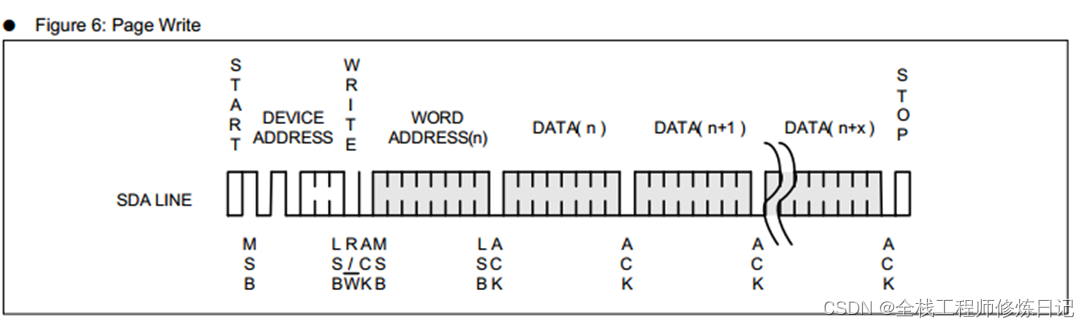

        页写时序如下图：

        写到页边界时，要继续写下一页或其它页，必须产生一个停止信号，然后再产生一个开始信号，接着由主机传送目标页的地址，以开始在目标页的写操作。

        页边界的停止信号不能缺少，否则会出错。
