基于FPGA实现的ATSHA204（国产型号mod208）加密芯片的控制工程 代码包括唤醒 读写锁定配置 数据 OTP区及密钥验证等操作。 包含源代码 仿真工程及代码讲解和芯片手册的讲解

在当今注重数据安全的时代，加密芯片的应用愈发广泛。今天咱们来聊聊基于FPGA实现对ATSHA204（国产型号mod208）加密芯片的控制工程，这里面涉及唤醒、读写锁定配置、数据操作、OTP区及密钥验证等关键操作。

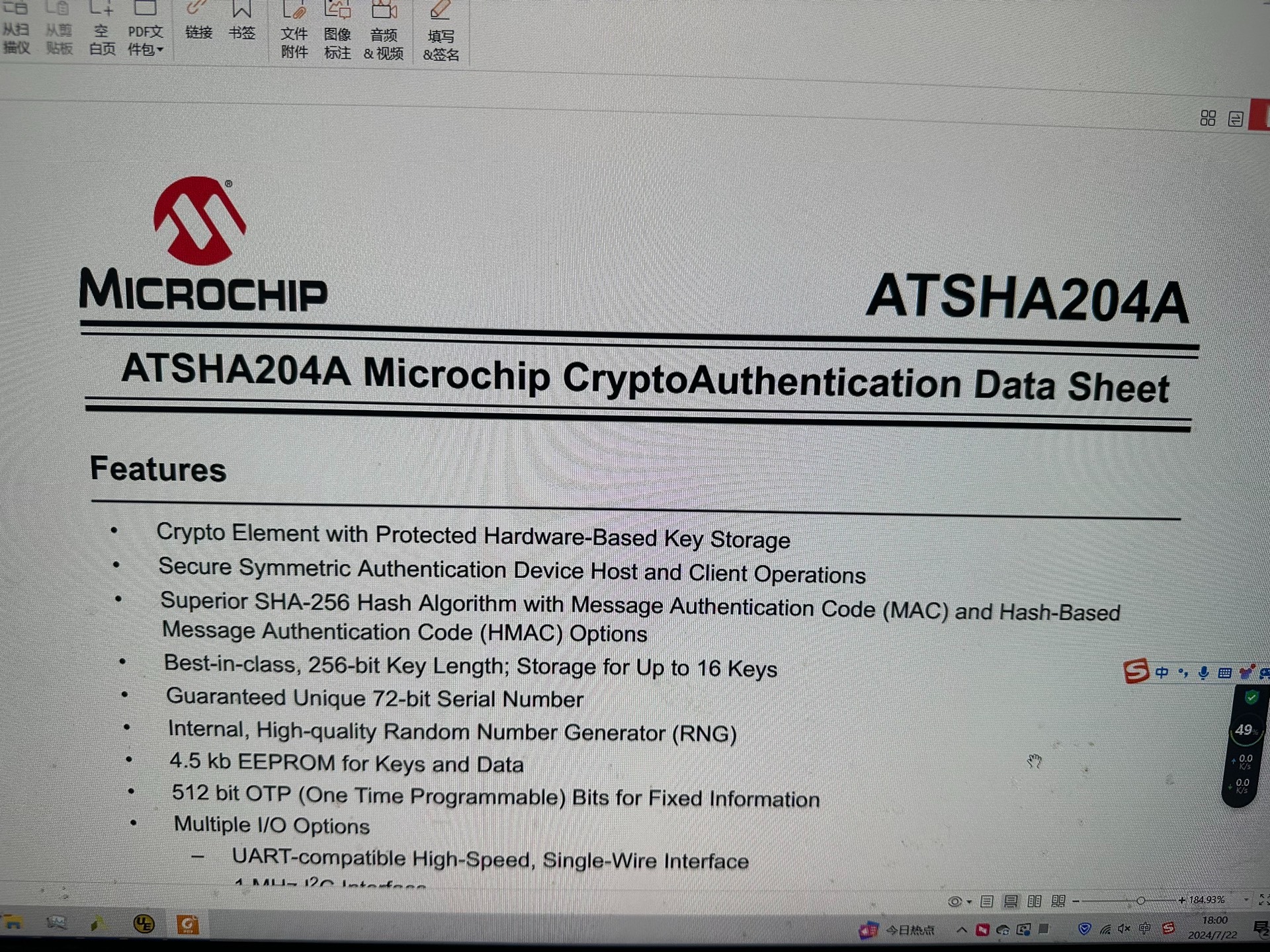

芯片手册解读

首先得搞懂mod208芯片手册。它详细阐述了芯片的功能特性、引脚定义、通信协议等重要信息。比如芯片的通信接口可能是I2C或者SPI，这决定了FPGA与之交互的方式。从手册里我们能知道不同寄存器的地址及功能，像是配置寄存器用于设置芯片的工作模式，数据寄存器用于传输实际的数据。这些信息是我们后续编写代码的基础。

源代码实现

唤醒操作

module wake_up_module(
    input wire clk,
    input wire rst,
    output reg wake_up_signal
);
    reg [3:0] counter;
    always @(posedge clk or posedge rst) begin
        if (rst) begin
            counter <= 4'b0000;
            wake_up_signal <= 1'b0;
        end else begin
            if (counter == 4'd15) begin
                wake_up_signal <= 1'b1;
            end else begin
                counter <= counter + 1;
            end
        end
    end
endmodule

这段代码实现了一个简单的唤醒信号生成逻辑。通过一个计数器，在时钟上升沿不断计数，当计数到15时，拉高唤醒信号wakeupsignal。这样做模拟了给加密芯片发送唤醒信号的过程，为啥是15呢？这可能是根据芯片手册里的时序要求设定的，不同芯片唤醒时序可能不同哦。

读写锁定配置

module lock_config_module(
    input wire clk,
    input wire rst,
    input wire write_enable,
    input wire [7:0] config_data,
    output reg lock_status
);
    always @(posedge clk or posedge rst) begin
        if (rst) begin
            lock_status <= 1'b0;
        end else if (write_enable) begin
            // 假设配置数据某一位决定锁定状态
            if (config_data[0]) begin
                lock_status <= 1'b1;
            end else begin
                lock_status <= 1'b0;
            end
        end
    end
endmodule

这里的模块负责读写锁定配置。当writeenable信号有效时，根据输入的configdata来设置lockstatus。比如假设configdata的第0位决定是否锁定，为1则锁定，为0则不锁定。这是模拟向加密芯片写入锁定配置信息的过程，在实际芯片操作中，就是通过特定的寄存器写入来实现锁定功能。

数据操作

module data_operation_module(
    input wire clk,
    input wire rst,
    input wire [7:0] write_data,
    output reg [7:0] read_data
);
    reg [7:0] data_storage;
    always @(posedge clk or posedge rst) begin
        if (rst) begin
            data_storage <= 8'b00000000;
        end else begin
            data_storage <= write_data;
        end
    end
    always @(*) begin
        read_data = data_storage;
    end
endmodule

这个模块处理数据的读写。在时钟上升沿，如果复位信号rst有效，清空数据存储寄存器datastorage。否则，将writedata写入datastorage。读操作则是直接将datastorage的值赋给read_data。实际应用中，这就对应着FPGA与加密芯片之间的数据传输，写入数据到芯片或者从芯片读取数据。

OTP区及密钥验证

module otp_key_verify_module(
    input wire clk,
    input wire rst,
    input wire [127:0] key_to_verify,
    output reg verify_result
);
    // 假设这里有一个预存的正确密钥
    reg [127:0] correct_key = 128'h1234567890ABCDEF1234567890ABCDEF;
    always @(posedge clk or posedge rst) begin
        if (rst) begin
            verify_result <= 1'b0;
        end else begin
            if (key_to_verify == correct_key) begin
                verify_result <= 1'b1;
            end else begin
                verify_result <= 1'b0;
            end
        end
    end
endmodule

这个模块用于OTP区及密钥验证。将输入的待验证密钥keytoverify与预存的正确密钥correctkey进行比较，如果相等则验证成功，verifyresult置为1，否则为0。在真实场景下，OTP区存储着重要的密钥信息，FPGA需要与芯片配合完成密钥验证流程，确保数据访问的安全性。

仿真工程搭建

为了验证这些代码的正确性，我们需要搭建仿真工程。以Vivado为例，创建一个新的仿真文件，例化上述各个模块。

`timescale 1ns / 1ps
module tb_main;
    reg clk;
    reg rst;
    reg write_enable;
    reg [7:0] config_data;
    reg [7:0] write_data;
    reg [127:0] key_to_verify;
    wire wake_up_signal;
    wire lock_status;
    wire [7:0] read_data;
    wire verify_result;

    wake_up_module u_wake_up(
      .clk(clk),
      .rst(rst),
      .wake_up_signal(wake_up_signal)
    );

    lock_config_module u_lock_config(
      .clk(clk),
      .rst(rst),
      .write_enable(write_enable),
      .config_data(config_data),
      .lock_status(lock_status)
    );

    data_operation_module u_data_operation(
      .clk(clk),
      .rst(rst),
      .write_data(write_data),
      .read_data(read_data)
    );

    otp_key_verify_module u_otp_key_verify(
      .clk(clk),
      .rst(rst),
      .key_to_verify(key_to_verify),
      .verify_result(verify_result)
    );

    initial begin
        clk = 0;
        forever #5 clk = ~clk; // 10ns周期，50MHz时钟
    end

    initial begin
        rst = 1;
        #20;
        rst = 0;
        // 测试唤醒
        #100;
        // 测试读写锁定配置
        write_enable = 1;
        config_data = 8'h01;
        #20;
        write_enable = 0;
        // 测试数据操作
        write_data = 8'hAB;
        #20;
        // 测试密钥验证
        key_to_verify = 128'h1234567890ABCDEF1234567890ABCDEF;
        #20;
        $stop;
    end
endmodule

在这个测试平台里，我们生成时钟信号，对各个模块进行例化连接。通过initial块，我们设置复位信号，然后依次测试各个功能模块的操作。通过观察波形，我们能直观地看到各个信号的变化，验证代码逻辑是否正确。

基于FPGA实现的ATSHA204（国产型号mod208）加密芯片的控制工程 代码包括唤醒 读写锁定配置 数据 OTP区及密钥验证等操作。 包含源代码 仿真工程及代码讲解和芯片手册的讲解

通过以上的代码实现、芯片手册解读以及仿真工程搭建，我们就初步完成了基于FPGA对mod208加密芯片的控制工程。当然，实际应用中可能还需要更多的优化和适配，但这为我们打下了坚实的基础。希望对大家在加密芯片控制领域的探索有所帮助！
