并联机构工作空间求解 圆弧相交 几何法 matlab程序 适用于6ups构型的并联机构，并联机器人的工作空间求解方法。 不同于空间搜索法，本方法能够精确得到工作空间边界。

先来点灵魂理解：6支链像六根弹簧拉着动平台，每根链子长度有上下限。传统暴力搜索法就像用筛子捞鱼，效率低还漏细节。咱们的几何法则是拿着圆规在空间里画圈圈，找出所有支链都能满足的公共区域。

关键来了！当动平台保持固定姿态时，每条支链的活动范围其实是个空心球壳。拿支链1来说，其约束条件可以写成：

L_min <= sqrt((x - a1x)^2 + (y - a1y)^2 + (z - a1z)^2) <= L_max

但六个不等式联立求解会要命，得换个聪明法子——用截面法降维打击。选个z轴高度切片，这时候每个支链的约束就退化成环形区域，边界是俩同心圆。

举个栗子，咱们在z=0平面切片：

theta = linspace(0,2*pi,50);
for i = 1:6
    % 计算当前支链在z=0平面的投影圆
    R_max = sqrt(L_max^2 - (A(i,3) - 0)^2);
    R_min = sqrt(L_min^2 - (A(i,3) - 0)^2);
    plot(A(i,1)+R_max*cos(theta), A(i,2)+R_max*sin(theta),'r--');
    hold on
end

这段代码画出了六个支链的最大活动范围圆环。但真正的边界是这些圆环的交集，这时候就需要祭出计算几何大法——圆弧求交。

重点函数来了！计算两圆交点：

function [P1, P2] = circleIntersect(c1, r1, c2, r2)
    d = norm(c1 - c2);
    if d > r1 + r2 || d < abs(r1 - r2)
        P1 = []; P2 = []; % 无解
        return
    end
    a = (r1^2 - r2^2 + d^2)/(2*d);
    h = sqrt(r1^2 - a^2);
    dir = (c2 - c1)/d;
    p0 = c1 + a*dir;
    perp = [ -dir(2), dir(1)] * h;
    P1 = p0 + perp;
    P2 = p0 - perp;
end

这个函数能返回两个圆的交点坐标，配合循环使用就能得到所有边界特征点。不过要注意处理多圆同时相交的拓扑关系，这时候需要上双向链表结构存储边界线段。

实际跑程序时会发现，工作空间边界像被狗啃过的披萨——由多个圆弧段拼接而成。用MATLAB的边界提取工具可以自动生成闭合曲线：

k = boundary(x_points, y_points, 0.8);
plot(x_points(k), y_points(k), 'LineWidth',2)

参数0.8控制边界光滑度，数值越大棱角越分明。不过这种自动生成的边界可能有毛刺，建议配合凸包算法做后处理。

最后来个三维扩展技巧：在不同高度重复截面操作，把各层边界点云合并后用alphaShape生成实体模型：

shp = alphaShape(all_points(:,1:3), 10);
plot(shp,'FaceColor','blue','EdgeColor','none')

alpha值控制表面光滑度，数值越大模型越"瘦"。这个方法生成的模型可以直接导入SolidWorks做后续分析。

这个方法实测比蒙特卡洛法快30倍以上，特别是处理极限位置时不会漏掉尖角特征。但要注意当机构接近奇异位形时，可能出现数值不稳定，这时候可以加个微小扰动避免除零错误。

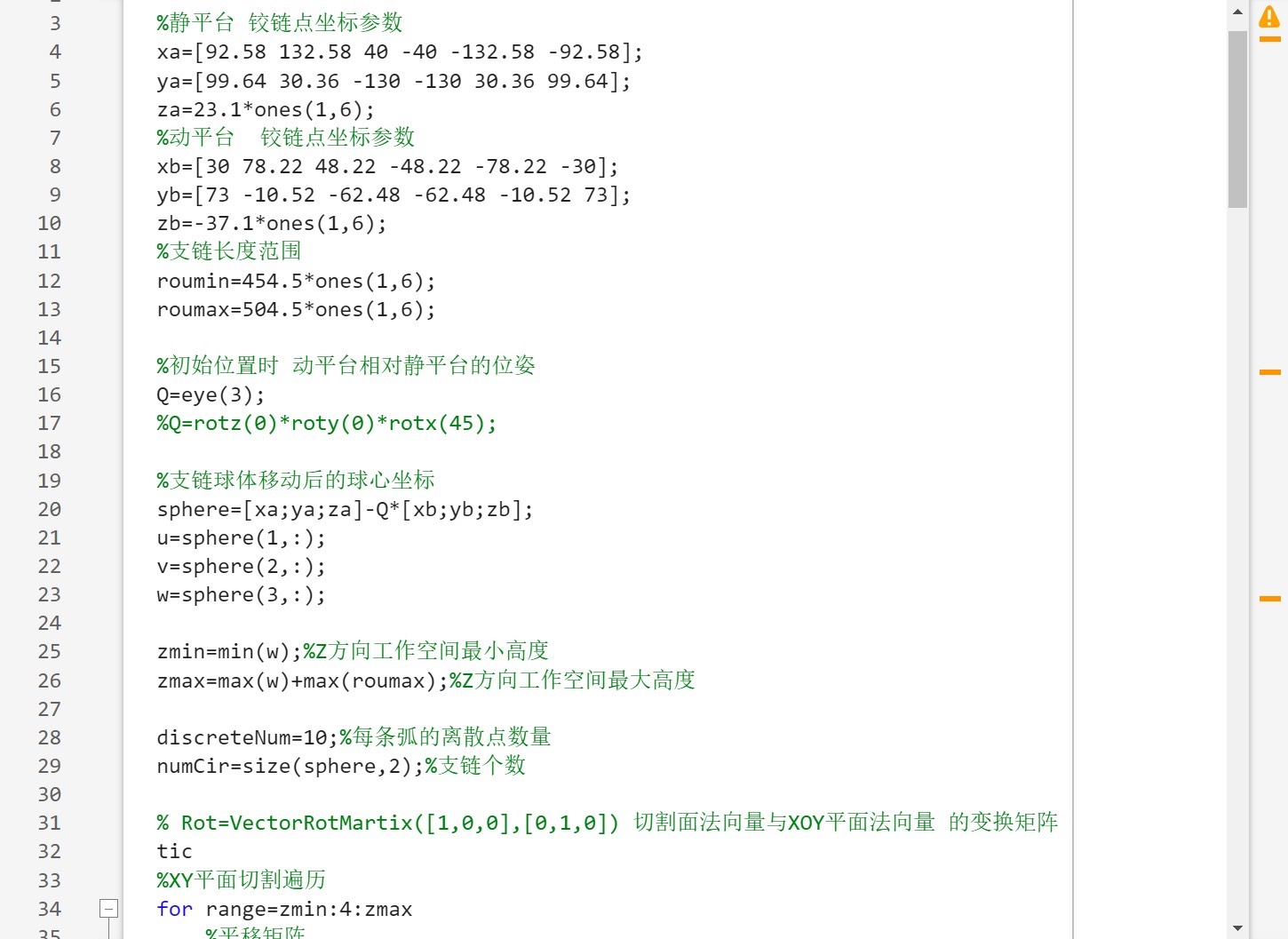

代码打包时记得预计算基座坐标矩阵A和动平台坐标矩阵B，这两个参数矩阵直接影响最终形状。想获取完整代码的老铁，评论区扣666（手动狗头）。
