从报文方向、报文类型、各字节字段含义、诊断命令语义及封装流程五个维度展开，结合ISO 13400（DoIP协议）和ISO 27145（诊断消息承载）标准分析：

1. 报文方向（Message direction）

• 内容：client->vehicle
• 含义：该报文由诊断客户端（如诊断工具、上位机）发送至车辆（车辆中的DoIP实体，如ECU），属于请求报文（request message）。

2. 报文类型（Message type）

• 内容：Functionally addressed request message (read protocol identification InfoType identifier)
• 含义：
  • 功能寻址（Functionally addressed）：DoIP的寻址方式之一，通过**源地址（SA）和目标地址（TA）**标识发送方和接收方（而非IP/MAC地址）。
  • 请求报文（request message）：客户端向车辆发起诊断请求，本例中请求的内容是读取“协议识别”（protocol identification）类型的诊断信息（InfoType identifier）。

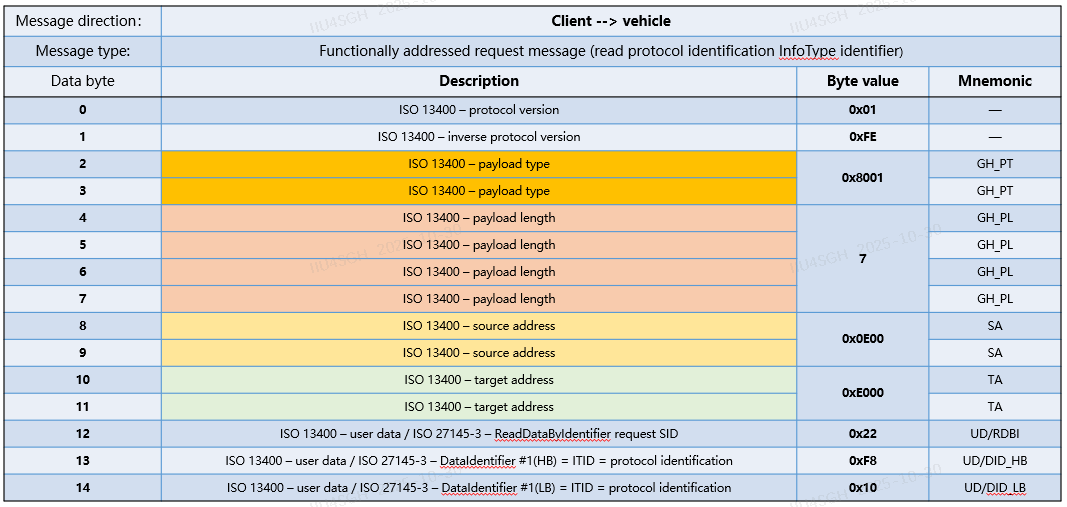

3. 各字节字段含义（Data byte 0~14）

表格中Data byte对应字节偏移，Description说明字段功能，Byte value是字段的十六进制值，Mnemonic是助记符（部分公司内部标识，如GH_PT可能为示例标注）。以下逐字段解析：

(1) ISO 13400 协议头部（Byte 0~11）

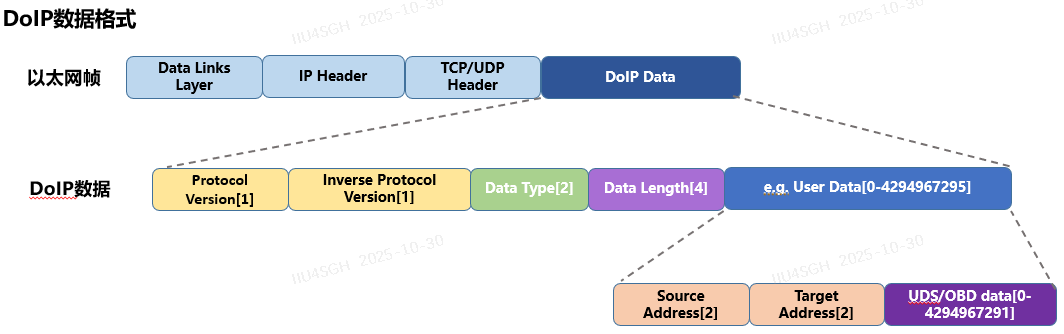

ISO 13400定义了DoIP报文的基本结构，前12字节（0~11）是协议头部，用于标识报文的类型、长度、地址等元信息。

(2) ISO 27145-3 诊断负载（Byte 12~14）

ISO 27145定义了诊断消息的统一承载，将UDS（ISO 14229）诊断服务封装到DoIP中。本例中Byte 12~14是**读数据服务（RDDBI）**的具体命令。

4. 报文整体语义

结合各字段，该报文的完整语义是：
客户端（SA=0x0E00）向车辆中的诊断实体（TA=0x0E00）发送功能寻址请求，请求读取“协议识别”类型的诊断信息，诊断命令为RDDBI（SID=0x22），数据标识符为0xF810（协议识别）。

5. 封装与传输流程

表格下方说明了报文的下层封装：

• 该数据段（Byte 0~14）作为**服务数据单元（SDU）**传递给下层协议（如以太网）。
• 下层协议（如UDP/IP/以太网）会添加以太网头部（MAC地址、类型）、IP头部（源IP、目的IP）、UDP头部（端口号，DoIP默认使用UDP 13400），最终封装为完整的以太网帧发送。

总结

该报文是DoIP功能寻址下的诊断请求示例，核心逻辑是：

1. 通过ISO 13400头部（Byte 0~11）标识协议版本、负载类型、长度和地址；
2. 通过ISO 27145-3负载（Byte 12~14）携带UDS诊断命令（RDDBI+DID=0xF810），请求“协议识别”信息；
3. 逐层封装为以太网帧，通过车载以太网传输。

若需更深入的细节（如ISO 13400中0x8001的定义、DID 0xF810的具体数据结构），可进一步查阅相关标准（ISO 13400-2、ISO 27145-3、ISO 14229）。
