comsol开关柜三维温度场流体场和湿度场数值计算模型，考虑了空气的湿度变化，得到开关柜温度场流体场以及湿度的分布，

在电气领域，开关柜的性能关乎电力系统的稳定运行。而温度场、流体场以及湿度场对开关柜的影响至关重要。今天咱们就聊聊利用 Comsol 搭建开关柜三维温度场、流体场和湿度场数值计算模型这事儿，这个模型还特别考虑了空气湿度变化哦。

数值计算模型的构建思路

我们知道，开关柜内部结构复杂，多种物理场相互作用。为了准确模拟，得先对开关柜进行合理简化建模。以一个常见的开关柜为例，假设它内部有母线、断路器等主要部件。我们将这些部件抽象为不同的几何形状，比如母线可以看作是长方体，断路器根据其大致外形构建合适的几何模型。

物理场设定

1. 温度场：开关柜内的发热元件，像母线通过电流时会产生焦耳热。在 Comsol 里，我们利用热传递模块来设定相关参数。比如，对于母线，设置其材料的热导率 k = 400 W/(m·K) （假设母线为铜材质），这决定了热量在母线内部的传导速度。通过电流密度 J 来计算焦耳热产热率 Q = J² ρ，其中 ρ 是电阻率。假设母线电流密度 J = 10000 A/m²，电阻率 ρ = 1.72×10⁻⁸ Ω·m，那么产热率 Q = (10000 A/m²)² 1.72×10⁻⁸ Ω·m = 1.72 W/m³。
2. 流体场：开关柜内空气的流动对散热起着关键作用。这里我们选用流体流动模块，采用 Navier - Stokes 方程来描述空气的流动。设置空气的密度 ρ_air = 1.225 kg/m³，动力粘度 μ = 1.7894×10⁻⁵ Pa·s。在有通风口的地方，设定边界条件为速度入口，比如入口风速 v = 0.5 m/s，这样空气就会以这个速度流入开关柜内部参与热交换。
3. 湿度场：考虑到空气湿度变化，这是这个模型的特别之处。我们在模型中加入湿度传递模块。设定初始湿度分布，比如开关柜内初始相对湿度为 RH = 50%，然后根据湿度传递的物理规律，设置相关的扩散系数等参数。例如，水蒸气在空气中的扩散系数 D = 2.4×10⁻⁵ m²/s，这决定了湿度在空气中扩散的快慢。

代码片段及分析

在 Comsol 中，虽然主要通过图形化界面操作，但其实背后也是有代码逻辑支撑的。下面以简单的温度场方程设定为例（伪代码形式）：

# 定义材料属性
k = 400  # 热导率 W/(m·K)
rho = 8960  # 密度 kg/m³
cp = 385  # 比热容 J/(kg·K)

# 定义热源
J = 10000  # 电流密度 A/m²
rho_resistivity = 1.72×10⁻⁸  # 电阻率 Ω·m
Q = J**2 * rho_resistivity  # 产热率 W/m³

# 温度场控制方程（简化形式）
# ∂(rho * cp * T)/∂t - ∇·(k * ∇T) = Q
# 在 Comsol 中，通过设定材料属性和热源等参数来求解这个方程

这段代码首先定义了材料（母线）的热学属性，然后计算出热源产热率。最后给出的温度场控制方程，虽然 Comsol 不用我们手动去求解这个复杂的偏微分方程，但理解这个方程有助于我们明白软件背后的物理原理。通过在 Comsol 界面中正确设置这些参数，软件就能自动求解温度场的分布。

模拟结果分析

经过模拟计算，我们得到了开关柜温度场、流体场以及湿度的分布。

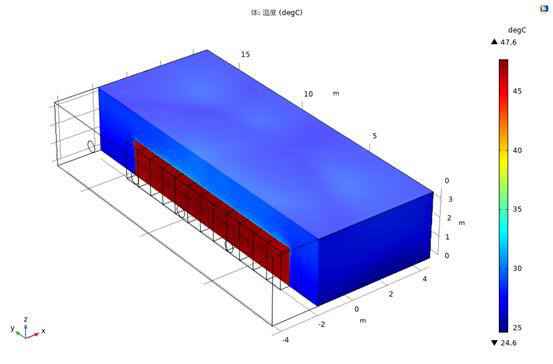

温度场分布

从结果来看，母线附近温度较高，因为它是主要的发热源。温度从母线向周围逐渐降低，比如母线中心温度可能达到 T = 60 °C，而靠近开关柜壁面的温度可能在 T = 40 °C 左右。这清晰地展示了热量在开关柜内的传导路径和分布情况，帮助我们了解哪些部位可能存在过热风险。

流体场分布

空气在开关柜内的流动呈现出一定的规律。从通风口流入的空气，在经过发热元件时被加热，热空气上升，冷空气从底部补充，形成自然对流。通过速度云图可以看到，靠近通风口处空气流速较快，在 v = 0.5 m/s 左右，而在开关柜内部一些角落，空气流速相对较慢，可能只有 v = 0.1 m/s，这对于评估散热效率很关键。

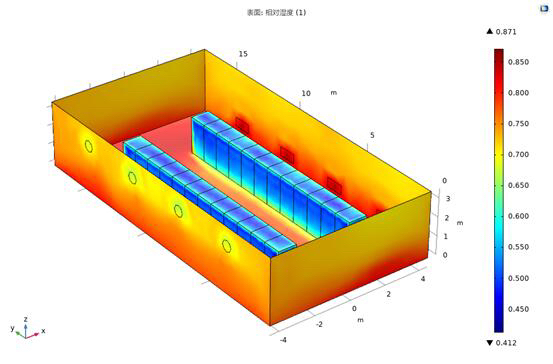

湿度场分布

由于考虑了湿度变化，我们发现湿度在开关柜内并非均匀分布。在湿度源（比如可能存在的潮湿空气入口）附近湿度较高，随着距离增加，湿度逐渐降低。例如，湿度源处相对湿度可能为 RH = 70%，而远离湿度源的地方相对湿度降至 RH = 50%。湿度分布情况对于判断开关柜内部电气元件是否会因潮湿引发故障有重要意义。

综上所述，利用 Comsol 构建的这个考虑空气湿度变化的开关柜三维温度场、流体场和湿度场数值计算模型，能让我们深入了解开关柜内部复杂的物理过程，为开关柜的优化设计和运行维护提供有力支持。
