芯谷科技--低功率接地故障断路器（GFI）控制芯片D4147
·
- 应用领域
D4147主要用于三线制GFCI输出接口、GFCI芯片断路器、便携式GFCI线路等领域的产品，侦测并防护火线对地故障和零线对负载短路故障。
- 功能介绍
D4147 为低功率接地故障断路器（GFI）控制器芯片，用于检测危险的接地故障电流路径以及接地对零线故障，内部包含一个二极管整流器、高精度12V 带隙并联稳压器、精密低VOS失调感应放大器、延时噪声滤波器、窗口检测比较器和一个晶闸管驱动器等基本电路，通过尽可能少的外部器件就能够侦测并防护火线对地故障和零线对负载短路故障，满足UL943B标准要求。
- 基本特性
1、应用于GFCI 和RCD；
2、内置精密感应放大器与带隙基准；
3、内置桥式整流器；
4、内置噪声滤波器；
5、低压晶闸管禁用；
6、直接直流耦合至感应线圈；
7、晶闸管门极驱动器；
8、漏电灵敏度可调；
9、400μA 静态电流；
- 符合UL943 标准；
- 适合120V 或 220V 系统；
- 采用SOT23-6 封装。

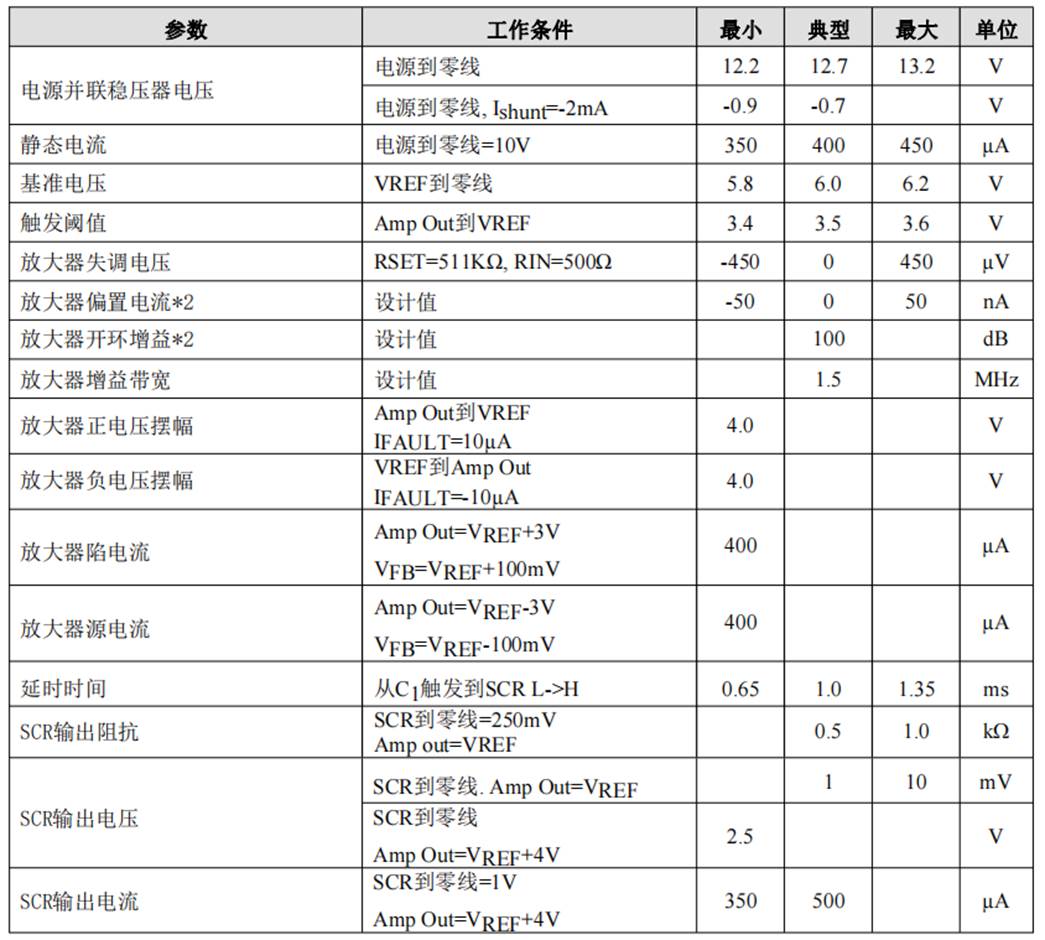

- 基本参数

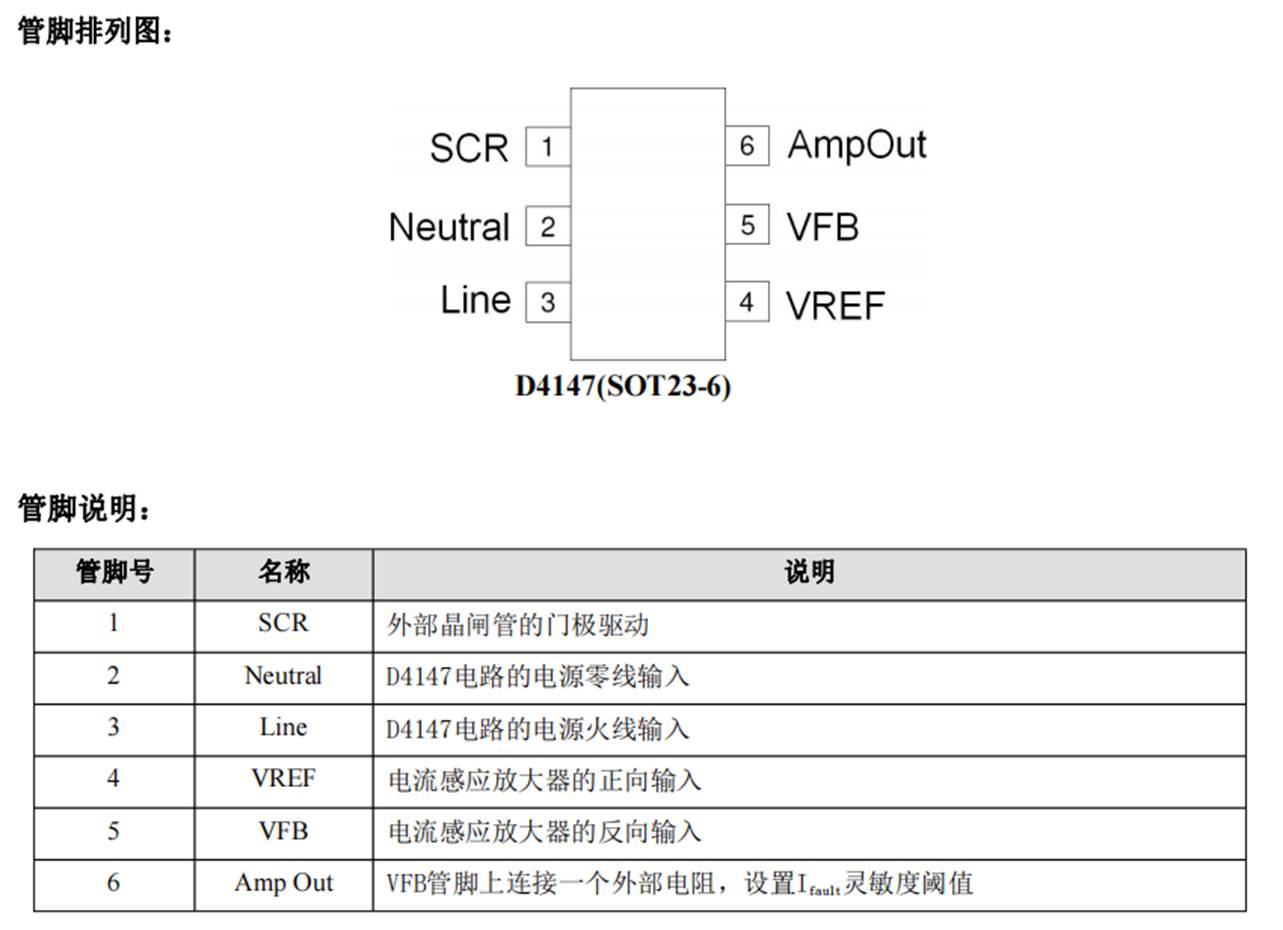

- 引脚信息

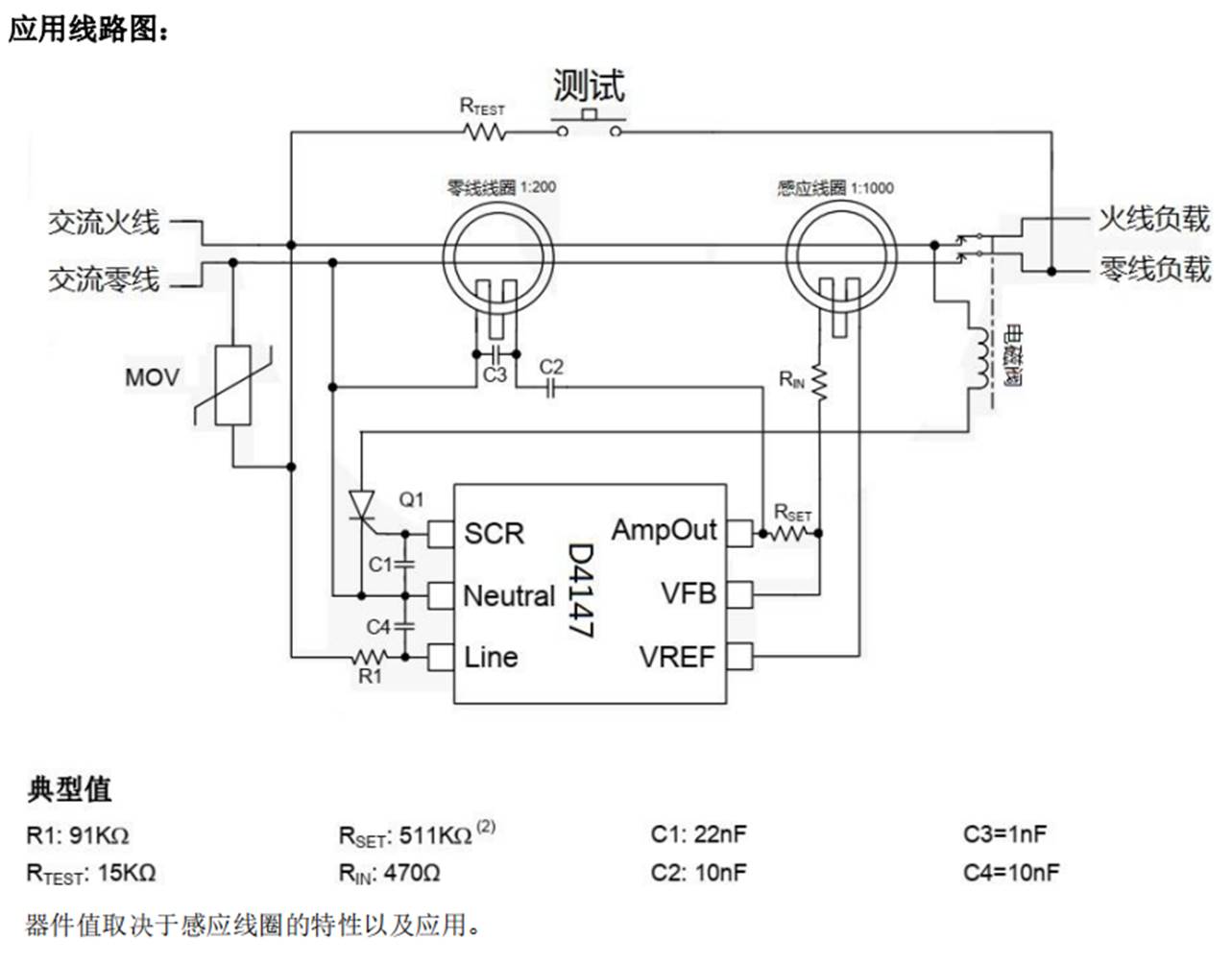

- 参考设计
