在何泰然大佬的几篇工作中，都用到了动作重定向这部分工作，由于不是工作核心，我们直接从代码层面进行实践，论文的解读可以参考我之前文章（传送门）。

算法是大脑，那数据就是“教科书”，数据重定向就是把这本“火星文”（人类动作数据）教科书翻译成机器人能看懂的“简体中文”。

由于 H2O、HOVER、ASAP 在重定向的部分都大同小异，并且在工程上都有独立的接口，即通过 pkl 数据文件进行交互。我们就主要从他们引用的重定向工作的原始仓库“PHC”进行实践，PHC 的作者也是与何泰然共 H2O 的一作。所以也是建议动作重定向和遥操作学习解耦开，重定向就在 PHC 工程下做就行了，然后把动作数据放到遥操作的项目里。或者在 ASAP 的仓库下做，因为 ASAP 把这部分工作更精简清晰一点。

PHC 项目地址

虽然 PHC 包含了其他工作，但我们只使用 PHC 工程下的重定向部分：

# Retargeting to Your Own Humanoids
To retarget SMPL data to your own humanoids, you need to follow the following steps:

First, download and setup the SMPL body models as well as AMASS data (code is provided in the [README.md](../README.md)).

Then, run the following scripts to fit the SMPL motion and shape to your humanoids. We will use unitree_g1 as an example.

First, we will find the SMPL shape parameters that best fit the humanoid.
python scripts/data_process/fit_smpl_shape.py robot=unitree_g1_fitting

Then, we will find the SMPL motion parameters that best fit the humanoid. (pass in `+fit_all=True` to fit all the motion clips in AMASS, otherwise only fit one motion)
python scripts/data_process/fit_smpl_motion.py robot=unitree_g1_fitting +amass_root=/path/to/your/amass/data

To visualize the fitted motion, you can run the following script.
python scripts/vis/vis_q_mj.py robot=unitree_g1_fitting +motion_name=0-Transitions_mocap_mazen_c3d_dance_stand_poses

其实说来我也不知道为什么 H2O 系列工作都是引用的 PHC 的项目，虽然 PHC 的仓库里包含了动作重定向的内容，但这也不是 PHC 论文的工作啊？

---

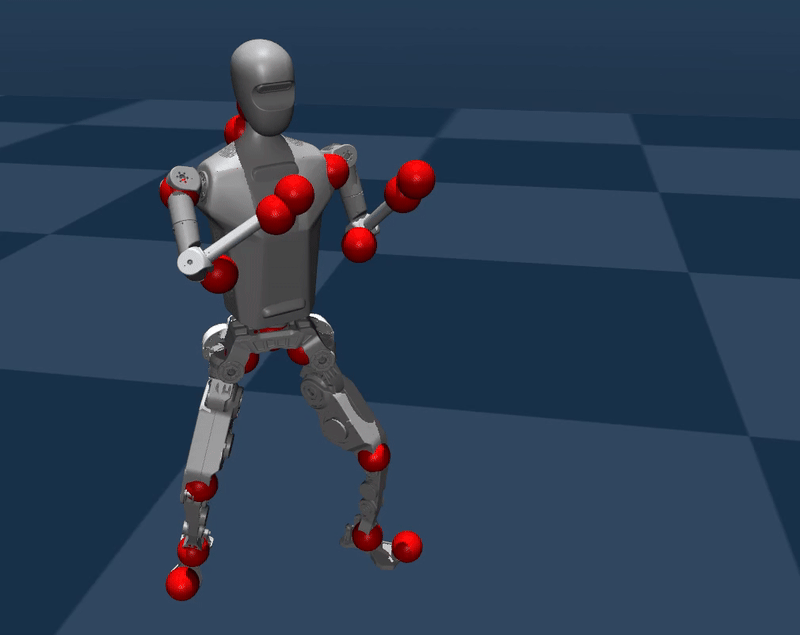

我们这里使用开源的 天宫URDF 模型，重定向后的可视化效果如下，一个简单的出拳的动作：

关于安装和数据，主要需要下载 SMPL 和 AMASS 数据。

SMPL：A Skinned Multi-Person Linear Model，
SMPL官方链接
SMPL 可以认为是人类的骨骼数字模型，一个精准的、参数化的人体数字“模特”，骨骼绑定到三维模型上，这样当骨骼移动时，模型也会随之变形。可以用在各种类人智能体的运动模型上，游戏、动画、包括我们机器人模仿学习。

有了骨骼模型后，其实还不会动，因为没有动作数据，所以接下来就是下载 AMASS 数据：
AMASS官方链接
AMASS 可以理解为一个超大型的人体运动捕捉数据集的“整合包”，AMASS 利用 SMPL 模型，将五花八门的原始运动捕捉数据，都转化成了一系列由 SMPL 模型表现出来的标准的，逼真的人体运动，从而构建了 AMASS 这个强大的数据集。如果说 SMPL 是模特，那 AMASS 就是一本收录了这位模特所有 Pose 的“动作百科全书”，它整合了海量的真人动捕数据，从走路、跑步到跳舞、打拳，应有尽有，并且都用 SMPL 模型标准化了。

下载安装这俩是第一步，跟着仓库的 README 走就行，包括环境和依赖的安装，这里不再赘述。

---

一、磨刀不误砍柴工：先理解“工具”

有了以上数据内容后，其实和机器人还没什么关系，那接下来的工作就是把人体数据转换为机器人数据了，也就是我们领域要关注的问题了，也就是我们这里 PHC 要做的事情。

简而言之，通过 fit_smpl_shape.py 和 fit_smpl_motion.py，实现人类 AMASS 动作数据到机器人骨骼下可用于学习的动作数据的转换，如果不转换，人类骨骼尺寸、幅度等等和机器人差异较大，很难用于后续的动作模仿等学习。

1. 通过 fit_smpl_shape 进行形状拟合，找到最适合机器人的 SMPL 体型参数，通过优化多个形状和缩放参数，让 SMPL 关键关节位置与机器人默认 T-pose 下的关节位置尽可能贴近。
2. 通过 fit_smpl_motion 进行动作拟合，将 AMASS 动作序列转换为机器人的关节角度序列，通过正解机器人关节角度后，对比两者对应部位的空间距离，使用梯度下降，逐步调节关节角度，最小化每一帧中这个空间距离。

这个流程的好处是解耦。你只需要跑一次 fit_smpl_shape，生成一个 shape_optimized.pkl 文件，这个“体型定制参数”就能一直用下去。之后，无论你想翻译多少个动作，都用这套参数去跑 fit_smpl_motion 就行。

fit_smpl_motion 结束后，同样产生一个 pkl 数据，但这回里面是包含了你所提供的要拟合的目标动作，比如整个 AMASS 数据集或者其中某一个动作数据。这里，H2O、HOVER 会需要使用更多的数据，比如他们建议用整个 AMASS 数据集，因为学习目标是“遥操作”，而 ASAP 会只产生单独动作的数据，因为学习目标是“模仿学习”。

---

二、开干！三步搞定你自己的机器人配置

大道理讲完了，上代码！哦不，上配置！这部分工作的灵魂，其实就是修改 YAML 配置文件。

我们把目光锁定到这个文件：phc/data/cfg/robot/unitree_g1.yaml。这是官方给的 G1 机器人示例，我们要做的，就是把它复制一份，改成我们自己机器人的版本，比如 my_bot_cfg.yaml。

当然，你得先准备好自己机器人的 MJCF（MuJoCo 的 xml）模型文件。直接导出的模型可能跑不起来，根据报错改改就行，常见问题是 worldbody 下的 body 数量和自由度对不上，或者缺了一些定义。

好了，打开你的 YAML 文件，这是我们今天的主战场！

2.1 关节匹配

在 yaml 配置里，首先是动作部位对齐的字段的定义：
以 g1 为例，左边是你机器人 URDF/MJCF 里的 link 名字，右边是 SMPL 模型里对应的部位：

joint_matches:
  - ["pelvis", "Pelvis"]
  - ["left_hip_pitch_link", "L_Hip"]
  - ["left_knee_link", "L_Knee"]
  - ["left_ankle_roll_link", "L_Ankle"]
  - ["right_hip_pitch_link", "R_Hip"]
  - ["right_knee_link", "R_Knee"]
  - ["right_ankle_roll_link", "R_Ankle"]
  - ["left_shoulder_roll_link", "L_Shoulder"]
  - ["left_elbow_pitch_link", "L_Elbow"]
  - ["left_zero_link", "L_Hand"]
  - ["right_shoulder_roll_link", "R_Shoulder"]
  - ["right_elbow_pitch_link", "R_Elbow"]
  - ["right_zero_link", "R_Hand"]
  - ["head_link", "Head"]

我们要套用自己的机器人，需要改为自己机器人连杆对应的字段，大部分根据名字填就行，但有些地方可能需要琢磨一下，比如 hip 关节，你到底用 hip_pitch_link 还是 hip_roll_link 去对齐 SMPL 的 Hip？这得看你机器人的设计，可以都试试。

2.2 扩展配置

很多机器人模型，特别是为了控制简化的，可能压根就没定义“手”和“头”的 link。但重定向的时候又需要这些部位来对齐，咋办？
extend_config 就是来解决这个问题的。它允许你在机器人的某个 link 上，“虚拟”地长出一个新的部位来。

看 G1 的例子，它有手，但没头：

extend_config:
  - joint_name: "head_link"
    parent_name: "pelvis"
    pos: [0.0, 0.0, 0.4]
    rot: [1.0, 0.0, 0.0, 0.0]

再看 H1 的例子，手和头都没有：

extend_config:
  - joint_name: "left_hand_link"
    parent_name: "left_elbow_link"
    pos: [0.3, 0.0, 0.0]
    rot: [1.0, 0.0, 0.0, 0.0]
  - joint_name: "right_hand_link"
    parent_name: "right_elbow_link"
    pos: [0.3, 0.0, 0.0]
    rot: [1.0, 0.0, 0.0, 0.0]
  - joint_name: "head_link"
    parent_name: "pelvis"
    pos: [0.0, 0.0, 0.6]
    rot: [1.0, 0.0, 0.0, 0.0]

rot 旋转基本都是 [1,0,0,0]，但注意这个 pos！坐标系很关键。头在躯干（pelvis）正上方，所以是 [0, 0, 0.4]。如果你的机器人手臂默认是垂直向下的，那手应该在肘的正下方，比如 [0, 0, -0.3]。而 H1 的手臂默认是水平的（像端盘子），所以手在肘的 x 轴方向延伸，就是 [0.3, 0, 0]。方向错了，优化会非常难对齐，loss 会非常大，甚至会优化出一些畸形的模型。

2.3 初始姿态调整

最后就是 smpl 的初始态的调整了：

smpl_pose_modifier:
  - Pelvis: "[np.pi/2, 0, np.pi/2]"
  - L_Shoulder: "[0, 0, -np.pi/2]"
  - R_Shoulder: "[0, 0, np.pi/2]"
  - L_Elbow: "[0, -np.pi/2, 0]"
  - R_Elbow: "[0, np.pi/2, 0]"

这一步的目的是，在开始优化前，先手动调整一下 SMPL 模型的初始姿态，让它尽量和你机器人的默认 T-pose 长得像。
为啥要这么做？因为直接让 SMPL 从标准大字形 T-pose 去拟合一个奇形怪状的机器人骨架，优化器会很痛苦，算出来的结果可能很差（loss 很高）。我们先手动把它掰扯得差不多了，优化器再进行微调，就能事半功倍。
怎么调？没啥捷径，暴力调参，改改参数，跑一下 fit_smpl_shape，看看出来的 loss，再看看可视化效果，找一个 loss 最低、看起来最顺眼的结果就行。这个过程有点繁琐但不难。

---

三、见证奇迹：从“卖家秀”到“买家秀”

配置改完，依次运行 fit_smpl_shape 和 fit_smpl_motion，你就能得到属于你自己机器人的动作数据（.pkl 文件）了！

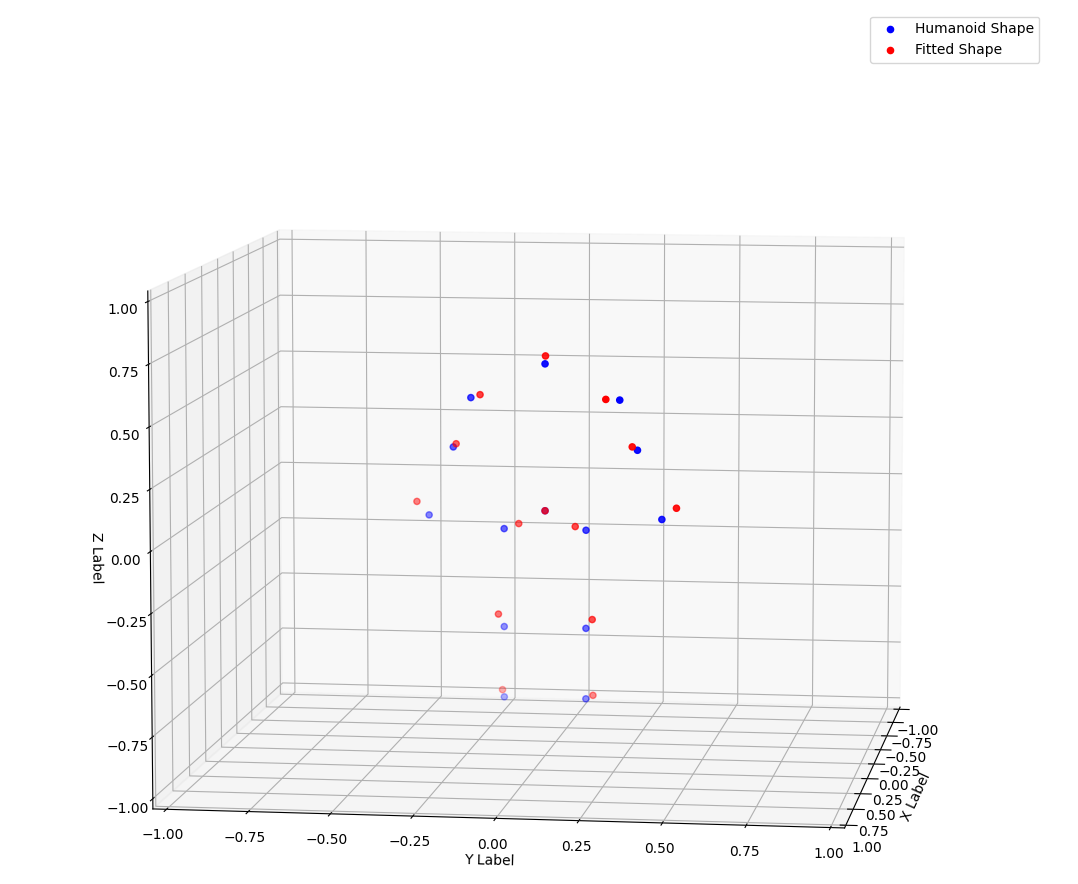

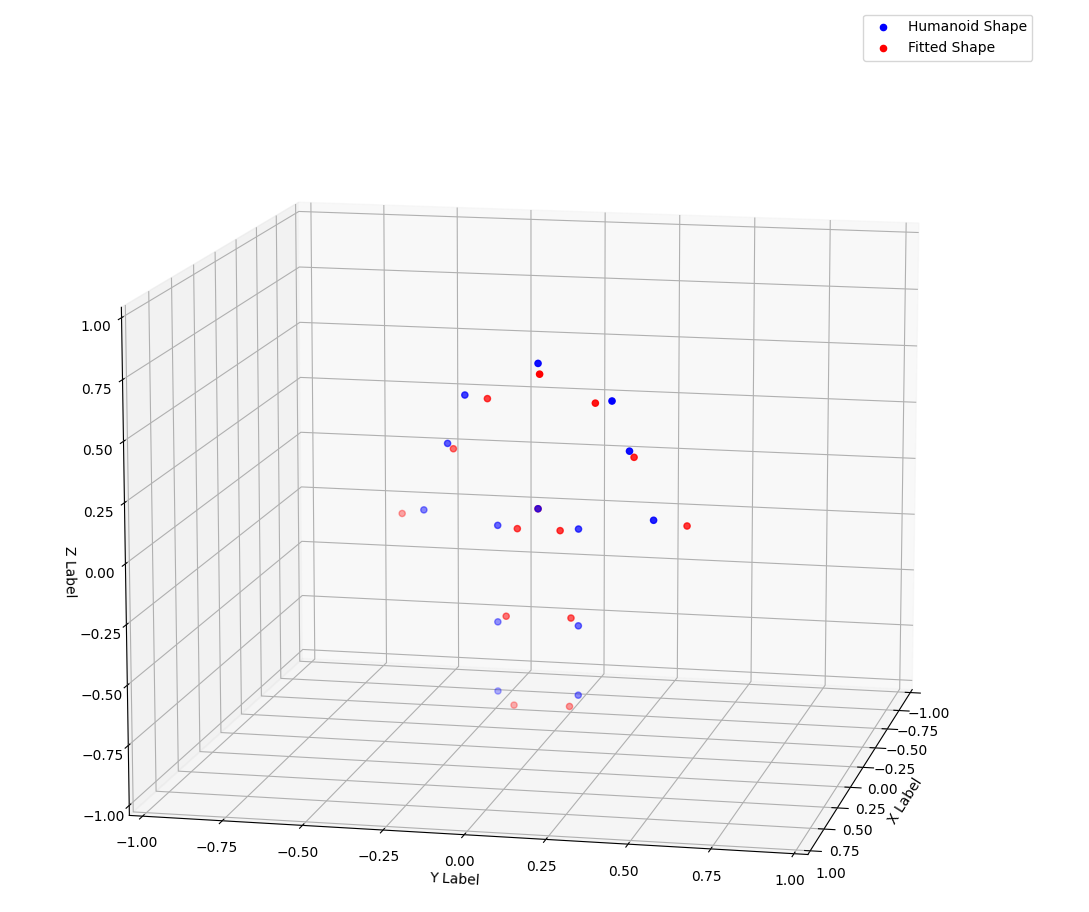

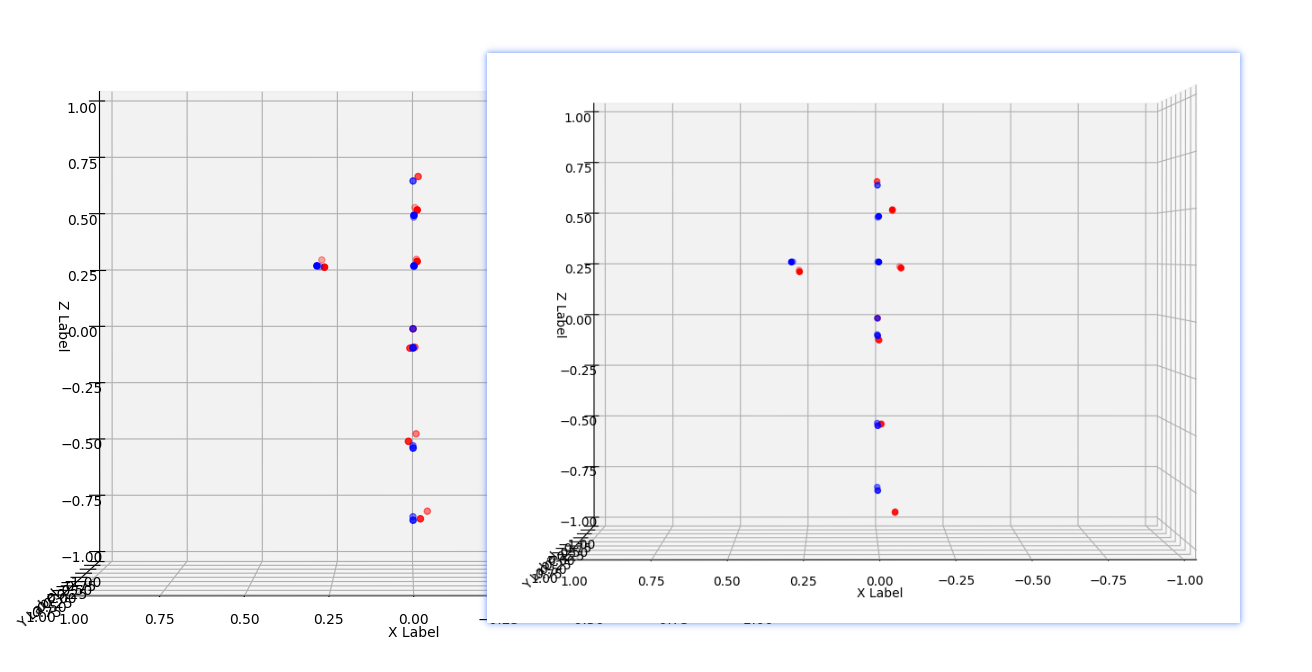

看看效果，以宇树 H1 为例，这是优化前后的 SMPL 骨架和机器人骨架的贴合度对比，以下是可视化的侧视图，左边是优化后，右边是优化前，效果一目了然。

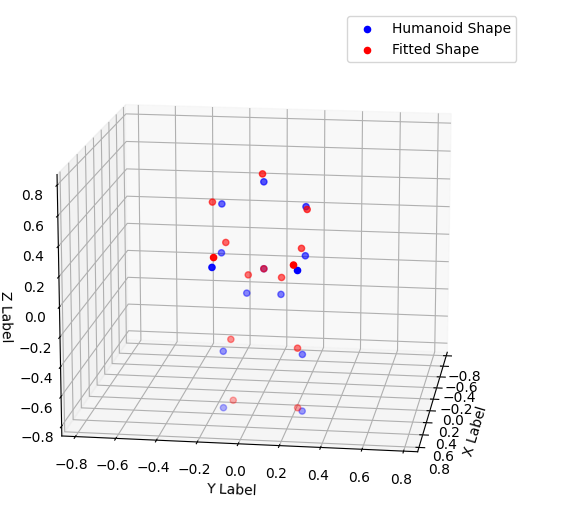

再看看我们用开源的天宫模型跑出来的 fit_shape 优化后效果，也还 OK：

最后，把生成的动作数据可视化一下，比如这个拳击动作，是不是有内味儿了？

---

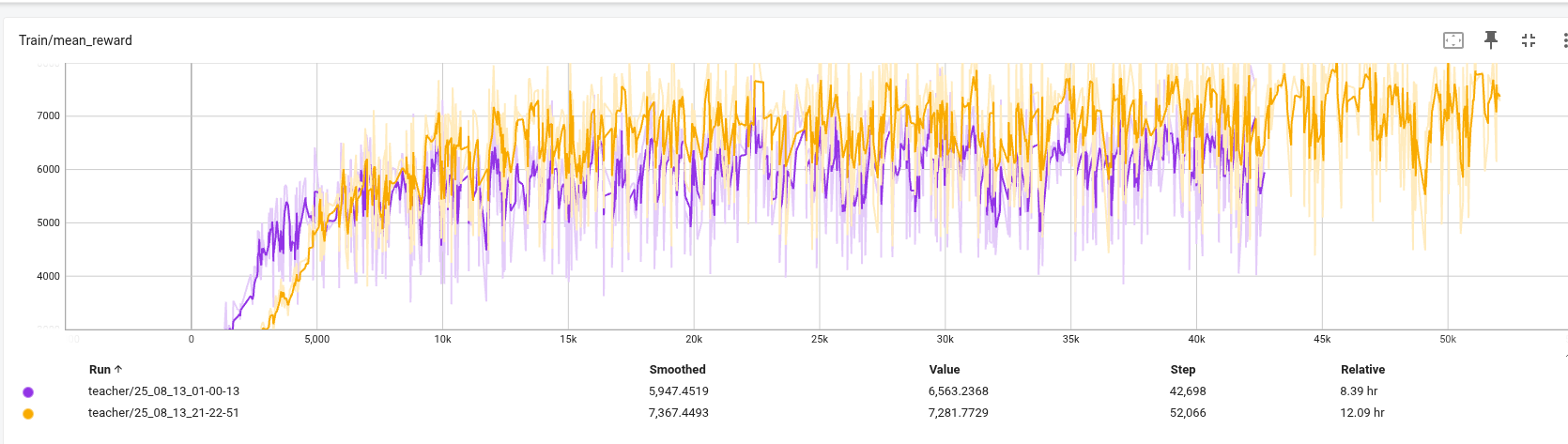

最后在模型训练上测试一下，测试发现，用 h1 配置生成的动作数据，在 HOVER 项目里可以顺利训练并跑出不错的效果，以下两组数据分别是用 HOVER 自带的转换和从 PHC 的脚本转换后训练得到的 mean_reward 结果。

好了，今天这趟“数据前处理”的浑水就趟到这里。这套流程是后续所有模仿学习、遥操作任务的基石，代码都开源了，干就完了！
下回咱们再聊聊，拿到这些数据后，训练过程里又有哪些不为人知的坑哈哈。
