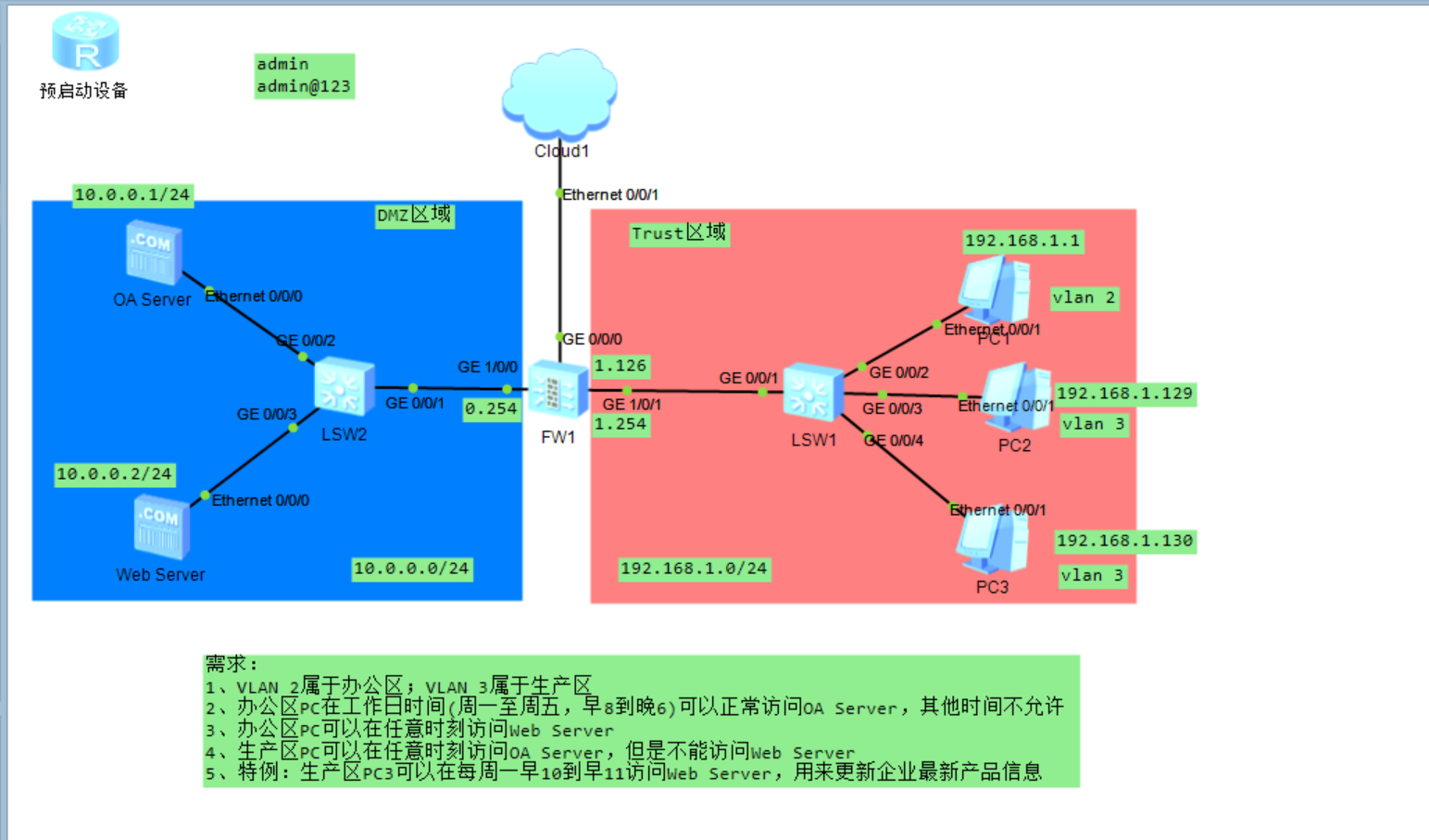

需求1：VLAN 2办公区、VLAN3生产区，通过VLAN做二层逻辑隔离，划分两大业务区域。
需求2：办公区仅工作日8:00-18:00访问OA，其余时间禁止，基于时间段ACL做时间精细化管控，限制办公区访问OA服务器的窗口 。
需求3：办公区任意时间均可访问Web Server
需求4：生产区全时段可访问OA，永久禁止访问Web
需求5：生产PC3特例，每周一10:00-11:00访问Web更新产品资料，生产区全局禁止Web，但单独给PC3配置特殊时间段例外ACL，仅每周一短时放开Web权限。

1.具体分步骤配置

（1）对LSW1和LSW2进行Vlan配置

（2）配置防火墙

（3）划分区域

（4）创建时间段

（5）创建地址对象

办公区

生产区

OA_Server

Web_Server

PC2和PC3

（6）编写安全策略

BG到OA_Server

[FW1]security-policy

[FW1-policy-security]rule name BG_to_OA_Server

[FW1-policy-security-rule-BG_to_OA_Server]source-zone trust

[FW1-policy-security-rule-BG_to_OA_Server]destination-zone dmz

[FW1-policy-security-rule-BG_to_OA_Server]source-address

[FW1-policy-security-rule-BG_to_OA_Server]source-address address-set BG

[FW1-policy-security-rule-BG_to_OA_Server]destination-zone

[FW1-policy-security-rule-BG_to_OA_Server]destination-address address-set

[FW1-policy-security-rule-BG_to_OA_Server]destination-address address-set OA_Ser

[FW1-policy-security-rule-BG_to_OA_Server]time-range working-time

[FW1-policy-security-rule-BG_to_OA_Server]application

[FW1-policy-security-rule-BG_to_OA_Server]access-authentication

[FW1-policy-security-rule-BG_to_OA_Server]action p [FW1-policy-security-rule-

BG_to_OA_Server]action permit

BG到Web_Server

生产区到OA_Server

PC3到Web_Server

以上代码类似不做展示

4.结果

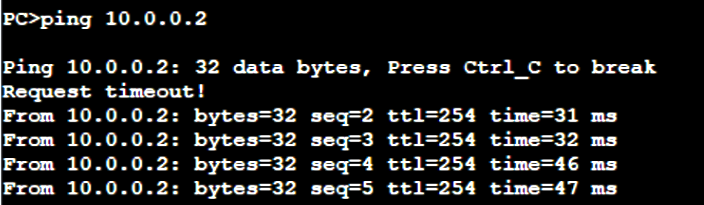

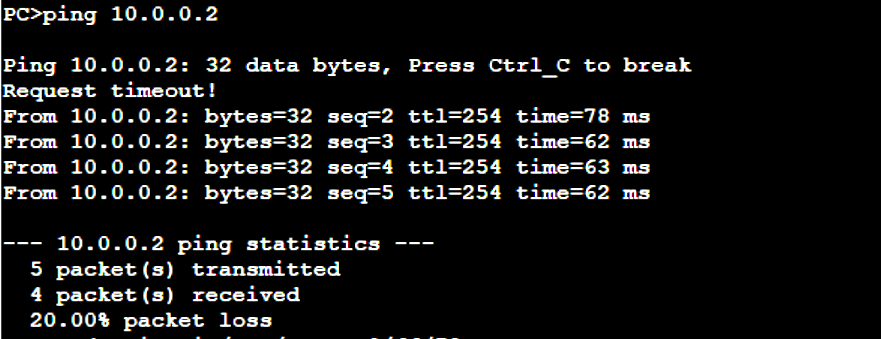

（1）PC1 to OA_Server,Web_Server

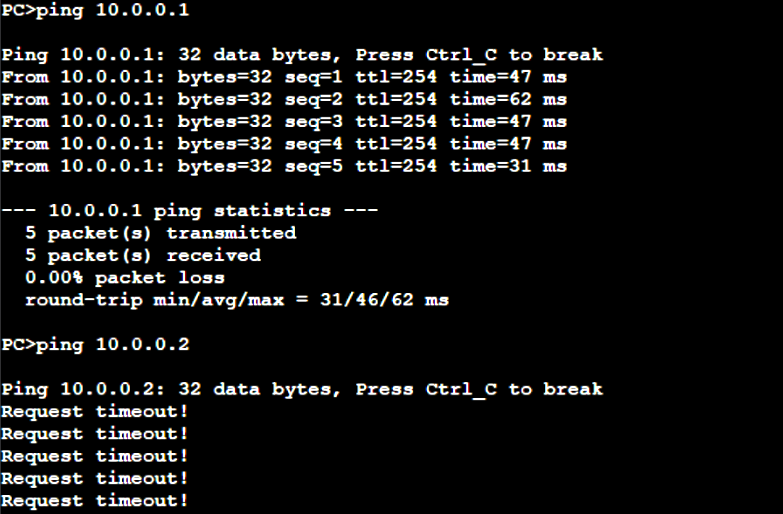

(2)PC2 可以pingOA_Server，不能pingWeb_Server

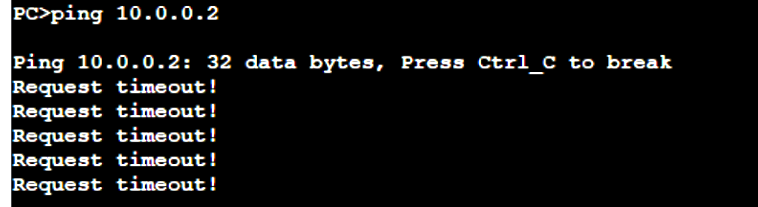

(3)PC3ping OA_Server和Web_Server

调整到10到11点之间后
