案例内容

将图像内的文字轮廓显示出来

案例原理

在OpenCV中，可以使用函数cv2.findContours()查找图像中的轮廓，提取出的轮廓会包括噪声轮廓（本例中用白点表示），需要进一步处理。从面积角度看，要提取的文字轮廓一般较大，而噪声轮廓一般较小。本例中以面积作为筛选标准，筛选出面积大于特定值的轮廓并进行显示。

重要代码

contours, hierarchy = cv2.findContours(image, mode, method)
表示从二值化图像中提取轮廓，其中：

• contours为提取出的轮廓
• hierarchy为轮廓的属性
• image为提取的图像，此处的图像必须为二值化图像，不能为普通的灰度图像
• mode为轮廓的模式，本例使用cv2.RETR_LIST，表示检测的轮廓不建立等级关系。
• method为轮廓的近似方法，本例使用cv2.CHAIN_APPROX_SIMPLE，表示只保留轮廓顶点坐标

area = cv2.contourArea(contour, [oriented])
表示轮廓contour围成图形的面积，其中oriented为一个布尔值，表示轮廓的方向是否要考虑进去，本例使用默认值False，即不考虑轮廓方向，返回的area为绝对值。

代码实现

首先要导入库，获取原始图像，即：

import cv2

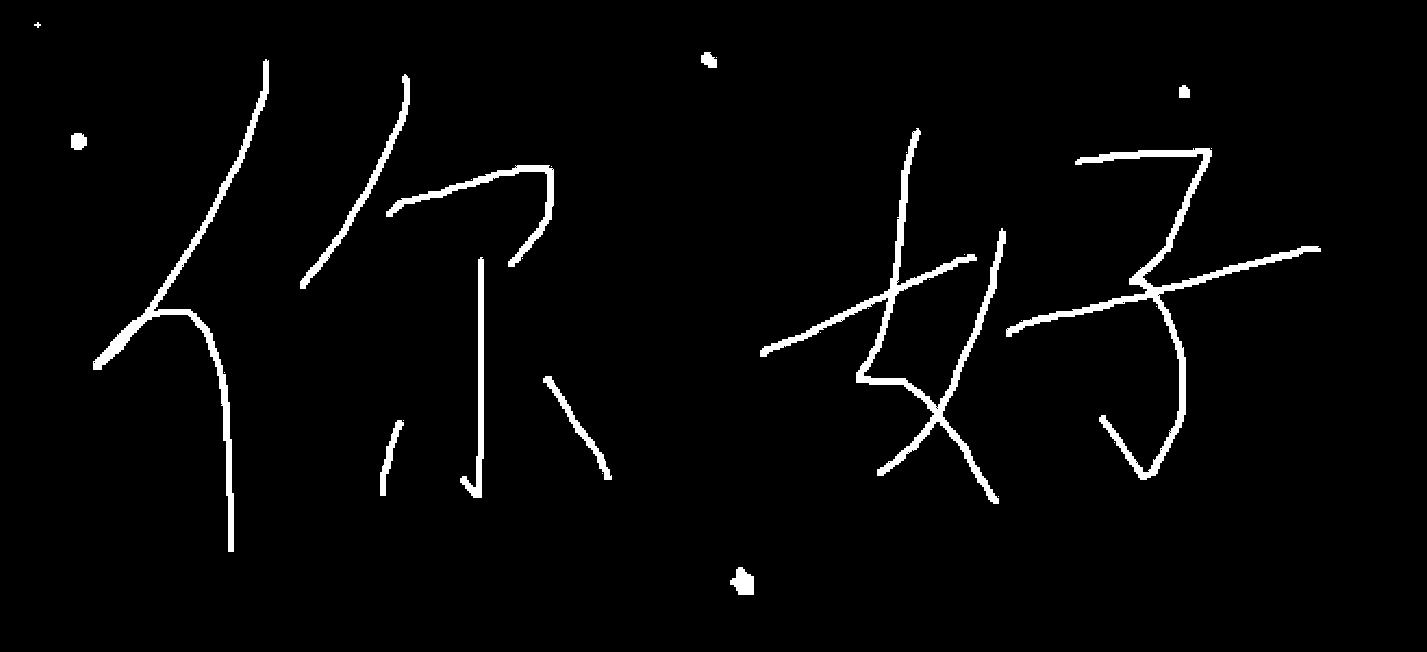

img = cv2.imread("word.jpg")

之后将原始图像转化为灰度图像。转化后，将灰度图像二值化，以便于轮廓提取，即：

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)

再将二值化图像进行轮廓提取，即：

cons, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)

然后按照面积筛选轮廓，先初始化一个列表存放筛选结果。之后遍历所有轮廓，将轮廓面积大于阈值的轮廓判定为文字轮廓，存放进列表中，本例中阈值选用425：

con = []
for i in cons:
    if cv2.contourArea(i) > 425:
        con.append(i)

最后进行结果展示，将筛选出的轮廓显示在原始图像上，进行展示：

cv2.drawContours(img, con, -1, (0, 0, 255), 2)
cv2.imshow("img", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

最终代码为：

#===导入库===
import cv2
#===获取图像并处理===
img = cv2.imread("word.jpg")
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
#===从二值化图像中提取轮廓===
cons, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
#===按照面积筛选轮廓===
con = []                                #筛选结果列表初始化
for i in cons:
    if cv2.contourArea(i) > 425:        #面积筛选，面积阈值为425
        con.append(i)
#===结果展示===
cv2.drawContours(img, con, -1, (0, 0, 255), 2)
cv2.imshow("img",img)
cv2.waitKey(0)
cv2.destroyAllWindows()

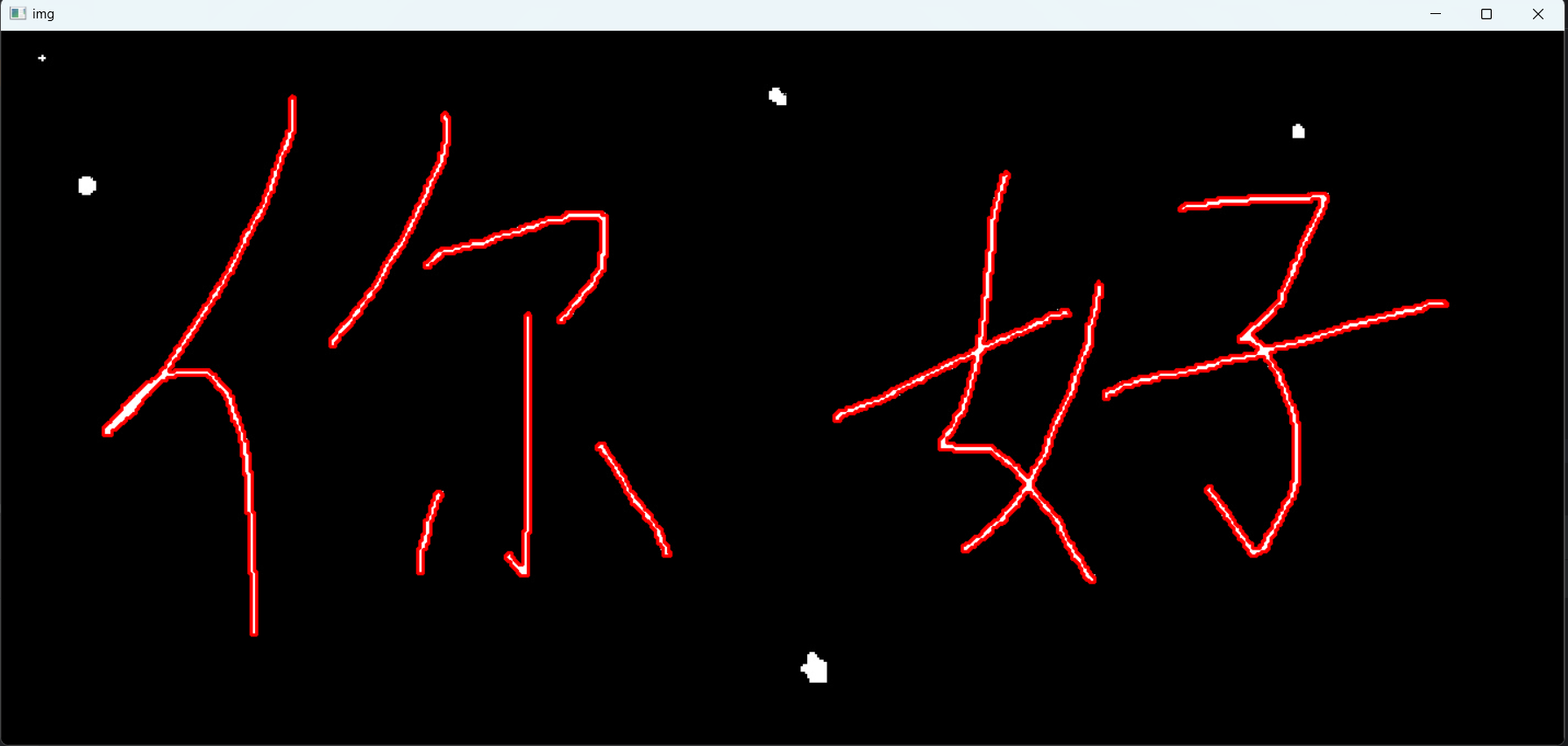

运行结果
