物料双相机联合定位 偏移标定+坐标统一计算 提高定位精度

在工业自动化领域，物料的精准定位至关重要。双相机联合定位系统能够借助两个相机从不同角度获取物料信息，进而更准确地确定物料位置。然而，要实现高精度定位，偏移标定与坐标统一计算这两个关键环节必不可少。

偏移标定

相机在安装过程中，很难保证其绝对的理想位置与姿态，这就导致了实际拍摄与理论模型之间存在偏差。偏移标定的目的就是测量并校正这些偏差。

以Python代码为例，我们可以使用OpenCV库来辅助完成部分标定任务。假设我们已经获取了两个相机拍摄的同一标定板的图像，代码如下：

import cv2
import numpy as np

# 寻找标定板角点
def find_corners(image):
    criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)
    ret, corners = cv2.findChessboardCorners(image, (7, 6), None)
    if ret:
        corners = cv2.cornerSubPix(image, corners, (11, 11), (-1, -1), criteria)
    return ret, corners

# 相机1图像路径
image1_path = 'camera1_calibration.jpg'
image1 = cv2.imread(image1_path)
ret1, corners1 = find_corners(image1)

# 相机2图像路径
image2_path = 'camera2_calibration.jpg'
image2 = cv2.imread(image2_path)
ret2, corners2 = find_corners(image2)

if ret1 and ret2:
    # 进行标定计算
    # 这里省略实际计算的复杂过程，只展示思路
    # 实际计算需要使用相机内参、畸变系数等更多参数
    # 最终得到偏移量等标定结果
    pass
else:
    print("未能找到标定板角点")

在这段代码中，find_corners函数通过cv2.findChessboardCorners寻找标定板角点，并使用cv2.cornerSubPix对角点进行亚像素级别的精确化。我们通过读取两个相机拍摄的标定板图像，为后续的偏移标定计算做准备。实际的偏移标定计算会涉及相机的内参、畸变系数等复杂参数，通过这些参数可以计算出两个相机之间的位置偏移和角度偏差等信息。

坐标统一计算

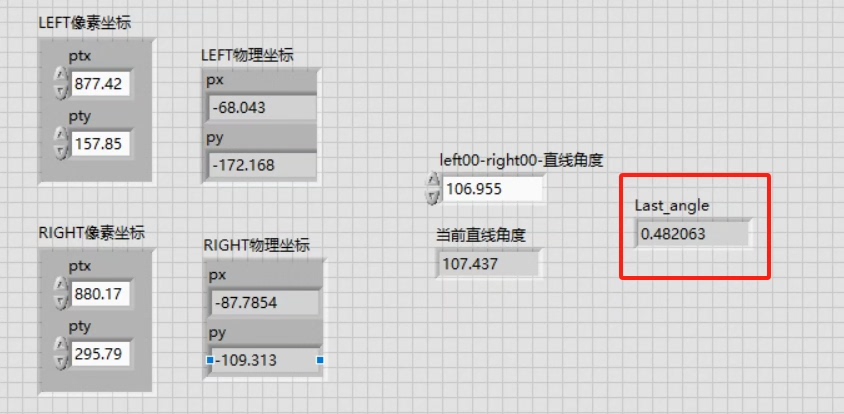

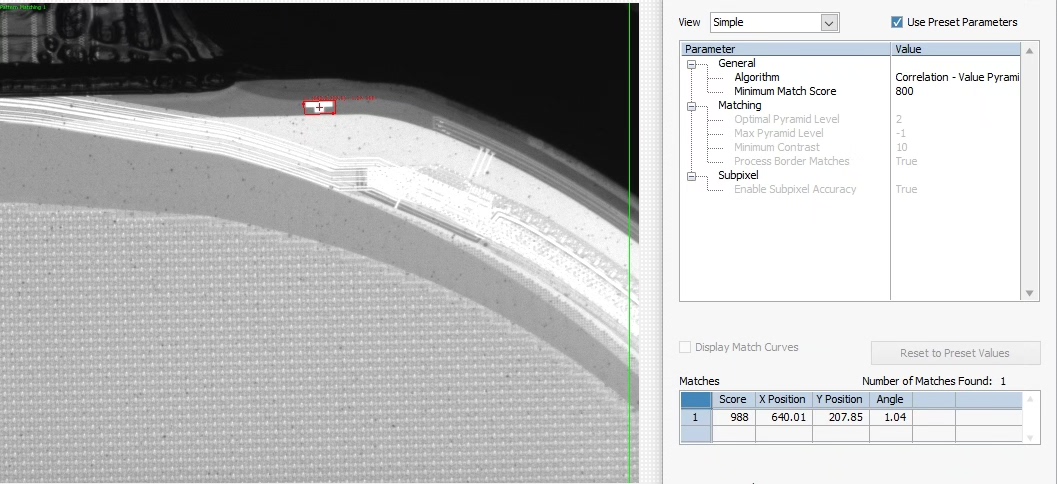

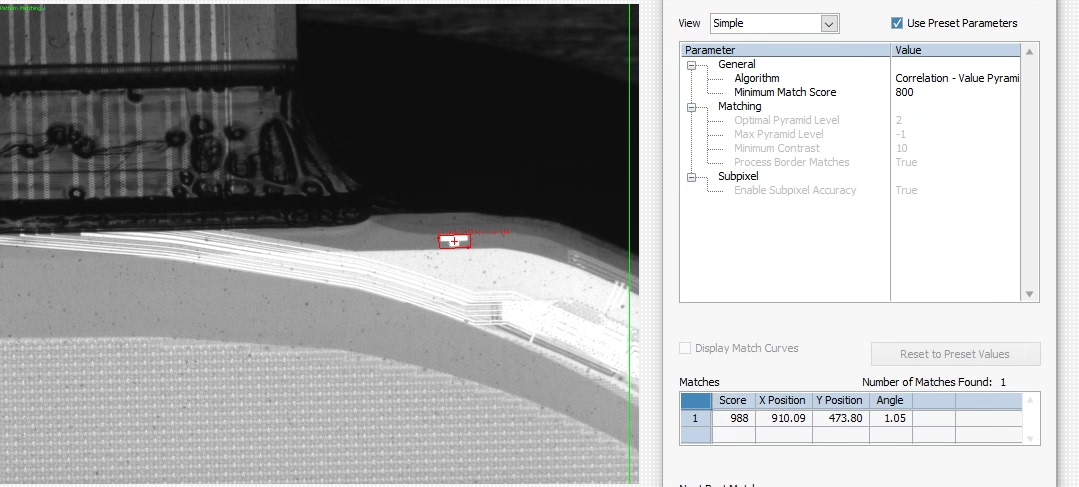

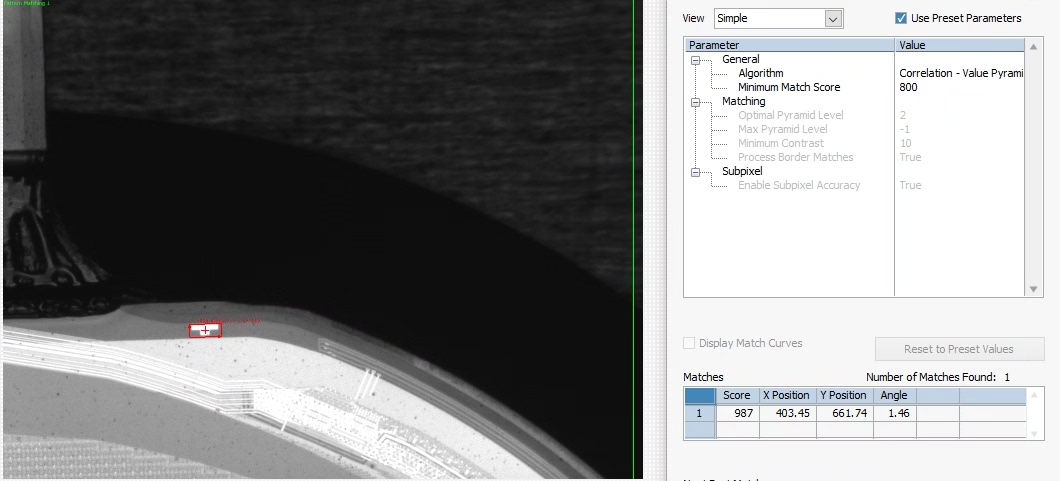

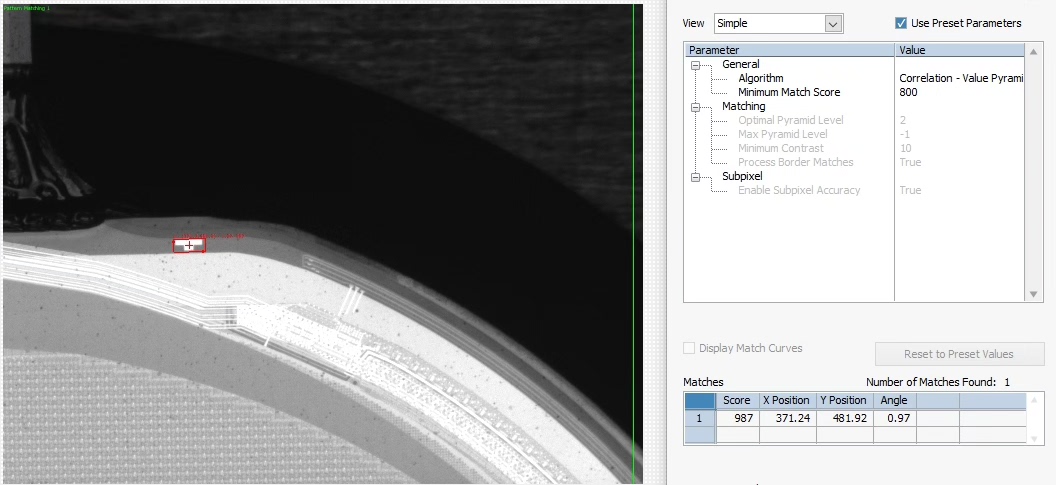

由于两个相机处于不同位置与角度，它们所采集图像中的坐标系统是不同的。为了准确确定物料在空间中的位置，必须将两个相机图像中的坐标统一到同一个坐标系下。

假设我们已经完成了偏移标定，得到了相机之间的转换关系矩阵transformation_matrix。以下是一个简单的坐标转换示例代码（以二维坐标为例，实际应用可能是三维坐标）：

# 假设相机1中某点坐标
point_camera1 = np.array([100, 200, 1])  # 齐次坐标

# 坐标转换
point_unified = np.dot(transformation_matrix, point_camera1)

# 转换回非齐次坐标
point_unified = point_unified[:2] / point_unified[2]
print("统一坐标系后的点坐标:", point_unified)

在这段代码中，我们将相机1中的一个点表示为齐次坐标，通过与转换关系矩阵相乘，得到在统一坐标系下的坐标。然后再将齐次坐标转换回普通的二维坐标。这样就实现了将相机1图像中的点坐标转换到统一坐标系中，相机2的坐标转换同理。

通过严谨的偏移标定和准确的坐标统一计算，双相机联合定位系统能够有效提高物料定位精度，为工业生产中的物料抓取、装配等任务提供可靠的位置信息，大大提升生产效率与产品质量。无论是在精密制造还是物流仓储等行业，这种技术都有着广泛的应用前景。
