流水线性并行和张量并行都是对模型本身进行划分，目的是利用有限的单卡显存训练更大的模型。简单来说，流水线并行水平划分模型，即按照层对模型进行划分；张量并行则是垂直划分模型。3D并行则是将流行线并行、张量并行和数据并行同时应用到模型训练中。
一、流水线并行
流水线并行的目标是训练更大的模型。本小节先介绍符合直觉的朴素层并行方法，并分析其局限性。然后，介绍流水线并行算法GPipe和PipeDream。
1. 朴素层并行
当一个模型大到单个GPU无法训练时，最直接的想法是对模型层进行划分，然后将划分后的部分放置在不同的GPU上。下面以一个4层的序列模型为例，介绍朴素层并行：
output
=
L
4
(
L
3
(
L
2
(
L
1
(
input
)
)
)
)
\text{output}=\text{L}_4(\text{L}_3(\text{L}_2(\text{L}_1(\text{input}))))
output=L4(L3(L2(L1(input))))
将其按层划分至两个GPU上：
- GPU1负责计算： intermediate = L 2 ( L 1 ( input ) ) \text{intermediate}=\text{L}_2(\text{L}_1(\text{input})) intermediate=L2(L1(input))；
- GPU2负责计算： output = L 4 ( L 3 ( intermediate ) ) \text{output}=\text{L}_4(\text{L}_3(\text{intermediate})) output=L4(L3(intermediate))；

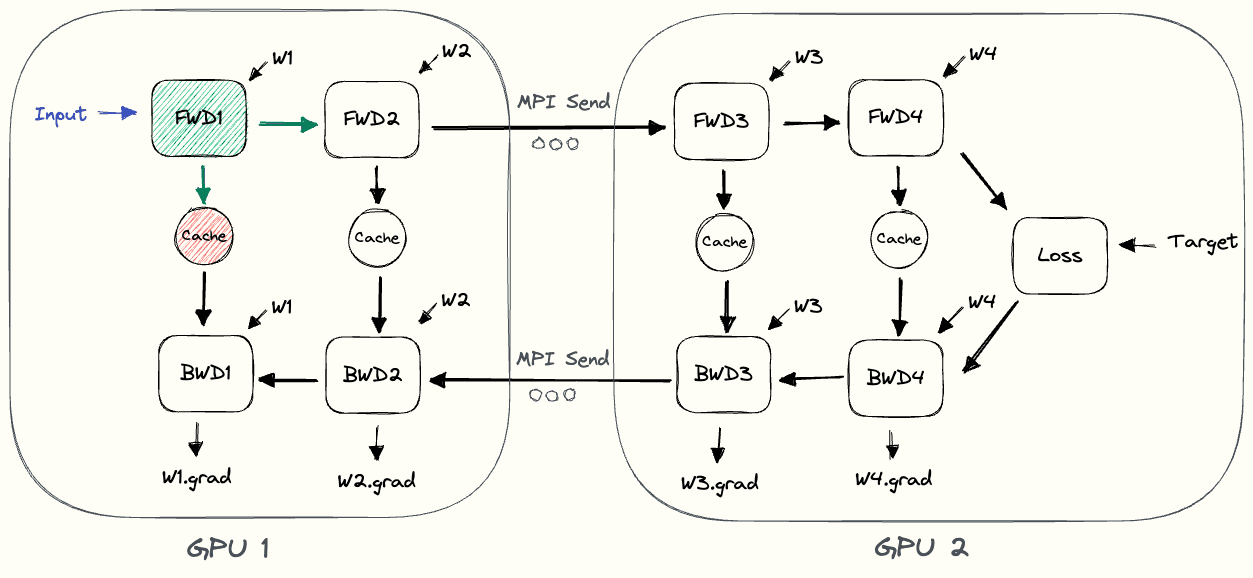

整个朴素层并行前向传播和后向传播的过程如上图所示。GPU1执行前向传播，并将激活(activations)缓存下来。然后将 L 2 L_2 L2层的输出intermediate发送给GPU2，GPU2完成前向传播和loss计算后，开始反向传播。当GPU2完成反向传播后，会将 L 3 L_3 L3的梯度返还给GPU1。GPU1完成最终的反向传播。
根据上面的介绍，可以发现朴素层并行的缺点：
- 低GPU利用率。 在任意时刻，有且仅有一个GPU在工作，其他GPU都是空闲的。
- 计算和通信没有重叠。在发送前向传播的中间结果(FWD)或者反向传播的中间结果(BWD)时，GPU也是空闲的。
- 高显存占用。GPU1需要保存整个minibatch的所有激活，直至最后完成参数更新。如果batch size很大，这将对显存带来巨大的挑战。
2. GPipe
2.1 GPipe的原理
GPipe通过将minibatch划分为更小且相等尺寸的microbatch来提高效率。具体来说，让每个microbatch独立的计算前后向传播，然后将每个mircobatch的梯度相加，就能得到整个batch的梯度。由于每个层仅在一个GPU上，对mircobatch的梯度求和仅需要在本地进行即可，不需要通信。
假设有4个GPU，并将模型按层划分为4个部分。朴素层并行的过程为
| Timestep | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|---|
| GPU3 | FWD | BWD | ||||||
| GPU2 | FWD | BWD | ||||||
| GPU1 | FWD | BWD | ||||||
| GPU0 | FWD | BWD |
可以看到，在某一时刻仅有1个GPU工作。并且每个timesep花费的时间也比较长，因为GPU需要跑完整个minibatch的前向传播。
GPipe将minibatch划分为4个microbatch，然后依次送入GPU0。GPU0前向传播后，再将结果送入GPU1，以此类推。整个过程如下表
| Timestep | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GPU3 | F1 | F2 | F3 | F4 | B4 | B3 | B2 | B1 | ||||||
| GPU2 | F1 | F2 | F3 | F4 | B4 | B3 | B2 | B1 | ||||||
| GPU1 | F1 | F2 | F3 | F4 | B4 | B3 | B2 | B1 | ||||||
| GPU0 | F1 | F2 | F3 | F4 | B4 | B3 | B2 | B1 |
F1表示使用当前GPU上的层来对microbatch1进行前向传播。在GPipe的调度中，每个timestep上花费的时间要比朴素层并行更短，因为每个GPU仅需要处理microbatch。

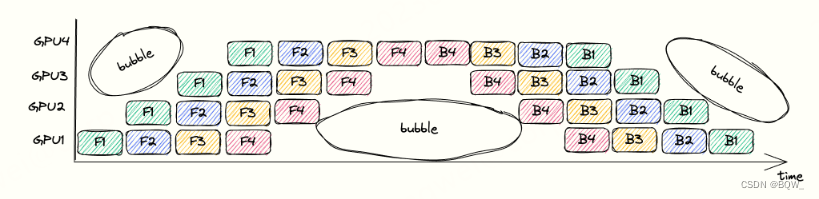

2.2 GPipe的Bubbles问题
bubbles指的是流水线中没有进行任何有效工作的点。这是由于操作之间的依赖导致的。例如，在GPU3执行完F1之前，GPU4只能等待。整个流水线过程中的bubbles如下图所示。
bubbles浪费时间的比例依赖于pipeline的深度
n
n
n和mincrobatch的数量
m
m
m。假设单个GPU上完成前向传播或者后向传播的面积为1(也就是上图中的单个小方块面积为1)。上图中的总长度为
2
(
m
+
n
−
1
)
2(m+n-1)
2(m+n−1)，宽度为
n
n
n，总面积为
2
n
(
m
+
n
−
1
)
2n(m+n-1)
2n(m+n−1)。其中，彩色小方块占用的面积表示GPU执行的时间，为其
2
n
m
2nm
2nm。空白处面积的占比代表了浪费时间的比较，其值为
1
−
2
n
m
2
n
(
m
+
n
−
1
)
=
1
−
m
m
+
n
−
1
1-\frac{2nm}{2n(m+n-1)}=1-\frac{m}{m+n-1}
1−2n(m+n−1)2nm=1−m+n−1m
因此，增大microbatch的数量
m
m
m，可以降低bubbles的比例。
2.3 GPipe的显存需求
增大batch size就会线性增大需要被缓存激活的显存需求。在GPipe中，GPU需要在前向传播至反向传播这段时间内缓存激活(activations)。以GPU0为例，microbatch1的激活需要从timestep 0保存至timestep 13。
GPipe为了解决显存的问题，使用了gradient checkpointing。该技术不需要缓存所有的激活，而是在反向传播的过程中重新计算激活。这降低了对显存的需求，但是增加了计算代价。
假设所有层都大致相等。每个GPU缓存激活所需要的显存为
O
(
batchsize
⋅
#
总层数
#GPU数量
)
O(\text{batchsize}\cdot\frac{\#总层数}{\text{\#GPU数量}})
O(batchsize⋅#GPU数量#总层数)
也就是与单个GPU上的层数以及batch size成正比。相反，使用gradient checkpointing仅需要缓存边界层(需要跨GPU发送结果的层)的输入。这可以降低每个GPU的显存峰值需求
O
(
batchsize
+
#
总层数
#
G
P
U
数量
#
b
a
t
c
h
s
i
z
e
#
m
i
c
r
o
b
a
t
c
h
e
s
)
O(\text{batchsize}+\frac{\#总层数}{\#GPU数量}\frac{\#batchsize}{\#microbatches})
O(batchsize+#GPU数量#总层数#microbatches#batchsize)
O
(
batchsize
)
O(\text{batchsize})
O(batchsize)是缓存边界激活所需要的显存。当对给定的microbatch执行反向传播时，需要重新计算该microbatch梯度所需要的激活。对于每个GPU上的
O
(
#
总层数
#
G
P
U
数量
)
O(\frac{\#总层数}{\#GPU数量})
O(#GPU数量#总层数)层需要
O
(
#
b
a
t
c
h
s
i
z
e
#
m
i
c
r
o
b
a
t
c
h
e
s
)
O(\frac{\#batchsize}{\#microbatches})
O(#microbatches#batchsize)的显存空间。
3. PipeDream
**GPipe需要等所有的microbatch前向传播完成后，才会开始反向传播。PipeDream则是当一个microbatch的前向传播完成后，立即进入反向传播阶段。**理论上，反向传播完成后就可以丢弃掉对应microbatch缓存的激活。由于PipeDream的反向传播完成的要比GPipe早，因此也会减少显存的需求。

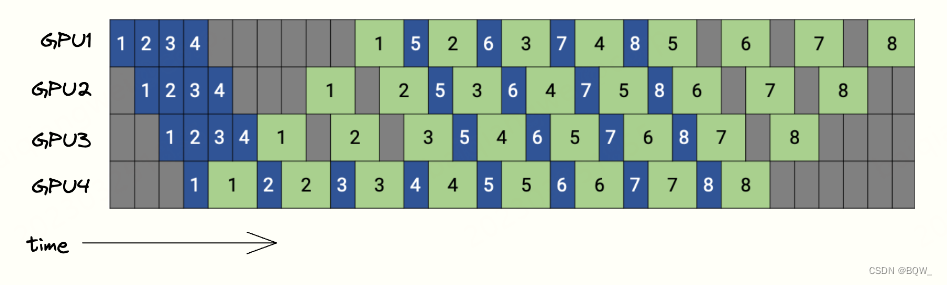

下图是PipeDream的调度图，4个GPU和8个microbatchs。蓝色的方块表示前向传播，绿色表示反向传播，数字则是microbatch的id。
PipeDream在bubbles上与GPipe没有区别，但是由于PipeDream释放显存的时间更早，因此会降低对显存的需求。

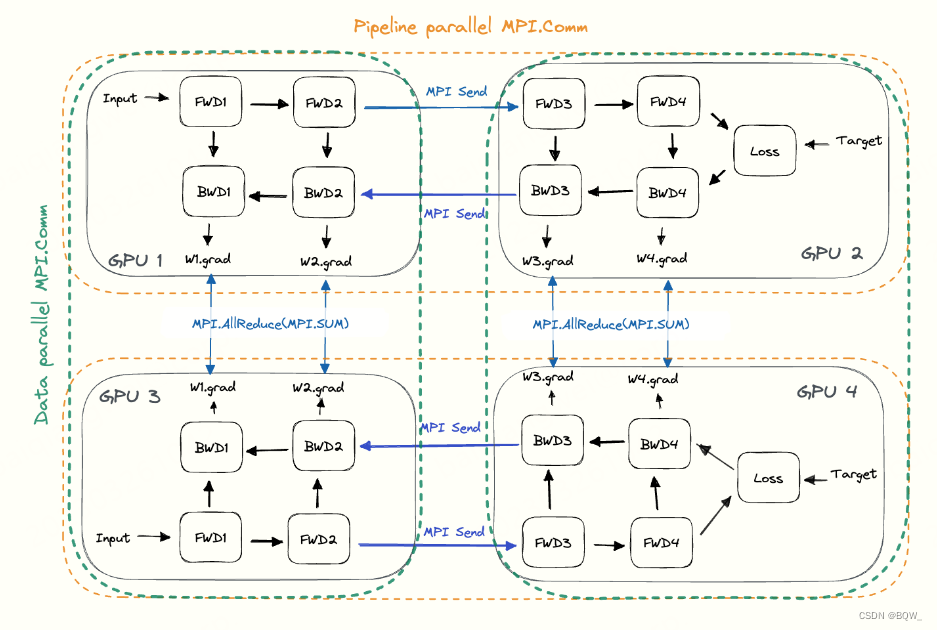

4. 合并数据并行和流水线并行
数据并行和流水线并行是正交的，可以同时使用。
- 对于流水线并行。每个GPU需要与下个流水线阶段(前向传播)或者上个流水线阶段(反向传播)进行通信。
- 对于数据并行。每个GPU需要与分配了相同层的GPU进行通信。所有层的副本需要AllReduce对梯度进行平均。
这将在所有GPU上形成子组，并在子组中使用集合通信。任意给定的GPU都会有两部分的通信，一个是包含所有相同层的GPU(数据并行)，另一个与不同层的GPU(流水线并行)。下图是流水线并行度为2且数据并行度为2的示例图，水平方向是完整的一个模型，垂直方向是相同层的不同副本。
二、张量并行
Transformer中的主要部件是全连接层和注意力机制，其核心都是矩阵乘法。张量并行的核心就是将矩阵乘法进行拆分，从而降低模型对单卡的显存需求。
1. 1D张量并行
本小节以全链接层 Y = GELU ( X A ) Y=\text{GELU}(XA) Y=GELU(XA)为例，介绍张量并行。其中， X X X和 Y Y Y是输入和输出向量， A A A是权重矩阵， GeLU \text{GeLU} GeLU是非线性激活函数。总量来说张量并行可以分为列并行和行并行(以权重矩阵的分割方式命名)，上图展示了两种并行。
(1) 矩阵乘法角度

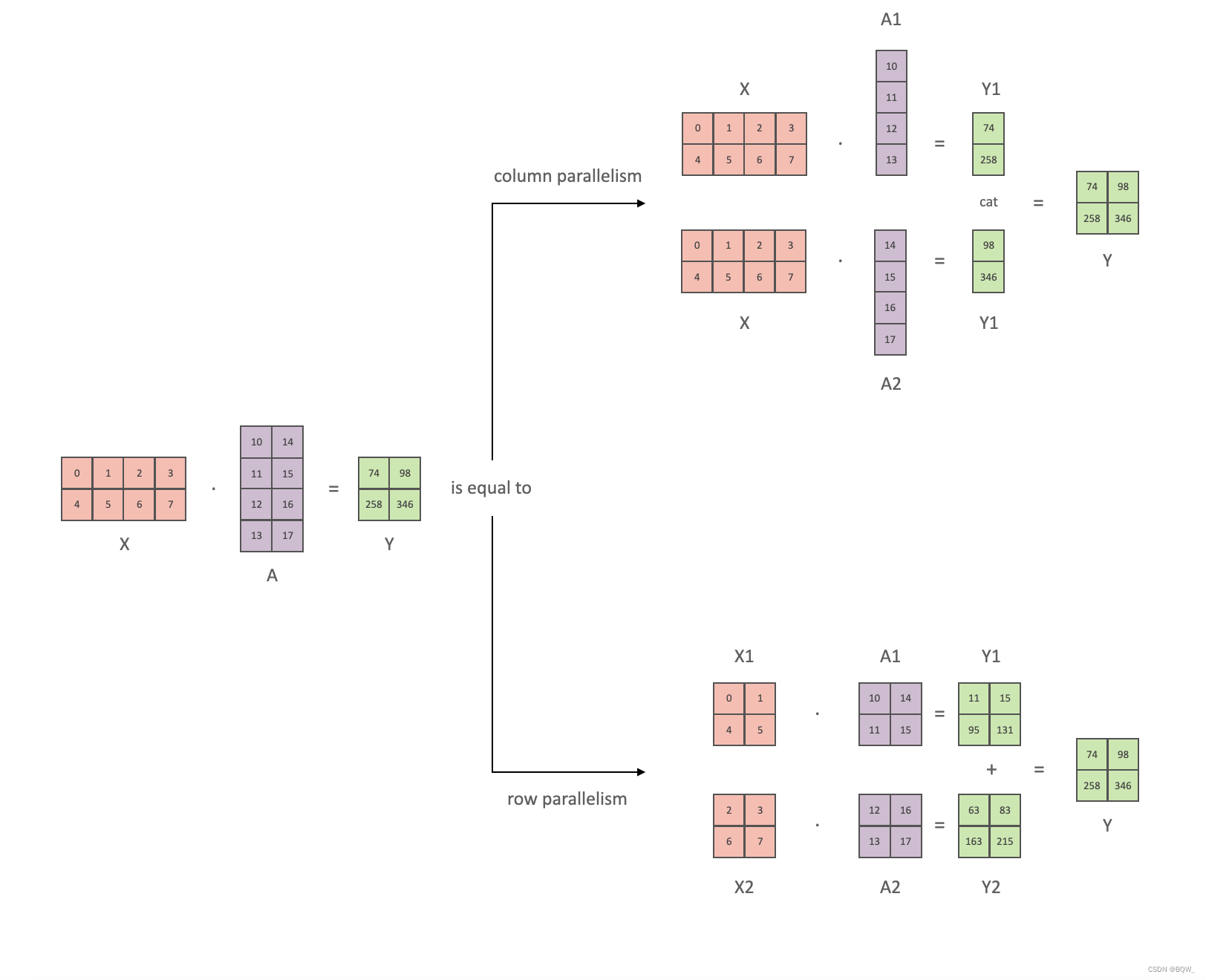

这里以矩阵乘法的方式辅助理解1D张量并行。
-
列并行
将矩阵行列划分为n份(不一定必须相等大小)可以表示为 A = [ A 1 , A 2 , … , A n ] A=[A_1,A_2, \dots, A_n] A=[A1,A2,…,An]，那么矩阵乘法表示为
X A = X [ A 1 , A 2 , … , A n ] = [ X A 1 , X A 2 , … , X A n ] XA=X[A_1,A_2,\dots,A_n]=[XA_1,XA_2,\dots,XA_n] XA=X[A1,A2,…,An]=[XA1,XA2,…,XAn]
显然，仅需要对权重进行划分。 -
行并行
对权重进行划分，那么必须对输入矩阵也进行划分。假设要将 A A A水平划分为 n n n份，则输入矩阵 X X X必须垂直划分为 n n n份，那么矩阵乘法表示为
X A = [ X 1 , X 2 , … , X n ] [ A 1 A 2 … A n ] = X 1 A 1 + X 2 A 2 + ⋯ + X n A n XA=[X_1,X_2,\dots,X_n] \left[ \begin{array}{l} A_1 \\ A_2 \\ \dots \\ A_n \end{array} \right] = X_1A_1+X_2A_2+\dots+X_nA_n XA=[X1,X2,…,Xn] A1A2…An =X1A1+X2A2+⋯+XnAn
(2) 激活函数与通信
显然，只观察上面的数据公式，无论是行并行还是列并行 ，都只需要在各个部分计算完后进行一次通常。只不过列并行将通信的结果进行拼接，而行并行则是对通信结果相加。
现在，我们将非线性激活GeLU加上，并模拟两层的全链接层。设
X
X
X是输入，
A
A
A和
B
B
B则是两个全链接层的权重。
GeLU(GeLU(XA)B)
\text{GeLU(GeLU(XA)B)}
GeLU(GeLU(XA)B)
-
列并行
GeLU(GeLU(XA)B) = GeLU ( GeLU ( [ X A 1 , X A 2 , … , X A n ] ) [ B 1 B 2 … B n ] ) = GeLU ( [ GeLU ( X A 1 ) B 1 , GeLU ( X A 2 ) B 2 , … , GeLU ( X A n ) B n ] ) = [ GeLU ( GeLU ( X A 1 ) B 1 ) , … , GeLU ( GeLU ( X A n ) B n ) ] \begin{aligned} \text{GeLU(GeLU(XA)B)}&=\text{GeLU}\Big(\text{GeLU}([XA_1,XA_2,\dots,XA_n]) \left[ \begin{array}{l} B_1 \\ B_2 \\ \dots \\ B_n \end{array} \right] \Big) \\ &=\text{GeLU}([\text{GeLU}(XA_1)B_1,\text{GeLU}(XA_2)B_2,\dots,\text{GeLU}(XA_n)B_n]) \\ &=[\text{GeLU}(\text{GeLU}(XA_1)B_1),\dots,\text{GeLU}(\text{GeLU}(XA_n)B_n)] \end{aligned} GeLU(GeLU(XA)B)=GeLU(GeLU([XA1,XA2,…,XAn]) B1B2…Bn )=GeLU([GeLU(XA1)B1,GeLU(XA2)B2,…,GeLU(XAn)Bn])=[GeLU(GeLU(XA1)B1),…,GeLU(GeLU(XAn)Bn)]
通过上面的公式可以看到。当我们将 A A A和 B B B提前划分好后，就可以独立进行计算，在计算出 GeLU ( GeLU ( X A i ) B i ) \text{GeLU}(\text{GeLU}(XA_i)B_i) GeLU(GeLU(XAi)Bi)后再进行通信。也就是说，这个例子中虽然有两个全链接层，但是仅需要在得到最终结果前进行通信即可。

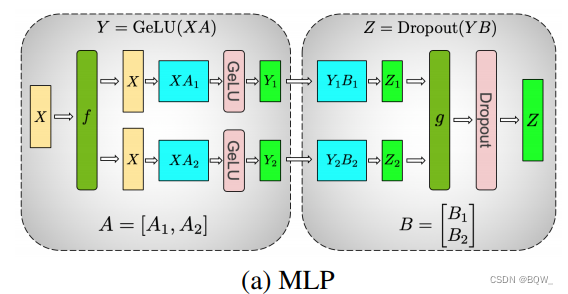

所以，多个全链接层堆叠时，仅需要在最终输出时进行一次通信即可(如上图所示)。
-
行并行
GeLU(GeLU(XA)B) = GeLU ( GeLU ( X 1 A 1 + X 2 A 2 + ⋯ + X n A n ) B ) ≠ GeLU ( ( GeLU ( X 1 A 1 ) + ⋯ + GeLU ( X n A n ) ) B ) \begin{aligned} \text{GeLU(GeLU(XA)B)}&=\text{GeLU}(\text{GeLU}(X_1A_1+X_2A_2+\dots+X_nA_n)B) \\ &\neq \text{GeLU}((\text{GeLU}(X_1A_1)+\dots+\text{GeLU}(X_nA_n))B) \end{aligned} GeLU(GeLU(XA)B)=GeLU(GeLU(X1A1+X2A2+⋯+XnAn)B)=GeLU((GeLU(X1A1)+⋯+GeLU(XnAn))B)
由于 GeLU \text{GeLU} GeLU是非线性的，所以
GeLU ( X 1 A 1 + X 2 A 2 + ⋯ + X n A n ) ≠ GeLU ( X 1 A 1 ) + ⋯ + GeLU ( X n A n ) \text{GeLU}(X_1A_1+X_2A_2+\dots+X_nA_n)\neq \text{GeLU}(X_1A_1)+\dots+\text{GeLU}(X_nA_n) GeLU(X1A1+X2A2+⋯+XnAn)=GeLU(X1A1)+⋯+GeLU(XnAn)
因此，行并行每一个全链接层都需要进行通信来聚合最终的结果。

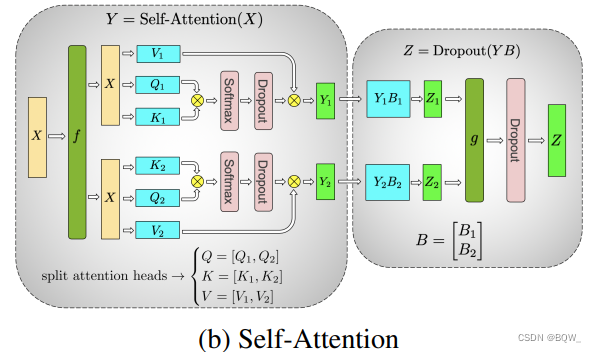

(3) 多头注意力并行
多头注意力并行不是1D张量并行，但是由于其是Megatron-LM中与1D张量并行同时提出的，所以这里也进行简单的介绍。
由于多头注意力的各个头之间本质上就是独立的，因此各个头完全可以并行运算。
注意：张量并行(TP)需要非常快的网络，因此不建议跨多个节点进行张量并行。实际中，若一个节点有4个GPU，最高的张量并行度为4。
2. 2D、2.5D张量并行
在1D张量并行后，又逐步提出了2D、2.5D和3D张量并行。这里对2D和2.5D张量并行进行简单介绍：
(1) 2D张量并行
1D张量并行并没有对激活(activations，也就是模型中间层的输出结果)进行划分，导致消耗大量的显存。
这里仍然以矩阵乘法
Y
=
X
A
Y=XA
Y=XA为例，给定有
q
×
q
q\times q
q×q个处理器。这里假设
q
=
2
q=2
q=2，则将
X
X
X和
A
A
A都划分为
2
×
2
2\times 2
2×2的块。
Y
=
X
A
=
[
X
00
X
01
X
10
X
11
]
[
A
00
A
01
A
10
A
11
]
=
[
X
00
A
00
+
X
01
A
10
X
00
A
01
+
X
01
A
11
X
10
A
00
+
X
11
A
10
X
10
A
01
+
X
01
A
11
]
=
[
X
00
A
00
X
00
A
01
X
10
A
00
X
10
A
01
]
+
[
X
01
A
10
X
01
A
11
X
11
A
10
X
01
A
11
]
\begin{align} Y=XA&= \begin{bmatrix} X_{00} & X_{01} \\ X_{10} & X_{11} \\ \end{bmatrix} \begin{bmatrix} A_{00} & A_{01} \\ A_{10} & A_{11} \end{bmatrix} \\ &= \begin{bmatrix} X_{00}A_{00}+X_{01}A_{10} & X_{00}A_{01}+X_{01}A_{11} \\ X_{10}A_{00}+X_{11}A_{10} & X_{10}A_{01}+X_{01}A_{11} \end{bmatrix} \\ &= \begin{bmatrix} X_{00}A_{00} & X_{00}A_{01} \\ X_{10}A_{00} & X_{10}A_{01} \end{bmatrix} + \begin{bmatrix} X_{01}A_{10} & X_{01}A_{11} \\ X_{11}A_{10} & X_{01}A_{11} \end{bmatrix} \end{align}
Y=XA=[X00X10X01X11][A00A10A01A11]=[X00A00+X01A10X10A00+X11A10X00A01+X01A11X10A01+X01A11]=[X00A00X10A00X00A01X10A01]+[X01A10X11A10X01A11X01A11]
基于上面的矩阵乘法的变化，可以发现 Y = X A Y=XA Y=XA可以分解为两个矩阵相加。具体来说，两个矩阵的结果仍然需要串行的计算。但是，单个矩阵中的4个子矩阵可以使用 2 × 2 2\times 2 2×2的处理器来并行计算。
当 t = 1 t=1 t=1，也就是第一步。对 [ X 00 X 10 ] \begin{bmatrix} X_{00} \\ X_{10} \\ \end{bmatrix} [X00X10]和$\begin{bmatrix} A_{00} & A_{01} \end{bmatrix} \$进行广播，所有 2 × 2 2\times 2 2×2的处理器均拥有这4个子矩阵。然后分别执行 X 00 A 00 X_{00}A_{00} X00A00、 X 10 A 00 X_{10}A_{00} X10A00、 X 00 A 01 X_{00}A_{01} X00A01、 X 10 A 01 X_{10}A_{01} X10A01。经过这一步后就得到了第一个矩阵的结果。
当 t = 2 t=2 t=2。对 [ X 01 X 11 ] \begin{bmatrix} X_{01} \\ X_{11} \\ \end{bmatrix} [X01X11]和$\begin{bmatrix} A_{10} & A_{11} \end{bmatrix} \$进行广播，各个处理器在分别计算。最终得到第二个矩阵的结果。
将两个矩阵的结果相加。
(2) 2.5D张量并行
仍然是矩阵乘法
Y
=
X
A
Y=XA
Y=XA，并假设有
p
×
p
×
d
p\times p\times d
p×p×d个处理器，将
X
X
X划分为
d
×
q
d\times q
d×q行和
q
q
q列。不妨设
p
=
d
=
2
p=d=2
p=d=2，将
X
X
X和
A
A
A分别划分为
[
X
00
X
01
X
10
X
11
X
20
X
21
X
30
X
31
]
和
[
A
00
A
01
A
10
A
11
]
\begin{bmatrix} X_{00} & X_{01} \\ X_{10} & X_{11} \\ X_{20} & X_{21} \\ X_{30} & X_{31} \end{bmatrix} \quad 和 \quad \begin{bmatrix} A_{00} & A_{01} \\ A_{10} & A_{11} \end{bmatrix}
X00X10X20X30X01X11X21X31
和[A00A10A01A11]
那么有
Y
=
X
A
=
[
X
00
X
01
X
10
X
11
X
20
X
21
X
30
X
31
]
[
A
00
A
01
A
10
A
11
]
=
[
X
00
A
00
+
X
01
A
10
X
00
A
01
+
X
01
A
11
X
10
A
00
+
X
11
A
10
X
10
A
01
+
X
11
A
11
X
20
A
00
+
X
21
A
10
X
20
A
01
+
X
21
A
11
X
30
A
00
+
X
31
A
10
X
30
A
01
+
X
31
A
11
]
=
concat
(
[
X
00
A
00
+
X
01
A
10
X
00
A
01
+
X
01
A
11
X
10
A
00
+
X
11
A
10
X
10
A
01
+
X
11
A
11
]
;
[
X
20
A
00
+
X
21
A
10
X
20
A
01
+
X
21
A
11
X
30
A
00
+
X
31
A
10
X
30
A
01
+
X
31
A
11
]
)
=
concat
(
[
X
00
X
01
X
10
X
11
]
[
A
00
A
01
A
10
A
11
]
;
[
X
20
X
21
X
30
X
31
]
[
A
00
A
01
A
10
A
11
]
)
\begin{align} Y=XA&= \begin{bmatrix} X_{00} & X_{01} \\ X_{10} & X_{11} \\ X_{20} & X_{21} \\ X_{30} & X_{31} \end{bmatrix} \begin{bmatrix} A_{00} & A_{01} \\ A_{10} & A_{11} \end{bmatrix} \\ &= \begin{bmatrix} X_{00}A_{00}+X_{01}A_{10} & X_{00}A_{01}+X_{01}A_{11} \\ X_{10}A_{00}+X_{11}A_{10} & X_{10}A_{01}+X_{11}A_{11} \\ X_{20}A_{00}+X_{21}A_{10} & X_{20}A_{01}+X_{21}A_{11} \\ X_{30}A_{00}+X_{31}A_{10} & X_{30}A_{01}+X_{31}A_{11} \end{bmatrix} \\ &=\text{concat}( \begin{bmatrix} X_{00}A_{00}+X_{01}A_{10} & X_{00}A_{01}+X_{01}A_{11} \\ X_{10}A_{00}+X_{11}A_{10} & X_{10}A_{01}+X_{11}A_{11} \\ \end{bmatrix} ; \begin{bmatrix} X_{20}A_{00}+X_{21}A_{10} & X_{20}A_{01}+X_{21}A_{11} \\ X_{30}A_{00}+X_{31}A_{10} & X_{30}A_{01}+X_{31}A_{11} \end{bmatrix} ) \\ &=\text{concat}( \begin{bmatrix} X_{00} & X_{01} \\ X_{10} & X_{11} \\ \end{bmatrix} \begin{bmatrix} A_{00} & A_{01} \\ A_{10} & A_{11} \end{bmatrix} ; \begin{bmatrix} X_{20} & X_{21} \\ X_{30} & X_{31} \end{bmatrix} \begin{bmatrix} A_{00} & A_{01} \\ A_{10} & A_{11} \end{bmatrix} ) \end{align}
Y=XA=
X00X10X20X30X01X11X21X31
[A00A10A01A11]=
X00A00+X01A10X10A00+X11A10X20A00+X21A10X30A00+X31A10X00A01+X01A11X10A01+X11A11X20A01+X21A11X30A01+X31A11
=concat([X00A00+X01A10X10A00+X11A10X00A01+X01A11X10A01+X11A11];[X20A00+X21A10X30A00+X31A10X20A01+X21A11X30A01+X31A11])=concat([X00X10X01X11][A00A10A01A11];[X20X30X21X31][A00A10A01A11])
其中，
concat
\text{concat}
concat表示两个矩阵的垂直拼接操作。
基于上面的推导，可以发现被拼接的两个矩阵天然可以并行计算。即
[
X
00
X
01
X
10
X
11
]
[
A
00
A
01
A
10
A
11
]
\begin{bmatrix} X_{00} & X_{01} \\ X_{10} & X_{11} \\ \end{bmatrix} \begin{bmatrix} A_{00} & A_{01} \\ A_{10} & A_{11} \end{bmatrix}
[X00X10X01X11][A00A10A01A11]和
[
X
20
X
21
X
30
X
31
]
[
A
00
A
01
A
10
A
11
]
\begin{bmatrix} X_{20} & X_{21} \\ X_{30} & X_{31} \\ \end{bmatrix} \begin{bmatrix} A_{00} & A_{01} \\ A_{10} & A_{11} \\ \end{bmatrix}
[X20X30X21X31][A00A10A01A11]
可以并行计算。看到这里，应该就可以发现这两个矩阵乘法就是上面的2D张量并行适用的形式。所以，我们总计有
2
×
2
×
2
=
8
2\times 2\times 2=8
2×2×2=8个处理器，每
2
×
2
=
4
2\times 2=4
2×2=4个处理器使用2D张量并行来处理对应的矩阵乘法。最后，将两个2D张量并行的结果进行拼接即可。
三、3D并行
总的来说，3D并行是由数据并行(DP)、张量并行(TP)和流水线并行(PP)组成。前面已经分别介绍了TP和PP，ZeRO-DP是一种显存高效的数据并行策略，原理见文章：【深度学习】【分布式训练】DeepSpeed：AllReduce与ZeRO-DP。下面介绍如何将三种并行技术结合在一起，形成3D并行技术。

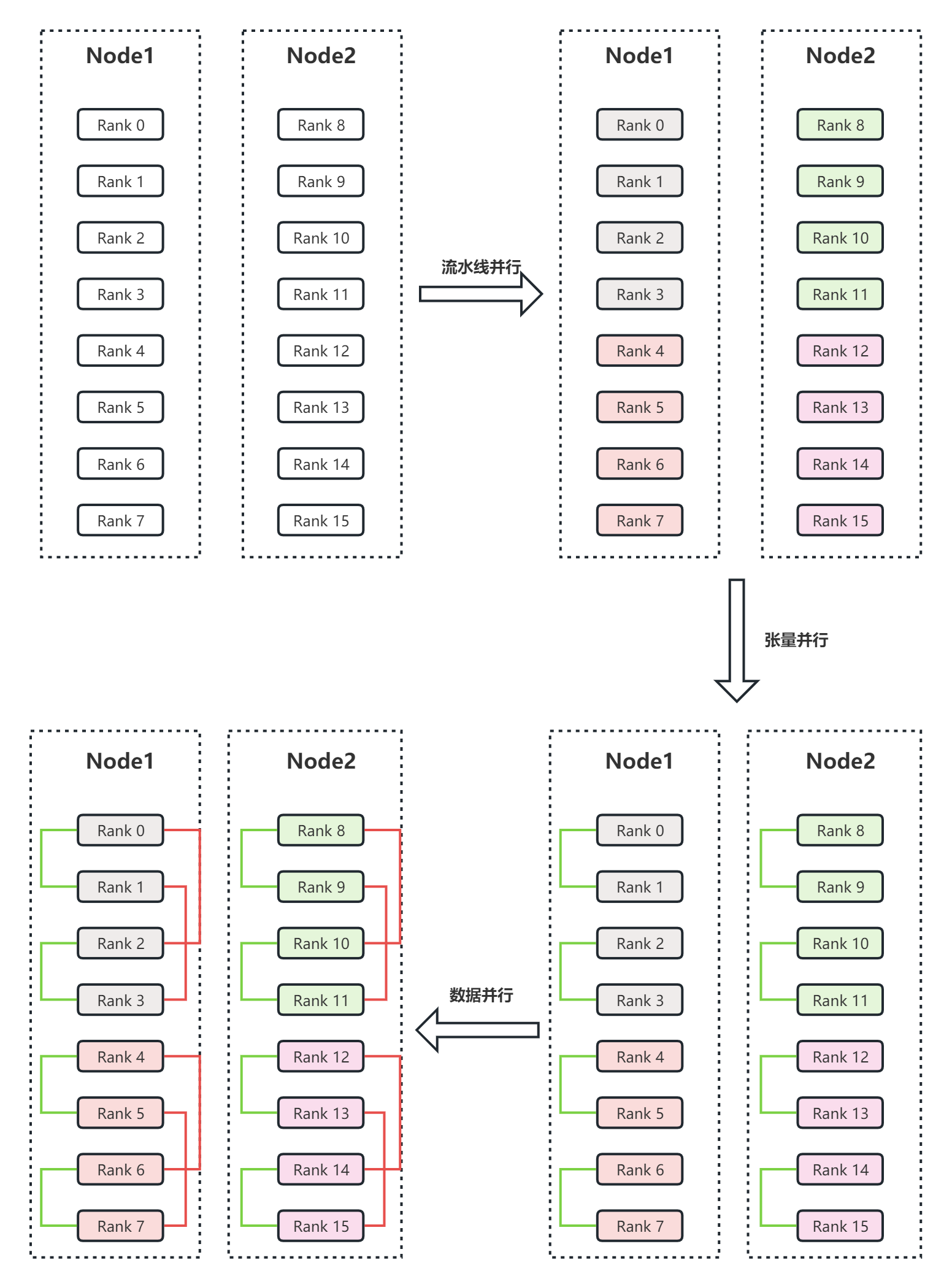

1. 一个3D并行的例子
假设有两个节点Node1和Node2，每个节点有8个GPU，共计16个GPU。16个GPU的编号分别为Rank0、Rank1、…、Rank15。此外，假设用户设置流水线并行度为4，张量并行度为2。
流水线并行。流水线并行会将整个模型划分为4份，这里称为sub_model_1至sub_model_4。每连续的4张GPU负责一个sub_model。即上图右上角中，相同颜色的GPU负责相同的sub_model。
张量并行。张量并行会针对流水线并行中的sub_model来进行张量的拆分。即Rank0和Rank1负责一份sub_model_1，Rank2和Rank3负责另一份sub_model_1；Rank4和Rank5负责sub_model_2，Rank6和Rank7负责另一份sub_model_2；以此类推。上图右下角中，绿色线条表示单个张量并行组，每个张量并行组都共同负责某个具体的sub_model。
数据并行。数据并行的目的是要保证并行中的相同模型参数读取相同的数据。经过流水线并行和张量并行后，Rank0和Rank2负责相同的模型参数，所以Rank0和Rank2是同一个数据并行组。上图左上角中的红色线条表示数据并行组。
2. 3D并行分析
**为什么3D并行需要按上面的方式划分GPU呢？**首先，模型并行是三种策略中通信开销最大的，所以优先将模型并行组放置在一个节点中，以利用较大的节点内带宽。其次，流水线并行通信量最低，因此在不同节点之间调度流水线，这将不受通信带宽的限制。最后，若张量并行没有跨节点，则数据并行也不需要跨节点；否则数据并行组也需要跨节点。
流水线并行和张量并行减少了单个显卡的显存消耗，提高了显存效率。但是，模型划分的太多会增加通信开销，从而降低计算效率。ZeRO-DP不仅能够通过将优化器状态进行划分来改善显存效率，而且还不会显著的增加通信开销。
参考资料
https://siboehm.com/articles/22/pipeline-parallel-training
https://arxiv.org/pdf/1811.06965.pdf
https://huggingface.co/docs/transformers/v4.18.0/en/parallelism
https://www.colossalai.org/zh-Hans/docs/features/1D_tensor_parallel
https://www.microsoft.com/en-us/research/blog/deepspeed-extreme-scale-model-training-for-everyone/?utm_source=wechat_session&utm_medium=social&utm_oi=738477582021832704
