摘要：

    本文详细记录了使用ABB RobotStudio软件搭建激光切割工作站的完整过程。从工作站布局、离线轨迹生成，到目标点姿态调整、程序优化及仿真验证，再到最后的碰撞检测与TCP跟踪，系统性地阐述了工业机器人离线编程的核心技术要点与操作技巧。

一、引言

    随着工业自动化水平的不断提高，工业机器人离线编程技术在复杂加工领域（如激光切割、焊接）的应用日益广泛。离线编程不仅能够提高编程效率，还能有效避免现场调试带来的停工风险。近期，我深入学习并实践了基于RobotStudio的激光切割工作站仿真项目，现将整个工程的操作流程、软件使用方法以及个人的学习感悟整理成文，希望能对正在学习RobotStudio的朋友们有所帮助。

二、项目准备与工作站搭建

1. 软件环境与任务目标

本次实践使用的是ABB官方仿真软件RobotStudio。项目的核心任务是为一个待加工工件编写激光切割离线程序，要求机器人末端执行器（激光头）能够沿着工件边缘精确运动，并保证姿态正确、运行流畅且无碰撞风险。

2. 搭建物理环境

首先新建了一个空工作站，并依次导入了核心组件：
•    机器人本体： 导入了IRB 2600型号机器人。

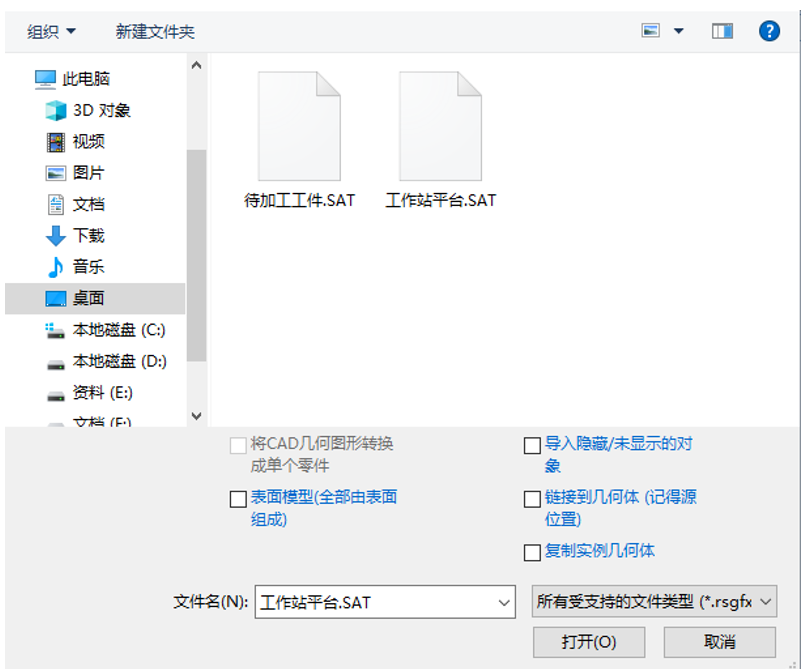

•    工具与工装： 导入了自定义工具MyTool，并将其安装到机器人法兰盘上；同时导入了工作站平台和待加工工件。

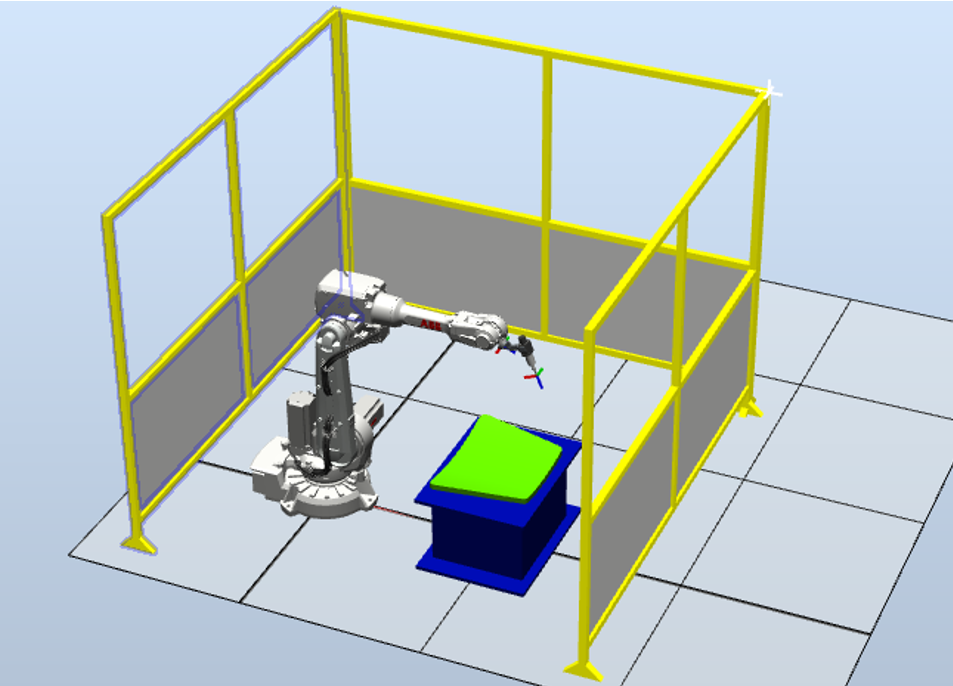

•    布局调整： 利用“显示机器人工作区域”功能，调整工件与平台的位置，确保切割路径位于机器人的可达工作空间内。通过“捕捉中点”和“偏移位置”功能，我将工件精确放置在平台中央（X负方向偏移50mm），并添加了护栏等安全设施。

3. 系统与坐标系配置

在布局完成后，我通过“从布局创建系统”功能生成了机器人系统。为了方便后续编程，我创建了一个基于工作站平台特征点的工件坐标系（Workobject_1），并将其设置为当前任务的默认坐标系。

三、离线轨迹生成与核心调整

1. 自动生成轨迹路径

    在“建模”选项卡下，我利用“表面边界”功能快速提取了待加工工件上表面的轮廓曲线。随后，在“基本”选项卡中使用“自动路径”功能：
•    选择曲线： 选取刚才创建的轮廓线。
•    参数设置： 参照文档建议，我选择了“圆弧运动”模式，设置最小距离为5mm，最大半径为100mm。这种设置能保证在圆弧处生成圆弧指令，直线处生成线性指令，有效平衡了路径精度与程序点数。

2. 目标点姿态调整（关键难点）

     自动生成的路径虽然有了轨迹，但部分目标点的姿态（如Target_10）机器人可能无法到达。这是我在学习中遇到的第一个难点，解决方法如下：
•    手动旋转： 选中难以到达的目标点，使用“修改目标”->“旋转”功能，参考坐标系设为“本地”，将Z轴旋转-90度，使工具指向变得合理。

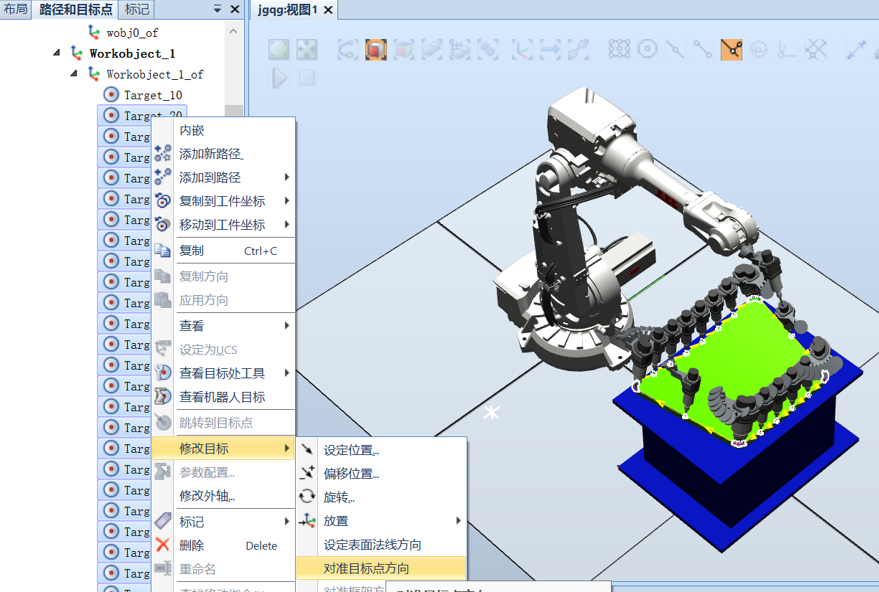

•    批量对齐： 为了保证所有点的Z轴垂直于工件表面，X轴方向一致，我利用“对准目标点方向”功能，以调整好的Target_10为参考点，将剩余所有点的X轴对齐，并锁定Z轴，实现了批量姿态优化。

3. 轴配置参数调整

    为了解决机器人到达目标点时可能出现的奇异点或关节超限问题，我进行了轴配置参数的调整。通过右键点击目标点选择“参数配置”，优先选择各轴关节值较小的配置。对于整条路径，我使用了“自动配置”中的“线性/圆周移动指令”功能，让软件自动计算最优的关节角度。

四、程序优化与仿真验证

1. 路径逻辑优化

为了保证生产安全和程序规范，我参考文档[3]对自动生成的路径进行了“三步优化”：
•    添加接近点（pApproach）： 复制轨迹起点，沿Z轴负方向偏移50mm，作为安全下刀点。
•    添加离开点（pDepart）： 复制轨迹终点，同样偏移作为抬刀点。

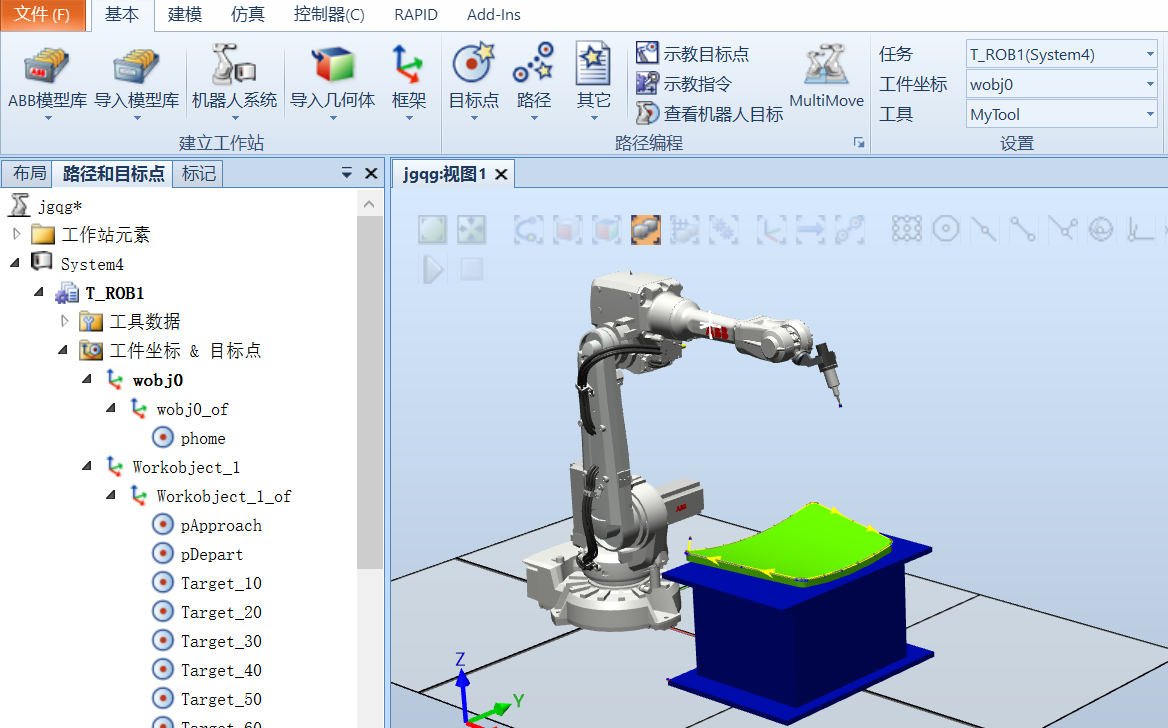

•    添加Home点： 将机器人机械原点设为安全位置pHome，并将其插入到路径的最前端和最后端，确保程序开始前和结束后机器人都处于安全位置。

2. 仿真运行

在优化完运动指令（如将部分MoveJ改为MoveL以保证轨迹）后，我进行了仿真验证：
•    同步RAPID： 将工作站数据同步到虚拟控制器。
•    设定入口： 在仿真设定中将入口点设为Path_10。
•    播放仿真： 点击播放，机器人能够流畅地从Home点出发，经过接近点、切割轨迹、离开点，最后回到Home点，无明显抖动或卡顿。

五、碰撞监控与TCP跟踪

1. 碰撞监控设置

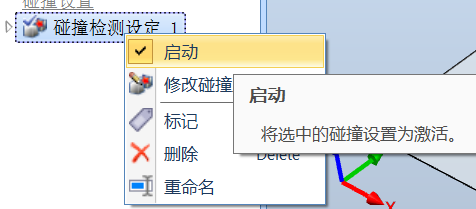

为了验证工作站的安全性，我利用RobotStudio的“碰撞检测”功能进行了测试：
•    创建检测集： 将工具MyTool设为ObjectsA，将工作站平台和待加工工件设为ObjectsB。
•    参数设定： 设置接近丢失距离为2mm。在仿真运行中，当工具距离工件过近时，系统会高亮显示颜色，有效预警了潜在的碰撞风险。

2. TCP轨迹跟踪

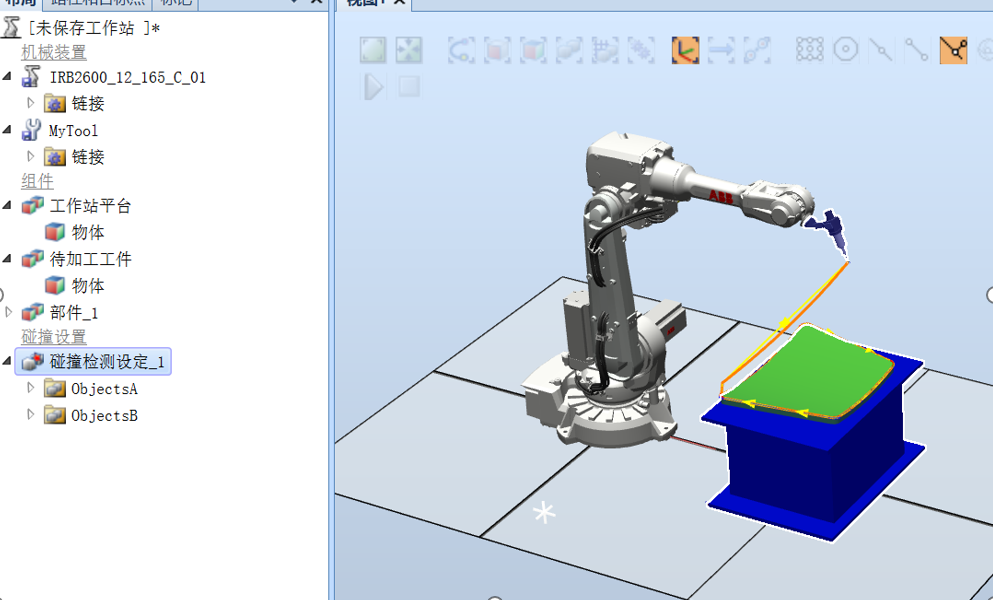

  为了直观地观察切割路径的精度，我启用了“TCP跟踪”功能。通过设置轨迹颜色为橙色，隐藏其他辅助线，可以清晰地看到TCP（工具中心点）在空间中运行的实际轨迹，这为分析路径平滑度提供了极大的便利。

六、学习收获与感悟

    通过这次完整的激光切割工作站仿真项目，我对RobotStudio软件的使用有了质的飞跃，主要收获如下：
1.    理论与实践的结合： 以前只知道MoveL和MoveJ指令，现在明白了在实际加工中，必须考虑工件坐标系、工具坐标系与机器人基坐标系之间的空间关系。
2.    姿态调整的艺术： 机器人编程不仅仅是“走到哪里”，更重要的是“怎么走”。目标点的姿态调整（旋转、对齐）是解决机器人“死机”或“无法到达”的关键，这需要很强的空间想象能力。
3.    安全意识的提升： 通过设置接近点、离开点和Home点，我深刻理解了工业现场安全规范的重要性。仿真软件中的碰撞检测功能是现场调试前的最后一道防线。
4.    软件操作熟练度： 掌握了“自动路径”、“对准目标点”、“TCP跟踪”等高级功能，大大提高了编程效率。

总结：

    RobotStudio是一款功能强大的工具，但要真正用好它，不仅需要熟悉软件菜单，更需要具备扎实的机器人运动学基础和工艺知识。这次实践让我对工业机器人离线编程有了更全面的认识，也为我后续学习更复杂的轨迹应用打下了坚实的基础。
